公布日：2023.10.10
申请日：2023.07.28
分类号：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/62(2023.01)N;B01D36/04(2006.01)N;C02F103/18(2006.01)N
摘要
本发明涉及镁法脱硫废水处理技术领域，尤其涉及一种镁法脱硫废水除铊处理方法及系统。具体包括如下步骤：1)废水预处理单元，2)废水除铊单元，3)回收单元。本发明解决了镁法脱硫废水中镁离子与铊离子的协同处理问题，铊离子去除率最高达99％，处理后满足各项标准。一体化沉淀装置具有反应时间短、沉淀表面负荷高的特点，可缩小沉淀池的体积，提高絮凝效率。在预沉箱、一体化沉淀装置、第一级高效沉淀装置和第二级高效沉淀装置后皆设置板框压滤机，可对处理过程中可能产生的污染源采取全过程的收集与控制，避免了二次污染，妥善进行了固废处置。
权利要求书
1.一种镁法脱硫废水除铊处理方法，其特征在于，具体包括如下步骤：1)废水预处理单元：镁法脱硫废水进入预沉箱沉淀，预沉箱上清液自流至废水收集箱，废水收集箱中的废水经输送泵送至一体化沉淀装置，一体化沉淀装置中投加絮凝剂，预沉箱和一体化沉淀装置的底层污泥经污泥输送泵排入板框压滤机；2)废水除铊单元：一体化沉淀装置的出水进入第一级高效沉淀装置，第一级高效沉淀装置中加入碱液、除铊剂及絮凝剂，第一级高效沉淀装置的上清液进入第二级高效沉淀装置，第二级高效沉淀装置内加入除铊剂及絮凝剂，进行深度脱铊处理；第二级高效沉淀装置出水进入中间水箱，中间水箱中的清水经水泵送至细砂过滤器，细砂过滤器过滤后的出水进入清水箱，清水箱出水经水泵送至污水处理厂；第一级高效沉淀装置和第二级高效沉淀装置的底层污泥经输送泵排入污泥浓缩罐，污泥浓缩罐内的污泥经提升泵送至板框压滤机；3)回收单元：地面排水和细砂过滤器反洗排水排至回收水池，回收水泵将回收水池中的废水送至预沉箱。
2.根据权利要求1所述的一种镁法脱硫废水除铊处理方法，其特征在于，所述步骤1)废水预处理单元涉及的过程是物理沉淀过程，镁法脱硫废水在预沉箱的沉淀时间为2小时以上。
3.根据权利要求1所述的一种镁法脱硫废水除铊处理方法，其特征在于，所述步骤2)加入碱液是调节pH为8.5～9，除铊剂投加量依据第一级高效沉淀装置进口流量和进口铊离子含量调节，深度除铊剂投加量依据第二级高效沉淀装置进口流量调节。
4.一种权利要求1所述镁法脱硫废水除铊处理方法所用系统，其特征在于，包括预沉箱、废水收集箱、一体化沉淀装置、回收水池、细砂过滤器、第一级高效沉淀装置、第二级高效沉淀装置、清水箱、板框压滤机与污泥浓缩罐；镁法脱硫废水管道与预沉箱入口相连，预沉箱出口、废水收集箱、一体化沉淀装置、第一级高效沉淀装置、第二级高效沉淀装置与细砂过滤器依次管道相连；细砂过滤器出口与回收水池入口管道相连，回收水池出口与预沉箱入口管道相连，细砂过滤器出口与清水箱管道相连，清水箱与污水处理厂管道相连；预沉箱出口、一体化沉淀装置出口与板框压滤机管道相连，第一级高效沉淀装置、第二级高效沉淀装置出口与污泥浓缩罐管道相连，污泥浓缩罐与板框压滤机管道相连。
5.根据权利要求4所述的镁法脱硫废水除铊处理系统，其特征在于，还包括输送泵，输送泵安装在废水收集箱与一体化沉淀装置相连的管道上。
6.根据权利要求4所述的镁法脱硫废水除铊处理系统，其特征在于，还包括污泥输送泵，污泥输送泵安装在预沉箱出口、一体化沉淀装置出口与板框压滤机相连的管道上。
7.根据权利要求4所述的镁法脱硫废水除铊处理系统，其特征在于，还包括提升泵，提升泵安装在污泥浓缩罐与板框压滤机相连的管道上。
发明内容
为了克服现有技术的不足，本发明提供一种镁法脱硫废水除铊处理方法及系统。解决镁法脱硫废水中镁离子与铊离子的协同处理问题，是完整的工业实践可用的方法及系统。
为了达到上述目的，本发明采用以下技术方案实现：

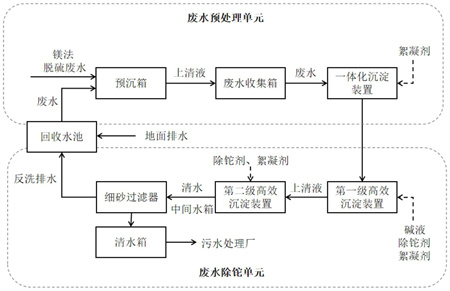

一种镁法脱硫废水除铊处理方法，具体包括如下步骤：
1)废水预处理单元：
镁法脱硫废水进入预沉箱沉淀，预沉箱上清液自流至废水收集箱，废水收集箱中的废水经输送泵送至一体化沉淀装置，一体化沉淀装置中投加絮凝剂，预沉箱和一体化沉淀装置的底层污泥经污泥输送泵排入板框压滤机。
废水预处理单元涉及的过程是物理沉淀过程，镁法脱硫废水在预沉箱的沉淀时间为2小时以上。
2)废水除铊单元：
一体化沉淀装置的出水进入第一级高效沉淀装置，第一级高效沉淀装置中加入碱液、除铊剂及絮凝剂，第一级高效沉淀装置的上清液进入第二级高效沉淀装置，第二级高效沉淀装置内加入除铊剂及絮凝剂，进行深度脱铊处理。
第二级高效沉淀装置出水进入中间水箱，中间水箱中的清水经水泵送至细砂过滤器，细砂过滤器过滤后的出水进入清水箱，清水箱出水经水泵送至污水处理厂。
第一级高效沉淀装置和第二级高效沉淀装置的底层污泥经输送泵排入污泥浓缩罐，污泥浓缩罐内的污泥经提升泵送至板框压滤机。
加入碱液是调节pH为8.5～9，除铊剂投加量依据第一级高效沉淀装置进口流量和进口铊离子含量调节，深度除铊剂投加量依据第二级高效沉淀装置进口流量调节。
3)回收单元：地面排水和细砂过滤器反洗排水排至回收水池，回收水泵将回收水池中的废水送至预沉箱。
一种镁法脱硫废水除铊处理系统，包括预沉箱、废水收集箱、一体化沉淀装置、回收水池、细砂过滤器、第一级高效沉淀装置、第二级高效沉淀装置、清水箱、板框压滤机与污泥浓缩罐。
镁法脱硫废水管道与预沉箱入口相连，预沉箱出口、废水收集箱、一体化沉淀装置、第一级高效沉淀装置、第二级高效沉淀装置与细砂过滤器依次管道相连。
细砂过滤器出口与回收水池入口管道相连，回收水池出口与预沉箱入口管道相连，细砂过滤器出口与清水箱管道相连，清水箱与污水处理厂管道相连。
预沉箱出口、一体化沉淀装置出口与板框压滤机管道相连，第一级高效沉淀装置、第二级高效沉淀装置出口与污泥浓缩罐管道相连，污泥浓缩罐与板框压滤机管道相连。
还包括输送泵，输送泵安装在废水收集箱与一体化沉淀装置相连的管道上。
还包括污泥输送泵，污泥输送泵安装在预沉箱出口、一体化沉淀装置出口与板框压滤机相连的管道上。
还包括提升泵，提升泵安装在污泥浓缩罐与板框压滤机相连的管道上。
与现有方法相比，本发明的有益效果是：
1、本发明解决了镁法脱硫废水中镁离子与铊离子的协同处理问题，铊离子去除率最高达99％，处理后满足《钢铁工业水污染物排放标准》(GB13456-2012)中间排放标准(车间或生产设施废水排放口)和《钢铁工业水污染排放标准》(DB32/3431-2018)。
2、本发明其中的关键设备一体化沉淀装置具有反应时间短、沉淀表面负荷高的特点，可缩小沉淀池的体积，提高絮凝效率。
3、本发明在预沉箱、一体化沉淀装置、第一级高效沉淀装置和第二级高效沉淀装置后皆设置板框压滤机，可对处理过程中可能产生的污染源采取全过程的收集与控制，避免了二次污染，妥善进行了固废处置。
（发明人：曹琬;张奇;高丕强;葛程程;梁松）
