公布日：2023.09.05
申请日：2023.08.07
分类号：C02F11/122(2019.01)I;B01D25/38(2006.01)I;B01D25/172(2006.01)I
摘要
本发明属于化工脱水技术领域，且公开了一种用于降低污泥含水量的装置，包括有机架；导轨，所述机架的正反两面分别固定连接有导轨；滤板，所述滤板抵接于两根导轨之间，所述滤板包括箱体，所述箱体的两端分别固定连接有联动机构，所述联动机构的另一端活动套接有导轮，所述箱体的四条边上分别设置有一套锁紧机构；本发明通过设置联动机构使得设备在作业完毕后更好地将滤网上的污泥去除，作业完毕以后拉板机构将滤板分开，滤板上的导轮转动时带动联动机构运动，其内部的驱动齿轮通过过渡齿轮组带动齿条做上下直线运动，此时齿条上的顶板会在滤网的后面运动将污泥块顶出。
权利要求书
1.一种用于降低污泥含水量的装置，包括机架（1），其特征在于：还包括有导轨（2），所述机架（1）的正反两面分别固定连接有导轨（2）；滤板（3），所述滤板（3）抵接于两根导轨（2）之间，所述滤板（3）包括箱体（33），所述箱体（33）的中部固定连接有一对柔性板（333），所述柔性板（333）之间设有加压室（332），所述柔性板（333）的另一侧设有污泥室（331），所述箱体（33）的两端分别固定连接有联动机构（32），所述联动机构（32）包括壳体（321），所述壳体（321）的中部活动套接有驱动齿轮（322），所述驱动齿轮（322）的上部与下部分别抵接有过渡齿轮组（323），所述过渡齿轮组（323）与壳体（321）活动套接，所述过渡齿轮组（323）之间抵接有齿条（324），所述壳体（321）的两端固定连接有限位套（325），所述齿条（324）活动套接于限位套（325）的内部，所述齿条（324）的一侧固定连接有顶板（326），所述联动机构（32）的另一端活动套接有导轮（31），所述箱体（33）的四条边上分别设置有一套锁紧机构（34），所述锁紧机构（34）包括固定杆（341），所述固定杆（341）固定连接于箱体（33）的反面，所述箱体（33）的正面固定连接有活动杆（342），所述活动杆（342）包括外杆（3421），所述外杆（3421）的内部活动套接有内杆（3422），所述外杆（3421）的中部固定连接有横销（3423），所述内杆（3422）的上部开有直槽口（3427），所述横销（3423）置于直槽口（3427）的内部，所述外杆（3421）的内部开有对称的内槽（3428），所述内槽（3428）的内部固定连接有复位弹簧（3424），所述复位弹簧（3424）的另一端与内杆（3422）固定连接，所述内杆（3422）的下部活动套接有夹紧卡块（3425），所述夹紧卡块（3425）靠近内杆（3422）的一侧固定连接有解锁弹簧（3426），所述解锁弹簧（3426）的另一侧与内杆（3422）固定连接；拉板机构（4），所述拉板机构（4）设置在位于机架（1）正面的导轨（2）上；推板（5），所述推板（5）与导轨（2）抵接，所述推板（5）设置在导轨（2）上靠近拉板机构（4）的一侧；液压挤压机构（6），所述液压挤压机构（6）固定连接于推板（5）与机架（1）之间；增压管路（7），所述增压管路（7）固定连接于机架（1）正面的上部；排水管路（8），所述排水管路（8）固定连接于机架（1）正面的下部，所述增压管路（7）与排水管路（8）上分别设有分管路与每一个滤板（3）相连，所述增压管路（7）与加压室（332）相通，所述排水管路（8）与污泥室（331）相通；进料管（9），所述机架（1）的一端固定连接有进料管（9）。
2.根据权利要求1所述的一种用于降低污泥含水量的装置，其特征在于：所述滤板（3）的两侧均设有联动机构（32），靠近拉板机构（4）的一侧联动机构（32）负责滤板（3）正面的污泥清理，所述滤板（3）的反面清理由另一侧的联动机构（32）负责。
3.根据权利要求1所述的一种用于降低污泥含水量的装置，其特征在于：所述滤板（3）在使用前需要套有根据实际情况选择的滤网。
发明内容
本发明的目的在于提供一种用于降低污泥含水量的装置，以解决上述背景技术中提出的问题。

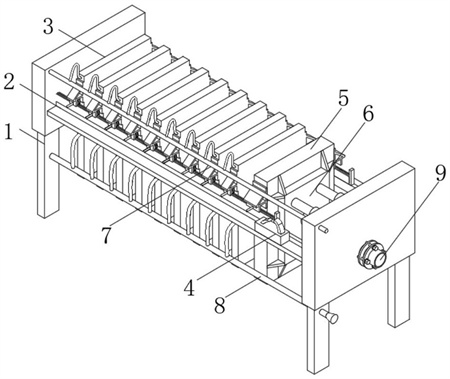

为了实现上述目的，本发明提供如下技术方案：一种用于降低污泥含水量的装置，包括机架，还包括有
导轨，所述机架的正反两面分别固定连接有导轨；
滤板，所述滤板抵接于两根导轨之间，所述滤板包括箱体，所述箱体的两端分别固定连接有联动机构，所述联动机构包括壳体，所述壳体的中部活动套接有驱动齿轮，所述驱动齿轮的上部与下部分别抵接有过渡齿轮组，所述过渡齿轮组与壳体活动套接，所述过渡齿轮组之间抵接有齿条，所述壳体的两端固定连接有限位套，所述齿条活动套接于限位套的内部，所述齿条的一侧固定连接有顶板，所述联动机构的另一端活动套接有导轮，所述箱体的四条边上分别设置有一套锁紧机构，所述锁紧机构包括固定杆，所述固定杆固定连接于箱体的反面，所述箱体的正面固定连接有活动杆，所述活动杆包括外杆，所述外杆的内部活动套接有内杆，所述外杆的中部固定连接有横销，所述内杆的上部开有直槽口，所述横销置于直槽口的内部，所述外杆的内部开有对称的内槽，所述内槽的内部固定连接有复位弹簧，所述复位弹簧的另一端与内杆固定连接，所述内杆的下部活动套接有夹紧卡块，所述夹紧卡块靠近内杆的一侧固定连接有解锁弹簧，所述解锁弹簧的另一侧与内杆固定连接；
拉板机构，所述拉板机构设置在位于机架正面的导轨上；
推板，所述推板与导轨抵接，所述推板设置在导轨上靠近拉板机构的一侧；
液压挤压机构，所述液压挤压机构固定连接于推板与机架之间；
增压管路，所述增压管路固定连接于机架正面的上部；
排水管路，所述排水管路固定连接于机架正面的下部；
进料管，所述机架的一端固定连接有进料管。
优选的，所述箱体的中部固定连接有一对柔性板，所述柔性板之间设有加压室，所述柔性板的另一侧设有污泥室。
优选的，所述增压管路与排水管路上分别设有分管路与每一个滤板相连，所述增压管路与加压室相通，所述排水管路与污泥室相通。
优选的，所述滤板的两侧均设有联动机构，靠近拉板机构的一侧联动机构负责滤板正面的污泥清理，所述滤板的反面清理由另一侧的联动机构负责。
优选的，所述滤板在使用前需要套有根据实际情况选择的滤网。
本发明的有益效果如下：
1、本发明通过设置联动机构使得设备在作业完毕后更好地将滤网上的污泥去除，作业完毕以后拉板机构将滤板分开，滤板上的导轮转动时带动联动机构运动，其内部的驱动齿轮通过过渡齿轮组带动齿条做上下直线运动，此时齿条上的顶板会在滤网的后面运动将污泥块顶出，在下次作业时推板在液压挤压机构的作用下把滤板连接在一起，此时滤板上的导轮也会带动联动机构运动再次对滤网上的污泥块清理一遍。
2、本发明通过锁紧机构使得滤板在连接在一起的时候锁紧在一起，在作业过程时防止污泥泄露，在滤板接触时，前一块滤板正面锁紧机构的活动杆会与后一块滤板反面锁紧机构的固定杆卡在一起，只有当作业完毕时，拉板机构将滤板拉开，锁紧机构才会解锁。
（发明人：曹磊;戴瑞峰;陈奕名;孔德尊;于克铖;隋鹏）
