公布日：2024.03.29
申请日：2023.12.04
分类号：C02F1/00(2023.01)I;C02F11/122(2019.01)I
摘要
本发明公开了一种污水处理池排泥机构，涉及污水处理技术领域，包括：多个底座和机架，多个所述底座上端面之间固定连接有池体，所述机架位于池体外侧位置，所述池体内底部开设有排泥槽。本发明通过启动液压杆继续下移，泥水滤网即可对积存的污泥进行压制，使得污泥处于被挤压的状态，污泥中的水分会被挤压出到泥水滤网上侧被吸水管抽出，从而使得污泥被压制成较干的状态，此时液压杆收缩复位，通过第一电机、第二电机和电动伸缩杆的配合启动即可将污泥排出，通过液压杆工作将污泥进行压制排水的设置，使得污泥含水量较低，排出后可以直接进行运输处理，有效降低了污水处理成本。
权利要求书

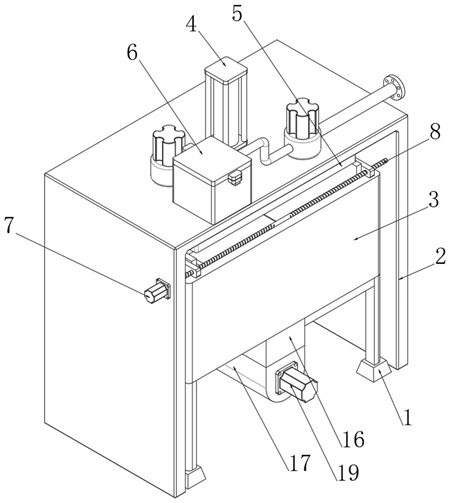

1.一种污水处理池排泥机构，其特征在于，包括：多个底座(1)和机架(2)，多个所述底座(1)上端面之间固定连接有池体(3)，所述机架(2)位于池体(3)外侧位置，所述池体(3)内底部开设有排泥槽(15)，所述机架(2)上表面固定连接有液压杆(4)，所述液压杆(4)输出端与机架(2)滑动贯穿并延伸至下侧；抽水组件(5)，所述抽水组件(5)固定连接在液压杆(4)输出端，所述抽水组件(5)包括支撑板(501)，所述支撑板(501)下表面固定连接有框架(502)；排水组件(6)，所述排水组件(6)固定连接在机架(2)上表面，所述排水组件(6)包括第一排水泵(601)，所述第一排水泵(601)输出端固定连接有第一连接管(602)，所述第一连接管(602)端面固定连接有过滤盒(603)，所述过滤盒(603)右侧外表面固定连接有第二连接管(604)，所述第二连接管(604)端面固定连接有第二排水泵(605)，所述第二排水泵(605)输出端固定连接有排水管(606)。
2.根据权利要求1所述的污水处理池排泥机构，其特征在于：所述框架(502)前表面开设有第一插槽(506)，所述第一插槽(506)内表面插设有泥水滤网(507)，所述第一插槽(506)内表面对称开设有夹持槽，所述夹持槽内部设置有夹板(508)，所述夹板(508)下表面与泥水滤网(507)上表面贴合，所述夹板(508)上表面转动连接有手拧螺栓(509)，所述手拧螺栓(509)与框架(502)贯穿螺纹连接。
3.根据权利要求2所述的污水处理池排泥机构，其特征在于：所述框架(502)内表面对称固定连接有支撑杆(503)，两个所述支撑杆(503)端面之间固定连接有吸水管(504)，所述吸水管(504)上端面固定连接有波纹管(505)，所述吸水管(504)位于泥水滤网(507)上侧位置。
4.根据权利要求3所述的污水处理池排泥机构，其特征在于：所述第一排水泵(601)与波纹管(505)呈连通设置，所述过滤盒(603)外表面对称固定连接有卡块(608)，所述过滤盒(603)上表面设置有盖板(607)，所述盖板(607)外表面对称固定连接有卡扣(609)，所述卡扣(609)与卡块(608)呈配套设置。
5.根据权利要求4所述的污水处理池排泥机构，其特征在于：所述盖板(607)下表面边角处均固定连接有连接杆(610)，多个所述连接杆(610)下端面之间固定连接有连接座(611)，所述连接座(611)外表面开设有第二插槽(612)，所述第二插槽(612)内表面插设有过滤网(613)，所述连接座(611)外表面与过滤盒(603)内表面贴合，所述过滤网(613)位于第一连接管(602)和第二连接管(604)之间位置。
6.根据权利要求1所述的污水处理池排泥机构，其特征在于：所述机架(2)左侧外表面固定连接有第一电机(7)，所述第一电机(7)输出端与机架(2)滑动贯穿并延伸至内侧，所述第一电机(7)输出端固定连接有双向丝杆(8)，所述双向丝杆(8)外表面对称螺纹连接有滑动板(9)，所述机架(2)内表面远离双向丝杆(8)一侧固定连接有限位杆，所述限位杆与滑动板(9)滑动贯穿。
7.根据权利要求1所述的污水处理池排泥机构，其特征在于：所述滑动板(9)外表面固定连接有排泥刮板(10)，所述排泥刮板(10)外表面与池体(3)内表面贴合，所述排泥刮板(10)与框架(502)位置相配合，所述排泥刮板(10)内底部等距固定连接有多个阻尼器(11)，多个所述阻尼器(11)外表面均套设有弹簧(12)，多个所述阻尼器(11)下端面之间固定连接有压块(13)，所述压块(13)外表面与排泥刮板(10)内表面滑动连接，所述压块(13)下表面对称固定连接有橡胶块(14)，所述橡胶块(14)下表面与池体(3)内底部贴合。
8.根据权利要求1所述的污水处理池排泥机构，其特征在于：所述池体(3)下表面固定连接有出泥管(16)，所述出泥管(16)与排泥槽(15)位置相配合，所述出泥管(16)下表面固定连接有输送管(17)，所述输送管(17)后表面固定连接有排泥管(18)，所述输送管(17)前表面固定连接有第二电机(19)，所述第二电机(19)输出端与输送管(17)滑动贯穿并延伸至内侧，所述第二电机(19)输出端固定连接有转轴(20)，所述转轴(20)外表面固定连接有绞龙叶片(21)，所述出泥管(16)右侧外表面靠近上表面位置开设有槽口。
9.根据权利要求8所述的污水处理池排泥机构，其特征在于：所述池体(3)下表面靠近右表面位置固定连接有安装板(22)，所述安装板(22)左侧外表面固定连接有电动伸缩杆(23)，所述电动伸缩杆(23)端面固定连接有挡板(25)，所述挡板(25)外表面与槽口内表面滑动连接，所述挡板(25)与排泥槽(15)位置相配合，所述池体(3)下表面对称固定连接有滑轨(24)，所述挡板(25)外表面靠近右侧外表面位置对称固定连接有滑块(26)，所述滑块(26)外表面与滑轨(24)内表面滑动连接。
10.一种污水处理池排泥机构的方法，其特征在于，使用了权利要求1-9任一项所述的污水处理池排泥机构，包括以下步骤：S1、在对池体(3)内的污水完成净化处理进行排泥时，启动液压杆(4)伸长可以带动框架(502)向池体(3)内部移动，通过泥水滤网(507)的设置可以对污泥与污水进行分隔过滤，污水会透过泥水滤网(507)处于上层位置，启动第一排水泵(601)即可抽取被过滤的污水进入到过滤盒(603)内，经过第二排水泵(605)可以将过滤盒(603)内的污水抽出完成排水；S2、在框架(502)移动到池体(3)靠近底部位置时，大部分污水被抽出，此时池体(3)底部即为积存的大量污泥，启动液压杆(4)继续下移，泥水滤网(507)即可对积存的污泥进行压制，使得污泥处于被挤压的状态，污泥中的水分会被挤压出到泥水滤网(507)上侧被吸水管(504)抽出，从而使得污泥被压制成较干的状态；S3、完成抽水和压泥后，启动电动伸缩杆(23)收缩可以带动挡板(25)从排泥槽(15)位置移开，使得排泥槽(15)位置处于敞开状态，此时即可启动第一电机(7)和第二电机(19)进行排泥；S4、第一电机(7)可以带动两侧的排泥刮板(10)向排泥槽(15)方向相对移动，排泥刮板(10)即可将池体(3)底部的污泥从排泥槽(15)位置刮出完成排泥，利用弹簧(12)的回弹力可以对压块(13)施加向下的力，压块(13)可以带动橡胶块(14)始终与池体(3)底部保持紧贴状态，从而可以使得较为粘稠的污泥也被刮出，提升了装置的排泥效率，第二电机(19)可以通过转轴(20)的连接带动绞龙叶片(21)转动，通过绞龙叶片(21)的转动即可对污泥进行输送，污泥会从排泥管(18)位置被送出完成排泥工作。
发明内容
本发明的目的在于提供一种污水处理池排泥机构，以解决上述背景技术提出的为了方便运输还需要对排出的污泥进行脱水处理，导致污水处理的成本较高的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理池排泥机构，包括：多个底座和机架，多个所述底座上端面之间固定连接有池体，所述机架位于池体外侧位置，所述池体内底部开设有排泥槽，所述机架上表面固定连接有液压杆，所述液压杆输出端与机架滑动贯穿并延伸至下侧；抽水组件，所述抽水组件固定连接在液压杆输出端，所述抽水组件包括支撑板，所述支撑板下表面固定连接有框架；排水组件，所述排水组件固定连接在机架上表面，所述排水组件包括第一排水泵，所述第一排水泵输出端固定连接有第一连接管，所述第一连接管端面固定连接有过滤盒，所述过滤盒右侧外表面固定连接有第二连接管，所述第二连接管端面固定连接有第二排水泵，所述第二排水泵输出端固定连接有排水管。
优选的，所述框架前表面开设有第一插槽，所述第一插槽内表面插设有泥水滤网，所述第一插槽内表面对称开设有夹持槽，所述夹持槽内部设置有夹板，所述夹板下表面与泥水滤网上表面贴合，所述夹板上表面转动连接有手拧螺栓，所述手拧螺栓与框架贯穿螺纹连接。
优选的，所述框架内表面对称固定连接有支撑杆，两个所述支撑杆端面之间固定连接有吸水管，所述吸水管上端面固定连接有波纹管，所述吸水管位于泥水滤网上侧位置。
优选的，所述第一排水泵与波纹管呈连通设置，所述过滤盒外表面对称固定连接有卡块，所述过滤盒上表面设置有盖板，所述盖板外表面对称固定连接有卡扣，所述卡扣与卡块呈配套设置。
优选的，所述盖板下表面边角处均固定连接有连接杆，多个所述连接杆下端面之间固定连接有连接座，所述连接座外表面开设有第二插槽，所述第二插槽内表面插设有过滤网，所述连接座外表面与过滤盒内表面贴合，所述过滤网位于第一连接管和第二连接管之间位置。
优选的，所述机架左侧外表面固定连接有第一电机，所述第一电机输出端与机架滑动贯穿并延伸至内侧，所述第一电机输出端固定连接有双向丝杆，所述双向丝杆外表面对称螺纹连接有滑动板，所述机架内表面远离双向丝杆一侧固定连接有限位杆，所述限位杆与滑动板滑动贯穿。
优选的，所述滑动板外表面固定连接有排泥刮板，所述排泥刮板外表面与池体内表面贴合，所述排泥刮板与框架位置相配合，所述排泥刮板内底部等距固定连接有多个阻尼器，多个所述阻尼器外表面均套设有弹簧，多个所述阻尼器下端面之间固定连接有压块，所述压块外表面与排泥刮板内表面滑动连接，所述压块下表面对称固定连接有橡胶块，所述橡胶块下表面与池体内底部贴合。
优选的，所述池体下表面固定连接有出泥管，所述出泥管与排泥槽位置相配合，所述出泥管下表面固定连接有输送管，所述输送管后表面固定连接有排泥管，所述输送管前表面固定连接有第二电机，所述第二电机输出端与输送管滑动贯穿并延伸至内侧，所述第二电机输出端固定连接有转轴，所述转轴外表面固定连接有绞龙叶片，所述出泥管右侧外表面靠近上表面位置开设有槽口。
优选的，所述池体下表面靠近右表面位置固定连接有安装板，所述安装板左侧外表面固定连接有电动伸缩杆，所述电动伸缩杆端面固定连接有挡板，所述挡板外表面与槽口内表面滑动连接，所述挡板与排泥槽位置相配合，所述池体下表面对称固定连接有滑轨，所述挡板外表面靠近右侧外表面位置对称固定连接有滑块，所述滑块外表面与滑轨内表面滑动连接。
一种污水处理池排泥机构的使用方法，包括以下步骤：
S1、在对池体内的污水完成净化处理进行排泥时，启动液压杆伸长可以带动框架向池体内部移动，通过泥水滤网的设置可以对污泥与污水进行分隔过滤，污水会透过泥水滤网处于上层位置，启动第一排水泵即可抽取被过滤的污水进入到过滤盒内，经过第二排水泵可以将过滤盒内的污水抽出完成排水；
S2、在框架移动到池体靠近底部位置时，大部分污水被抽出，此时池体底部即为积存的大量污泥，启动液压杆继续下移，泥水滤网即可对积存的污泥进行压制，使得污泥处于被挤压的状态，污泥中的水分会被挤压出到泥水滤网上侧被吸水管抽出，从而使得污泥被压制成较干的状态；
S3、完成抽水和压泥后，启动电动伸缩杆收缩可以带动挡板从排泥槽位置移开，使得排泥槽位置处于敞开状态，此时即可启动第一电机和第二电机进行排泥；
S4、第一电机可以带动两侧的排泥刮板向排泥槽方向相对移动，排泥刮板即可将池体底部的污泥从排泥槽位置刮出完成排泥，利用弹簧的回弹力可以对压块施加向下的力，压块可以带动橡胶块始终与池体底部保持紧贴状态，从而可以使得较为粘稠的污泥也被刮出，提升了装置的排泥效率，第二电机可以通过转轴的连接带动绞龙叶片转动，通过绞龙叶片的转动即可对污泥进行输送，污泥会从排泥管位置被送出完成排泥工作。
与现有技术相比，本发明的有益效果是：
1、在对池体内的污水完成净化处理进行排泥时，启动液压杆伸长可以带动框架向池体内部移动，启动第一排水泵即可抽取被泥水滤网过滤的污水完成排水，在框架移动到池体靠近底部位置时，大部分污水被抽出，此时池体底部即为积存的大量污泥，启动液压杆继续下移，泥水滤网即可对积存的污泥进行压制，使得污泥处于被挤压的状态，污泥中的水分会被挤压出到泥水滤网上侧被吸水管抽出，从而使得污泥被压制成较干的状态，此时液压杆收缩复位，通过第一电机、第二电机和电动伸缩杆的配合启动即可将污泥排出，通过液压杆工作将污泥进行压制排水的设置，使得污泥含水量较低，排出后可以直接进行运输处理，有效降低了污水处理成本；
2、经过第二排水泵可以将过滤盒内的污水抽出完成排水，污水在过滤盒内会经过过滤网的溢流过滤，从而可以将污水的细小杂质完成过滤，通过卡块与卡扣的配合设置，可以方便快捷的完成盖板与过滤盒的拆装，从而可以方便对过滤网进行清洗维护；
3、在排泥刮板移动排泥的过程中，利用弹簧的回弹力可以对压块施加向下的力，压块可以带动橡胶块始终与池体底部保持紧贴状态，从而可以使得池体底部较为粘稠的污泥也被刮出，提升了装置的排泥效率。
（发明人：孙晓雷;何冬英;王海勇;周凌雁;狄洋洋;徐锴;李乐;甘伟;林凤）
