公布日：2024.04.05
申请日：2024.03.04
分类号：C02F3/34(2023.01)I;B01F27/90(2022.01)I;B01F35/53(2022.01)I;B01F101/44(2022.01)N
摘要
本发明涉及污水处理技术领域，且公开了一种高盐高COD污水处理零排放工艺，包括以下步骤：S1、将高盐高COD污水投放至处理设备中；S2、向处理设备中加入耐盐菌，并定期进行搅拌混合；S3、定期测量污水中的COD指标，达到排放指标后，对污水进行排放。本发明可通过耐盐菌与污水的混合，使得能对高盐高COD污水进行处理，且可在每次混合后，将围挡上由于搅拌导致附着在其表面高于液面的耐盐菌带入到液面以下，使得耐盐菌能得到充分的利用，避免造成浪费，且可对带着耐盐菌进入液面以下后的松弛围挡进行吸附，使得能避免过度松弛的围挡与搅拌杆表面的搅拌叶接触。
权利要求书

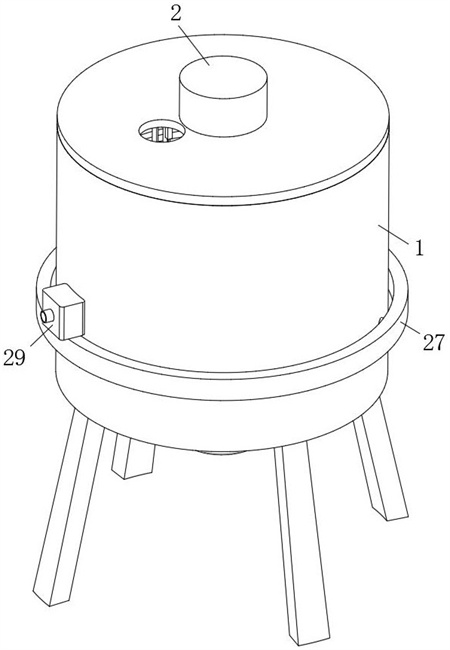

1.一种高盐高COD污水处理零排放工艺，其特征在于：包括以下步骤：S1、将高盐高COD污水投放至处理设备中；S2、向处理设备中加入耐盐菌，并定期进行搅拌混合；S3、定期测量污水中的COD指标，达到排放指标后，对污水进行排放；所述处理设备包括罐体（1），所述罐体（1）的顶端中部固定安装有电机（2），所述电机（2）的输出轴延伸至罐体（1）内固定连接有搅拌杆（3），所述罐体（1）的内壁上部固定安装有环板（4），所述环板（4）的底部固定连接有围挡（5），所述围挡（5）的底部与罐体（1）的底壁固定连接，所述罐体（1）的内壁等距环绕开设有滑槽，所述滑槽内滑动安装有配重块（6），所述配重块（6）与围挡（5）固定连接，所述罐体（1）的内部设有用于驱动围挡（5）升降的升降组件，所述罐体（1）的底部设有排料管，所述排料管的内部设有电磁阀（7），所述罐体（1）的顶部设有导入口。
2.根据权利要求1所述的高盐高COD污水处理零排放工艺，其特征在于：所述升降组件包括等距环绕固定连接在环板（4）底部的多对竖板（8），每对所述竖板（8）之间均转动安装有转轴，所述转轴的外部固定套设有齿轮（9），所述围挡（5）的内侧开设有安装槽，所述安装槽内设有与齿轮（9）配合的第一齿牙（10），所述环板（4）的内侧等距固定安装有与齿轮（9）对应的载板（11），所述载板（11）的底部固定安装有矩形筒（12），所述矩形筒（12）的内部滑动安装有T形杆（13），所述T形杆（13）的顶部固定安装有第一弹簧（14），所述T形杆（13）的底端延伸至矩形筒（12）的外部固定连接有长板（15），所述长板（15）的外侧等距固定安装有固定板（16），所述固定板（16）的内侧通过圆轴转动安装有与齿轮（9）配合的第二齿牙（17），所述第二齿牙（17）靠近长板（15）的一侧下部设有凸块（18），所述凸块（18）的顶部设有弯曲面，所述凸块（18）与长板（15）抵触，所述T形杆（13）的外侧固定安装有横板（32），所述横板（32）远离T形杆（13）的一端转动安装有活动轴，所述活动轴的外部固定套设有转板（33），所述横板（32）远离T形杆（13）的一端固定安装有挡块（35），所述转板（33）的一侧与挡块（35）抵触，所述活动轴的外部套设有第二扭簧（34），所述第二扭簧（34）的两端分别与横板（32）及活动轴固定连接，所述搅拌杆（3）的外侧等距环绕固定安装有与转板（33）配合的驱动结构（24），所述转轴的一端延伸至竖板（8）的外部套设有第一扭簧（19），所述第一扭簧（19）的两端分别与竖板（8）及转轴固定连接，所述转轴的外部设有限制其转动方向的限制组件。
3.根据权利要求2所述的高盐高COD污水处理零排放工艺，其特征在于：所述限制组件包括固定连接在转轴一端的棘轮（20），所述竖板（8）的外侧通过轴杆转动安装有与棘轮（20）配合的棘爪（21），所述竖板（8）的外侧固定安装有电磁铁（22），所述棘爪（21）的顶部设有与电磁铁（22）配合的铁片（23）。
4.根据权利要求3所述的高盐高COD污水处理零排放工艺，其特征在于：所述驱动结构（24）具体设置为块状构件，所述驱动结构（24）的一侧设有与转板（33）配合的弧面（25）。
5.根据权利要求4所述的高盐高COD污水处理零排放工艺，其特征在于：所述罐体（1）的侧壁等距环绕开设有腔体，所述腔体位于每两个相邻的滑槽之间，所述罐体（1）的内壁开设有与腔体连通的吸孔（26），所述罐体（1）的外部设有用于将腔体内空气抽走的抽气组件。
6.根据权利要求5所述的高盐高COD污水处理零排放工艺，其特征在于：所述抽气组件包括套设在罐体（1）外的环管（27），所述环管（27）的内侧等距环绕固定安装有与腔体对应的连接管（28），所述连接管（28）一端延伸至腔体内，所述环管（27）的顶部固定安装有气泵（29），所述气泵（29）的输出端与环管（27）连通，所述T形杆（13）的顶部固定安装有导杆（30），所述导杆（30）的顶端延伸至矩形筒（12）及载板（11）外，所述罐体（1）的顶壁设有与导杆（30）对应的按压开关（31），所述罐体（1）的顶壁设有与按压开关（31）及气泵（29）配合的控制器。
7.根据权利要求6所述的高盐高COD污水处理零排放工艺，其特征在于：所述围挡（5）的材质为耐腐蚀橡胶，所述耐腐蚀橡胶能抵抗高盐高COD污水的腐蚀。
发明内容
针对上述问题，本发明提供了一种高盐高COD污水处理零排放工艺，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种高盐高COD污水处理零排放工艺，包括以下步骤：S1、将高盐高COD污水投放至处理设备中；S2、向处理设备中加入耐盐菌，并定期进行搅拌混合；S3、定期测量污水中的COD指标，达到排放指标后，对污水进行排放。
进一步的，所述处理设备包括罐体，所述罐体的顶端中部固定安装有电机，所述电机的输出轴延伸至罐体内固定连接有搅拌杆，所述罐体的内壁上部固定安装有环板，所述环板的底部固定连接有围挡，所述围挡的底部与罐体的底壁固定连接，所述罐体的内壁等距环绕开设有滑槽，所述滑槽内滑动安装有配重块，所述配重块与围挡固定连接，所述罐体的内部设有用于驱动围挡升降的升降组件，所述罐体的底部设有排料管，所述排料管的内部设有电磁阀，所述罐体的顶部设有导入口。
进一步的，所述升降组件包括等距环绕固定连接在环板底部的多对竖板，每对所述竖板之间均转动安装有转轴，所述转轴的外部固定套设有齿轮，所述围挡的内侧开设有安装槽，所述安装槽内设有与齿轮配合的第一齿牙，所述环板的内侧等距固定安装有与齿轮对应的载板，所述载板的底部固定安装有矩形筒，所述矩形筒的内部滑动安装有T形杆，所述T形杆的顶部固定安装有第一弹簧，所述T形杆的底端延伸至矩形筒的外部固定连接有长板，所述长板的外侧等距固定安装有固定板，所述固定板的内侧通过圆轴转动安装有与齿轮配合的第二齿牙，所述第二齿牙靠近长板的一侧下部设有凸块，所述凸块的顶部设有弯曲面，所述凸块与长板抵触，所述T形杆的外侧固定安装有横板，所述横板远离T形杆的一端转动安装有活动轴，所述活动轴的外部固定套设有转板，所述横板远离T形杆的一端固定安装有挡块，所述转板的一侧与挡块抵触，所述活动轴的外部套设有第二扭簧，所述第二扭簧的两端分别与横板及活动轴固定连接，所述搅拌杆的外侧等距环绕固定安装有与转板配合的驱动结构，所述转轴的一端延伸至竖板的外部套设有第一扭簧，所述第一扭簧的两端分别与竖板及转轴固定连接，所述转轴的外部设有限制其转动方向的限制组件。
进一步的，所述限制组件包括固定连接在转轴一端的棘轮，所述竖板的外侧通过轴杆转动安装有与棘轮配合的棘爪，所述竖板的外侧固定安装有电磁铁，所述棘爪的顶部设有与电磁铁配合的铁片。
进一步的，所述驱动结构具体设置为块状构件，所述驱动结构的一侧设有与转板配合的弧面。
进一步的，所述罐体的侧壁等距环绕开设有腔体，所述腔体位于每两个相邻的滑槽之间，所述罐体的内壁开设有与腔体连通的吸孔，所述罐体的外部设有用于将腔体内空气抽走的抽气组件。
进一步的，所述抽气组件包括套设在罐体外的环管，所述环管的内侧等距环绕固定安装有与腔体对应的连接管，所述连接管一端延伸至腔体内，所述环管的顶部固定安装有气泵，所述气泵的输出端与环管连通，所述T形杆的顶部固定安装有导杆，所述导杆的顶端延伸至矩形筒及载板外，所述罐体的顶壁设有与导杆对应的按压开关，所述罐体的顶壁设有与按压开关及气泵配合的控制器。
进一步的，所述围挡的材质为耐腐蚀橡胶，所述耐腐蚀橡胶能抵抗高盐高COD污水的腐蚀。
本发明的技术效果和优点：1、本发明可通过耐盐菌与污水的混合，使得能对高盐高COD污水进行处理，且可在每次混合后，将围挡上由于搅拌导致附着在其表面高于液面的耐盐菌带入到液面以下，使得耐盐菌能得到充分的利用，避免造成浪费；2、本发明可对带着耐盐菌进入液面以下后的松弛围挡进行吸附，使得能避免过度松弛的围挡与搅拌杆表面的搅拌叶接触。
（发明人：刘明安）
