公布日：2023.10.20
申请日：2023.07.28
分类号：C02F1/66(2023.01)I;B01D33/64(2006.01)I;B01D33/46(2006.01)I;B01D33/76(2006.01)I
摘要
本发明涉及一种废水处理装置，主要涉及一种酸性废水中和处理装置。本发明提供一种能够收集酸碱中和反应晶体的酸性废水中和处理装置。一种酸性废水中和处理装置，包括有底座、中和箱、曝气管、收集框和收集盒等；底座上安装有中和箱，中和箱的两侧安装有曝气管，中和箱上固接有收集框，收集框的下端设置有收集盒。本发明通过电机带动过滤板转动，过滤板带动污水挡板转动，污水挡板带动转动杆旋转，弧形安装架上的弹簧压缩，过滤板将晶体打捞至收集盒内，实现了废水中和处理装置能够自动收集废水中的结晶体，避免人工打捞晶体存在的安全隐患问题。
权利要求书

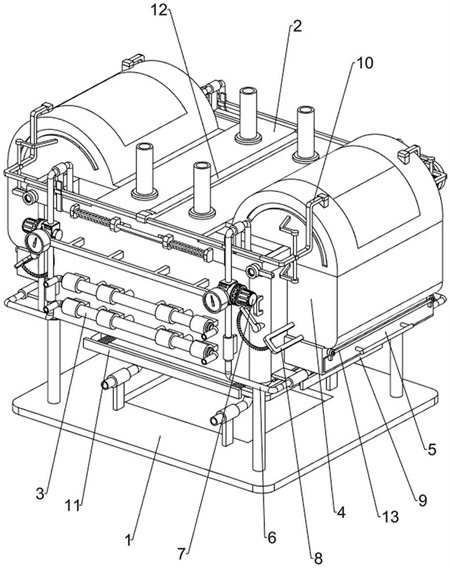

1.一种酸性废水中和处理装置，包括有底座(1)、中和箱(2)、曝气管(3)、收集框(4)、收集盒(5)、输水管(6)和水泵(7)，底座(1)上安装有中和箱(2)，中和箱(2)的两侧安装有曝气管(3)，中和箱(2)上固接有收集框(4)，收集框(4)的下端设置有收集盒(5)，中和箱(2)的外侧安装有输水管(6)，中和箱(2)上安装有水泵(7)，输水管(6)插接在水泵(7)上，其特征在于，还包括有收集机构(8)和过滤机构(9)，中和箱(2)内设置有收集机构(8)，中和箱(2)底部安装有过滤机构(9)。
2.根据权利要求1所述的一种酸性废水中和处理装置，其特征在于，所述的收集机构(8)包括有电机(801)、过滤板(802)、污水挡板(803)、弧形安装架(804)和转动杆(805)，中和箱(2)的一侧安装有电机(801)，电机(801)的输出轴上键连接有过滤板(802)，中和箱(2)的内部两端安装有污水挡板(803)，收集框(4)上安装有弧形安装架(804)，污水挡板(803)的两端安装有转动杆(805)，转动杆(805)套接在弧形安装架(804)上。
3.根据权利要求2所述的一种酸性废水中和处理装置，其特征在于，所述的过滤机构(9)包括有过滤网(901)和刮板(902)，中和箱(2)的内部安装有过滤网(901)，中和箱(2)内部固接有刮板(902)，刮板(902)位于过滤网(901)上方。
4.根据权利要求3所述的一种酸性废水中和处理装置，其特征在于，还包括有缓冲机构(10)，缓冲机构(10)包括有拨动块(1001)、限位架(1002)、升降架(1003)、阻隔板(1004)和进气管(1005)，过滤板(802)的两端安装有拨动块(1001)，收集框(4)上设置有限位架(1002)，限位架(1002)上套接有升降架(1003)，升降架(1003)的底部安装有阻隔板(1004)，阻隔板(1004)上设置有进气管(1005)。
5.根据权利要求4所述的一种酸性废水中和处理装置，其特征在于，还包括有毛刷板(11)，中和箱(2)内部安装有毛刷板(11)，毛刷板(11)位于过滤网(901)的下方。
6.根据权利要求5所述的一种酸性废水中和处理装置，其特征在于，还包括有推动机构(12)，推动机构(12)包括有上斜面压力架(1201)、固定杆(1202)和下斜面压力架(1203)，升降架(1003)上安装有上斜面压力架(1201)，中和箱(2)的两侧安装有固定杆(1202)，固定杆(1202)位于曝气管(3)的上方，固定杆(1202)上卡接有下斜面压力架(1203)。
7.根据权利要求6所述的一种酸性废水中和处理装置，其特征在于，还包括有卡块(13)，收集框(4)侧面设置有卡块(13)，卡块(13)位于收集盒(5)的上方。
8.根据权利要求7所述的一种酸性废水中和处理装置，其特征在于，所述的收集框(4)顶部开设有观察窗。
发明内容
为了克服现有的中和池内的中和晶体由人工进行清理，但人工打捞晶体范围小，池水易飞溅至工人身上，造成危险事故发生的缺点，本发明提供一种能够收集酸碱中和反应晶体的酸性废水中和处理装置。
一种酸性废水中和处理装置，包括有底座、中和箱、曝气管、收集框、收集盒、输水管和水泵，底座上安装有中和箱，中和箱的两侧安装有曝气管，中和箱上固接有收集框，收集框的下端设置有收集盒，中和箱的外侧安装有输水管，中和箱上安装有水泵，输水管插接在水泵上，还包括有收集机构和过滤机构，中和箱内设置有收集机构，中和箱底部安装有过滤机构。
优选地，所述的收集机构包括有电机、过滤板、污水挡板、弧形安装架和转动杆，中和箱的一侧安装有电机，电机的输出轴上键连接有过滤板，中和箱的内部两端安装有污水挡板，收集框上安装有弧形安装架，污水挡板的两端安装有转动杆，转动杆套接在弧形安装架上。
优选地，所述的过滤机构包括有过滤网和刮板，中和箱的内部安装有过滤网，中和箱内部固接有刮板，刮板位于过滤网上方。
优选地，还包括有缓冲机构，缓冲机构包括有拨动块、限位架、升降架、阻隔板和进气管，过滤板的两端安装有拨动块，收集框上设置有限位架，限位架上套接有升降架，升降架的底部安装有阻隔板，阻隔板上设置有进气管。
优选地，还包括有毛刷板，中和箱内部安装有毛刷板，毛刷板位于过滤网的下方。
优选地，还包括有推动机构，推动机构包括有上斜面压力架、固定杆和下斜面压力架，升降架上安装有上斜面压力架，中和箱的两侧安装有固定杆，固定杆位于曝气管的上方，固定杆上卡接有下斜面压力架。
优选地，还包括有卡块，收集框侧面设置有卡块，卡块位于收集盒的上方。
优选地，所述的收集框顶部开设有观察窗。
本发明的有益效果为：
1、本发明通过电机带动过滤板转动，过滤板带动污水挡板转动，污水挡板带动转动杆旋转，弧形安装架上的弹簧压缩，过滤板将晶体打捞至收集盒内，实现了废水中和处理装置能够自动收集废水中的结晶体，避免人工打捞晶体存在的安全隐患问题。
2、通过上斜面压力架向下挤压下斜面压力架，下斜面压力架向左右两端移动，下斜面压力架推动液体向左右两端移动，液体带动结晶体靠近过滤板，使得过滤板能够捞取液体中间的结晶体，解决人工打捞晶体范围小的缺点。
（发明人：肖华;徐刚;杨伟宏;何婉宁;陈天华）
