公布日：2023.09.12
申请日：2023.06.15
分类号：F23G7/00(2006.01)I;F23G5/04(2006.01)I;F23G5/14(2006.01)I;F23G5/44(2006.01)I;F23G5/46(2006.01)I;F23J15/04(2006.01)I;F23J15/06(2006.01)I
摘要
本发明提出一种污泥干化焚烧烟气循环装置，包括污泥输送装置、焚烧处理装置、干化循环装置、洗涤塔、冷却装置，其特征在于：所述污泥输送装置的污泥输出口与焚烧处理装置的污泥输入口连接，污泥输送装置的干化烟气输出口与洗涤塔的干化烟气输入口连接，洗涤塔的干化烟气输出口通过干化循环装置与焚烧处理装置连接，洗涤塔的出液口设有冷却装置，在干化循环装置处设置旁路的主风风机，将循环的干化气体输入至焚烧器中，平衡了可燃或可爆气体的浓度，大大降低了高温换热器过载爆炸的隐患，同时可以辅助焚烧器燃烧，提高干化气体的利用率，降低生产成本。
权利要求书

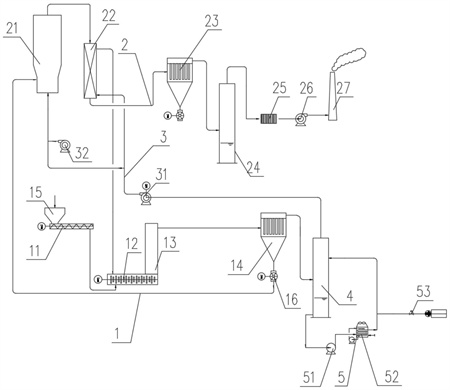

1.一种污泥干化焚烧烟气循环装置，包括污泥输送装置(1)、焚烧处理装置(2)、干化循环装置(3)、洗涤塔(4)、冷却装置(5)，其特征在于：所述污泥输送装置(1)的污泥输出口与焚烧处理装置(2)的污泥输入口连接，污泥输送装置(1)的干化烟气输出口与洗涤塔(4)的干化烟气输入口连接，洗涤塔(4)的干化烟气输出口通过干化循环装置(3)与焚烧处理装置(2)连接，洗涤塔(4)的出液口设有冷却装置(5)。
2.如权利要求1所述的污泥干化焚烧烟气循环装置，其特征在于：所述污泥输送装置(1)包括污泥输送机(11)、污泥旋转干燥机(12)、干燥塔(13)、第一布袋除尘器(14)，污泥输送机(11)上方设有污泥接口(15)，用于承接外部污泥，污泥输送机(11)的污泥输出口与污泥旋转干燥机(12)的污泥输入口连接，污泥旋转干燥机(12)的污泥输出口与干燥塔(13)的污泥输入口连接，干燥塔(13)的污泥输出口与第一布袋除尘器(14)的污泥输入口连接，第一布袋除尘器(14)的下方设有第一液冷给料机(16)，用于定量将固液分离后的污泥输出至焚烧处理装置(2)，同时起到气封作用。
3.如权利要求1所述的污泥干化焚烧烟气循环装置，其特征在于：所述焚烧处理装置(2)包括焚烧器(21)、高温换热器(22)、第二布袋除尘器(23)、脱硫塔(24)、活性炭箱(25)、焚烧引风机(26)、烟囱(27)，第一液冷给料机(16)的污泥输出口与焚烧器(21)的污泥输入口连接，焚烧器(21)的焚烧烟气输出口与高温换热器(22)的焚烧烟气输入口连接，高温换热器(22)的焚烧烟气输出口与第二布袋除尘器(23)的焚烧烟气输入口连接，第二布袋除尘器(23)的焚烧烟气输出口与脱硫塔(24)的焚烧烟气输入口连接，脱硫塔(24)的焚烧烟气输出口与活性炭箱(25)的焚烧烟气输入口连接，活性炭箱(25)的焚烧烟气输出口与焚烧引风机(26)的焚烧烟气输入口连接，焚烧引风机(26)的焚烧烟气输出口与烟囱(27)连接。
4.如权利要求1所述的污泥干化焚烧烟气循环装置，其特征在于：所述干化循环装置(3)包括干化循环引风机(31)，洗涤塔(4)的干化烟气输出口与干化循环引风机(31)的干化烟气输入口连接，干化循环引风机(31)的干化烟气输出口分别与高温换热器(22)的干化烟气输入口、焚烧器(21)的干化烟气输入口连接，高温换热器(22)的干化烟气输出口与污泥旋转干燥机(12)的干化烟气输入口连接，使得干化烟气与污泥旋转干燥机(12)内的污泥进行接触，便于污泥干燥。
5.如权利要求1所述的污泥干化焚烧烟气循环装置，其特征在于：所述干化循环引风机(31)的干化烟气输出口与焚烧器(21)的干化烟气输入口连接处设有主风风机(32)，用于将干化气体吹入焚烧器(21)内。
6.如权利要求1所述的污泥干化焚烧烟气循环装置，其特征在于：所述冷却装置(5)包括第一水泵(51)、冷却塔(52)，洗涤塔(4)输出端与第一水泵(51)输入端连接，第一水泵(51)输出端与冷却塔(52)输入端连接，冷却塔(52)输出端分别与洗涤塔(4)的输入端、外部污水处理设备输入端连接。
7.如权利要求6所述的污泥干化焚烧烟气循环装置，其特征在于：冷却塔(52)输出端与外部污水处理设备连接处设有排污阀(53)，当洗涤塔(4)内水达到排放水量时，排污阀(53)打开，冷却塔(52)内水排出至外部污水处理设备。
8.如权利要求2所述的污泥干化焚烧烟气循环装置，其特征在于：所述污泥输送机(11)、污泥旋转干燥机(12)均为螺旋结构的给料机。
发明内容
有鉴于此，为了解决现有的高温换热器在气体过载后极易发生爆炸，爆炸后整个装置无法正常运行，降低生产效率的问题，本发明提出一种污泥干化焚烧烟气循环装置，包括污泥输送装置1、焚烧处理装置2、干化循环装置3、洗涤塔4、冷却装置5，其特征在于：所述污泥输送装置1的污泥输出口与焚烧处理装置2的污泥输入口连接，污泥输送装置1的干化烟气输出口与洗涤塔4的干化烟气输入口连接，洗涤塔4的干化烟气输出口通过干化循环装置3与焚烧处理装置2连接，洗涤塔4的出液口设有冷却装置5，在干化循环装置3处设置旁路的主风风机32，将循环的干化气体输入至焚烧器21中，平衡了可燃或可爆气体的浓度，大大降低了高温换热器22过载爆炸的隐患，同时可以辅助焚烧器21燃烧，提高干化气体的利用率，降低生产成本。
一种污泥干化焚烧烟气循环装置，包括污泥输送装置1、焚烧处理装置2、干化循环装置3、洗涤塔4、冷却装置5，其特征在于：所述污泥输送装置1的污泥输出口与焚烧处理装置2的污泥输入口连接，污泥输送装置1的干化烟气输出口与洗涤塔4的干化烟气输入口连接，洗涤塔4的干化烟气输出口通过干化循环装置3与焚烧处理装置2连接，洗涤塔4的出液口设有冷却装置5。
进一步的，所述污泥输送装置1包括污泥输送机11、污泥旋转干燥机12、干燥塔13、第一布袋除尘器14，污泥输送机11上方设有污泥接口15，用于承接外部污泥，污泥输送机11的污泥输出口与污泥旋转干燥机12的污泥输入口连接，污泥旋转干燥机12的污泥输出口与干燥塔13的污泥输入口连接，干燥塔13的污泥输出口与第一布袋除尘器14的污泥输入口连接，第一布袋除尘器14的下方设有第一液冷给料机16，用于定量将固液分离后的污泥输出至焚烧处理装置2，同时起到气封作用。
进一步的，所述焚烧处理装置2包括焚烧器21、高温换热器22、第二布袋除尘器23、脱硫塔24、活性炭箱25、焚烧引风机26、烟囱27，第一液冷给料机16的污泥输出口与焚烧器21的污泥输入口连接，焚烧器21的焚烧烟气输出口与高温换热器22的焚烧烟气输入口连接，高温换热器22的焚烧烟气输出口与第二布袋除尘器23的焚烧烟气输入口连接，第二布袋除尘器23的焚烧烟气输出口与脱硫塔24的焚烧烟气输入口连接，脱硫塔24的焚烧烟气输出口与活性炭箱25的焚烧烟气输入口连接，活性炭箱25的焚烧烟气输出口与焚烧引风机26的焚烧烟气输入口连接，焚烧引风机26的焚烧烟气输出口与烟囱27连接。
进一步的，所述干化循环装置3包括干化循环引风机31，洗涤塔4的干化烟气输出口与干化循环引风机31的干化烟气输入口连接，干化循环引风机31的干化烟气输出口分别与高温换热器22的干化烟气输入口、焚烧器21的干化烟气输入口连接，高温换热器22的干化烟气输出口与污泥旋转干燥机12的干化烟气输入口连接，使得干化烟气与污泥旋转干燥机12内的污泥进行接触，便于污泥干燥。
进一步的，所述干化循环引风机31的干化烟气输出口与焚烧器21的干化烟气输入口连接处设有主风风机32，用于将干化气体吹入焚烧器21内。
进一步的，所述冷却装置5包括第一水泵51、冷却塔52，洗涤塔4输出端与第一水泵51输入端连接，第一水泵51输出端与冷却塔52输入端连接，冷却塔52输出端分别与洗涤塔4的输入端、外部污水处理设备输入端连接。
进一步的，冷却塔52输出端与外部污水处理设备连接处设有排污阀53，当洗涤塔4内水达到排放水量时，排污阀53打开，冷却塔52内水排出至外部污水处理设备。
进一步的，所述污泥输送机11、污泥旋转干燥机12均为螺旋结构的给料机。
本发明的有益效果：本发明提出一种污泥干化焚烧烟气循环装置，包括污泥输送装置1、焚烧处理装置2、干化循环装置3、洗涤塔4、冷却装置5，其特征在于：所述污泥输送装置1的污泥输出口与焚烧处理装置2的污泥输入口连接，污泥输送装置1的干化烟气输出口与洗涤塔4的干化烟气输入口连接，洗涤塔4的干化烟气输出口通过干化循环装置3与焚烧处理装置2连接，洗涤塔4的出液口设有冷却装置5，在干化循环装置3处设置旁路的主风风机32，将循环的干化气体输入至焚烧器21中，平衡了可燃或可爆气体的浓度，大大降低了高温换热器22过载爆炸的隐患，同时可以辅助焚烧器21燃烧，提高干化气体的利用率，降低生产成本。
（发明人：王振军;王佳子;刘奎）
