公布日：2024.04.12
申请日：2024.01.11
分类号：C02F9/00(2023.01)I;C02F1/52(2023.01)I;B01D36/04(2006.01)I;B01D29/03(2006.01)I;C02F1/00(2023.01)N;C02F7/00(2006.01)N
摘要
本发明公开了一种设置预处理装置的污水处理效率提升方法，属于污水处理技术领域，包括如下步骤：S1、污水搅拌，将污水通入到预处理装置中，对污水进行搅拌，使污水处于流动状态；S2、絮凝剂添加，向预处理装置中，均匀添加絮凝剂，去除污水中的有机物、重金属离子，使固体颗粒沉降至预处理装置的底部；S3、曝气处理，通过预处理装置的曝气结构，对预处理装置内的污水进行曝气处理，加快污水中水解物的代谢，加速污水中有害物质的降解和去除，提高污水处理效果；S4、分类排放。该发明提高絮凝剂对污水的处理效果和处理效率，可以对污水进行曝气处理，降低污水中有害物质和污染物的降低。
权利要求书
1.一种设置预处理装置的污水处理效率提升方法，其特征在于，包括如下步骤：S1、污水搅拌，将污水通入到预处理装置中，对污水进行搅拌，使污水处于流动状态；S2、絮凝剂添加，向预处理装置中，均匀添加絮凝剂，去除污水中的有机物、重金属离子，使固体颗粒沉降至预处理装置的底部；S3、曝气处理，通过预处理装置的曝气结构，对预处理装置内的污水进行曝气处理，加快污水中水解物的代谢，加速污水中有害物质的降解和去除，提高污水处理效果；S4、分类排放，在预处理完成后，打开预处理装置的排液管，将处理后的污水排入到沉降池内，进一步处理，在排水完毕后，再打开预处理装置的排料管，将预处理装置内沉降的固体颗粒物从预处理装置排出。

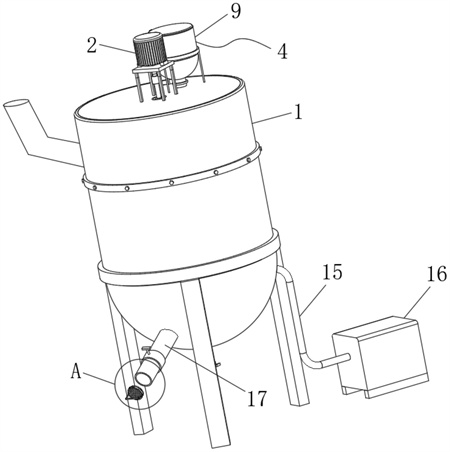

2.一种如权利要求1所述的预处理装置，其特征在于,包括壳体(1)和电机(2)，所述电机(2)通过电机座固定安装在所述壳体(1)的上部，所述电机(2)的转动轴通过联轴器连接有搅拌机构(3)，所述搅拌机构(3)用于对壳体(1)内的污水进行搅拌；所述壳体(1)的顶部安装有输料机构(4)，所述输料机构(4)用于对壳体(1)内输送絮凝剂。
3.如权利要求2所述的一种设置预处理装置的污水处理效率提升方法，其特征在于：所述搅拌机构(3)包括搅拌杆(5)和搅拌叶(6)，所述搅拌杆(5)通过联轴器与所述电机(2)的转动轴连接，所述搅拌叶(6)与所述搅拌杆(5)的侧壁固定连接，所述搅拌杆(5)的侧壁上固定连接有连接杆(7)，所述连接杆(7)上通过轴承转动安装有叶轮(8)。
4.如权利要求3所述的一种设置预处理装置的污水处理效率提升方法，其特征在于：所述输料机构(4)包括输料箱(9)、挡料板(10)和拨料杆(11)，所述输料箱(9)固定安装在所述壳体(1)的上部，所述挡料板(10)能够转动的安装在壳体(1)内，所述挡料板(10)覆盖在所述壳体(1)的进料口处，所述拨料杆(11)与所述转动杆固定连接，所述拨料杆(11)的端部能够推动所述挡料板(10)。
5.如权利要求4所述的一种设置预处理装置的污水处理效率提升方法，其特征在于：所述壳体(1)的内顶部通过连接件固定连接有弹簧(12)，所述弹簧(12)的一端与所述挡料板(10)固定连接。
6.如权利要求5所述的一种设置预处理装置的污水处理效率提升方法，其特征在于：所述拨料杆(11)的一端固定连接有网篮(13)，所述网篮(13)的侧部包覆有筛网(14)；所述筛网(14)用于将落入到网篮(13)内的絮凝剂进行筛分。
7.如权利要求6所述的一种设置预处理装置的污水处理效率提升方法，其特征在于：所述壳体(1)内设置有曝气管(15)，所述曝气管(15)的一端贯穿于所述壳体(1)的侧壁，且所述曝气管(15)位于壳体(1)外的一端连通有气泵(16)。
8.如权利要求7所述的一种设置预处理装置的污水处理效率提升方法，其特征在于：所述壳体(1)的底部分别连通有排液管(17)和排料管(18)；所述排液管(17)用于将预处理后污水通入到沉降槽内；所述排料管(18)用于将沉降的固体颗粒从壳体(1)内排出。
9.如权利要求8所述的一种设置预处理装置的污水处理效率提升方法，其特征在于：所述排液管(17)内能够拆卸的安装有过滤机构，所述过滤机构用于对排入到沉降槽内的污水进行过滤。
10.如权利要求9所述的一种设置预处理装置的污水处理效率提升方法，其特征在于：所述过滤机构包括滤网(19)、螺纹环(20)和把手(21)，所述滤网(19)固定连接在螺纹环(20)内，所述螺纹环(20)与把手(21)固定连接，所述螺纹环(20)螺纹安装在所述排液管(17)内。
发明内容
针对现有技术存在的问题，本发明提供了一种设置预处理装置的污水处理效率提升方法，具备提高絮凝剂对污水的处理效果和处理效率，可以对污水进行曝气处理，降低污水中有害物质和污染物的降低的优点，解决了现有的污水处理方法，多采用在沉降槽内进行絮凝剂添加，但是沉降池的处理量有限，处理耗时较长，在未进行预处理的情况下，全由沉降池进行处理，直接导致污水处理效率低，不利于提高污水处理效率和处理量的问题。
本发明是这样实现的，一种设置预处理装置的污水处理效率提升方法，包括如下步骤：
S1、污水搅拌，将污水通入到预处理装置中，对污水进行搅拌，使污水处于流动状态；
S2、絮凝剂添加，向预处理装置中，均匀添加絮凝剂，去除污水中的有机物、重金属离子，使固体颗粒沉降至预处理装置的底部；
S3、曝气处理，通过预处理装置的曝气结构，对预处理装置内的污水进行曝气处理，加快污水中水解物的代谢，加速污水中有害物质的降解和去除，提高污水处理效果；
S4、分类排放，在预处理完成后，打开预处理装置的排液管，将处理后的污水排入到沉降池内，进一步处理，在排水完毕后，再打开预处理装置的排料管，将预处理装置内沉降的固体颗粒物从预处理装置排出。
本发明另提供了，一种预处理装置，包括壳体和电机，所述电机通过电机座固定安装在所述壳体的上部，所述电机的转动轴通过联轴器连接有搅拌机构，所述搅拌机构用于对壳体内的污水进行搅拌；
所述壳体的顶部安装有输料机构，所述输料机构用于对壳体内输送絮凝剂。
作为本发明优选的，所述搅拌机构包括搅拌杆和搅拌叶，所述搅拌杆通过联轴器与所述电机的转动轴连接，所述搅拌叶与所述搅拌杆的侧壁固定连接，所述搅拌杆的侧壁上固定连接有连接杆，所述连接杆上通过轴承转动安装有叶轮。
作为本发明优选的，所述输料机构包括输料箱、挡料板和拨料杆，所述输料箱固定安装在所述壳体的上部，所述挡料板能够转动的安装在壳体内，所述挡料板覆盖在所述壳体的进料口处，所述拨料杆与所述转动杆固定连接，所述拨料杆的端部能够推动所述挡料板。
作为本发明优选的，所述壳体的内顶部通过连接件固定连接有弹簧，所述弹簧的一端与所述挡料板固定连接。
作为本发明优选的，所述拨料杆的一端固定连接有网篮，所述网篮的侧部包覆有筛网；
所述筛网用于将落入到网篮内的絮凝剂进行筛分。
作为本发明优选的，所述壳体内设置有曝气管，所述曝气管的一端贯穿于所述壳体的侧壁，且所述曝气管位于壳体外的一端连通有气泵。
作为本发明优选的，所述壳体的底部分别连通有排液管和排料管；
所述排液管用于将预处理后污水通入到沉降槽内；
所述排料管用于将沉降的固体颗粒从壳体内排出。
作为本发明优选的，所述排液管内能够拆卸的安装有过滤机构，所述过滤机构用于对排入到沉降槽内的污水进行过滤。
作为本发明优选的，所述过滤机构包括滤网、螺纹环和把手，所述滤网固定连接在螺纹环内，所述螺纹环与把手固定连接，所述螺纹环螺纹安装在所述排液管内。
与现有技术相比，本发明的有益效果如下：
1、本发明通过搅拌机构的使用，在电机的转动轴转动时，带动搅拌杆和搅拌叶转动，对壳体内的污水进行搅拌，同时在搅拌杆转动时，带动连接杆转动，在叶轮与污水接触时，叶轮以轴承为轴心转动，从而使污水产生扰流，能够更好的与絮凝剂接触，提高絮凝剂对污水的处理效果和处理效率，可以对污水进行预处理，提高污水处理效率和污水处理量。
2、本发明通过输料机构的使用，在拨料杆跟随搅拌杆转动时，拨料杆拨动挡料板转动，从而暴露壳体的进料口，使输料箱内的絮凝剂由壳体的进料口落入到壳体内，并进入到网篮内，在拨料杆带动网篮远离挡料板后，弹簧拉动挡料板复位，将壳体的进料口封堵，使输料箱停止向壳体内添加絮凝剂，在拨料杆带动网篮转动时，可以将絮凝剂均匀的投入到壳体内，可以使絮凝剂均匀的与污水接触，提高絮凝剂对污水的处理效果，提高絮凝剂对污水的处理量。
3、本发明通过曝气管和气泵的使用，可以对污水进行曝气处理，降低污水中有害物质和污染物的降低。
4、本发明通过滤网的使用，可以对排入到沉降池内的污水进行留的固体颗粒物从排液管中取出，便于清理，可以有效减轻后续沉降槽的处理负担。
（发明人：刘玉村;张士华;张国春;李连超;李维功）
