公布日：2024.04.19
申请日：2024.03.20
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/50(2023.01)N;C02F1/52(2023.01)N
摘要

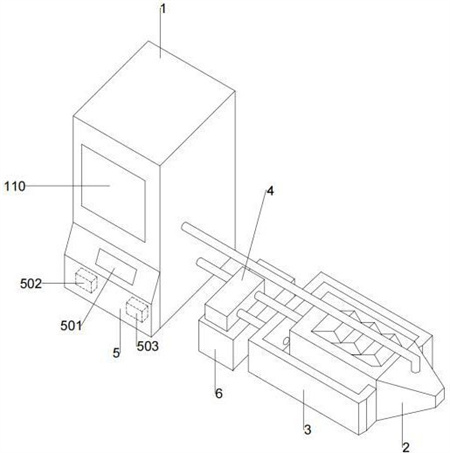

本发明提供了一种集成式小型农村污水处理装置，包括处理箱、过滤箱、回收箱和水泵；所述过滤箱内部安装有过滤组件，所述过滤组件上安装有卡榫组件，所述过滤箱内部设有安装座；所述过滤组件贯穿过滤箱，且通过卡榫组件与安装座可拆卸式连接；本发明的过滤组件可以随时进行拆卸和更换，实现将滤板上沉积的杂物和各种病菌霉从设备中分离的目的，从根源上减少了水体中的杂物堵住管道的风险；本发明将不同材质的滤板配合使用，从而完成对污水的净化过程，净化效果良好。
权利要求书
1.一种集成式小型农村污水处理装置，其特征在于，包括处理箱、过滤箱、回收箱和水泵；所述处理箱上设有进水管一、进水管二、进气管、出水口和出气口，所述进气管的高度高于进水管一和进水管二，所述出气口的高度高于出水口；所述进水管一上安装有阀门一，所述进水管二上安装有阀门二，所述进气管上安装有阀门四；所述过滤箱内部安装有过滤组件，所述过滤组件上安装有卡榫组件，所述过滤箱内部设有安装座；所述过滤组件贯穿过滤箱，且通过卡榫组件与安装座可拆卸式连接；所述回收箱包围过滤箱，所述回收箱设有排液口；所述水泵进口通过管路连通出水口，水泵出口通过管路连通过滤箱进口；所述出气口通过管路连通过滤箱出口；所述排液口通过管路连通水泵进口；所述处理箱内部还设有隔板，所述隔板将处理箱内部空间分为区一和区二，隔板上设有阀门三，所述阀门三连通区一和区二，所述隔板上还设有压力传感器；所述进水管一和进水管二安装在区一，所述进气管、出水口和出气口安装在区二；所述进气管上设有喷头；所述出气口处还设有挡流板；所述卡榫组件包括卡块、限位块、弹性件和卡块安装座；所述卡块通过弹性件与卡块安装座连接，所述限位块与卡块安装座固定连接，且与卡块接触连接；所述安装座上设有与卡块相匹配的凹槽；所述过滤组件包括主体框架、滤板和密封板；所述主体框架为立方体框架结构，且上表面和下表面为实面，其他面为空面；所述主体框架内部安装有滤板；所述主体框架表面安装有密封板，在安装过滤组件时，所述密封板与过滤箱上表面接触连接；所述卡块安装座安装在主体框架底部。
2.根据权利要求1所述的一种集成式小型农村污水处理装置，其特征在于，还包括控制箱，所述控制箱包括控制面板、控制器和电源；所述控制面板设置在控制箱外表面；所述控制面板、阀门一、阀门二、阀门三、阀门四、压力传感器和水泵分别与控制器电性连接；所述控制器、控制面板、压力传感器和水泵分别与电源电性连接，所述电源外接电线。
3.根据权利要求1所述的一种集成式小型农村污水处理装置，其特征在于，所述过滤组件还包括把手，所述把手与主体框架顶部固定连接。
4.根据权利要求1所述的一种集成式小型农村污水处理装置，其特征在于，所述过滤组件倾斜安装，与水流方向呈钝角。
5.根据权利要求1所述的一种集成式小型农村污水处理装置，其特征在于，所述过滤组件设有多组。
6.根据权利要求1所述的一种集成式小型农村污水处理装置，其特征在于，所述水泵安装在水泵安装座上，所述水泵安装座固定在地面上。
7.根据权利要求1所述的一种集成式小型农村污水处理装置，其特征在于，所述处理箱上还设有观察窗。
发明内容
为了解决上述问题，本发明提供了一种集成式小型农村污水处理装置，包括包括处理箱、过滤箱、回收箱和水泵；
所述处理箱上设有进水管一、进水管二、进气管、出水口和出气口，所述进气管的高度高于进水管一和进水管二，所述出气口的高度高于出水口；所述进水管一上安装有阀门一，所述进水管二上安装有阀门二，所述进气管上安装有阀门四；
所述过滤箱内部安装有过滤组件，所述过滤组件上安装有卡榫组件，所述过滤箱内部设有安装座；所述过滤组件贯穿过滤箱，且通过卡榫组件与安装座可拆卸式连接；
所述回收箱包围过滤箱，所述回收箱设有排液口；
所述水泵进口通过管路连通出水口，水泵出口通过管路连通过滤箱进口；所述出气口通过管路连通过滤箱出口；所述排液口通过管路连通水泵进口。
优选的，所述处理箱内部还设有隔板，所述隔板将处理箱内部空间分为区一和区二，隔板上设有阀门三，所述阀门三连通区一和区二，所述隔板上还设有压力传感器；所述进水管一和进水管二安装在区一，所述进气管、出水口和出气口安装在区二；所述进气管上设有喷头；所述出气口处还设有挡流板；
优选的，还包括控制箱，所述控制箱包括控制面板、控制器和电源；
所述控制面板设置在控制箱外表面；所述控制面板、阀门一、阀门二、阀门三、阀门四、压力传感器和水泵分别与控制器电性连接；所述控制器、控制面板、压力传感器和水泵分别与电源电性连接，所述电源外接电线；
优选的，所述卡榫组件包括卡块、限位块、弹簧和卡块安装座；
所述卡块通过弹簧与卡块安装座连接，所述限位块与卡块安装座固定连接，且与卡块接触连接；所述安装座上设有与卡块相匹配的凹槽；
优选的，所述过滤组件包括主体框架、滤板和密封板；
所述主体框架为立方体框架结构，且上表面和下表面为实面，其他面为空面；所述主体框架内部安装有滤板；所述主体框架表面安装有密封板，在安装过滤组件时，所述密封板与过滤箱上表面接触连接；所述卡块安装座安装在主体框架底部；
优选的，所述滤板的材质可以为不锈钢、海绵和活性炭等；
优选的，所述过滤组件还包括把手，所述把手与主体框架顶部固定连接；
优选的，所述过滤组件倾斜安装，与水流方向呈钝角；
优选的，所述过滤组件设有多组；
优选的，所述水泵安装在水泵安装座上，所述水泵安装座固定在地面上。
本发明有以下优点：
（1）不同材质的滤板配合使用，能够首先通过不锈钢滤板和海绵滤板对污水进行一次过滤，然后在通过活性炭滤板对污水进行二次出料，吸附污水中的异物和悬浮物，最后再通过不锈钢滤板再一次过滤掉漏掉的杂质，从而完成对污水的净化过程，净化效果良好；
（2）本发明的过滤组件可以随时进行拆卸和更换，实现将滤板上沉积的杂物和各种病菌霉从设备中分离的目的，从根源上减少了水体中的杂物堵住管道的风险；
（3）本发明设有双重杀菌结构，在处理箱中对水体进行初步杀菌消毒，除去其中的富营养化以及有害物质；当工作人员在更换过滤组件时，可以降低滤板上的废物对工作人员的健康威胁，还可以就降低滤板上的废物对环境的污染；杀菌后多余的杀菌气体直接通入过滤装置的出口，对净化后的水体进行二次杀菌，在提高水体的净化程度的同时，废气能够得到妥善的处理，将资源回收重新利用，提高资源利用；
（4）在箱体上设置观察窗，通过观察窗方便地了解到水体的流量情况，及时开启和关闭相应的阀门，整个处理过程简单快捷，对周边基本无污染；
（5）本发明具备小型化、集成度高、操作难度低的优点，可每家配置一台，充分适用于农村生活污水具有水量小，排放分散、水质复杂等特点。
（发明人：张媛;张艳杰;张焱;史密伟;王云霞;张荣芝;侯翔龙;申一文）
