公布日：2023.10.20
申请日：2023.08.31
分类号：B01D21/04(2006.01)I;B01D21/00(2006.01)I
摘要
本发明公开了一种新型高效免维护的斜管沉淀池，涉及到沉淀池领域，包括沉淀池，沉淀池的两侧内壁均固定安装有支撑板，两个支撑板相互靠近的一侧固定安装有多个固定板，固定板上转动安装有多个调节板，调节板与固定板之间交叉形成斜管槽，调节板上安装有晃动结构，沉淀池上固定安装有多个支撑杆。本发明，通过固定板、调节板等结构的设置，固定板与调节板相互交叉形成斜管槽，斜管槽为倾斜状态，有利于沉淀的污泥下滑，并且通过驱动气缸能够促使联动杆往复移动，使联动杆带动调节板往复晃动，从而能够将附着在调节板表面以及斜管槽内壁的沉淀物抖掉，使附着的沉淀物重新处于活动状态并进行沉降，防止堵塞，提升沉降效果，操作过程高效快捷。
权利要求书

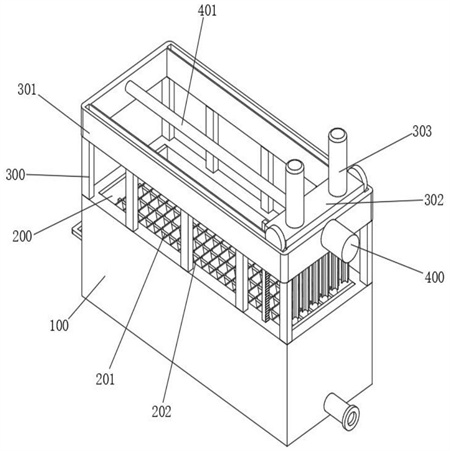

1.一种新型高效免维护的斜管沉淀池，包括沉淀池（100），其特征在于：所述沉淀池（100）的两侧内壁均固定安装有支撑板（200），两个支撑板（200）相互靠近的一侧固定安装有多个固定板（201），固定板（201）上转动安装有多个调节板（202），调节板（202）与固定板（201）之间交叉形成斜管槽（203），调节板（202）上安装有晃动结构，晃动结构包括联动杆（204），沉淀池（100）上固定安装有多个支撑杆（300），支撑杆（300）上固定安装有支撑架（301），支撑架（301）的内壁滑动安装有调节架（302），调节架（302）上对称固定安装有两个液压缸（303），两个液压缸（303）的输出端固定安装有同一个升降架（304），升降架（304）上安装有清洁结构，清洁结构包括活动轴（305），支撑架（301）的一侧固定安装有电机（400），电机（400）的输出端安装有驱动结构，驱动结构包括丝杆（401）。
2.根据权利要求1所述的一种新型高效免维护的斜管沉淀池，其特征在于：所述沉淀池（100）的两侧内壁均开设有水平滑槽（206），联动杆（204）滑动安装在两个水平滑槽（206）内，联动杆（204）活动安装在调节板（202）上，沉淀池（100）的一侧对称固定安装有两个气缸（205），两个气缸（205）的输出端均固定安装在联动杆（204）上，调节板（202）上开设有多个活动孔（209），固定板（201）活动安装在相对应的一个活动孔（209）内。
3.根据权利要求1所述的一种新型高效免维护的斜管沉淀池，其特征在于：所述调节板（202）上开设有转动孔（207），转动孔（207）内转动安装有连接轴（208），连接轴（208）固定安装在固定板（201）上，调节板（202）的两侧均开设有联动孔（210），两个联动孔（210）内均活动安装有联动轴（211），两个联动轴（211）均固定安装在联动杆（204）上。
4.根据权利要求1所述的一种新型高效免维护的斜管沉淀池，其特征在于：所述活动轴（305）转动安装在升降架（304）上，活动轴（305）上固定安装有多个蜗杆套（306），升降架（304）上转动安装有多个连接杆（307），连接杆（307）上固定安装有多个清洁刷毛（308），清洁刷毛（308）与斜管槽（203）相对应，连接杆（307）上固定安装有联动蜗轮（309），联动蜗轮（309）与蜗杆套（306）相啮合，活动轴（305）的两端均固定安装有齿轮（310），调节架（302）的一侧对称固定安装有两个齿条（311），两个齿轮（310）分别与两个齿条（311）相啮合。
5.根据权利要求1所述的一种新型高效免维护的斜管沉淀池，其特征在于：所述升降架（304）上开设有两个安装孔（312），活动轴（305）的两端分别转动安装在两个安装孔（312）内，升降架（304）的内壁开设有多个转动槽（313），连接杆（307）转动安装在相对应的一个转动槽（313）内。
6.根据权利要求1所述的一种新型高效免维护的斜管沉淀池，其特征在于：所述丝杆（401）固定安装在电机（400）的输出端上，丝杆（401）螺纹安装在调节架（302）上，支撑架（301）上开设有两个定位孔（406），丝杆（401）的两端分别转动安装在两个定位孔（406）内，调节架（302）上转动安装有安装轴（402），安装轴（402）的两端均固定安装有导向轮（403），两个导向轮（403）均活动安装在支撑架（301）上。
7.根据权利要求1所述的一种新型高效免维护的斜管沉淀池，其特征在于：所述支撑架（301）上开设有两个导向槽（404），两个导向轮（403）分别活动安装在两个导向槽（404）内。
8.根据权利要求1所述的一种新型高效免维护的斜管沉淀池，其特征在于：所述调节架（302）上开设有螺纹孔（405），丝杆（401）螺纹安装在螺纹孔（405）内。
发明内容
本发明的目的在于提供一种新型高效免维护的斜管沉淀池，以解决上述背景技术中提出的斜管沉淀池清理过程中需要工作人员手持吸泥管等工具进行清理，工作人员需要在沉淀池上来回走动，不仅耗费人力，且清洁维护效率较低的问题。
为实现上述目的，本发明提供如下技术方案：一种新型高效免维护的斜管沉淀池，包括沉淀池，所述沉淀池的两侧内壁均固定安装有支撑板，两个支撑板相互靠近的一侧固定安装有多个固定板，固定板上转动安装有多个调节板，调节板与固定板之间交叉形成斜管槽，调节板上安装有晃动结构，晃动结构包括联动杆，沉淀池上固定安装有多个支撑杆，支撑杆上固定安装有支撑架，支撑架的内壁滑动安装有调节架，调节架上对称固定安装有两个液压缸，两个液压缸的输出端固定安装有同一个升降架，升降架上安装有清洁结构，清洁结构包括活动轴，支撑架的一侧固定安装有电机，电机的输出端安装有驱动结构，驱动结构包括丝杆。
优选的，所述沉淀池的两侧内壁均开设有水平滑槽，联动杆滑动安装在两个水平滑槽内，联动杆活动安装在调节板上，沉淀池的一侧对称固定安装有两个气缸，两个气缸的输出端均固定安装在联动杆上，调节板上开设有多个活动孔，固定板活动安装在相对应的一个活动孔内。
优选的，所述调节板上开设有转动孔，转动孔内转动安装有连接轴，连接轴固定安装在固定板上，调节板的两侧均开设有联动孔，两个联动孔内均活动安装有联动轴，两个联动轴均固定安装在联动杆上。
优选的，所述活动轴转动安装在升降架上，活动轴上固定安装有多个蜗杆套，升降架上转动安装有多个连接杆，连接杆上固定安装有多个清洁刷毛，清洁刷毛与斜管槽相对应，连接杆上固定安装有联动蜗轮，联动蜗轮与蜗杆套相啮合，活动轴的两端均固定安装有齿轮，调节架的一侧对称固定安装有两个齿条，两个齿轮分别与两个齿条相啮合。
优选的，所述升降架上开设有两个安装孔，活动轴的两端分别转动安装在两个安装孔内，升降架的内壁开设有多个转动槽，连接杆转动安装在相对应的一个转动槽内。
优选的，所述丝杆固定安装在电机的输出端上，丝杆螺纹安装在调节架上，支撑架上开设有两个定位孔，丝杆的两端分别转动安装在两个定位孔内，调节架上转动安装有安装轴，安装轴的两端均固定安装有导向轮，两个导向轮均活动安装在支撑架上。
优选的，所述支撑架上开设有两个导向槽，两个导向轮分别活动安装在两个导向槽内。
优选的，所述调节架上开设有螺纹孔，丝杆螺纹安装在螺纹孔内。
本发明的有益效果是：
本发明中，通过固定板、调节板等结构的设置，固定板与调节板相互交叉形成斜管槽，斜管槽为倾斜状态，有利于沉淀的污泥下滑，并且通过驱动气缸能够促使联动杆往复移动，使联动杆带动调节板往复晃动，从而能够将附着在调节板表面以及斜管槽内壁的沉淀物抖掉，使附着的沉淀物重新处于活动状态并进行沉降，防止堵塞，提升沉降效果，操作过程高效快捷。
本发明中，通过连接杆、清洁刷毛等结构的设置，当需要对斜管槽内壁残留的顽固沉淀物进行清理时，驱动气缸调节调节板的角度使斜管槽处于垂直状态，之后驱动电机调节调节架的位置使连接杆与清洁刷毛对准斜管槽，在通过驱动液压缸控制升降架下降，下降的升降架会带动连接杆与清洁刷毛下降并插入斜管槽内，连接杆与清洁刷毛组合后斜管槽尺寸略大，清洁刷毛插入斜管槽内时清洁刷毛会发生形变，促使清洁刷毛能够贴紧在斜管槽的内壁，并且清洁刷毛在下降过程中会进行自转，从而能够将斜管槽内壁残留的顽固沉淀物清扫下来，进而提升后续对原水的过滤效果。
本发明中，通过液压缸、电机等结构的设置，驱动电机能够控制连接杆与清洁刷毛水平移动，而驱动液压缸能够控制连接杆与清洁刷毛进行升降，当对一组斜管槽清洁完成时，可以驱动电机控制清洁刷毛上升，然后在驱动液压缸控制清洁刷毛水平移动到另外一组斜管槽的上方，在控制清洁刷毛下降并对另外一组斜管槽进行清扫，往复操作即可实现全部斜管槽的清扫，且过程中无需工作人员手动清洁维护。
（发明人：郭顺）
