公布日：2023.11.10
申请日：2023.09.06
分类号：C02F1/00(2023.01)I;B01F27/90(2022.01)I;B01F35/32(2022.01)I;B01D25/12(2006.01)I;C02F103/30(2006.01)N
摘要
本发明涉及纺织设备领域，具体为一种喷水织机废水收集装置及其使用方法，包括用于支撑的压滤装置，所述压滤装置的上端面中心处固定安装有用于封闭的封盖卡板，且位于所述封盖卡板的上端面四角均设置有用于限位的型材支柱。本发明通过设置压滤装置，在对喷水织机的废水进行压滤时，伺服电机能通过主动同步带轮和弧形齿同步带带动同步带轮进行转动，使得同步带轮能通过连接转盘和固定卡轴循环的带动导向装置在固定箱体内部进行循环的位移，从而配合限位单向阀对固定箱体内部废水的单向导流，进而对导入至固定箱体内部的废水进行循环的压滤，有效提高了设备对废水进行压滤处理的效率。
权利要求书

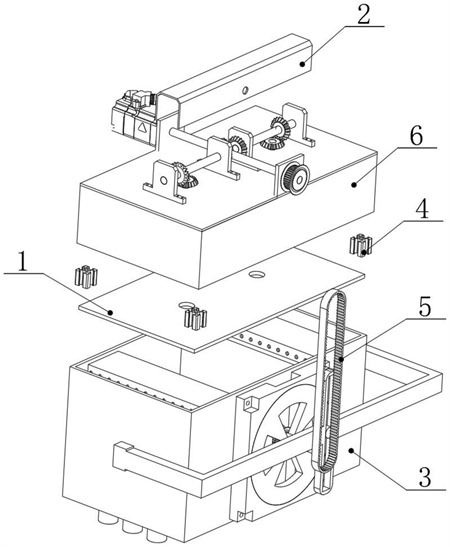

1.一种喷水织机废水收集装置，包括用于支撑的压滤装置(3)，所述压滤装置(3)的上端面中心处固定安装有用于封闭的封盖卡板(1)，且位于所述封盖卡板(1)的上端面四角均设置有用于限位的型材支柱(4)，其特征在于：四组所述型材支柱(4)的上端面中心处固定安装有混合装置(6)，且位于所述混合装置(6)的上端面固定设置有用于防护的防护卡罩(2)，所述混合装置(6)与所述压滤装置(3)之间通过弧形齿同步带(5)进行啮合连接。
2.根据权利要求1所述的一种喷水织机废水收集装置，其特征在于：所述压滤装置(3)包括用于支撑的固定箱体(38)，所述固定箱体(38)的下端面对称设置有三组用于导液的限位单向阀(37)，位于所述固定箱体(38)的前端面中心处固定安装有限位卡座(36)，且位于所述限位卡座(36)的内端面转动卡接有连接转盘(33)，位于所述连接转盘(33)的外端面靠近边缘处设置有固定卡轴(34)，且位于所述连接转盘(33)的内端面中心处固定安装有同步带轮(35)，所述固定箱体(38)的内端面对称设置有用于压滤的过滤挡板(31)，且位于所述固定箱体(38)的内端面密封滑动卡接有导向装置(32)。
3.根据权利要求2所述的一种喷水织机废水收集装置，其特征在于：所述导向装置(32)包括用于压缩的压缩导板(323)，所述压缩导板(323)的侧端面中心处对称设置有密封滑轴(322)，且位于所述密封滑轴(322)的外端面固定安装有用于导向的导向滑板(321)，位于所述导向滑板(321)的内端面中心处固定设置有限位滑轨(324)。
4.根据权利要求3所述的一种喷水织机废水收集装置，其特征在于：所述混合装置(6)包括用于支撑的混合箱体(612)，所述混合箱体(612)的上端面中心处固定设置有密封卡板(610)，位于所述密封卡板(610)的内端面对称转动卡接有混合叶板(61)，且位于所述混合叶板(61)的上端面固定安装有第一锥形齿轮(62)，所述密封卡板(610)的上端面对称设置有用于限位的固定卡座(69)，位于一侧的两组所述固定卡座(69)之间转动卡接有限位转轴(68)，且位于所述限位转轴(68)的侧端面端头处设置有第三锥形齿轮(66)，位于所述限位转轴(68)的外端面靠近所述第一锥形齿轮(62)处设置有第二锥形齿轮(63)，所述混合箱体(612)的侧端面中心处转动卡接有传动导轴(65)，位于所述传动导轴(65)的外端面靠近所述第四锥形齿轮(67)处设置有第三锥形齿轮(66)，且位于所述传动导轴(65)的侧端面端头处设置有主动同步带轮(611)，所述混合箱体(612)的后端面正对于所述传动导轴(65)处设置有伺服电机(64)。
5.根据权利要求3所述的一种喷水织机废水收集装置，其特征在于：所述同步带轮(35)通过所述弧形齿同步带(5)与所述主动同步带轮(611)进行啮合连接，所述第一锥形齿轮(62)与所述第二锥形齿轮(63)进行啮合连接，且所述第三锥形齿轮(66)与所述第四锥形齿轮(67)进行啮合连接。
6.根据权利要求3所述的一种喷水织机废水收集装置，其特征在于：所述限位滑轨(324)与所述固定卡轴(34)相适配，且所述连接转盘(33)通过所述限位滑轨(324)与所述固定卡轴(34)相适配进而与所述导向滑板(321)进行滑动卡接，所述混合箱体(612)的底部对称设置有导液单向阀。
7.根据权利要求3所述的一种喷水织机废水收集装置，其特征在于：所述压缩导板(323)与所述固定箱体(38)的内壁进行密封贴合滑动连接，且所述密封滑轴(322)与所述固定箱体(38)进行密封滑动卡接。
8.根据权利要求1-7任意一项所述的一种喷水织机废水收集装置的使用方法，其特征在于：包括以下步骤：S1：对设备进行预装，使用者可将外部废水供应管道与混合箱体(612)后部进行对位连接，随后将药剂的混合物进行快速导入；S2：在对废水和药剂进行混合时，伺服电机(64)能通过第三锥形齿轮(66)带动第四锥形齿轮(67)和限位转轴(68)进行转动，使得限位转轴(68)能通过第二锥形齿轮(63)带动第一锥形齿轮(62)进行啮合连接，进而使得第一锥形齿轮(62)能带动底部的混合叶板(61)对混合箱体(612)内部的混合液进行混合；S3：在对喷水织机的废水进行压滤时，主动同步带轮(611)能通过弧形齿同步带(5)带动同步带轮(35)进行转动，同步带轮(35)则能通过连接转盘(33)和固定卡轴(34)循环的带动导向装置(32)在固定箱体(38)内部进行循环的位移，压缩导板(323)位移至一侧时，另一侧处于负压状态，此时该侧导液单向阀将液体导入至固定箱体(38)内部，随后压缩导板(323)则能将该处的液体通过过滤挡板(31)进行压滤，此时限位单向阀(37)则将压滤后的液体导出。
发明内容
本发明的目的在于提供一种喷水织机废水收集装置及其使用方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种喷水织机废水收集装置，包括用于支撑的压滤装置，所述压滤装置的上端面中心处固定安装有用于封闭的封盖卡板，且位于所述封盖卡板的上端面四角均设置有用于限位的型材支柱，四组所述型材支柱的上端面中心处固定安装有混合装置，且位于所述混合装置的上端面固定设置有用于防护的防护卡罩，所述混合装置与所述压滤装置之间通过弧形齿同步带进行啮合连接。
优选的，所述压滤装置包括用于支撑的固定箱体，所述固定箱体的下端面对称设置有三组用于导液的限位单向阀，位于所述固定箱体的前端面中心处固定安装有限位卡座，且位于所述限位卡座的内端面转动卡接有连接转盘，位于所述连接转盘的外端面靠近边缘处设置有固定卡轴，且位于所述连接转盘的内端面中心处固定安装有同步带轮，所述固定箱体的内端面对称设置有用于压滤的过滤挡板，且位于所述固定箱体的内端面密封滑动卡接有导向装置。
优选的，所述导向装置包括用于压缩的压缩导板，所述压缩导板的侧端面中心处对称设置有密封滑轴，且位于所述密封滑轴的外端面固定安装有用于导向的导向滑板，位于所述导向滑板的内端面中心处固定设置有限位滑轨。
优选的，所述混合装置包括用于支撑的混合箱体，所述混合箱体的上端面中心处固定设置有密封卡板，位于所述密封卡板的内端面对称转动卡接有混合叶板，且位于所述混合叶板的上端面固定安装有第一锥形齿轮，所述密封卡板的上端面对称设置有用于限位的固定卡座，位于一侧的两组所述固定卡座之间转动卡接有限位转轴，且位于所述限位转轴的侧端面端头处设置有第三锥形齿轮，位于所述限位转轴的外端面靠近所述第一锥形齿轮处设置有第二锥形齿轮，所述混合箱体的侧端面中心处转动卡接有传动导轴，位于所述传动导轴的外端面靠近所述第四锥形齿轮处设置有第三锥形齿轮，且位于所述传动导轴的侧端面端头处设置有主动同步带轮，所述混合箱体的后端面正对于所述传动导轴处设置有伺服电机。
优选的，所述同步带轮通过所述弧形齿同步带与所述主动同步带轮进行啮合连接，所述第一锥形齿轮与所述第二锥形齿轮进行啮合连接，且所述第三锥形齿轮与所述第四锥形齿轮进行啮合连接，能有效提高设备传动的稳定性。
优选的，所述限位滑轨与所述固定卡轴相适配，且所述连接转盘通过所述限位滑轨与所述固定卡轴相适配进而与所述导向滑板进行滑动卡接，所述混合箱体的底部对称设置有导液单向阀，导液单向阀能防止在进行压滤时，液体发生回流，导流至混合箱体内部，降低压滤效率。
优选的，所述压缩导板与所述固定箱体的内壁进行密封贴合滑动连接，且所述密封滑轴与所述固定箱体进行密封滑动卡接，能有效提高后续设备进行压滤的效率和稳定性。
一种喷水织机废水收集装置的使用方法，包括以下步骤：
S1：对设备进行预装，使用者可将外部废水供应管道与混合箱体后部进行对位连接，随后将药剂的混合物进行快速导入；
S2：在对废水和药剂进行混合时，伺服电机能通过第三锥形齿轮带动第四锥形齿轮和限位转轴进行转动，使得限位转轴能通过第二锥形齿轮带动第一锥形齿轮进行啮合连接，进而使得第一锥形齿轮能带动底部的混合叶板对混合箱体内部的混合液进行混合；
S3：在对喷水织机的废水进行压滤时，主动同步带轮能通过弧形齿同步带带动同步带轮进行转动，同步带轮则能通过连接转盘和固定卡轴循环的带动导向装置在固定箱体内部进行循环的位移，压缩导板位移至一侧时，另一侧处于负压状态，此时该侧导液单向阀将液体导入至固定箱体内部，随后压缩导板则能将该处的液体通过过滤挡板进行压滤，此时限位单向阀则将压滤后的液体导出。
与现有技术相比，本发明的有益效果如下：
1.本发明通过设置压滤装置，在对喷水织机的废水进行压滤时，伺服电机能通过主动同步带轮和弧形齿同步带带动同步带轮进行转动，使得同步带轮能通过连接转盘和固定卡轴循环的带动导向装置在固定箱体内部进行循环的位移，从而配合限位单向阀对固定箱体内部废水的单向导流，进而对导入至固定箱体内部的废水进行循环的压滤，有效提高了设备对废水进行压滤处理的效率。
2.本发明通过设置混合装置，在设备进行传动时，伺服电机能通过传动导轴同步带动第三锥形齿轮和主动同步带轮进行转动，第三锥形齿轮能通过第三锥形齿轮和第二锥形齿轮为混合叶板提供动力，从而对混合箱体内部的废水和药剂进行混合，同时主动同步带轮能同步为压滤装置提供动力，使得压滤装置能同步对废水进行压滤，有效提高了设备对废水处理的效率，同时也提高设备对动力的利用效率。
（发明人：杨春红）
