公布日：2023.11.03
申请日：2023.09.28
分类号：C02F11/00(2006.01)I;B01D53/00(2006.01)I;C02F11/122(2019.01)I;C02F11/126(2019.01)I
摘要
本发明属于污泥臭气处理技术领域，特别涉及一种高浓度污泥除臭装置，包括有支撑架、连接筒、排气管、螺旋输送架、转动空心柱和导料环等，支撑架上连接有连接筒，连接筒上部连通有排气管，连接筒内底部连接有导料环，连接筒内部转动式连接有转动空心柱，转动空心柱上连接有螺旋输送架。本发明通过电机二驱动螺旋输送架和滑动杆转动，螺旋输送架将内筒下方的污泥往上输送，使污泥在进料桶内循环翻动，污泥内部臭气散出，从而对高浓度污泥进行处理，控制气泵二抽入空气，气流冲出恶臭气体，控制气泵一抽出恶臭气体，紫外线灯管处理恶臭气体，滑动杆与凸条接触，能够使清理条将通气孔中的污泥推出，避免通气孔堵塞，提高处理效果。
权利要求书

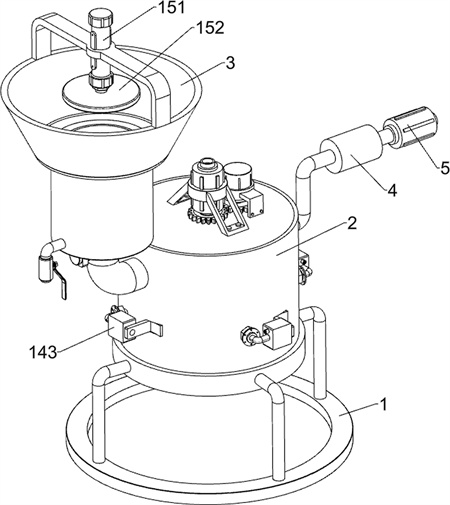

1.一种高浓度污泥除臭装置，包括有支撑架（1）、连接筒（2）、进料桶（3）和排气管（4），支撑架（1）上连接有连接筒（2），连接筒（2）上部连通有进料桶（3），连接筒（2）上部连通有排气管（4），其特征是：还包括有气泵一（5）、紫外线灯管（6）、螺旋输送架（7）、转动空心柱（71）、内筒（8）、导料环（9）、密封组件、驱动组件和通气机构，排气管（4）远离连接筒（2）的一端安装有气泵一（5），排气管（4）内部安装有紫外线灯管（6），连接筒（2）内底部连接有导料环（9），导料环（9）内侧为倾斜设置，导料环（9）上连接有内筒（8），连接筒（2）内部转动式连接有转动空心柱（71），转动空心柱（71）上连接有螺旋输送架（7），连接筒（2）上设有用于驱动螺旋输送架（7）转动的驱动组件，连接筒（2）上设有密封组件，转动空心柱（71）上设有通气机构;通气机构包括有凸条（111）、气泵二（112）、连通块（113）、滑动杆（114）和清理组件，内筒（8）内壁周向间隔连接有若干个凸条（111），连接筒（2）顶部安装有气泵二（112），气泵二（112）与转动空心柱（71）连通，转动空心柱（71）上连通有两列连通块（113），连通块（113）上均开有两个圆孔，连通块（113）上均滑动式连接有滑动杆（114），滑动杆（114）转动会间歇地与凸条（111）接触，滑动杆（114）靠近相邻连通块（113）的一端上下两侧均开有若干个通气孔，滑动杆（114）内设有用于清理通气孔的清理组件;清理组件包括有滑动板（121）、清理条（122）、压缩弹簧一（123）和挤压块（124），滑动杆（114）靠近相邻连通块（113）的一端内部均滑动式连接有两个滑动板（121），滑动板（121）与相邻滑动杆（114）之间均连接有压缩弹簧一（123），同一滑动杆（114）内的两个滑动板（121）相互远离的一侧均连接有若干个清理条（122），清理条（122）与通气孔一一对齐，清理条（122）运动均会伸入相邻的通气孔内以清理通气孔，连通块（113）内部均连接有挤压块（124），滑动板（121）往靠近转动空心柱（71）的一侧运动均会与挤压块（124）接触；将待处理的高浓度污泥加入进料桶（3）中，污泥流入连接筒（2）内，在导料环（9）的导流作用下污泥进入内筒（8）下方，通过驱动组件带动转动空心柱（71）、螺旋输送架（7）、连通块（113）和滑动杆（114）转动，螺旋输送架（7）将内筒（8）下方的污泥往上输送，输送至螺旋输送架（7）顶部的污泥在重力作用下落入内筒（8）外壁与连接筒（2）之间，污泥再次沿着导料环（9）进入内筒（8）下方，同时控制气泵二（112）将外部空气抽入转动空心柱（71）内，气流通过连通块（113）进入滑动杆（114）内，气流再从通气孔喷出，滑动杆（114）转动与凸条（111）接触时，凸条（111）挤压滑动杆（114）往靠近连通块（113）的一侧运动，进而带动滑动板（121）和清理条（122）往靠近挤压块（124）的一侧运动，挤压块（124）挤压滑动板（121），使得清理条（122）伸入通气孔中，清理条（122）将通气孔中的污泥推出，并且连通块（113）将滑动杆（114）表面推出的污泥刮落，当滑动杆（114）转动与凸条（111）分离时，在气流的作用下会推动滑动杆（114）运动复位。
2.按照权利要求1所述的一种高浓度污泥除臭装置，其特征是：密封组件包括有密封盖板（21）和电机一（22），连接筒（2）底部转动式连接有密封盖板（21），连接筒（2）下部连接有电机一（22），电机一（22）的输出轴与密封盖板（21）连接。
3.按照权利要求1所述的一种高浓度污泥除臭装置，其特征是：驱动组件包括有电机二（101）、齿轮一（102）和齿轮二（103），连接筒（2）顶部连接有电机二（101），电机二（101）的输出轴上连接有齿轮一（102），转动空心柱（71）上部连接有齿轮二（103），齿轮二（103）与齿轮一（102）啮合。
4.按照权利要求1所述的一种高浓度污泥除臭装置，其特征是：还包括有刮除机构，刮除机构包括有连接板（131）、推板（132）和刮板（133），转动空心柱（71）上端均连接有两个连接板（131），连接板（131）均与连接筒（2）内顶部接触，连接板（131）远离转动空心柱（71）的一端均连接有推板（132），推板（132）均与连接筒（2）内壁接触，推板（132）远离连接板（131）的一端均连接有刮板（133），刮板（133）均与导料环（9）接触。
5.按照权利要求4所述的一种高浓度污泥除臭装置，其特征是：还包括有喷洒机构，喷洒机构包括有滑动架（142）、活塞框（143）、活塞板（144）、压缩弹簧二（145）、喷头（146）和进液管（147），连接筒（2）外壁周向间隔安装有四个用于喷洒除菌剂的喷头（146），喷头（146）上均连通有活塞框（143），活塞框（143）上均滑动式连接有设有斜面的滑动架（142），滑动架（142）均与连接筒（2）滑动密封连接，推板（132）转动会间歇地与滑动架（142）接触，滑动架（142）上均连接有活塞板（144），活塞板（144）均与活塞框（143）密封滑动连接，活塞板（144）与相邻活塞框（143）之间均连接有压缩弹簧二（145），活塞框（143）靠近相邻喷头（146）的一侧均安装有进液管（147），进液管（147）和喷头（146）内部均设有单向阀。
6.按照权利要求1所述的一种高浓度污泥除臭装置，其特征是：还包括有压料机构，压料机构包括有电动推杆（151）、压板（152）、过滤筒（153）、排液管（154）、电机三（155）和阀门（156），进料桶（3）顶部连接有电动推杆（151），电动推杆（151）的伸缩杆上连接有压板（152），进料桶（3）内部连接有过滤筒（153），过滤筒（153）上开有若干个滤孔，进料桶（3）下部安装有排液管（154），进料桶（3）下部连接有电机三（155），进料桶（3）下部内部转动式连接有阀门（156），电机三（155）的输出轴与阀门（156）连接。
7.按照权利要求1所述的一种高浓度污泥除臭装置，其特征是：挤压块（124）远离转动空心柱（71）的一侧均设有两个斜面。
发明内容
为了克服现有技术处理高浓度污泥时，污泥储存区的污泥堆积在一起，深层污泥内部的臭气难以有效散出，除臭效果有限的缺点，本发明的目的是提供一种能够提高处理效果的高浓度污泥除臭装置。
本发明的技术实施方案是：一种高浓度污泥除臭装置，包括有支撑架、连接筒、进料桶和排气管，支撑架上连接有连接筒，连接筒上部连通有进料桶，连接筒上部连通有排气管，还包括有气泵一、紫外线灯管、螺旋输送架、转动空心柱、内筒、导料环、密封组件、驱动组件和通气机构，排气管远离连接筒的一端安装有气泵一，排气管内部安装有紫外线灯管，连接筒内底部连接有导料环，导料环内侧为倾斜设置，导料环上连接有内筒，连接筒内部转动式连接有转动空心柱，转动空心柱上连接有螺旋输送架，连接筒上设有用于驱动螺旋输送架转动的驱动组件，连接筒上设有密封组件，转动空心柱上设有通气机构。
可选地，密封组件包括有密封盖板和电机一，连接筒底部转动式连接有密封盖板，连接筒下部连接有电机一，电机一的输出轴与密封盖板连接。
可选地，驱动组件包括有电机二、齿轮一和齿轮二，连接筒顶部连接有电机二，电机二的输出轴上连接有齿轮一，转动空心柱上部连接有齿轮二，齿轮二与齿轮一啮合。
可选地，通气机构包括有凸条、气泵二、连通块、滑动杆和清理组件，内筒内壁周向间隔连接有若干个凸条，连接筒顶部安装有气泵二，气泵二与转动空心柱连通，转动空心柱上连通有两列连通块，连通块上均开有两个圆孔，连通块上均滑动式连接有滑动杆，滑动杆转动会间歇地与凸条接触，滑动杆靠近相邻连通块的一端上下两侧均开有若干个通气孔，滑动杆内设有用于清理通气孔的清理组件。
可选地，清理组件包括有滑动板、清理条、压缩弹簧一和挤压块，滑动杆靠近相邻连通块的一端内部均滑动式连接有两个滑动板，滑动板与相邻滑动杆之间均连接有压缩弹簧一，同一滑动杆内的两个滑动板相互远离的一侧均连接有若干个清理条，清理条与通气孔一一对齐，清理条运动均会伸入相邻的通气孔内以清理通气孔，连通块内部均连接有挤压块，滑动板往靠近转动空心柱的一侧运动均会与挤压块接触。
可选地，还包括有刮除机构，刮除机构包括有连接板、推板和刮板，转动空心柱上端均连接有两个连接板，连接板均与连接筒内顶部接触，连接板远离转动空心柱的一端均连接有推板，推板均与连接筒内壁接触，推板远离连接板的一端均连接有刮板，刮板均与导料环接触。
可选地，还包括有喷洒机构，喷洒机构包括有滑动架、活塞框、活塞板、压缩弹簧二、喷头和进液管，连接筒外壁周向间隔安装有四个用于喷洒除菌剂的喷头，喷头上均连通有活塞框，活塞框上均滑动式连接有设有斜面的滑动架，滑动架均与连接筒滑动密封连接，推板转动会间歇地与滑动架接触，滑动架上均连接有活塞板，活塞板均与活塞框密封滑动连接，活塞板与相邻活塞框之间均连接有压缩弹簧二，活塞框靠近相邻喷头的一侧均安装有进液管，进液管和喷头内部均设有单向阀。
可选地，还包括有压料机构，压料机构包括有电动推杆、压板、过滤筒、排液管、电机三和阀门，进料桶顶部连接有电动推杆，电动推杆的伸缩杆上连接有压板，进料桶内部连接有过滤筒，过滤筒上开有若干个滤孔，进料桶下部安装有排液管，进料桶下部连接有电机三，进料桶下部内部转动式连接有阀门，电机三的输出轴与阀门连接。
可选地，挤压块远离转动空心柱的一侧均设有两个斜面。
与现有技术相比，本发明具有如下优点：1、本发明通过电机二驱动螺旋输送架和滑动杆转动，螺旋输送架将内筒下方的污泥往上输送，使污泥在进料桶内循环翻动，污泥内部臭气散出，从而对高浓度污泥进行处理，控制气泵二抽入空气，气流冲出恶臭气体，控制气泵一抽出恶臭气体，紫外线灯管处理恶臭气体，滑动杆与凸条接触，能够使清理条将通气孔中的污泥推出，避免通气孔堵塞，提高处理效果。
2、本发明的转动空心柱转动时，带动连接板、推板和刮板转动刮落污泥，从而避免污泥粘在连接筒内顶部、连接筒内壁和导料环上，保证能够完全地对污泥进行处理。
3、本发明通过进液管外接除菌剂管道，推板转动会推动滑动架，使除菌剂抽入活塞框内，推板越过滑动架时，活塞板将活塞框内除菌剂挤出，从而自动使除菌剂间歇地从喷头喷出，有效地对污泥中的细菌进行消杀，减少细菌的繁殖，通过电动推杆驱动压板往下压实污泥，使污泥中的污水挤出，以降低污泥含水量。
（发明人：田卓;严兴;叶永鹏;吴旸;何志星;谭泳斌;姚瑛）
