公布日：2023.11.10
申请日：2023.08.16
分类号：C02F9/00(2023.01)I;C02F11/122(2019.01)I;C02F1/00(2023.01)N;C02F1/40(2023.01)N;C02F1/28(2023.01)N;C02F1/42(2023.01)N;C02F1/44(2023.01)N;C02F1
/52(2023.01)N;C02F1/66(2023.01)N;C02F1/469(2023.01)N
摘要
本发明公开了一种三元前驱体废水除油除硬过滤并制备酸碱的方法，按下述步骤进行：步骤S1:将三元前驱体废水进行第一级除油处理得到除油后的三元前驱体废水，三元前驱体废水进入中间水箱；步骤S2：将步骤S1中的三元前驱体废水通过多介质过滤器进行多介质过滤处理，去除水中的杂质，得到过滤后的料液及多介质过滤器冲洗废水，多介质过滤器冲洗废水排至废水收集池；步骤S3：将步骤S2中的料液通过活性炭过滤器进行活性炭过滤处理，对铁、锰离子及油份进行吸附；本发明以三元前驱体废水为原料制得酸碱液，实现资源循环利用，且具备原材料利用率高的特点。
权利要求书
1.一种三元前驱体废水除油除硬过滤并制备酸碱的方法，其特征在于：按下述步骤进行：步骤S1:将三元前驱体废水进行第一级除油处理得到除油后的三元前驱体废水，三元前驱体废水进入中间水箱；步骤S2：将步骤S1中的三元前驱体废水通过多介质过滤器进行多介质过滤处理，去除水中的杂质，得到过滤后的料液及多介质过滤器冲洗废水，多介质过滤器冲洗废水排至废水收集池；步骤S3：将步骤S2中的料液通过活性炭过滤器进行活性炭过滤处理，对铁、锰离子及油份进行吸附，得到活性炭过滤器产水及活性炭过滤器冲洗废水，活性炭过滤器产水进入炭滤产水箱，活性炭过滤器冲洗废水排至废水收集池；步骤S4：将步骤S3中的活性炭过滤器产水进行二级除油处理，得到料液以及除油树脂再生废液；步骤S5：将步骤S4中的料液通过三级树脂软化器进行三级软化除硬处理，得到软化除重后的料液及三级软化树脂的再生废液，再生废液经中和后排至废水收集池；步骤S6：将步骤S5中的软化除重后的料液通过超滤系统进行除杂处理，得到超滤产水和超滤废水，超滤废水进入中间水箱与三元前驱体废水混合；步骤S7：步骤S6中的超滤产水进入双极膜系统进行处理，得到稀盐水、酸液以及碱液，稀盐水进入稀盐水收集水箱，酸液进入酸水箱，碱液进入碱水箱内。
2.根据权利要求1所述的三元前驱体废水除油除硬过滤并制备酸碱的方法，其特征在于：还包括稀盐水的多级淡化，按下述步骤进行：步骤A1：步骤S7中的稀盐水进入一级RO系统进行浓缩淡化得到一级浓水和一级淡水，一级浓水进入炭滤产水箱，一级淡水进入一级淡水箱；步骤A2：步骤A1的一级淡水进入二级RO系统进行二次脱盐处理，得到二级浓水和二级淡水，二级浓水进入稀盐水收集水箱，二级淡水进入二级淡水箱；步骤A3：步骤A2的二级淡水进入三级RO系统进行三次脱盐处理，得到三级浓水和三级淡水，三级浓水进入一级淡水箱，三级淡水进入纯水箱。
3.根据权利要求1所述的三元前驱体废水除油除硬过滤并制备酸碱的方法，其特征在于：废水收集池内的废水在高密反应沉淀池内加药反应沉淀处理得到澄清液及污泥，澄清液进入中间水箱，污泥进入板框压滤机内进行板框压滤得到干泥和板框滤液，板框滤液回到废水收集池内。
4.根据权利要求1所述的三元前驱体废水除油除硬过滤并制备酸碱的方法，其特征在于：所述步骤S7中的酸液及碱液采用纯水箱内的纯水进行接液。
5.根据权利要求2所述的三元前驱体废水除油除硬过滤并制备酸碱的方法，其特征在于：所述纯水箱内的纯水与步骤S7的酸液及碱液在树脂酸碱再生罐混合后用于三级树脂软化器的酸碱再生。
6.根据权利要求1所述的三元前驱体废水除油除硬过滤并制备酸碱的方法，其特征在于：所述步骤S1的第一级出油采用除油滤芯形式，所述步骤S4的二级出油处理采用除油树脂形式。
7.根据权利要求1所述的三元前驱体废水除油除硬过滤并制备酸碱的方法，其特征在于：所述步骤S7中双极膜系统处理后的稀盐水经PH调节至中性后进入稀盐水收集水箱。

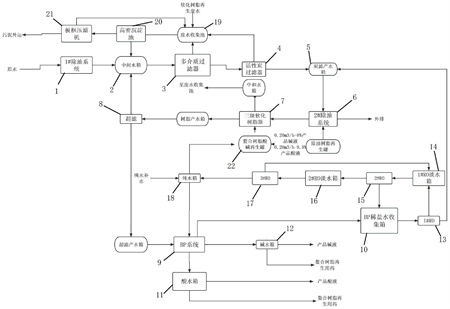

8.根据权利要求1-7任一项所述的三元前驱体废水除油除硬过滤并制备酸碱的方法的装置，其特征在于：包括依次相连的一级除油系统(1)、中间水箱(2)、多介质过滤器(3)、活性炭过滤器(4)、炭滤产水箱(5)、二级除油系统(6)、三级软化树脂器(7)、超滤系统(8)和双极膜系统(9)；所述双极膜系统(9)的末端分别连接有稀盐水收集水箱(10)、酸水箱(11)和碱水箱(12)，稀盐水收集水箱(10)的末端依次连接有一级RO系统(13)、一级淡水箱(14)、二级RO系统(15)、二级淡水箱(16)、三级RO系统(17)和纯水箱(18)，一级RO系统(13)与炭滤产水箱(5)相连，二级RO系统(15)与稀盐水收集水箱(10)相连，三级RO系统(17)与一级淡水箱(14)相连；所述三级树脂软化器(7)上连接有树脂酸碱再生罐(22)。
9.根据权利要求8所述的三元前驱体废水除油除硬过滤并制备酸碱的方法的装置，其特征在于：还包括与多介质过滤器(3)、活性炭过滤器(4)、三级树脂软化器(7)相连的废水收集池(19)，废水收集池(19)末端依次设有高密反应沉淀池(20)和板框压滤机(21)，高密反应沉淀池(20)与中间水箱(2)相连，板框压滤机(21)末端与废水收集池(19)相连。
发明内容
本发明的目的在于，提供一种三元前驱体废水除油除硬过滤并制备酸碱的方法。本发明以三元前驱体废水为原料制得酸碱液，实现资源循环利用，且具备原材料利用率高的特点。
本发明的技术方案：一种三元前驱体废水除油除硬过滤并制备酸碱的方法，按下述步骤进行：
步骤S1:将三元前驱体废水进行第一级除油处理得到除油后的三元前驱体废水，三元前驱体废水进入中间水箱；
步骤S2：将步骤S1中的三元前驱体废水通过多介质过滤器进行多介质过滤处理，去除水中的杂质，得到过滤后的料液及多介质过滤器冲洗废水，多介质过滤器冲洗废水排至废水收集池；
步骤S3：将步骤S2中的料液通过活性炭过滤器进行活性炭过滤处理，对铁、锰离子及油份进行吸附，得到活性炭过滤器产水及活性炭过滤器冲洗废水，活性炭过滤器产水进入炭滤产水箱，活性炭过滤器冲洗废水排至废水收集池；
步骤S4：将步骤S3中的活性炭过滤器产水进行二级除油处理，得到料液以及除油树脂再生废液；
步骤S5：将步骤S4中的料液通过三级树脂软化器进行三级软化除硬处理，得到软化除重后的料液及三级软化树脂的再生废液，再生废液经中和后排至废水收集池；
步骤S6：将步骤S5中的软化除重后的料液通过超滤系统进行除杂处理，得到超滤产水和超滤废水，超滤废水进入中间水箱与三元前驱体废水混合；
步骤S7：步骤S6中的超滤产水进入双极膜系统进行处理，得到稀盐水、酸液以及碱液，稀盐水进入稀盐水收集水箱，酸液进入酸水箱，碱液进入碱水箱内；
上述的三元前驱体废水除油除硬过滤并制备酸碱的方法中，还包括稀盐水的多级淡化，按下述步骤进行：
步骤A1：步骤S7中的稀盐水进入一级RO系统进行浓缩淡化得到一级浓水和一级淡水，一级浓水进入炭滤产水箱，一级淡水进入一级淡水箱；
步骤A2：步骤A1的一级淡水进入二级RO系统进行二次脱盐处理，得到二级浓水和二级淡水，二级浓水进入稀盐水收集水箱，二级淡水进入二级淡水箱；
步骤A3：步骤A2的二级淡水进入三级RO系统进行三次脱盐处理，得到三级浓水和三级淡水，三级浓水进入一级淡水箱，三级淡水进入纯水箱。
前述的三元前驱体废水除油除硬过滤并制备酸碱的方法中，废水收集池内的废水在高密反应沉淀池内加药反应沉淀处理得到澄清液及污泥，澄清液进入中间水箱，污泥进入板框压滤机内进行板框压滤得到干泥和板框滤液，板框滤液回到废水收集池内。
前述的三元前驱体废水除油除硬过滤并制备酸碱的方法中，所述步骤S7中的酸液及碱液采用纯水箱内的纯水进行接液。
前述的三元前驱体废水除油除硬过滤并制备酸碱的方法中，所述纯水箱内的纯水与步骤S7的酸液及碱液在树脂酸碱再生罐混合后用于三级树脂软化器的酸碱再生。
前述的三元前驱体废水除油除硬过滤并制备酸碱的方法中，所述步骤S1的第一级出油采用除油滤芯形式，所述步骤S4的二级出油处理采用除油树脂形式。
前述的三元前驱体废水除油除硬过滤并制备酸碱的方法中，所述步骤S7中双极膜系统处理后的稀盐水经PH调节至中性后进入稀盐水收集水箱。
前述的三元前驱体废水除油除硬过滤并制备酸碱的方法的装置，包括依次相连的一级除油系统、中间水箱、多介质过滤器、活性炭过滤器、炭滤产水箱、二级除油系统、三级软化树脂器、超滤系统和双极膜系统；所述双极膜系统的末端分别连接有稀盐水收集水箱、酸水箱和碱水箱，稀盐水收集水箱的末端依次连接有一级RO系统、一级淡水箱、二级RO系统、二级淡水箱、三级RO系统和纯水箱，一级RO系统与炭滤产水箱相连，二级RO系统与稀盐水收集水箱相连，三级RO系统与一级淡水箱相连；所述三级树脂软化器上连接有树脂酸碱再生罐。
前述的三元前驱体废水除油除硬过滤并制备酸碱的方法的装置，还包括与多介质过滤器、活性炭过滤器、三级树脂软化器相连的废水收集池，废水收集池末端依次设有高密反应沉淀池和板框压滤机，高密反应沉淀池与中间水箱相连，板框压滤机末端与废水收集池相连。
与现有技术相比，本发明具有以下有益效果：
三元前驱体废水经过第一级除油处理吸附水中的油污得到除油后的三元前驱体废水，三元前驱体废水通过多介质过滤器进行多介质过滤处理，去除水中的杂质，得到过滤后的料液及多介质过滤器冲洗废水、料液通过活性炭过滤器进行活性炭过滤处理，对铁、锰离子及油份进行吸附，得到活性炭过滤器产水及活性炭过滤器冲洗废水、活性炭过滤器产水进行二级除油处理得到料液，料液通过三级树脂软化器进行三级软化除硬处理得到软化除重后的料液，软化除重后的料液通过超滤系统进行除杂处理，得到超滤产水，超滤产水再经过双极膜系统的离子交换得到稀盐水、酸液以及碱液，完成酸碱的制备，实现三元前驱体废水的利用；此外，多介质过滤处理、活性炭过滤处理以及三级软化除硬处理后得到的废水被收集进入到废水收集池，废水收集池内的废水被再次处理用于新一轮次的酸碱制备，实现原料的充分利用；同时稀盐水进一步通过三级反渗透系统得到纯水，处理过程中一级浓水、二级浓水以及三级浓水均受到反复利用，进一步提升原材料的利用率。
（发明人：谭渊清;丁冰;马栋豪;董柱永;周伟良）
