公布日：2024.05.28
申请日：2024.04.28
分类号：B01D35/02(2006.01)I;B01D33/35(2006.01)I;B01D33/46(2006.01)I;B01D33/76(2006.01)I;C02F1/00(2023.01)I
摘要
本发明涉及污水处理技术领域，且公开了一种污水二级处理系统及处理方法，包括分流管，分流管的前端固定连接有初级过滤机构，分流管的后端连接有用于二次过滤的第一过滤管，初级过滤机构的前端连接并连通有进水管，第一过滤管的后端连接并连通有出水管，分流管内设置有中期过滤机构，将污水管接入到进水管上并向进水管内注入污水，污水进入到初级过滤机构内后，通过第一过滤网的初步过滤后，进入到分流管内，通过分流管内的两个中期过滤机构进行进一步过滤处理，然后集中输送到第一过滤管内，通过第三过滤网的过滤后排出到出水管内完成污水过滤处理，通过多级过滤处理的方式，达到更好的污水处理效果。
权利要求书

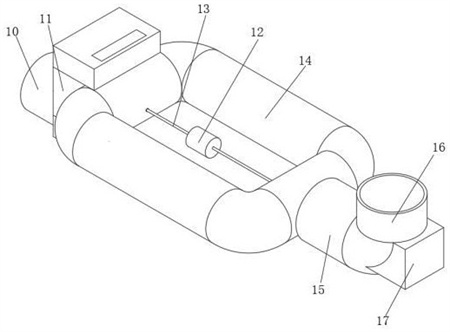

1.一种污水二级处理系统，包括分流管（14），其特征在于：所述分流管（14）的前端固定连接有用于第一次过滤的初级过滤机构（11），所述分流管（14）的后端连接有用于二次过滤的第一过滤管（15），所述初级过滤机构（11）的前端连接并连通有进水管（10），所述第一过滤管（15）的后端连接并连通有出水管（16），所述第一过滤管（15）和出水管（16）的连接处固定连接有用于收集的第一收集箱（17）；其中，所述分流管（14）设计为环形，分流管（14）由两个横管和两个纵管组成，两个纵管内设置有中期过滤机构；其中，所述分流管（14）的前端横管内设置有用于连接并带动中期过滤机构活动的驱动机构；所述分流管（14）的外部中间位置设置有双向旋转电机（12），所述双向旋转电机（12）的前后端的输出轴上均连接有转轴一（13），两个所述转轴一（13）伸入分流管（14）的两个横管内；所述驱动机构包括有第一框架（24），所述第一框架（24）的上下端均固定安装有第二转轴（25），且两个第二转轴（25）均活动卡合在分流管（14）前端横管的内壁上，且利用第二转轴（25）的活动连接效果使第一框架（24）在分流管（14）的前端横管内进行偏转；所述第一框架（24）的内圈设计为中框（26），所述中框（26）内横向安装有第三转轴（27），所述第三转轴（27）上转动安装有导向板（35）；其中，所述导向板（35）在第三转轴（27）上自由转动，且所述导向板（35）上固定安装驱动杆（21），所述驱动杆（21）与导向板（35）分别位于第一框架（24）的前端和后端；其中，所述导向板（35）设计为端面由中轴线向着两侧倾斜的扇形块；其中，所述导向板（35）上后端中轴线位置转动安装有第五转轴（36），所述第五转轴（36）上固定安装有转盘（37），所述转盘（37）固定连接到转轴一（13）上；所述第一框架（24）的左右两侧均固定安装有联动机构，所述联动机构包括有第一圆环（28）、第四转轴（29）和第二圆环（30），所述第二圆环（30）上固定安装第四转轴（29），所述第一圆环（28）转动连接在第四转轴（29）上；其中，所述第二圆环（30）上固定安装有第二连杆（31），所述第一圆环（28）固定连接到第一框架（24）的两侧；其中，所述第二连杆（31）上同样连接有一个联动机构，且通过联动机构转动连接到中期过滤机构上；其中，所述转轴一（13）伸入到分流管（14）内的位置且在分流管（14）的壁上固定安装有密封垫圈（38）用于密封；所述中期过滤机构包括有第一固定框（32），所述第一固定框（32）与联动机构的第一圆环（28）固定连接且第一固定框（32）通过第一圆环（28）在第四转轴（29）上转动连接；所述第一固定框（32）的中间固定安装有第二过滤网（33），所述第二过滤网（33）的中心位置开设有凹孔（60），所述凹孔（60）内壁上开设有弧形槽（61），所述凹孔（60）内活动安装第一清洁机构（34）；所述第一清洁机构（34）包括有活动杆（58）和第二清洁刷（59），所述活动杆（58）固定安装第二清洁刷（59）且活动杆（58）与第二过滤网（33）相接触并用于清理第二过滤网（33）；所述第一清洁机构（34）还包括有块体（51），所述块体（51）上固定安装有凸起块（52），所述块体（51）活动卡合在凹孔（60）内，所述块体（51）活动卡合在弧形槽（61）内；所述块体（51）上固定安装有方杆（53），所述方杆（53）呈方形；所述方杆（53）上活动安装有方形环（54），所述方杆（53）上固定安装有连接盘（56），所述连接盘（56）上固定安装有固定杆（57），所述固定杆（57）固定连接在分流管（14）纵管的内壁上；所述方形环（54）与活动杆（58）固定连接，所述方杆（53）上套设有弹簧（55），且弹簧（55）位于方形环（54）和连接盘（56）之间。
2.根据权利要求1所述的一种污水二级处理系统，其特征在于：所述初级过滤机构（11）包括有第二过滤管（18），所述第二过滤管（18）与进水管（10）以及分流管（14）的前端横管相连通，所述第二过滤管（18）内活动卡合有第一过滤网（20），所述第一过滤网（20）的后端固定连接有驱动杆（21），且驱动杆（21）带动第一过滤网（20）在第二过滤管（18）内上下活动；其中，所述第一过滤网（20）呈弧形设计，第一过滤网（20）呈向前端凸出的方式设置。
3.根据权利要求2所述的一种污水二级处理系统，其特征在于：所述第二过滤管（18）的上下端均固定安装有第二收集箱（19），所述第二收集箱（19）内固定安装有第一连杆（22），所述第一连杆（22）上固定安装有第一清洁刷（23），所述第一清洁刷（23）与第一过滤网（20）的凸面向接触且用于清洁第一过滤网（20）的凸面。
4.根据权利要求3所述的一种污水二级处理系统，其特征在于：所述第一过滤管（15）内壁的上下端均转动安装有转轴六（42），两个转轴六（42）之间固定安装有第二固定框（39），所述第二固定框（39）上固定安装有第三过滤网（40）；其中，所述第二固定框（39）和第三过滤网（40）在第一过滤管（15）内竖直设置；所述第二固定框（39）的侧面开设有凹槽（41），所述凹槽（41）内活动安装有滑块（46），所述滑块（46）上固定安装有第三连接杆（45），所述第三连接杆（45）上固定安装有第二连接块（44），所述第二连接块（44）固定连接有第一连接块（43），使第一连接块（43）固定连接到转轴一（13）上；其中，所述第三连接杆（45）设为弧形，且转轴一（13）带动第一连接块（43）、第二连接块（44）和第三连接杆（45）转动，使滑块（46）在凹槽（41）内滑动，从而使第三过滤网（40）在第一过滤管（15）内往复转动。
5.根据权利要求4所述的一种污水二级处理系统，其特征在于：所述出水管（16）的侧面设有开口并通过开口与第一收集箱（17）相连通，所述开口位置固定安装有挡板（47），所述挡板（47）水平设置，所述挡板（47）下方的开口处底部固定安装有挡块（49），所述挡板（47）上方的开口处固定安装有第四过滤网（48），所述第一收集箱（17）的内部设置有收集仓（50）；其中，所述挡块（49）设计为三角形，且所述挡块（49）的侧面均设计为弧形。
6.根据权利要求5所述的一种污水二级处理系统，其特征在于：其处理方法为：A、开启双向旋转电机（12），由双向旋转电机（12）带动转轴一（13）转动；B、将污水管接入到进水管（10）上并向进水管（10）内注入污水，污水进入到初级过滤机构（11）内后，通过第一过滤网（20）的初步过滤；C、进入到分流管（14）内，通过分流管（14）内的两个中期过滤机构进行进一步过滤处理；D、然后集中输送到第一过滤管（15）内，通过第三过滤网（40）的过滤后排出到出水管（16）内完成污水过滤处理。
发明内容
（一）解决的技术问题
针对现有技术的不足，本发明提供了一种污水二级处理系统及处理方法。
（二）技术方案
为实现上述目的，本发明提供如下技术方案：一种污水二级处理系统，包括分流管，所述分流管的前端固定连接有用于第一次过滤的初级过滤机构，所述分流管的后端连接有用于二次过滤的第一过滤管，所述初级过滤机构的前端连接并连通有进水管，所述第一过滤管的后端连接并连通有出水管，所述第一过滤管和出水管的连接出固定连接有用于收集的第一收集箱；
其中，所述分流管设计为环形，分流管由两个横管和两个纵管组成，两个横管内设置有中期过滤机构；
其中，所述分流管的前端横管内设置有用于连接并带动中期过滤机构活动的驱动机构；
所述分流管的外部中间位置设置有双向旋转电机，所述双向旋转电机的前后端的输出轴上均连接有转轴一，两个所述转轴一伸入分流管的两个横管内。
优选的，所述初级过滤机构包括有第二过滤管，所述第二过滤管与进水管以及分流管的前端横管相连通，所述第二过滤管内活动卡合有第一过滤网，所述第一过滤网的后端固定连接有驱动杆且由驱动杆带动第一过滤网在第二过滤管内上下活动；
其中，所述第一过滤网呈弧形设计，第一过滤网呈向前端凸出的方式设置。
优选的，所述第二过滤管的上下端均固定安装有第二收集箱，所述第二收集箱上设置有开口，所述第二收集箱内固定安装有第一连杆，所述第一连杆上固定安装有第一清洁刷，所述第一清洁刷与第一过滤网的凸面向接触且用于清洁第一过滤网的凸面。
优选的，所述驱动机构包括有第一框架，所述第一框架的上下端均固定安装有第二转轴，且两个第二转轴均活动卡合在分流管前端横管的内壁上，且利用第二转轴的活动连接效果使第一框架在分流管的前端横管内进行偏转；
所述第一框架的内圈设计为中框，所述中框内横向安装有第三转轴，所述第三转轴上转动安装有导向板；
其中，所述导向板在第三转轴上自由转动，且所述导向板上固定安装驱动杆，所述驱动杆与导向板分别位于第一框架的前端和后端；
其中，所述导向板设计为端面由中轴线向着两侧倾斜的扇形块；
其中，所述导向板上后端中轴线位置转动安装有第五转轴，所述第五转轴上固定安装有转盘，所述转盘固定连接到转轴一上。
优选的，所述第一框架的左右两侧均固定安装有联动机构，所述联动机构包括有第一圆环、第四转轴和第二圆环，所述第二圆环上固定安装第四转轴，所述第一圆环转动连接在第四转轴上；
其中，所述第二圆环上固定安装有第二连杆，所述第一圆环固定连接到第一框架的两侧；
其中，所述第二连杆上同样连接有一个联动机构，且通过联动机构转动连接到中期过滤机构上；
其中，所述转轴一伸入到分流管内的位置且在分流管的壁上固定安装有密封垫圈用于密封。
优选的，所述中期过滤机构包括有第一固定框，所述第一固定框与联动机构的第一圆环固定连接且第一固定框在通过第一圆环在第四转轴上转动连接；
所述第一固定框的中间固定安装有第二过滤网，所述第二过滤网的中心位置开设有凹孔，所述凹孔内壁上开设有弧形槽，所述凹孔内活动安装在凹孔内转动的第一清洁机构；
所述第一清洁机构包括有活动杆和第二清洁刷，所述活动杆固定安装第二清洁刷且活动杆与第二过滤网相接触并用于清理第二过滤网。
优选的，所述第一清洁机构还包括有块体，所述块体上固定安装有凸起块，所述块体活动卡合在凹孔内，所述块体活动卡合在弧形槽内；
所述块体上固定安装有方杆，所述方杆呈方形；
所述方杆上活动安装有方形环，所述方杆上固定安装有连接盘，所述连接盘上固定安装有固定杆，所述固定杆固定连接在分流管纵管的内壁上；
所述方形环与活动杆固定连接，所述方杆上套设有弹簧，且弹簧位于方形环和连接盘之间。
优选的，所述第一过滤管内壁的上下端均转动安装有转轴六，两个转轴六之间固定安装有第二固定框，所述第二固定框上固定安装有第三过滤网；
其中，所述第二固定框和第三过滤网在第一过滤管内竖直设置；
所述第二固定框的侧面开设有凹槽，所述凹槽内活动安装有滑块，所述滑块上固定安装有第三连接杆，所述第三连接杆上固定安装有第二连接块，所述第二连接块固定连接有第一连接块，使第一连接块固定连接到转轴一上；
其中，所述第三连接杆设为弧形，且转轴一带动第一连接块、第二连接块和第三连接杆转动，使滑块在凹槽内滑动，从而使第三过滤网在第一过滤管内往复转动。
优选的，所述出水管的侧面设有开口并通过开口与第一收集箱相连通，所述开口位置固定安装有挡板，所述挡板水平设置，所述挡板下方的开口处底部固定安装有挡块，所述挡板上方的开口处固定安装有第四过滤网，所述第一收集箱的内部设置有收集仓；
其中，所述挡块设计为三角形，且所述挡块的侧面均设计为弧形。
优选的，
其处理方法为：
A、开启双向旋转电机，由双向旋转电机带动转轴一转动；
B、将污水管接入到进水管上并向进水管内注入污水，污水进入到初级过滤机构内后，通过第一过滤网的初步过滤；
C、进入到分流管内，通过分流管内的两个中期过滤机构进行进一步过滤处理；
D、然后集中输送到第一过滤管内，通过第三过滤网的过滤后排出到出水管内完成污水过滤处理。
（三）有益效果
与现有技术相比，本发明提供了一种污水二级处理系统及处理方法，具备以下有益效果：
1、该污水二级处理系统及处理方法，将污水管接入到进水管上并向进水管内注入污水，污水进入到初级过滤机构内后，通过第一过滤网的初步过滤后，进入到分流管内，通过分流管内的两个中期过滤机构进行进一步过滤处理，然后集中输送到第一过滤管内，通过第三过滤网的过滤后排出到出水管内完成污水过滤处理，通过多级过滤处理的方式，达到更好的污水处理效果。
2、该污水二级处理系统及处理方法，开启双向旋转电机，由双向旋转电机带动转轴一转动，从而使转轴一带动转盘进行转动，从而使导向板上下转动以及带动驱动杆上下转动，而由于第五转轴位于转盘的边缘处，在转盘转动时，第一框架通过第二转轴在分流管内进行转动，从而使第一固定框和第二过滤网在分流管内移动，利用分流管的形状设计，减少污水进入到分流管内的压力，减少流量，然后在集中输送到第一过滤管内，通过集中-分散-集中的方式，且每个位置均设置过滤机构，达到更好的过滤效果。
3、该污水二级处理系统及处理方法，在污水进入到初级过滤机构内后，通过第一过滤网过滤污水，由于驱动杆带动第一过滤网以第五转轴为轴进行转动，从而时第一过滤网在第二过滤管内上下移动，通过不同位置的第一过滤网过滤污水，达到更好的过滤效果，同时第一过滤网在移动时，第一过滤网的两端移动到第二收集箱内，利用第一清洁刷的清洁效果，达到清洁第一过滤网的效果，保持第一过滤网的清洁，从而使第一过滤网达到更好的过滤效果，而在第二收集箱上开设清洁口，达到清洁第一清洁刷的效果，使第一清洁刷可以更好的清洁第一过滤网。
4、该污水二级处理系统及处理方法，污水经过第一过滤网的过滤后移动到分流管内，且移动到导向板上，通过导向板的端面倾斜设计，从而使污水通过导向板的导向作用，进入到分流管的两个纵管内，而这时中期过滤机构对污水进行过滤，达到进一步的过滤处理效果。
5、该污水二级处理系统及处理方法，在第一固定框和第二过滤网移动时，由于块体和凸起块与凹孔和弧形槽的卡合效果，从而使块体和凹孔内移动时并转动，通过块体的转动效果，从而使第二清洁刷在第二过滤网上转动，达到清洁第二过滤网的效果，从而保证了第二过滤网的清洁度，达到更好的过滤效果。
6、该污水二级处理系统及处理方法，通过方形环和方杆的形状设置，使方形环和活动杆随着块体的转动而转动，且方形环在方杆上受到弹簧的弹力作用，使第二清洁刷始终与第二过滤网相接触，保证了第二清洁刷对方杆的清洁作用，达到更好清洁方杆的效果。
7、该污水二级处理系统及处理方法，然后污水集中输送到第一过滤管内，在第一过滤管内转轴一带动第三连接杆转动，从而带动第二固定框和第三过滤网进行往复翻转，在第三过滤网翻转时，利用第三过滤网的过滤可以更好的完成污水处理，而第三过滤网的翻转效果，利用水流的冲击效果，可以将第三过滤网上集中的杂质冲击后，达到收集杂质的效果。
8、该污水二级处理系统及处理方法，杂质被冲击到挡板位置后，污水进入到挡块内，然后通过第四过滤网的过滤效果使杂质进入到收集仓内，达到收集的效果。
（发明人：李冶明）
