公布日：2023.11.21
申请日：2023.10.10
分类号：C02F1/04(2023.01)I;B01D1/30(2006.01)I;B01F27/90(2022.01)I;B01F35/12(2022.01)I
摘要
本发明提供的一种用于医疗废水处理的蒸发器，包括蒸发器，所述蒸发器的顶部安装有废水加入口，所述蒸发器的内壁安装有用于搅拌废水的传动装置，所述蒸发器的一侧安装有烟气入口，所述蒸发器底部安装有废渣出口，所述蒸发器的顶部通过蒸馏出口连接有存储罐，所述存储罐的内壁安装有对存储罐内进行冷却的冷却装置，所述传动装置包括电机、转杆、搅拌杆、第一搅拌叶、第二搅拌叶和清洁刷，所述蒸发器的顶部固定有电机，所述蒸发器的内壁通过轴承转动连接有转杆；通过设置有传动装置，可以对蒸发器内的废水搅拌，并且对污水搅拌的同时还可以对蒸发器的内壁进行清洁，相较于现有的搅拌叶只能对废水进行搅拌，使得设备的适应性更广。
权利要求书

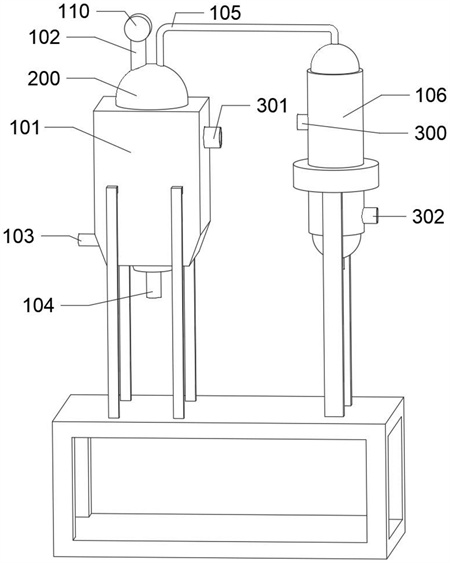

1.一种用于医疗废水处理的蒸发器，其特征在于，包括蒸发器(101)，所述蒸发器(101)的顶部安装有废水加入口(102)，所述蒸发器(101)的内壁安装有用于搅拌废水的传动装置(200)，所述蒸发器(101)的一侧安装有烟气入口(103)，所述蒸发器(101)底部安装有废渣出口(104)，所述蒸发器(101)的顶部通过蒸馏出口(105)连接有存储罐(106)，所述存储罐(106)的内壁安装有对存储罐(106)内进行冷却的冷却装置(300)。
2.根据权利要求1所述的一种用于医疗废水处理的蒸发器，其特征在于，所述传动装置(200)包括电机(201)、转杆(202)、搅拌杆(203)、第一搅拌叶(204)、第二搅拌叶(205)和清洁刷(206)，所述蒸发器(101)的顶部固定有电机(201)，所述蒸发器(101)的内壁通过轴承转动连接有转杆(202)，所述转杆(202)的靠近电机(201)的输出端的一端与电机(201)的输出端固定，所述转杆(202)的底部固定有搅拌杆(203)，所述搅拌杆(203)的中部固定有第一搅拌叶(204)，所述搅拌杆(203)的下端固定有第二搅拌叶(205)，所述第一搅拌叶(204)和第二搅拌叶(205)的外侧壁固定有清洁刷(206)，所述清洁刷(206)与蒸发器(101)的内壁接触。
3.根据权利要求1所述的一种用于医疗废水处理的蒸发器，其特征在于，所述冷却装置(300)包括烟气排出口(301)、冷却水排出口(302)、蒸馏水冷却器(303)、冷却水入口(304)和蒸馏水冷却排出口(305)，所述蒸发器(101)远离烟气入口(103)的一侧安装有烟气排出口(301)，所述存储罐(106)靠近蒸发器(101)的一些安装有冷却水排出口(302)，所述存储罐(106)的内壁固定有蒸馏水冷却器(303)，所述存储罐(106)远离冷却水排出口(302)的一侧安装有冷却水入口(304)，所述存储罐(106)的底部安装有蒸馏水冷却排出口(305)，所述冷却水入口(304)和蒸馏水冷却排出口(305)与蒸馏水冷却器(303)相连通。
4.根据权利要求1所述的一种用于医疗废水处理的蒸发器，其特征在于，所述蒸馏出口(105)与存储罐(106)连接处固定有密封圈(107)。
5.根据权利要求1所述的一种用于医疗废水处理的蒸发器，其特征在于，所述蒸发器(101)的内壁安装有导螺带(108)。
6.根据权利要求1所述的一种用于医疗废水处理的蒸发器，其特征在于，所述蒸发器(101)的外侧壁安装有保温层(109)。
7.根据权利要求1所述的一种用于医疗废水处理的蒸发器，其特征在于，所述蒸发器(101)的顶部安装有温度表(110)。
8.根据权利要求2所述的一种用于医疗废水处理的蒸发器，其特征在于，所述电机(201)为三相异步电动机。
发明内容
为解决上述技术问题，本发明一种用于医疗废水处理的蒸发器。
本发明的一种用于医疗废水处理的蒸发器，包括蒸发器，所述蒸发器的顶部安装有废水加入口，所述蒸发器的内壁安装有用于搅拌废水的传动装置，所述蒸发器的一侧安装有烟气入口，所述蒸发器底部安装有废渣出口，所述蒸发器的顶部通过蒸馏出口连接有存储罐，所述存储罐的内壁安装有对存储罐内进行冷却的冷却装置。
所述传动装置包括电机、转杆、搅拌杆、第一搅拌叶、第二搅拌叶和清洁刷，所述蒸发器的顶部固定有电机，所述蒸发器的内壁通过轴承转动连接有转杆，所述转杆的靠近电机的输出端的一端与电机的输出端固定，所述转杆的底部固定有搅拌杆，所述搅拌杆的中部固定有第一搅拌叶，所述搅拌杆的下端固定有第二搅拌叶，所述第一搅拌叶和第二搅拌叶的外侧壁固定有清洁刷，所述清洁刷与蒸发器的内壁接触。
优选的，所述冷却装置包括烟气排出口、冷却水排出口、蒸馏水冷却器、冷却水入口和蒸馏水冷却排出口，所述蒸发器远离烟气入口的一侧安装有烟气排出口，所述存储罐靠近蒸发器的一些安装有冷却水排出口，所述存储罐的内壁固定有蒸馏水冷却器，所述存储罐远离冷却水排出口的一侧安装有冷却水入口，所述存储罐的底部安装有蒸馏水冷却排出口，所述冷却水入口和蒸馏水冷却排出口与蒸馏水冷却器相连通。
优选的，所述蒸馏出口与存储罐连接处固定有密封圈。
优选地，所述蒸发器的内壁安装有导螺带。
优选的，所述蒸发器的外侧壁安装有保温层。
优选的，所述蒸发器的顶部安装有温度表。
优选的，所述电机为三相异步电动机。
与相关技术相比较，本发明提供的一种用于医疗废水处理的蒸发器具有如下有益效果：
1、该用于医疗废水处理的蒸发器，通过设置有传动装置，可以对蒸发器内的废水搅拌，并且对污水搅拌的同时还可以对蒸发器的内壁进行清洁，相较于现有的搅拌叶只能对废水进行搅拌，使得设备的适应性更广。
2、该用于医疗废水处理的蒸发器，通过设置有冷却装置，可以对存储罐内蒸发后的蒸馏水进行冷却，并进行排出且结构紧凑，占地面积小。
（发明人：王永清;谢青;王泽亮）
