公布日：2024.05.31
申请日：2024.04.10
分类号：C02F1/00(2023.01)I
摘要
本发明涉及污水处理技术领域，具体涉及一种生活污水处理用除臭装置，包括污水池和处理模块，污水池呈圆形结构，污水池的顶部开设有圆环形结构的驱动槽，处理模块由驱动底座和处理架组成，驱动底座呈弧形结构并滑动连接在驱动槽内，处理架呈长条形结构并固定连接在驱动底座的顶部，处理架远离驱动底座的一端延伸至污水池圆心的上方。本发明设计了除臭单元，通过除臭单元和导向杆的配合可以使得除臭剂穿过油污层直接与污水接触并混合，提高了除臭效果，同时，通过处理模块和移动模块的移动可以使得除臭单元在污水池内进行多方位除臭，具有较高的灵活性。
权利要求书

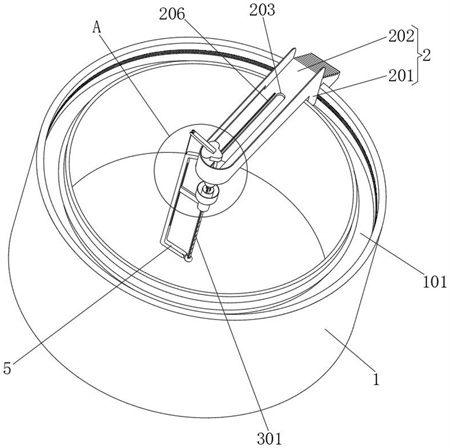

1.一种生活污水处理用除臭装置，包括污水池(1)和处理模块(2)，其特征在于：所述污水池(1)呈圆形结构，污水池(1)的顶部开设有圆环形结构的驱动槽(101)，处理模块(2)由驱动底座(201)和处理架(202)组成，驱动底座(201)呈弧形结构并滑动连接在驱动槽(101)内，处理架(202)呈长条形结构并固定连接在驱动底座(201)的顶部，处理架(202)远离驱动底座(201)的一端延伸至污水池(1)圆心的上方；处理架(202)上开设有长条状结构的调节凹槽(203)，调节凹槽(203)贯通处理架(202)，处理架(202)的顶部并位于调节凹槽(203)的一侧开设有移动滑槽(206)，移动滑槽(206)的上方设置有移动模块(3)，移动模块(3)的底部与移动滑槽(206)滑动连接，移动模块(3)的一侧并位于调节凹槽(203)的上方固定安装有固定架，固定架的底部固定安装有导向杆(301)，导向杆(301)的底部贯穿调节凹槽(203)并延伸进污水池(1)内，导向杆(301)内开设有升降滑槽(302)，升降滑槽(302)的两侧贯通导向杆(301)，升降滑槽(302)内滑动安装有升降滑块(303)，导向杆(301)的外侧套设有圆环形结构的除臭单元(4)，升降滑块(303)的两侧延伸出升降滑槽(302)并与除臭单元(4)的内环壁转动连接。
2.根据权利要求1所述的一种生活污水处理用除臭装置，其特征在于：所述除臭单元(4)的底部呈圆锥状结构，除臭单元(4)内开设有放料槽(401)，除臭单元(4)的外壁上开设有若干沿其周向均匀分布的抛料槽(402)，抛料槽(402)贯通除臭单元(4)并与放料槽(401)相连通，除臭单元(4)的外壁上通过弹簧铰链铰接有若干沿其周向均匀分布的密封板(403)，密封板(403)呈圆弧形结构，若干密封板(403)的安装位置与若干抛料槽(402)的开设位置一一对应，密封板(403)覆盖在对应的抛料槽(402)的外侧，密封板(403)靠近抛料槽(402)的一侧固定安装有密封垫片，除臭单元(4)的内环壁上开设有螺旋凹槽，导向杆(301)的外壁上固定开设有螺旋导轨，螺旋凹槽与螺旋导轨凹凸配合。
3.根据权利要求2所述的一种生活污水处理用除臭装置，其特征在于：所述密封板(403)的外壁上通过连接拉线固定连接有浮力球(406)。
4.根据权利要求2所述的一种生活污水处理用除臭装置，其特征在于：所述升降滑槽(302)的底部贯通导向杆(301)，升降滑块(303)的底部固定安装有导向拉绳(306)，移动模块(3)的顶部固定安装有固定支架(307)，固定支架(307)的一端延伸出处理架(202)并转动安装有收卷转轴(308)，导向拉绳(306)远离升降滑块(303)的一端延伸出升降滑槽(302)并固定安装在收卷转轴(308)上。
5.根据权利要求4所述的一种生活污水处理用除臭装置，其特征在于：所述移动模块(3)的外侧壁上固定安装有C型结构的导向架(5)，导向架(5)的底部与导向杆(301)的底部相齐平，导向架(5)的外壁上开设有限位槽(501)，导向拉绳(306)嵌设在限位槽(501)内。
6.根据权利要求5所述的一种生活污水处理用除臭装置，其特征在于：所述导向架(5)的内侧壁上开设有调节滑槽(502)，调节滑槽(502)内通过丝杠滑动连接有调节滑块(503)，调节滑块(503)的一侧延伸出调节滑槽(502)并通过横杆固定连接有套筒(504)，套筒(504)套设在导向杆(301)的外侧，套筒(504)的内径大于除臭单元(4)的外径，除臭单元(4)的外壁上套设有密封胶圈，套筒(504)的外壁上并位于横杆的上方固定安装有圆环形内凹结构的收集架(505)，收集架(505)的内壁底部开设有若干滤孔。
7.根据权利要求6所述的一种生活污水处理用除臭装置，其特征在于：所述收集架(505)内填充有吸油海绵。
8.根据权利要求2所述的一种生活污水处理用除臭装置，其特征在于：所述密封板(403)靠近放料槽(401)的一侧的侧壁上固定安装有搅拌叶片。
发明内容
本发明的目的是为了解决背景技术中的问题，而提出的一种生活污水处理用除臭装置。
为了实现上述目的，本发明采用了如下技术方案：一种生活污水处理用除臭装置，包括污水池和处理模块，所述污水池呈圆形结构，污水池的顶部开设有圆环形结构的驱动槽，处理模块由驱动底座和处理架组成，驱动底座呈弧形结构并滑动连接在驱动槽内，处理架呈长条形结构并固定连接在驱动底座的顶部，处理架远离驱动底座的一端延伸至污水池圆心的上方；
处理架上开设有长条状结构的调节凹槽，调节凹槽贯通处理架，处理架的顶部并位于调节凹槽的一侧开设有移动滑槽，移动滑槽的上方设置有移动模块，移动模块的底部与移动滑槽滑动连接，移动模块的一侧并位于调节凹槽的上方固定安装有固定架，固定架的底部固定安装有导向杆，导向杆的底部贯穿调节凹槽并延伸进污水池内，导向杆内开设有升降滑槽，升降滑槽的两侧贯通导向杆，升降滑槽内滑动安装有升降滑块，导向杆的外侧套设有圆环形结构的除臭单元，升降滑块的两侧延伸出升降滑槽并与除臭单元的内环壁转动连接。
在上述的一种生活污水处理用除臭装置中，所述除臭单元的底部呈圆锥状结构，除臭单元内开设有放料槽，除臭单元的外壁上开设有若干沿其周向均匀分布的抛料槽，抛料槽贯通除臭单元并与放料槽相连通，除臭单元的外壁上通过弹簧铰链铰接有若干沿其周向均匀分布的密封板，密封板呈圆弧形结构，若干密封板的安装位置与若干抛料槽的开设位置一一对应，密封板覆盖在对应的抛料槽的外侧，密封板靠近抛料槽的一侧固定安装有密封垫片，除臭单元的内环壁上开设有螺旋凹槽，导向杆的外壁上固定开设有螺旋导轨，螺旋凹槽与螺旋导轨凹凸配合。
在上述的一种生活污水处理用除臭装置中，所述密封板的外壁上通过连接拉线固定连接有浮力球。
在上述的一种生活污水处理用除臭装置中，所述升降滑槽的底部贯通导向杆，升降滑块的底部固定安装有导向拉绳，移动模块的顶部固定安装有固定支架，固定支架的一端延伸出处理架并转动安装有收卷转轴，导向拉绳远离升降滑块的一端延伸出升降滑槽并固定安装在收卷转轴上。
在上述的一种生活污水处理用除臭装置中，所述移动模块的外侧壁上固定安装有C型结构的导向架，导向架的底部与导向杆的底部相齐平，导向架的外壁上开设有限位槽，导向拉绳嵌设在限位槽内。
在上述的一种生活污水处理用除臭装置中，所述导向架的内侧壁上开设有调节滑槽，调节滑槽内通过丝杠滑动连接有调节滑块，调节滑块的一侧延伸出调节滑槽并通过横杆固定连接有套筒，套筒套设在导向杆的外侧，套筒的内径大于除臭单元的外径，除臭单元的外壁上套设有密封胶圈，套筒的外壁上并位于横杆的上方固定安装有圆环形内凹结构的收集架，收集架的内壁底部开设有若干滤孔。
在上述的一种生活污水处理用除臭装置中，所述收集架内填充有吸油海绵。
在上述的一种生活污水处理用除臭装置中，所述密封板靠近放料槽的一侧的侧壁上固定安装有搅拌叶片。
与现有的技术相比，本生活污水处理用除臭装置的优点在于：本发明设计了除臭单元，通过除臭单元和导向杆的配合可以使得除臭剂穿过油污层直接与污水接触并混合，提高了除臭效果，同时，通过处理模块和移动模块的移动可以使得除臭单元在污水池内进行多方位除臭，具有较高的灵活性，进一步提高了生活污水的除臭效果，且除臭单元盘配合套筒可以在除臭的同时对污水表面的油污层和杂质进行过滤，避免油污层过厚使得污水内部缺氧造成水体发臭，更进一步的提高了污水除臭效果。
（发明人：钱昌华;刘鹏超;吴宏芳）
