公布日：2023.11.24
申请日：2023.10.10
分类号：C02F3/28(2023.01)I;C02F101/30(2006.01)N
摘要
本发明公开了一种制药厂有机废水处理用厌氧罐及其使用方法，涉及有机废水处理技术领域，包括罐体，罐体内部设置有第一三相分离器，罐体内部设置有第二三相分离器，罐体外部固定连接有第一分离器，第一分离器外部固定连接有第二分离器，第二分离器外部固定连接有排气管，罐体外部设置有内循环管，罐体外部设置有布水机构，本发明中，到达可以挤压阻挡板并进到虹吸管道的水位后，开始虹吸将第一分离器内部液体吸入，通过内循环管回到罐体内部，液体在进到虹吸桶过程中会控制主动叶片转动，主动叶片带动螺纹叶转动，螺纹叶转动加快液体进入罐体内部，螺纹叶上的清理件随螺纹叶转动清理内循环管内壁，保证内循环管的干净。
权利要求书

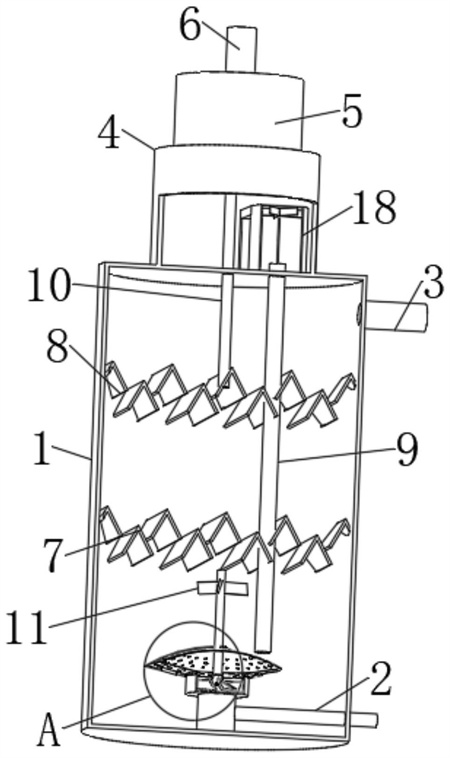

1.一种制药厂有机废水处理用厌氧罐，包括罐体(1)，其特征在于，所述罐体(1)内部设置有第一三相分离器(7)，所述罐体(1)内部设置有第二三相分离器(8)，所述罐体(1)外部固定连接有第一分离器(4)，所述第一分离器(4)外部固定连接有第二分离器(5)，所述第二分离器(5)外部固定连接有排气管(6)，所述罐体(1)内部设置有内循环管(9)，所述罐体(1)内部设置有布水机构，所述布水机构包括设置在罐体(1)内部的布水桶(17)，所述布水桶(17)外部设置有布水盘体(16)；所述第一分离器(4)内部固定连接有虹吸桶(18)，所述虹吸桶(18)外部固定连接有虹吸管道(20)，所述虹吸桶(18)内部转动连接有主动叶片(19)，所述主动叶片(19)外部固定连接有螺纹叶(33)，所述螺纹叶(33)外部设置有用于清理内循环管(9)的清理件(21)，所述虹吸管道(20)外部滑动连接有阻挡板(28)，所述虹吸管道(20)内部设置有给阻挡板(28)提供阻力的控制机构，所述控制机构包括设置在虹吸管道(20)外部的固定轴(24)，所述固定轴(24)外部滑动连接有连接轴(26)，所述连接轴(26)与阻挡板(28)之间固定连接。
2.根据权利要求1所述的一种制药厂有机废水处理用厌氧罐，其特征在于，所述罐体(1)外部设置有进水管(2)，所述罐体(1)外部设置有出水管(3)，所述进水管(2)与布水桶(17)之间固定连接，所述排气管(6)外部设置有控制阀，所述罐体(1)内部设置有上升管(10)。
3.根据权利要求1所述的一种制药厂有机废水处理用厌氧罐，其特征在于，所述布水机构包括设置在布水桶(17)内部的转动叶(13)，所述布水桶(17)与转动叶(13)之间转动连接，所述转动叶(13)外部固定连接有转动轴(12)，所述转动轴(12)外部固定连接有搅拌叶(11)。
4.根据权利要求1所述的一种制药厂有机废水处理用厌氧罐，其特征在于，所述布水盘体(16)与转动轴(12)之间转动连接，所述转动轴(12)外部固定连接有连接杆(14)，所述连接杆(14)外部转动连接有清理轴(15)。
5.根据权利要求1所述的一种制药厂有机废水处理用厌氧罐，其特征在于，所述第二分离器(5)与第一分离器(4)之间设置有用于提高气液分离效果的过滤板(30)。
6.根据权利要求1所述的一种制药厂有机废水处理用厌氧罐，其特征在于，所述虹吸管道(20)外部开设有第一滑槽(29)，所述阻挡板(28)与第一滑槽(29)之间滑动连接，所述虹吸管道(20)对应第一分离器(4)的位置地势低用于将液体和污泥通过虹吸管道(20)吸入。
7.根据权利要求1所述的一种制药厂有机废水处理用厌氧罐，其特征在于，所述固定轴(24)外部开设有第二滑槽(31)，所述连接轴(26)与第二滑槽(31)之间滑动连接，所述连接轴(26)外部开设有定位孔(27)，所述虹吸管道(20)外部开设有第三滑槽(32)，所述第三滑槽(32)外部滑动连接有定位轴(23)，所述定位轴(23)外部固定连接有第一弹簧(22)，所述第一弹簧(22)远离定位轴(23)的一侧与虹吸管道(20)之间滑动连接，所述连接轴(26)外部固定连接有第二弹簧(25)，所述第二弹簧(25)远离连接轴(26)的一侧与虹吸管道(20)之间固定连接，所述固定轴(24)外部开设有第二滑槽(31)，所述连接轴(26)与第二滑槽(31)之间滑动连接。
8.根据权利要求1-7任意一项所述的一种制药厂有机废水处理用厌氧罐的使用方法，其特征在于，包括以下步骤：步骤一：污水通过布水机构进入罐体(1)后，污水与厌氧微生物和淤泥通过布水机构充分混合和搅拌，以促进废水中有机物质与微生物的接触和反应，营养物和有机物质被厌氧微生物利用和分解；步骤二：在罐体(1)中，淤泥会逐渐沉降到底部形成淤泥层提供更大的接触面积和生物附着表面，一部分淤泥会从底部回流到反应器的上部，提供更多的微生物附着表面和继续降解有机物质；步骤三：经由第一三相分离器(7)与第二三相分离器(8)，厌氧消化过程中产生的气体通过上升管(10)进到第一分离器(4)中进行排放或者收集利用；步骤四：消化气中携带的液体和污泥进到第一分离器(4)后，通过过滤板(30)进行简单过滤，气体通过过滤板(30)从排气管(6)排出或者收集，剩余液体和污泥储存在第一分离器(4)内部，到达可以挤压阻挡板(28)并进到虹吸管道(20)的水位后，开始虹吸将第一分离器(4)内部液体吸入，通过内循环管(9)回到罐体(1)内部；步骤五：液体在进到虹吸桶(18)过程中会控制主动叶片(19)转动，主动叶片(19)带动螺纹叶(33)转动，螺纹叶(33)转动加快液体进入罐体(1)内部，液体加快的流速会从内循环管(9)出去对布水盘体(16)进行清理，同时螺纹叶(33)上的清理件(21)随螺纹叶(33)转动清理内循环管(9)内壁。
发明内容
本发明的目的是为了解决现有技术中存在三相分离器会将产生的消化气连同污泥一起提升至气液分离反应器，在这里甲烷等消化气随管道进入气柜，液体和污泥则通过内循环管回流至第一反应室中继续参加反应，此过程中污泥会在内循环管里沉淀粘附，时间久了会堵塞内循环管的缺点，而提出的一种制药厂有机废水处理用厌氧罐及其使用方法。
为了实现上述目的，本发明采用了如下技术方案：
一种制药厂有机废水处理用厌氧罐及其使用方法，包括罐体，所述罐体内部设置有第一三相分离器，所述罐体内部设置有第二三相分离器，所述罐体外部固定连接有第一分离器，所述第一分离器外部固定连接有第二分离器，所述第二分离器外部固定连接有排气管，所述罐体内部设置有内循环管，所述罐体内部设置有布水机构，所述布水机构包括设置在罐体内部的布水桶，所述布水桶外部设置有布水盘体；
所述第一分离器内部固定连接有虹吸桶，所述虹吸桶外部固定连接有虹吸管道，所述虹吸桶内部转动连接有主动叶片，所述主动叶片外部固定连接有螺纹叶，所述螺纹叶外部设置有用于清理内循环管的清理件，所述虹吸管道外部滑动连接有阻挡板，所述虹吸管道内部设置有给阻挡板提供阻力的控制机构，所述控制机构包括设置在虹吸管道外部的固定轴，所述固定轴外部滑动连接有连接轴，所述连接轴与阻挡板之间固定连接。
上述技术方案进一步包括：
优选的，所述罐体外部设置有进水管，所述罐体外部设置有出水管，所述进水管与布水桶之间固定连接，所述排气管外部设置有控制阀，所述罐体内部设置有上升管。
优选的，所述布水机构包括设置在布水桶内部的转动叶，所述布水桶与转动叶之间转动连接，所述转动叶外部固定连接有转动轴，所述转动轴外部固定连接有搅拌叶。
优选的，所述布水盘体与转动轴之间转动连接，所述转动轴外部固定连接有连接杆，所述连接杆外部转动连接有清理轴。
优选的，所述第二分离器与第一分离器之间设置有用于提高气液分离效果的过滤板。
优选的，所述虹吸管道外部开设有第一滑槽，所述阻挡板与第一滑槽之间滑动连接，所述虹吸管道对应第一分离器的位置地势低用于将液体和污泥通过虹吸管道吸入。
优选的，所述固定轴外部开设有第二滑槽，所述连接轴与第二滑槽之间滑动连接，所述连接轴外部开设有定位孔，所述虹吸管道外部开设有第三滑槽，所述第三滑槽外部滑动连接有定位轴，所述定位轴外部固定连接有第一弹簧，所述第一弹簧远离定位轴的一侧与虹吸管道之间滑动连接，所述连接轴外部固定连接有第二弹簧，所述第二弹簧远离连接轴的一侧与虹吸管道之间固定连接，所述固定轴外部开设有第二滑槽，所述连接轴与第二滑槽之间滑动连接。
一种制药厂有机废水处理用厌氧罐的使用方法，包括以下步骤：
步骤一：污水通过布水机构进入罐体后，污水与厌氧微生物和淤泥通过布水机构充分混合和搅拌，以促进废水中有机物质与微生物的接触和反应，营养物和有机物质被厌氧微生物利用和分解；
步骤二：在罐体中，淤泥会逐渐沉降到底部形成淤泥层提供更大的接触面积和生物附着表面，一部分淤泥会从底部回流到反应器的上部，提供更多的微生物附着表面和继续降解有机物质；
步骤三：经由第一三相分离器与第二三相分离器，厌氧消化过程中产生的气体通过上升管进到第一分离器中进行排放或者收集利用；
步骤四：消化气中携带的液体和污泥进到第一分离器后，通过过滤板进行简答过滤，气体通过过滤板从排气管排出或者收集，剩余液体和污泥储存在第一分离器内部，到达可以挤压阻挡板并进到虹吸管道的水位后，开始虹吸将第一分离器内部液体吸入，通过内循环管回到罐体内部；
步骤五：液体在进到虹吸桶过程中会控制主动叶片转动，主动叶片带动螺纹叶转动，螺纹叶转动加快液体进入罐体内部，液体加快的流速会从内循环管出去对布水盘体进行清理，同时螺纹叶上的清理件随螺纹叶转动清理内循环管内壁。
相比现有技术，本发明的有益效果为：
1、本发明中，到达可以挤压阻挡板并进到虹吸管道的水位后，开始虹吸将第一分离器内部液体吸入，通过内循环管回到罐体内部，液体在进到虹吸桶过程中会控制主动叶片转动，主动叶片带动螺纹叶转动，螺纹叶转动加快液体进入罐体内部，螺纹叶上的清理件随螺纹叶转动清理内循环管内壁，保证内循环管的干净。
2、本发明中，螺纹叶转动加快液体进入罐体内部，液体加快的流速会从内循环管出去对布水盘体进行清理。
3、本发明中，虹吸桶通过虹吸管道进行虹吸，将第一分离器那边的液体吸入虹吸桶中并通过内循环管排至罐体内部，由于虹吸管道对应第一分离器的位置地势低，则液体中的污泥静止后更容易来到虹吸管道对应位置，保证第一分离器内部的干净整洁。
4、本发明中，在污水的作用下控制转动叶转动，通过转动轴转动带动搅拌叶转动，进而使得罐体内部污水与厌氧微生物和淤泥充分混合和搅拌，以促进废水中有机物质与微生物的接触和反应，营养物和有机物质被厌氧微生物利用和分解，同时带动连接杆转动，连接杆转动对布水盘体表面进行清理。
（发明人：吴忠宝）
