公布日：2023.11.24
申请日：2023.10.07
分类号：B01F31/40(2022.01)I;C02F1/28(2023.01)I
摘要
本发明公开了氨氮废水化学吸附装置，涉及废水处理技术领域，包括处理罐，所述处理罐的顶部开设有通孔，所述通孔的内部活动穿设有转杆，所述转杆的下端杆壁固定设置有搅拌棒，所述处理罐的顶部设置有固定机构且通过固定机构连接有第一套管。本发明通过设置的两个限位块和对应的条形口之间的滑动连接，能够在第一套管转动的过程中驱动转杆转动，进而能够驱动两个搅拌棒实现对处理罐内部的初步搅拌，通过设置的往复丝杆与滑块之间的螺纹套接，能够在往复丝杆转动的过程中驱动滑块上、下往复移动，进而能够通过连接杆和连接板驱动转杆上、下往复移动，有效扩大了搅拌范围，从而改善了单位时间内的搅拌效果。
权利要求书

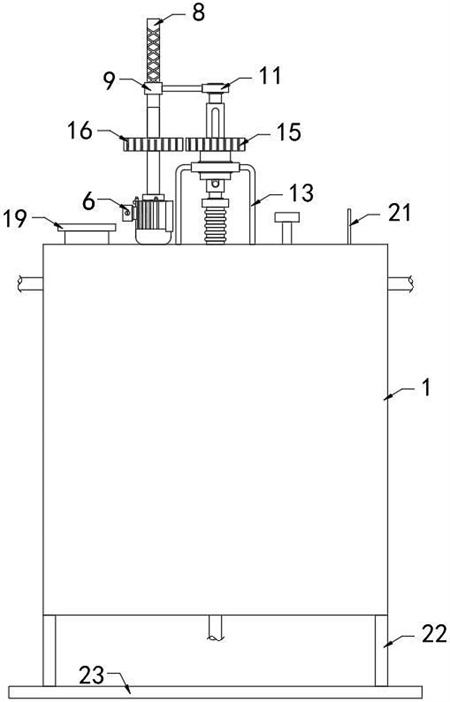

1.氨氮废水化学吸附装置，包括处理罐（1），其特征在于，所述处理罐（1）的顶部开设有通孔，所述通孔的内部活动穿设有转杆（2），所述转杆（2）的下端杆壁固定设置有搅拌棒（3），所述处理罐（1）的顶部设置有固定机构且通过固定机构连接有第一套管（4），所述第一套管（4）与转杆（2）的杆壁活动套接且侧壁对称开设有两个条形口，所述转杆（2）的杆壁对称固定设置有两个限位块（5），两个所述限位块（5）分别滑动设置于对应的条形口的内部，所述处理罐（1）的顶部设置有驱动机构，所述驱动机构与转杆（2）相连接；所述驱动机构包括电机（6）、驱动杆（7）和往复丝杆（8），所述电机（6）固定设置于处理罐（1）的顶部输出端通过驱动杆（7）与往复丝杆（8）固定连接，所述往复丝杆（8）的杆壁螺纹套接有滑块（9），所述滑块（9）的侧壁固定连接有连接杆（10），且通过连接杆（10）固定连接有连接板（11），所述连接板（11）转动设置于往复丝杆（8）的上端杆壁。
2.根据权利要求1所述的氨氮废水化学吸附装置，其特征在于，所述固定机构包括环形板（12）和两个L形杆（13），所述环形板（12）的内部转动套设有第二套管（14），所述第二套管（14）的顶部固定连接有第一齿轮（15），所述第一齿轮（15）与第一套管（4）的管壁固定套接，所述第一套管（4）活动穿设于第二套管（14）的内部，两个所述L形杆（13）对称固定设置于环形板（12）的侧壁，且另一端均与处理罐（1）的顶部固定连接，所述第二套管（14）与驱动杆（7）传动连接。
3.根据权利要求1所述的氨氮废水化学吸附装置，其特征在于，所述驱动杆（7）的杆壁固定套设有第二齿轮（16），所述第二齿轮（16）与第一齿轮（15）啮合连接。
4.根据权利要求1所述的氨氮废水化学吸附装置，其特征在于，所述转杆（2）的杆壁转动套设有挡板（17），所述挡板（17）与处理罐（1）之间固定连接有与转杆（2）的杆壁活动套接的波纹管（18）。
5.根据权利要求1所述的氨氮废水化学吸附装置，其特征在于，所述处理罐（1）的顶部固定穿设有加药泵（19）、加热器（20）和PH计（21）。
6.根据权利要求1所述的氨氮废水化学吸附装置，其特征在于，所述处理罐（1）底部固定设置有多个支撑杆（22）且通过多个支撑杆（22）固定连接有支撑底座（23）。
发明内容
鉴于上述现有氨氮废水处理装置存在的问题，提出了本发明。
因此，本发明目的是提供氨氮废水化学吸附装置，解决了搅拌范围不变，单位时间内搅拌效果受到限制的问题。
为了实现上述目的，本发明提供如下技术方案：氨氮废水化学吸附装置，包括处理罐，所述处理罐的顶部开设有通孔，所述通孔的内部活动穿设有转杆，所述转杆的下端杆壁固定设置有搅拌棒，所述处理罐的顶部设置有固定机构且通过固定机构连接有第一套管，所述第一套管与转杆的杆壁活动套接且侧壁对称开设有两个条形口，所述转杆的杆壁对称固定设置有两个限位块，两个所述限位块分别滑动设置于对应的条形口的内部，所述处理罐的顶部设置有驱动机构，所述驱动机构与转杆相连接，利用设置的两个限位块和对应的条形口之间的滑动连接，能够在第一套管转动的过程中驱动转杆转动，进而能够驱动两个搅拌棒实现对处理罐内部的初步搅拌；所述驱动机构包括电机、驱动杆和往复丝杆，所述电机固定设置于处理罐的顶部输出端通过驱动杆与往复丝杆固定连接，所述往复丝杆的杆壁螺纹套接有滑块，所述滑块的侧壁固定连接有连接杆，且通过连接杆固定连接有连接板，所述连接板转动设置于往复丝杆的上端杆壁，利用设置的往复丝杆与滑块之间的螺纹套接，能够在往复丝杆转动的过程中驱动滑块上、下往复移动，进而能够通过连接杆和连接板驱动转杆上、下往复移动，有效扩大了搅拌范围，从而改善了单位时间内的搅拌效果。
优选的，所述固定机构包括环形板和两个L形杆，所述环形板的内部转动套设有第二套管，所述第二套管的顶部固定连接有第一齿轮，所述第一齿轮与第一套管的管壁固定套接，所述第一套管活动穿设于第二套管的内部，两个所述L形杆对称固定设置于环形板的侧壁，且另一端均与处理罐的顶部固定连接，所述第二套管与驱动杆传动连接，利用设置的环形板和两个L形杆，能够实现对第一套管的高度支撑，保证了第一套管的正常使用，避免了第一套管的位置发生变化。
优选的，所述驱动杆的杆壁固定套设有第二齿轮，所述第二齿轮与第一齿轮啮合连接，利用设置的第二齿轮和第一齿轮之间的啮合连接，能够在驱动杆转动的过程中驱动第二套管转动，进而能够通过两个限位块与对应的条形口的滑动连接驱动转杆转动，保证了转杆的正常旋转。
优选的，所述转杆的杆壁转动套设有挡板，所述挡板与处理罐之间固定连接有与转杆的杆壁活动套接的波纹管，利用设置的挡板和波纹管，能够实现对通孔位置的密封，避免通孔的位置出现漏气的情况。
优选的，所述处理罐的顶部固定穿设有加药泵、加热器和PH计，利用设置的加药泵，能够对处理罐的内部泵送化学处理药剂，利用设置的加热器，能够实现对加药罐内部的加热处理，利用设置的PH计，能够实现对处理罐内部的PH值的监测。
优选的，所述处理罐底部固定设置有多个支撑杆且通过多个支撑杆固定连接有支撑底座，利用设置的支撑底座，能够实现对整个处理罐的稳定支撑，保证了处理罐的正常使用。
在上述技术方案中，本发明提供的技术效果和优点：1、本发明，通过设置的两个限位块和对应的条形口之间的滑动连接，能够在第一套管转动的过程中驱动转杆转动，进而能够驱动两个搅拌棒实现对处理罐内部的初步搅拌。
2、本发明，通过设置的往复丝杆与滑块之间的螺纹套接，能够在往复丝杆转动的过程中驱动滑块上、下往复移动，进而能够通过连接杆和连接板驱动转杆上、下往复移动，有效扩大了搅拌范围，从而改善了单位时间内的搅拌效果。
（发明人：欧阳荣富;曾秋荣;朱景岐;李明;陈尧）
