公布日：2024.06.04
申请日：2024.01.30
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/30(2023.01)N;C02F7/00(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本发明公开了一种高效脱氮除磷的污水处理工艺，其使用了一种污水处理装置，该污水处理装置包括主体单元、刮沫单元和注气单元，包括：主体单元，包括反应池；刮沫单元，包括安装架，述安装架上转动穿插有立管，所述立管上滑动套接有多个刮板，所述反应池上对称设有集污组件；注气单元，包括多个圆管，所述圆管底部开设有多个第一出气孔，所述圆管内设有震动组件，所述立管上设有用于驱动震动组件的活动组件，所述圆管与集污组件之间设有传动组件。本发明通过立管转动时，带动刮板转动，将浮沫推移至螺旋导板上并顺着螺旋导板向上移动，通过矩形开口进入集污盒内，同时将浮沫向外运输，并通过导污管导出，操作简单方便。
权利要求书
1.一种高效脱氮除磷的污水处理工艺，其使用了一种污水处理装置，该污水处理装置包括主体单元(100)、刮沫单元(200)和注气单元(300)，其特征在于：采用上述污水处理装置时的具体工艺如下：S1、将污水排入至滤池(101a)内，并通过滤筐进行过滤；S2、启动泵机(104a)，将滤池(101a)内的污水抽离至好氧池(101b)内；S3、启动电机(204a)，带动转轴(204b)转动，使得第一锥齿轮(204c)转动，带动第二锥齿轮(204d)转动，使得立管(202)转动，并通过连接管(203)向立管(202)输送气体；S4、气体通过立管(202)进入圆形套管(304a)内，通过第二出气孔(304b)与第一出气孔(303)向外排出，同时立管(202)转动时，可带动滑动杆(305c)转动，当滑动杆(305c)与凸块(305b)接触时，挤压滑动杆(305c)向外运动，随后通过弹簧(304c)的作用进行复位，形成往复震动，使得圆形套管(304a)在圆管(301)内进行移动，对气泡进行切割，同时锥钉(305f)可对气泡再次进行破碎，使得氧气更好的进行溶解，提升溶解氧含量；S5、立管(202)转动时，带动刮板(206)转动，当刮板(206)与螺旋导板(208c)接触时，可顺着螺旋导板(208c)逐渐抬升且在推板(207c)的作用下将浮沫推移至螺旋导板(208c)上并顺着螺旋导板(208c)向上移动，通过矩形开口(208b)进入集污盒(208a)内；S6、圆管(301)转动时，可带动环形锥齿轮(307b)转动，使得第三锥齿轮(307c)转动，带动圆杆(307a)转动，使得主动传动轮(307d)转动，通过传动带(307f)带动从动传动轮(307e)转动，使得转动杆(208d)转动，带动螺旋叶片(208e)转动，将浮沫向外运输，并通过导污管(208f)导出；S7、反应完成后将污水通过泵机(104a)依次向厌氧池和沉淀池(101c)内输送，依次进行反应；主体单元(100)，包括反应池(101)，所述反应池(101)内分别固定连接有盖板(103)和多个隔板(102)，所述反应池(101)由右往左依次被分割成滤池(101a)、好氧池(101b)、厌氧池和沉淀池(101c)，所述反应池(101)上设有多个泵水组件(104)；刮沫单元(200)，包括安装架(201)，所述安装架(201)固定连接在反应池(101)上，所述安装架(201)上转动穿插有立管(202)，所述立管(202)底端封闭，所述立管(202)上转动连接有连接管(203)，所述安装架(201)上设有用于带动立管(202)转动的驱动组件(204)，所述立管(202)上滑动套接有多个刮板(206)，所述刮板(206)上设有推移组件(207)，所述反应池(101)上对称设有集污组件(208)；注气单元(300)，包括多个圆管(301)，所述圆管(301)固定连接在立管(202)上，所述圆管(301)远离立管(202)一端封闭，所述圆管(301)上设有单向气阀(302)，所述圆管(301)底部开设有多个第一出气孔(303)，所述圆管(301)内设有震动组件(304)，所述立管(202)上设有用于驱动震动组件(304)的活动组件(305)，所述立管(202)内设有电加热棒(306)，所述圆管(301)与集污组件(208)之间设有传动组件(307)。
2.根据权利要求1所述的一种高效脱氮除磷的污水处理工艺，其特征在于：所述驱动组件(204)包括电机(204a)，所述电机(204a)设置在安装架(201)上，所述电机(204a)输出端固定连接有转轴(204b)，所述转轴(204b)上固定连接有第一锥齿轮(204c)，所述立管(202)上固定连接有第二锥齿轮(204d)，所述第一锥齿轮(204c)与第二锥齿轮(204d)相啮合。
3.根据权利要求2所述的一种高效脱氮除磷的污水处理工艺，其特征在于：所述推移组件(207)包括圆盘(207a)，所述圆盘(207a)转动连接在立管(202)上，所述圆盘(207a)与安装架(201)之间对称固定连接有固定杆，所述圆盘(207a)底面开设有滑动槽(207b)，所述刮板(206)上滑动连接有推板(207c)，所述推板(207c)上固定连接有伸缩杆(207d)，所述伸缩杆(207d)滑动连接在滑动槽(207b)内壁上。
4.根据权利要求3所述的一种高效脱氮除磷的污水处理工艺，其特征在于：所述集污组件(208)包括集污盒(208a)，所述集污盒(208a)固定连接在反应池(101)上，所述集污盒(208a)上开设有矩形开口(208b)，所述集污盒(208a)上固定连接有螺旋导板(208c)，所述螺旋导板(208c)末端位于液面下方，所述螺旋导板(208c)与刮板(206)相配合，所述集污盒(208a)上转动穿插有转动杆(208d)，所述转动杆(208d)上固定连接有螺旋叶片(208e)，所述螺旋叶片(208e)与集污盒(208a)内壁相贴合，所述集污盒(208a)上固定连接有导污管(208f)。
5.根据权利要求4所述的一种高效脱氮除磷的污水处理工艺，其特征在于：所述震动组件(304)包括圆形套管(304a)，所述圆形套管(304a)滑动连接在圆管(301)内壁上，所述圆形套管(304a)远离立管(202)一端封闭，所述圆形套管(304a)底部开设有多个第二出气孔(304b)，所述第二出气孔(304b)与第一出气孔(303)交错设置，所述圆形套管(304a)与圆管(301)内壁之间固定连接有弹簧(304c)。
6.根据权利要求5所述的一种高效脱氮除磷的污水处理工艺，其特征在于：所述活动组件(305)包括立杆(305a)，所述立杆(305a)固定连接在反应池(101)内底壁上，所述立杆(305a)转动穿插在立管(202)上，所述电加热棒(306)固定设置在立杆(305a)上，所述立杆(305a)上固定连接有多个凸块(305b)，所述立管(202)上对称滑动穿插有滑动杆(305c)，所述圆管(301)上对称有弧形开口(305d)，所述滑动杆(305c)与圆形套管(304a)之间穿过弧形开口(305d)固定连接有连接杆(305e)，所述滑动杆(305c)上固定连接有多个锥钉(305f)。
7.根据权利要求6所述的一种高效脱氮除磷的污水处理工艺，其特征在于：所述传动组件(307)包括圆杆(307a)，所述圆杆(307a)转动穿插在反应池(101)上，两个所述圆管(301)上共同固定连接有环形锥齿轮(307b)，所述圆杆(307a)上固定连接有第三锥齿轮(307c)，所述第三锥齿轮(307c)与环形锥齿轮(307b)相啮合，所述圆杆(307a)上固定连接有主动传动轮(307d)，所述转动杆(208d)上固定连接有从动传动轮(307e)，所述从动传动轮(307e)与主动传动轮(307d)之间设有传动带(307f)。
8.根据权利要求7所述的一种高效脱氮除磷的污水处理工艺，其特征在于：所述立管(202)上固定连接有叶轮(205)，所述叶轮(205)位于刮板(206)下方。
9.根据权利要求8所述的一种高效脱氮除磷的污水处理工艺，其特征在于：所述泵水组件(104)包括泵机(104a)，所述泵机(104a)设置在反应池(101)上，所述泵机(104a)上分别设有进水管(104b)和出水管(104c)，所述进水管(104b)和出水管(104c)分别向两侧延伸。
10.根据权利要求9所述的一种高效脱氮除磷的污水处理工艺，其特征在于：所述滤池(101a)内固定设置有滤筐，所述滤筐为矩形筐。
发明内容
本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。
为解决上述技术问题，本发明提供如下技术方案：
一种高效脱氮除磷的污水处理工艺，其使用了一种污水处理装置，该污水处理装置包括主体单元、刮沫单元和注气单元，采用上述污水处理装置时的具体工艺如下：
S1、将污水排入至滤池内，并通过滤筐进行过滤；
S2、启动泵机，将滤池内的污水抽离至好氧池内；
S3、启动电机，带动转轴转动，使得第一锥齿轮转动，带动第二锥齿轮转动，使得立管转动，并通过连接管向立管输送气体；
S4、气体通过立管进入圆形套管内，通过第二出气孔与第一出气孔向外排出，同时立管转动时，可带动滑动杆转动，当滑动杆与凸块接触时，挤压滑动杆向外运动，随后通过弹簧的作用进行复位，形成往复震动，使得圆形套管在圆管内进行移动，对气泡进行切割，同时锥钉可对气泡再次进行破碎，使得氧气更好的进行溶解，提升溶解氧含量；
S5、立管转动时，带动刮板转动，当刮板与螺旋导板接触时，可顺着螺旋导板逐渐抬升且在推板的作用下将浮沫推移至螺旋导板上并顺着螺旋导板向上移动，通过矩形开口进入集污盒内；
S6、圆管转动时，可带动环形锥齿轮转动，使得第三锥齿轮转动，带动圆杆转动，使得主动传动轮转动，通过传动带带动从动传动轮转动，使得转动杆转动，带动螺旋叶片转动，将浮沫向外运输，并通过导污管导出；
S7、反应完成后将污水通过泵机依次向厌氧池和沉淀池内输送，依次进行反应；

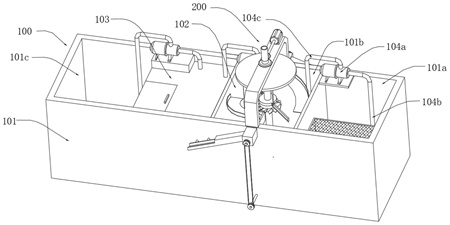

主体单元，包括反应池，所述反应池内分别固定连接有盖板和多个隔板，所述反应池由右往左依次被分割成滤池、好氧池、厌氧池和沉淀池，所述滤池内固定设置有滤筐，所述反应池上设有多个泵水组件；
刮沫单元，包括安装架，所述安装架固定连接在反应池上，所述安装架上转动穿插有立管，所述立管底端封闭，所述立管上转动连接有连接管，所述安装架上设有用于带动立管转动的驱动组件，所述立管上滑动套接有多个刮板，所述刮板上设有推移组件，所述反应池上对称设有集污组件；
注气单元，包括多个圆管，所述圆管固定连接在立管上，所述圆管远离立管一端封闭，所述圆管上设有单向气阀，所述圆管底部开设有多个第一出气孔，所述圆管内设有震动组件，所述立管上设有用于驱动震动组件的活动组件，所述立管内设有电加热棒，所述圆管与集污组件之间设有传动组件。
作为本发明所述一种高效脱氮除磷的污水处理工艺的一种优选方案，其中：所述驱动组件包括电机，所述电机设置在安装架上，所述电机输出端固定连接有转轴，所述转轴上固定连接有第一锥齿轮，所述立管上固定连接有第二锥齿轮，所述第一锥齿轮与第二锥齿轮相啮合。
作为本发明所述一种高效脱氮除磷的污水处理工艺的一种优选方案，其中：所述推移组件包括圆盘，所述圆盘转动连接在立管上，所述圆盘与安装架之间对称固定连接有固定杆，所述圆盘底面开设有滑动槽，所述刮板上滑动连接有推板，所述推板上固定连接有伸缩杆，所述伸缩杆滑动连接在滑动槽内壁上。
作为本发明所述一种高效脱氮除磷的污水处理工艺的一种优选方案，其中：所述集污组件包括集污盒，所述集污盒固定连接在反应池上，所述集污盒上开设有矩形开口，所述集污盒上固定连接有螺旋导板，所述螺旋导板末端位于液面下方，所述螺旋导板与刮板相配合，所述集污盒上转动穿插有转动杆，所述转动杆上固定连接有螺旋叶片，所述螺旋叶片与集污盒内壁相贴合，所述集污盒上固定连接有导污管。
作为本发明所述一种高效脱氮除磷的污水处理工艺的一种优选方案，其中：所述震动组件包括圆形套管，所述圆形套管滑动连接在圆管内壁上，所述圆形套管远离立管一端封闭，所述圆形套管底部开设有多个第二出气孔，所述第二出气孔与第一出气孔交错设置，所述圆形套管与圆管内壁之间固定连接有弹簧。
作为本发明所述一种高效脱氮除磷的污水处理工艺的一种优选方案，其中：所述活动组件包括立杆，所述立杆固定连接在反应池内底壁上，所述立杆转动穿插在立管上，所述电加热棒固定设置在立杆上，所述立杆上固定连接有多个凸块，所述立管上对称滑动穿插有滑动杆，所述圆管上对称有弧形开口，所述滑动杆与圆形套管之间穿过弧形开口固定连接有连接杆，所述滑动杆上固定连接有多个锥钉。
作为本发明所述一种高效脱氮除磷的污水处理工艺的一种优选方案，其中：所述传动组件包括圆杆，所述圆杆转动穿插在反应池上，两个所述圆管上共同固定连接有环形锥齿轮，所述圆杆上固定连接有第三锥齿轮，所述第三锥齿轮与环形锥齿轮相啮合，所述圆杆上固定连接有主动传动轮，所述转动杆上固定连接有从动传动轮，所述从动传动轮与主动传动轮之间设有传动带。
作为本发明所述一种高效脱氮除磷的污水处理工艺的一种优选方案，其中：所述立管上固定连接有叶轮，所述叶轮位于刮板下方。
作为本发明所述一种高效脱氮除磷的污水处理工艺的一种优选方案，其中：所述泵水组件包括泵机，所述泵机设置在反应池上，所述泵机上分别设有进水管和出水管，所述进水管和出水管分别向两侧延伸。
作为本发明所述一种高效脱氮除磷的污水处理工艺的一种优选方案，其中：所述滤池内固定设置有滤筐，所述滤筐为矩形筐。
本发明的有益效果：
1、启动电机，带动转轴转动，使得第一锥齿轮转动，带动第二锥齿轮转动，使得立管转动，气体通过立管进入圆形套管内，通过第二出气孔与第一出气孔向外排出，同时立管转动时，可带动滑动杆转动，当滑动杆与凸块接触时，挤压滑动杆向外运动，随后通过弹簧的作用进行复位，形成往复震动，圆形套管在圆管内进行移动，对气泡进行切割，同时锥钉可对气泡再次进行破碎，使得氧气更好的进行溶解，提升溶解氧含量，加快反应速率。
2、立管转动时，带动刮板转动，当刮板与螺旋导板接触时，可顺着螺旋导板逐渐抬升且在推板的作用下将浮沫推移至螺旋导板上并顺着螺旋导板向上移动，通过矩形开口进入集污盒内，同时圆管转动，可带动环形锥齿轮转动，使得第三锥齿轮转动，带动圆杆转动，使得主动传动轮转动，通过传动带带动从动传动轮转动，使得转动杆转动，带动螺旋叶片转动，将浮沫向外运输，并通过导污管导出，无需工作人员手动清理，操作简单方便，提升了工作效率。
（发明人：蔡青龙）
