公布日：2024.06.07
申请日：2024.04.23
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F3/30(2023.01)N
摘要
本发明涉及污水处理技术领域，具体涉及一种动态组合式多级污水处理设备，包括有多个单元筒箱，多个单元筒箱纵向堆叠设置，还包括：连通开口，设置于所述单元筒箱的上端内侧，所述单元筒箱的下端设置有间隔底盖。本发明通过多个结构相同的单元筒箱纵向堆叠构成，可以根据处理需求自由调节组合安装的单元筒箱的数量，同时装置的堆叠设置有多个单元筒箱内部分别嵌合可拆卸安装设置有各种处理单元，对污水进行厌氧、好氧、加压、沉淀和消毒处理，适用于处理100吨/天以下水质及水量周期性变化较大的污水，并且可以根据需要连接不同数量和顺序的处理单元，以根据污水处理需求进行动态调节组合，有利于提高装置整体的适用性。
权利要求书

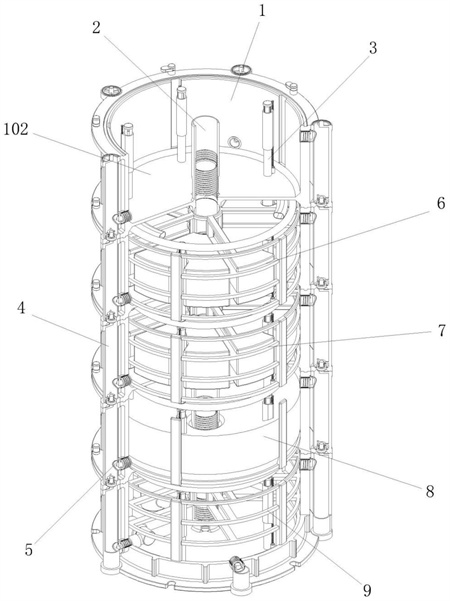

1.一种动态组合式多级污水处理设备，包括有多个单元筒箱(1)，多个单元筒箱(1)纵向堆叠设置，其特征在于，还包括：连通开口(101)，设置于所述单元筒箱(1)的上端内侧，所述单元筒箱(1)的下端设置有间隔底盖(102)，所述单元筒箱(1)的上下两端分别设置有嵌合密封槽(103)和嵌合密封环(104)，相邻单元筒箱(1)之间堆叠连接设置时通过嵌合密封槽(103)和嵌合密封环(104)相互嵌合封闭连接；溢流排水管(3)，竖向设置于所述单元筒箱(1)的中间，所述溢流排水管(3)的底部贯穿间隔底盖(102)连接设置，所述溢流排水管(3)的侧壁上侧贯穿设置有竖向溢流槽(301)；水平连接管(5)，多个水平连接管(5)水平连接设置于所述单元筒箱(1)的侧壁外侧，所述水平连接管(5)的中间设置有调节连通阀(501)；所述单元筒箱(1)的侧壁外侧依次环绕设置有多个第一输送管(4)和多个第二输送管(401)，所述第一输送管(4)的侧壁顶部以及第二输送管(401)的侧壁底部均通过水平连接管(5)与单元筒箱(1)内部相互连接，所述第一输送管(4)和第二输送管(401)上下两端均分别设置有输送接头(406)和输送接口(402)，两个单元筒箱(1)相互堆叠安装设置时，上下两侧的输送接头(406)和输送接口(402)相互嵌套封闭连接；堆叠设置有多个单元筒箱(1)内部分别嵌合可拆卸安装设置有厌氧处理单元(6)、好氧处理单元(7)、沉淀处理单元(8)和消毒出水单元(9)。
2.根据权利要求1所述的动态组合式多级污水处理设备，其特征在于，所述溢流排水管(3)的外侧嵌套滑动设置有调节套管(302)，所述调节套管(302)的外侧连接设置有调节螺套(303)，所述调节螺套(303)的中间嵌套连接设置有调节螺杆(304)，所述调节螺杆(304)的轴端连接设置有调节电机(305)，所述调节电机(305)与所述单元筒箱(1)固定连接，所述溢流排水管(3)的底端连接有环形分布管(306)，所述环形分布管(306)的中间均匀环绕设置有多个进水开口(307)。
3.根据权利要求1所述的动态组合式多级污水处理设备，其特征在于，所述间隔底盖(102)的中心处贯穿设置有中心输送管(2)，所述中心输送管(2)的顶部和底部分别设置有中心接口(201)和中心接头(202)，所述中心接口(201)和所述中心接头(202)之间尺寸相互配合，两个单元筒箱(1)相互堆叠安装设置时，上下两侧的中心输送管(2)之间通过中心接口(201)和中心接头(202)相互嵌套封闭连接。
4.根据权利要求3所述的动态组合式多级污水处理设备，其特征在于，所述中心输送管(2)的侧壁中间贯穿设置有侧边输送口(203)，所述中心输送管(2)的内侧嵌套设置有内封闭套(204)，所述内封闭套(204)的外侧壁和所述中心输送管(2)的内侧壁分别对应设置有连接螺纹(205)和调节螺纹套(206)，所述内封闭套(204)通过连接螺纹(205)和调节螺纹套(206)与中心输送管(2)相互连接，所述内封闭套(204)通过转动上下移动调节高度以封闭或开启侧边输送口(203)。
5.根据权利要求1所述的动态组合式多级污水处理设备，其特征在于，所述输送接口(402)的中间设置有锥形通道(403)，所述锥形通道(403)的内侧嵌合滑动设置有锥形密封塞(404)，所述锥形密封塞(404)的上方连接设置有密封弹簧(405)，所述密封弹簧(405)推动锥形密封塞(404)嵌入锥形通道(403)以封闭输送接口(402)，所述输送接头(406)的中间连接设置有中心顶杆(407)，所述中心顶杆(407)与所述锥形密封塞(404)之间相互对应设置，上下两侧的输送接头(406)和输送接口(402)相互嵌套封闭连接时，所述中心顶杆(407)顶压推动锥形密封塞(404)向上移动以开启输送接口(402)。
6.根据权利要求1所述的动态组合式多级污水处理设备，其特征在于，所述调节连通阀(501)包括有滑动连通管(503)，所述滑动连通管(503)嵌套滑动设置于水平连接管(5)的内侧，所述滑动连通管(503)的内部设置有磁性调节芯(504)，所述水平连接管(5)的中间环绕设置有调节线圈(502)，所述滑动连通管(503)的外端设置有锥形连接口(505)，所述调节连通阀(501)还包括有固定密封塞(506)，所述固定密封塞(506)与所述水平连接管(5)固定连接，所述滑动连通管(503)的中间设置有牵引弹簧(507)，所述牵引弹簧(507)推动滑动连通管(503)向外侧滑动使固定密封塞(506)嵌入锥形连接口(505)保持封闭。
7.根据权利要求6所述的动态组合式多级污水处理设备，其特征在于，所述厌氧处理单元(6)包括有厌氧环形安装架(601)，所述厌氧环形安装架(601)与所述单元筒箱(1)之间尺寸相互配合，所述厌氧环形安装架(601)嵌套滑动可拆卸安装设置于单元筒箱(1)的内侧，所述厌氧环形安装架(601)的中间均匀环绕设置有多个厌氧载体(602)，所述厌氧环形安装架(601)的顶部连接设置有水平排气管(603)，所述水平排气管(603)的外端设置有排气接口(604)，所述排气接口(604)与所述第一输送管(4)侧壁连接设置的水平连接管(5)相互对应设置。
8.根据权利要求6所述的动态组合式多级污水处理设备，其特征在于，所述好氧处理单元(7)包括有好氧环形安装架(701)，所述好氧环形安装架(701)与所述单元筒箱(1)之间尺寸相互配合，所述好氧环形安装架(701)嵌套滑动可拆卸安装设置于单元筒箱(1)的内侧，所述好氧环形安装架(701)的中间均匀环绕设置有多个好氧载体(702)，所述好氧环形安装架(701)的底部环绕设置有环形布气管(704)，所述环形布气管(704)的中间均匀环绕设置有多个布气开孔(705)，所述环形布气管(704)的外侧连接设置有水平输气管(706)，所述水平输气管(706)的外端设置有输气接口(707)，所述输气接口(707)与第二输送管(401)侧壁连接设置的水平连接管(5)相互对应设置。
9.根据权利要求6所述的动态组合式多级污水处理设备，其特征在于，所述沉淀处理单元(8)包括有沉淀环形安装架(801)，所述沉淀环形安装架(801)与所述单元筒箱(1)之间尺寸相互配合，所述沉淀环形安装架(801)嵌套滑动可拆卸安装设置于单元筒箱(1)的内侧，所述沉淀环形安装架(801)的中间环绕设置有锥形集料板(802)，所述锥形集料板(802)的底部中间竖向连接设置有中心连接套(803)。
10.根据权利要求6所述的动态组合式多级污水处理设备，其特征在于，所述消毒出水单元(9)包括有出水环形安装架(901)，所述出水环形安装架(901)与所述单元筒箱(1)之间尺寸相互配合，所述出水环形安装架(901)嵌套滑动可拆卸安装设置于单元筒箱(1)的内侧，所述出水环形安装架(901)的中间安装设置有排水输送管(902)，所述排水输送管(902)的中间设置有出水泵(903)，所述排水输送管(902)的外端设置有出水接口(904)，所述出水接口(904)与第二输送管(401)侧壁连接设置的水平连接管(5)相互对应设置，所述消毒出水单元(9)的底部还连接设置有水平加药管(905)，所述水平加药管(905)的中间安装设置有加药计量泵(906)，所述水平加药管(905)的外端连接设置有加药接口(907)，所述加药接口(907)与第二输送管(401)侧壁连接设置的水平连接管(5)相互对应设置。
发明内容
有鉴于此，本发明的目的在于提出一种动态组合式多级污水处理设备，以解决传统的一体化污水处理设备通常针对特定类型的污水设计，整体结构固定，无法根据污水成分和处理量的需求进行针对性调节适配的问题。
基于上述目的，本发明提供了一种动态组合式多级污水处理设备，包括有多个单元筒箱，多个单元筒箱纵向堆叠设置，还包括：
连通开口，设置于所述单元筒箱的上端内侧，所述单元筒箱的下端设置有间隔底盖，所述单元筒箱的上下两端分别设置有嵌合密封槽和嵌合密封环，相邻单元筒箱之间堆叠连接设置时通过嵌合密封槽和嵌合密封环相互嵌合封闭连接；
溢流排水管，竖向设置于所述单元筒箱的中间，所述溢流排水管的底部贯穿间隔底盖连接设置，所述溢流排水管的侧壁上侧贯穿设置有竖向溢流槽；
水平连接管，多个水平连接管水平连接设置于所述单元筒箱的侧壁外侧，所述水平连接管的中间设置有调节连通阀；
所述单元筒箱的侧壁外侧依次环绕设置有多个第一输送管和多个第二输送管，所述第一输送管的侧壁顶部以及第二输送管的侧壁底部均通过水平连接管与单元筒箱内部相互连接，所述第一输送管和第二输送管上下两端均分别设置有输送接头和输送接口，两个单元筒箱相互堆叠安装设置时，上下两侧的输送接头和输送接口相互嵌套封闭连接；
堆叠设置有多个单元筒箱内部分别嵌合可拆卸安装设置有厌氧处理单元、好氧处理单元、沉淀处理单元和消毒出水单元。
进一步的，所述溢流排水管的外侧嵌套滑动设置有调节套管，所述调节套管的外侧连接设置有调节螺套，所述调节螺套的中间嵌套连接设置有调节螺杆，所述调节螺杆的轴端连接设置有调节电机，所述调节电机与所述单元筒箱固定连接，所述溢流排水管的底端连接有环形分布管，所述环形分布管的中间均匀环绕设置有多个进水开口。
进一步的，所述间隔底盖的中心处贯穿设置有中心输送管，所述中心输送管的顶部和底部分别设置有中心接口和中心接头，所述中心接口和所述中心接头之间尺寸相互配合，两个单元筒箱相互堆叠安装设置时，上下两侧的中心输送管之间通过中心接口和中心接头相互嵌套封闭连接。
进一步的，所述中心输送管的侧壁中间贯穿设置有侧边输送口，所述中心输送管的内侧嵌套设置有内封闭套，所述内封闭套的外侧壁和所述中心输送管的内侧壁分别对应设置有连接螺纹和调节螺纹套，所述内封闭套通过连接螺纹和调节螺纹套与中心输送管相互连接，所述内封闭套通过转动上下移动调节高度以封闭或开启侧边输送口。
进一步的，所述输送接口的中间设置有锥形通道，所述锥形通道的内侧嵌合滑动设置有锥形密封塞，所述锥形密封塞的上方连接设置有密封弹簧，所述密封弹簧推动锥形密封塞嵌入锥形通道以封闭输送接口，所述输送接头的中间连接设置有中心顶杆，所述中心顶杆与所述锥形密封塞之间相互对应设置，上下两侧的输送接头和输送接口相互嵌套封闭连接时，所述中心顶杆顶压推动锥形密封塞向上移动以开启输送接口。
进一步的，所述调节连通阀包括有滑动连通管，所述滑动连通管嵌套滑动设置于水平连接管的内侧，所述滑动连通管的内部设置有磁性调节芯，所述水平连接管的中间环绕设置有调节线圈，所述滑动连通管的外端设置有锥形连接口，所述调节连通阀还包括有固定密封塞，所述固定密封塞与所述水平连接管固定连接，所述滑动连通管的中间设置有牵引弹簧，所述牵引弹簧推动滑动连通管向外侧滑动使固定密封塞嵌入锥形连接口保持封闭。
进一步的，所述厌氧处理单元包括有厌氧环形安装架，所述厌氧环形安装架与所述单元筒箱之间尺寸相互配合，所述厌氧环形安装架嵌套滑动可拆卸安装设置于单元筒箱的内侧，所述厌氧环形安装架的中间均匀环绕设置有多个厌氧载体，所述厌氧环形安装架的顶部连接设置有水平排气管，所述水平排气管的外端设置有排气接口，所述排气接口与所述第一输送管侧壁连接设置的水平连接管相互对应设置。
进一步的，所述好氧处理单元包括有好氧环形安装架，所述好氧环形安装架与所述单元筒箱之间尺寸相互配合，所述好氧环形安装架嵌套滑动可拆卸安装设置于单元筒箱的内侧，所述好氧环形安装架的中间均匀环绕设置有多个好氧载体，所述好氧环形安装架的底部环绕设置有环形布气管，所述环形布气管的中间均匀环绕设置有多个布气开孔，所述环形布气管的外侧连接设置有水平输气管，所述水平输气管的外端设置有输气接口，所述输气接口与第二输送管侧壁连接设置的水平连接管相互对应设置。
进一步的，所述沉淀处理单元包括有沉淀环形安装架，所述沉淀环形安装架与所述单元筒箱之间尺寸相互配合，所述沉淀环形安装架嵌套滑动可拆卸安装设置于单元筒箱的内侧，所述沉淀环形安装架的中间环绕设置有锥形集料板，所述锥形集料板的底部中间竖向连接设置有中心连接套。
进一步的，所述消毒出水单元包括有出水环形安装架，所述出水环形安装架与所述单元筒箱之间尺寸相互配合，所述出水环形安装架嵌套滑动可拆卸安装设置于单元筒箱的内侧，所述出水环形安装架的中间安装设置有排水输送管，所述排水输送管的中间设置有出水泵，所述排水输送管的外端设置有出水接口，所述出水接口与第二输送管侧壁连接设置的水平连接管相互对应设置，所述消毒出水单元的底部还连接设置有水平加药管，所述水平加药管的中间安装设置有加药计量泵，所述水平加药管的外端连接设置有加药接口，所述加药接口与第二输送管侧壁连接设置的水平连接管相互对应设置。
本发明的有益效果：从上面所述可以看出，本发明提供的一种动态组合式多级污水处理设备，通过多个结构相同的单元筒箱纵向堆叠构成，每个单元筒箱都连接设置有溢流排水管，可以通过重力溢流自然将污水由最上方的单元筒箱逐层向下进行输送处理，而单元筒箱之间相互可拆卸堆叠连接，并且每个单元筒箱都对应连接设置有排气、进气、出水、排泥和加药的管道，单元筒箱堆叠连接后，对应管道结构也同步进行连接，从而可以根据处理需求自由调节组合安装的单元筒箱的数量，同时装置的堆叠设置有多个单元筒箱内部分别嵌合可拆卸安装设置有厌氧处理单元、好氧处理单元、沉淀处理单元和消毒出水单元，可以对污水进行厌氧、好氧、加药、沉淀和消毒处理，并且可以根据需要连接不同数量和顺序的处理单元，以根据污水处理需求进行动态调节组合，使用时更加灵活方便，有利于提高装置整体的适用性。
（发明人：凌聪）
