公布日：2024.06.11
申请日：2024.05.14
分类号：B01D29/01(2006.01)I;B01D29/96(2006.01)I;B01D35/30(2006.01)I
摘要
本发明公开了一种污水有机废物处理装置，包括有处理罐、污水进口、外罐体、加料口、污水出口、控制阀、定位槽、插入孔和过滤板，过滤板包括有过滤网及位于过滤网上端的杂质存放区组成，污水内所掺杂的杂质颗粒会残留至杂质存放区内，且当拉出过滤板的过程中，杂质颗粒能稳定的停留在杂质存放区内；外罐体的右侧开设有安装孔，安装孔内设置有用于锁定过滤板的锁定组件。本发明具有以下优点和效果：具备方便安装/拆卸过滤板的优点，同时在拆卸过滤板的过程中能让杂质颗粒保持稳定的停留。
权利要求书

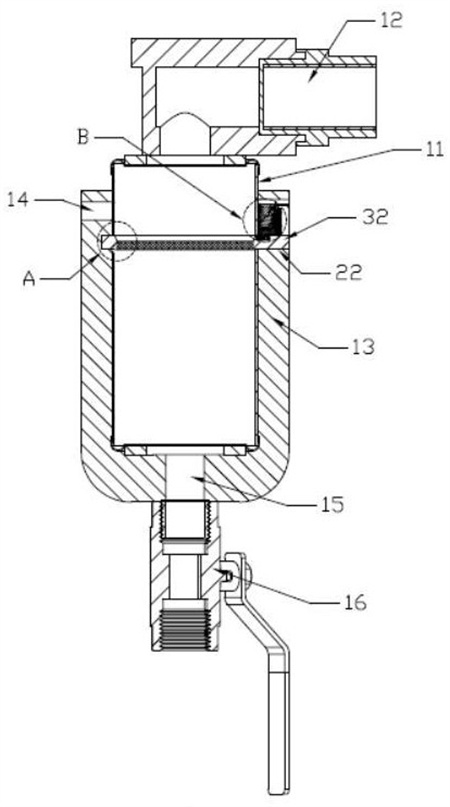

1.一种污水有机废物处理装置，包括有处理罐(11)，所述的处理罐(11)的上端设置有污水进口(12)，所述的处理罐(11)外套设有外罐体(13)，所述的外罐体(13)的左侧开设有加料口(14)，通过所述的加料口(14)来向处理罐(11)内注入药剂，以对污水中的有机物进行降解，进而达到污水处理的目的，所述的外罐体(13)的下端设置有与处理罐(11)相通的污水出口(15)，于所述的污水出口(15)的下端固定设置有控制阀(16)；其特征在于：于所述的外罐体(13)和处理罐(11)的左侧内壁开设有定位槽(21)，于所述的外罐体(13)和处理罐(11)的右侧开设有插入孔(22)，于所述的插入孔(22)内插设有过滤板，所述的过滤板的左端能伸入并限位于定位槽(21)内；所述的过滤板包括有过滤网(33)及位于过滤网(33)上端的杂质存放区(34)组成，污水内所掺杂的杂质颗粒会残留至杂质存放区(34)内，且当拉出所述的过滤板的过程中，杂质颗粒能稳定的停留在杂质存放区(34)内；于所述的外罐体(13)的右侧开设有安装孔(41)，并于所述的安装孔(41)内设置有用于锁定过滤板的锁定组件；所述的过滤板包括有左端固定块(31)和右端固定块(32)，所述的过滤网(33)固定在左端固定块(31)和右端固定块(32)之间，并处于两者的下半部分，所述的左端固定块(31)和右端固定块(32)的上半部分与过滤网(33)的上端之间形成有所述的杂质存放区(34)；所述的左端固定块(31)能伸入并限位于定位槽(21)内；所述的左端固定块(31)右侧的上半部分、右端固定块(32)左侧的上半部分均形成有倾斜面(35)；所述的锁定组件包括有固定在安装孔(41)内的壳体(42)，所述的壳体(42)与外罐体(13)之间通过两个第一锁定螺钉(43)进行固定，所述的外罐体(13)的右侧开始有供第一锁定螺钉(43)放入的放置道(44)；所述的壳体(42)配合处理罐(11)的外侧壁形成有密封内腔(45)，于所述的密封内腔(45)内滑动设置有嵌入压块，所述的嵌入压块能沿着密封内腔(45)进行纵向的往复移动，所述的嵌入压块和密封内腔(45)的顶部之间挤压设置有主弹簧(46)，基于主弹簧(46)的弹性作用力来稳定下推嵌入压块；所述的嵌入压块由上压块(47)和下压块(48)组成，所述的壳体(42)的右侧内壁开设有移位内陷面(51)，所述的上压块(47)的右侧固定设置有移位段(52)，所述的移位段(52)保持与移位内陷面(51)相贴；于所述的壳体(42)的右侧设置有侧挡板(53)，所述的侧挡板(53)与壳体(42)之间通过两个第二锁定螺钉(54)进行固定，所述的侧挡板(53)的下端与壳体(42)的下端相持平，于所述的壳体(42)和侧挡板(53)的下端设置有下挡板(55)，所述的下挡板(55)与侧挡板(53)之间通过第三锁定螺钉(56)进行固定；所述的下挡板(55)的左侧固定设置有定位挡板(57)，通过所述的定位挡板(57)与上压块(47)的相抵来起到限位作用；所述的右端固定块(32)的上端开设有嵌入主槽(58)，当所述的左端固定块(31)与定位槽(21)槽底相抵时，所述的嵌入主槽(58)正好位于下压块(48)的正下方，所述的下压块(48)会在主弹簧(46)的推动下嵌入至嵌入主槽(58)内，达到锁定过滤板的目的；所述的移位段(52)与下挡板(55)之间形成有间隔腔(60)，且当所述的定位挡板(57)与上压块(47)相抵时，该间隔腔(60)依旧存在；于所述的壳体(42)内开设有第一注气孔(61)，于所述的侧挡板(53)内开设有第二注气孔(62)，所述的第一注气孔(61)的一端与间隔腔(60)相接、另一端与第二注气孔(62)相接，于所述的侧挡板(53)上设置有第一导气管口(63)，所述的第一导气管口(63)与第二注气孔(62)相接；于所述的第一导气管口(63)内注入的气体能通入至间隔腔(60)中，进而达到上推嵌入压块的目的；所述的下压块(48)右半部分的下端依次设置有第一填充块(71)、第二填充块(72)和下支撑板(73)，所述的下压块(48)、第一填充块(71)、第二填充块(72)和下支撑板(73)之间通过第四锁定螺钉(74)进行固定，所述的下压块(48)左半部分的下端与下支撑板(73)之间形成有移位内腔(75)，于所述的移位内腔(75)中滑动设置有移位嵌块(76)，所述的移位嵌块(76)的右侧能与第一填充块(71)和第二填充块(72)相抵来起到限位作用；所述的第二填充块(72)的左侧设置有缓冲用的橡胶垫片(721)；所述的移位嵌块(76)的上端固定设置有辅助导块(81)，所述的下压块(48)内开设有供辅助导块(81)伸入的导向道(82)，通过所述的辅助导块(81)与导向道(82)的左侧壁的相抵来防止移位嵌块(76)脱出移位内腔(75)；于所述的辅助导块(81)的右侧与导向道(82)的右侧壁之间压缩设置有小弹簧(83)，基于该小弹簧(83)的作用力来稳定推动移位嵌块(76)左移；所述的嵌入主槽(58)的左侧内壁开设有二次锁定槽(84)，当所述的下压块(48)与嵌入主槽(58)槽底相抵时，所述的移位嵌块(76)会在小弹簧(83)的推动下伸入至二次锁定槽(84)内，达到对过滤板二次限位的目的；所述的辅助导块(81)的左上角开设有注气缺口(85)，且当所述的辅助导块(81)与导向道(82)的左侧壁的相抵时，该注气缺口(85)依旧存在；于所述的下压块(48)内开设有与注气缺口(85)相接的第三注气孔(86)，所述的上压块(47)内开设有与第三注气孔(86)相接的第四注气孔(87)，且于所述的上压块(47)上设置有第二导气管口(88)，所述的第二导气管口(88)与第四注气孔(87)相接；于所述的第二导气管口(88)内注入的气体能通入至注气缺口(85)中，进而达到右推移位嵌块(76)的目的；所述的第一导气管口(63)和第二导气管口(88)通过软管(89)相接，所述的第一导气管口(63)或第二导气管口(88)的管口位置密封设置，以防止气体泄漏；所述的壳体(42)的上端设置有内顶块(90)，所述的上压块(47)的上端固定设置有第一顶块(91)，所述的内顶块(90)和第一顶块(91)分别伸入至主弹簧(46)的上下端；所述的辅助导块(81)的右侧固定设置有第二顶块(92)，所述的导向道(82)的右侧壁固定设置有第三顶块(93)，所述的第二顶块(92)和第三顶块(93)分别伸入至小弹簧(83)的左右端。
发明内容
本发明的目的是提供一种污水有机废物处理装置，以解决背景技术中所提出的问题。
本发明的上述技术目的是通过以下技术方案得以实现的：一种污水有机废物处理装置，包括有处理罐，所述的处理罐的上端设置有污水进口，所述的处理罐外套设有外罐体，所述的外罐体的左侧开设有加料口，通过所述的加料口来向处理罐内注入药剂，以对污水中的有机物进行降解，进而达到污水处理的目的，所述的外罐体的下端设置有与处理罐相通的污水出口，于所述的污水出口的下端固定设置有控制阀；
于所述的外罐体和处理罐的左侧内壁开设有定位槽，于所述的外罐体和处理罐的右侧开设有插入孔，于所述的插入孔内插设有过滤板，所述的过滤板的左端能伸入并限位于定位槽内；所述的过滤板包括有过滤网及位于过滤网上端的杂质存放区组成，污水内所掺杂的杂质颗粒会残留至杂质存放区内，且当拉出所述的过滤板的过程中，杂质颗粒能稳定的停留在杂质存放区内；于所述的外罐体的右侧开设有安装孔，并于所述的安装孔内设置有用于锁定过滤板的锁定组件。
进一步设置是：所述的过滤板包括有左端固定块和右端固定块，所述的过滤网固定在左端固定块和右端固定块之间，并处于两者的下半部分，所述的左端固定块和右端固定块的上半部分与过滤网的上端之间形成有所述的杂质存放区；所述的左端固定块能伸入并限位于定位槽内。
进一步设置是：所述的左端固定块右侧的上半部分、右端固定块左侧的上半部分均形成有倾斜面。
进一步设置是：所述的锁定组件包括有固定在安装孔内的壳体，所述的壳体与外罐体之间通过两个第一锁定螺钉进行固定，所述的外罐体的右侧开始有供第一锁定螺钉放入的放置道；所述的壳体配合处理罐的外侧壁形成有密封内腔，于所述的密封内腔内滑动设置有嵌入压块，所述的嵌入压块能沿着密封内腔进行纵向的往复移动，所述的嵌入压块和密封内腔的顶部之间挤压设置有主弹簧，基于主弹簧的弹性作用力来稳定下推嵌入压块；
所述的嵌入压块由上压块和下压块组成，所述的壳体的右侧内壁开设有移位内陷面，所述的上压块的右侧固定设置有移位段，所述的移位段保持与移位内陷面相贴；于所述的壳体的右侧设置有侧挡板，所述的侧挡板与壳体之间通过两个第二锁定螺钉进行固定，所述的侧挡板的下端与壳体的下端相持平，于所述的壳体和侧挡板的下端设置有下挡板，所述的下挡板与侧挡板之间通过第三锁定螺钉进行固定；所述的下挡板的左侧固定设置有定位挡板，通过所述的定位挡板与上压块的相抵来起到限位作用；所述的右端固定块的上端开设有嵌入主槽，当所述的左端固定块与定位槽槽底相抵时，所述的嵌入主槽正好位于下压块的正下方，所述的下压块会在主弹簧的推动下嵌入至嵌入主槽内，达到锁定过滤板的目的。
进一步设置是：所述的移位段与下挡板之间形成有间隔腔，且当所述的定位挡板与上压块相抵时，该间隔腔依旧存在；于所述的壳体内开设有第一注气孔，于所述的侧挡板内开设有第二注气孔，所述的第一注气孔的一端与间隔腔相接、另一端与第二注气孔相接，于所述的侧挡板上设置有第一导气管口，所述的第一导气管口与第二注气孔相接；于所述的第一导气管口内注入的气体能通入至间隔腔中，进而达到上推嵌入压块的目的。
进一步设置是：所述的下压块右半部分的下端依次设置有第一填充块、第二填充块和下支撑板，所述的下压块、第一填充块、第二填充块和下支撑板之间通过第四锁定螺钉进行固定，所述的下压块左半部分的下端与下支撑板之间形成有移位内腔，于所述的移位内腔中滑动设置有移位嵌块，所述的移位嵌块的右侧能与第一填充块和第二填充块相抵来起到限位作用；所述的第二填充块的左侧设置有缓冲用的橡胶垫片；
所述的移位嵌块的上端固定设置有辅助导块，所述的下压块内开设有供辅助导块伸入的导向道，通过所述的辅助导块与导向道的左侧壁的相抵来防止移位嵌块脱出移位内腔；于所述的辅助导块的右侧与导向道的右侧壁之间压缩设置有小弹簧，基于该小弹簧的作用力来稳定推动移位嵌块左移；所述的嵌入主槽的左侧内壁开设有二次锁定槽，当所述的下压块与嵌入主槽槽底相抵时，所述的移位嵌块会在小弹簧的推动下伸入至二次锁定槽内，达到对过滤板二次限位的目的。
进一步设置是：所述的辅助导块的左上角开设有注气缺口，且当所述的辅助导块与导向道的左侧壁的相抵时，该注气缺口依旧存在；于所述的下压块内开设有与注气缺口相接的第三注气孔，所述的上压块内开设有与第三注气孔相接的第四注气孔，且于所述的上压块上设置有第二导气管口，所述的第二导气管口与第四注气孔相接；于所述的第二导气管口内注入的气体能通入至注气缺口中，进而达到右推移位嵌块的目的。
进一步设置是：所述的第一导气管口和第二导气管口通过软管相接，所述的第一导气管口或第二导气管口的管口位置密封设置，以防止气体泄漏。
进一步设置是：所述的壳体的上端设置有内顶块，所述的上压块的上端固定设置有第一顶块，所述的内顶块和第一顶块分别伸入至主弹簧的上下端；所述的辅助导块的右侧固定设置有第二顶块，所述的导向道的右侧壁固定设置有第三顶块，所述的第二顶块和第三顶块分别伸入至小弹簧的左右端。
本发明的有益效果在于：
1、在本发明中通过设置插入孔来供过滤板插入至处理罐内部，定位槽的设置能让过滤板的左端伸入来进行限位，安装/拆卸过滤板只需横向插入/拔出即可，非常方便；过滤板的过滤网来执行过滤作业，杂质存放区用于供杂质颗粒稳定的停留，避免拉出过滤板时，发生杂质颗粒的掉落；锁定组件的设置用于锁定住过滤板，以防止过滤板在污水的冲击下或者处理罐的晃动下脱落。
2、在本发明中过滤板的左端固定块和右端固定块能起到支撑作用，且两者能固定住过滤网，杂质存放区的设置用于供杂质颗粒停留，有效避免杂质颗粒在拆卸过滤板时掉落至处理罐内；左端固定块和右端固定块上的倾斜面能引导处理罐内壁上的杂质颗粒滑落至杂质存放区。
3、在本发明中锁定组件包括有壳体，壳体与外罐体之间通过第一锁定螺钉固定，放置道的设置用于供第一锁定螺钉放置；密封内腔内的嵌入压块能在主弹簧的推动下稳定下移，嵌入压块由上压块和下压块组成，上压块能通过与定位挡板的相抵来起到限位作用；右端固定块上端的嵌入主槽供下压块嵌入，然后对过滤板进行锁定。
4、在本发明中上压块右侧的移位段与下挡板之间始终存在间隔腔，以避免定位挡板与上压块的相抵时，间隔腔消失；由此，通过第一导气管口注入的气体能经第二注气孔和第一注气孔后通入至间隔腔内，然后上推嵌入压块，让其脱出嵌入主槽，解除对过滤板的锁定。
5、在本发明中通过设置下支撑板来配合下压块来形成移位内腔，移位内腔中的移位嵌块能在小弹簧的推动下稳定左移，第一填充块和第二填充块能通过与移位嵌块的相抵来起到作用，并在第二填充块左侧设置橡胶垫片来进行缓冲；移位嵌块上端的辅助导块能在导向道内稳定移动，且该移位嵌块能通过与导向道的左侧壁的相抵来防止移位嵌块脱出移位内腔，小弹簧与辅助导块接触来进行推动；嵌入主槽的左侧内壁开设的二次锁定槽供移位嵌块伸入，进而实现对过滤板的二次限位。
6、在本发明中于辅助导块的左上角开设有注气缺口，该注气缺口在辅助导块与导向道的左侧壁相抵时依旧存在，避免了气体无法通入的情况发生；通过第二导气管口注入的气体能经第四注气孔和第三注气孔后通入至注气缺口内，然后右推移位嵌块，让其脱出二次锁定槽，解除对过滤板的二次锁定。
7、在本发明中将第一导气管口和第二导气管口通过软管相接，由此实现了合并后的单端输入，该处设计具有创造性，通过单端的注气动作，来让下压块上移和移位嵌块右移，通过两个反馈来配合解除对过滤板的锁定，为后续拆卸提供了便捷。
8、在本发明中内顶块和第一顶块能起到限位主弹簧的作用，第二顶块和第三顶块能起到限位小弹簧的作用。
（发明人：尹民）
