公布日：2024.06.18
申请日：2024.04.18
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/32(2023.01)N;C02F1/52(2023.01)N;C02F1/78(2023.01)N;C02F1/461(2023.01)N;C02F101/
30(2006.01)N
摘要
本发明公开了一种具有净化除臭功能的自振式污水处理设备，属于污水处理技术领域，包括自振通道，所述自振通道左端上方设有用于添加絮凝剂的絮凝剂添加装置，自振通道的右端设有两个用于发电的涡流发电装置，所述自振通道上方固定连接有蓄电池，所述蓄电池的上方固定连接有太阳能发电板，所述涡流发电装置和所述太阳能发电板均与所述蓄电池电性连接，所述涡流发电装置的下方连接有连接管，所述连接管的右端设有填料过滤区，所述填料过滤区右端设有用于降解有机物的净化通道，本装置不需要外来的电源介入，通采用太阳能发电和涡流发电的方式对装置内需要用电的设备进行供电，具有节能环保的效果，降低了污水处理的成本。
权利要求书

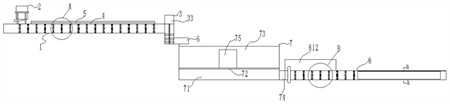

1.一种具有净化除臭功能的自振式污水处理设备，其特征在于，包括自振通道(1)，所述自振通道(1)左端上方设有用于添加絮凝剂的絮凝剂添加装置(2)，自振通道(1)的右端设有两个用于发电的涡流发电装置(3)，所述自振通道(1)上方固定连接有蓄电池(4)，所述蓄电池(4)的上方固定连接有太阳能发电板(5)，所述涡流发电装置(3)和所述太阳能发电板(5)均与所述蓄电池(4)电性连接，所述涡流发电装置(3)的下方连接有连接管(6)，所述连接管(6)的右端设有填料过滤区(7)，所述填料过滤区(7)右端设有用于降解有机物的净化通道(8)。
2.如权利要求1所述的一种具有净化除臭功能的自振式污水处理设备，其特征在于，所述自振通道(1)包括通道壳(11)，所述通道壳(11)的内部横向设有多个振动杆一(12)，所述振动杆一(12)与所述通道壳(11)弹性连接。
3.如权利要求1所述的一种具有净化除臭功能的自振式污水处理设备，其特征在于，所述絮凝剂添加装置(2)包括絮凝剂添加仓(21)、固定架(22)、凸轮机构(25)，所述固定架(22)固定安装在自振通道(1)的左侧上端，固定架(22)的上方固定连接有絮凝剂添加仓(21)，絮凝剂添加仓(21)的下端固定连接有下料通道(23)，所述下料通道(23)左端铰接有振动板(24)，所述振动板(24)的下端与所述凸轮机构(25)铰接。
4.如权利要求1所述的一种具有净化除臭功能的自振式污水处理设备，其特征在于，所述涡流发电装置(3)包括涡流壳(31)，所述涡流壳(31)内转动连接有涡流叶轮(32)，所述涡流壳(31)的上当固定连接有发电机(33)，所述发电机(33)的转动轴与所述涡流叶轮(32)传动连接，所述蓄电池(4)与所述涡流发电装置(3)电性连接。
5.如权利要求1所述的一种具有净化除臭功能的自振式污水处理设备，其特征在于，所述填料过滤区(7)包括填料池(71)、所述填料池(71)内设有过滤板(72)，所述过滤板(72)上方放置有活性炭颗粒(73)，所述填料池(71)右侧下方设有滤水管(74)，所述滤水管(74)与所述净化通道(8)固定连通。
6.如权利要求1所述的一种具有净化除臭功能的自振式污水处理设备，其特征在于，所述填料过滤区(7)包括填料池(71)、所述填料池(71)内设有过滤板(72)，所述过滤板(72)上方放置有活性炭颗粒(73)，所述填料池(71)右侧下方设有滤水管(74)。
发明内容
为解决上述技术问题，本发明提供了一种具有净化除臭功能的自振式污水处理设备。
本发明的技术方案是：一种具有净化除臭功能的自振式污水处理设备，包括自振通道，所述自振通道左端上方设有用于添加絮凝剂的絮凝剂添加装置，自振通道的右端设有两个用于发电的涡流发电装置，所述自振通道上方固定连接有蓄电池，所述蓄电池的上方固定连接有太阳能发电板，所述涡流发电装置和所述太阳能发电板均与所述蓄电池电性连接，所述涡流发电装置的下方连接有连接管，所述连接管的右端设有填料过滤区，所述填料过滤区右端设有用于降解有机物的净化通道。
进一步地，所述自振通道包括通道壳，所述通道壳的内部横向设有多个振动杆一，所述振动杆一与所述通道壳弹性连接。
说明：通过污水流动经过振动杆一的时候会在后方形成涡振，涡振带动振动杆一上下运动，形成涡激共振，这样的自振动结构能够将絮凝剂与污水混合均匀，节省了絮凝剂与污水混合搅拌的能耗。
进一步地，所述絮凝剂添加装置包括絮凝剂添加仓、固定架、凸轮机构，所述固定架固定安装在自振通道的左侧上端，固定架的上方固定连接有絮凝剂添加仓，絮凝剂添加仓的下端固定连接有下料通道，所述下料通道左端铰接有振动板，所述振动板的下端与所述凸轮机构铰接。
说明：通过凸轮机构带动振动板将装在絮凝剂添加仓内的絮凝剂持续撒入自振通道，能够有效将絮凝剂分散在污水内，有利于絮凝剂与污水中的大分子有机物以及悬浮颗粒形成沉淀物。
进一步地，所述涡流发电装置包括涡流壳，所述涡流壳内转动连接有涡流叶轮，所述涡流壳的上当固定连接有发电机，所述发电机的转动轴与所述涡流叶轮传动连接，所述蓄电池与所述涡流发电装置电性连接。
说明：通过污水的自流动形成涡流，再通过涡流进行发电，涡流产生的电能用于电解有机物，进而降低污水处理的成本。
进一步地，所述填料过滤区包括填料池、所述填料池内设有过滤板，所述过滤板上方放置有活性炭颗粒，所述填料池右侧下方设有滤水管，所述滤水管与所述净化通道固定连通。
说明：通过活性炭填颗粒对污水进行过滤，污水中的沉淀物截流在活性炭颗粒表面，污水中未与絮凝剂结合的有机物被活性炭颗粒吸附。
进一步地，所述净化通道包括前通道和后通道，所述前通道的右端与所述后通道的左端固定连通，所述前通道内部横向设有多个振动杆二，前通道的上方固定连接有臭氧发生器，所述臭氧发生器的出气口通过管道与所述前通道左侧底部固定连通，所述后通道前内壁和后内壁固定分别固定连接有正极板和负极板，所述正极板和负极板与所述蓄电池电性连接。
说明：通过臭氧对污水中残留的有机物进行氧化降解，通过正极板和负极板形成电场，对经过正极板和负极板之间的污水中的有机物进行电解。
本发明的有益效果是：
(1)本发明相比现有的污水处理装置，本装置不需要外来的电源介入，通采用太阳能发电和涡流发电的方式对装置内需要用电的设备进行供电，具有节能环保的效果，降低了污水处理的成本。
(2)本发明利用污水流动产生的涡振与振动杆一和振动杆二形成涡激共振，分别使絮凝剂和臭氧与污水充分混合，代替了传动搅拌的方式进行混合，能够有效的节省搅拌所用的能耗。
(3)本发明先采用絮凝的方式将污水中的大分子直接进行絮凝形成沉淀，这种方式能够快速有效提高污水的清澈度，然后通过活性炭颗粒过滤分离沉淀物，活性炭颗粒还可以对污水中的有机物进行吸附，最后通过臭氧氧化和电解的方式去除污水中残留的有机物，通过紫外线灯对污水中细菌进行消杀，这种方式进行污水处理的效率高，效果好，且能够去除污水产生臭味的有机物和细菌，达到净化除臭的目的。
（发明人：朱吉祥;俞盛）
