公布日：2024.06.25
申请日：2024.03.13
分类号：C02F7/00(2006.01)I
摘要
本发明属于污水处理技术领域，且公开了一种污水处理用曝气风机，包括底座，所述底座的顶面分别固定安装有电机和叶轮箱，所述电机转轴的外表面和叶轮箱转轴的外表面均固定套接有转轮组件。本发明通过在非启动下将分配组件套入至转轮组件中，配合分配组件中的分隔板，将单个冷却套管分隔成进入腔和排出腔，且配合转轮组件中的冷却腔和中间槽的连通，引导冷却水在轮体运转过程中导入并进行换热，实现轮体和皮带的快速降温，避免过热造成皮带的寿命降低，且避免皮带过热引起弹性减小，传动效率下降，大大提高了皮带的使用寿命和稳定性，提高转动曝气效果，且冷却过程在运行过程中实现，及时降温冷却，使用效果好。
权利要求书

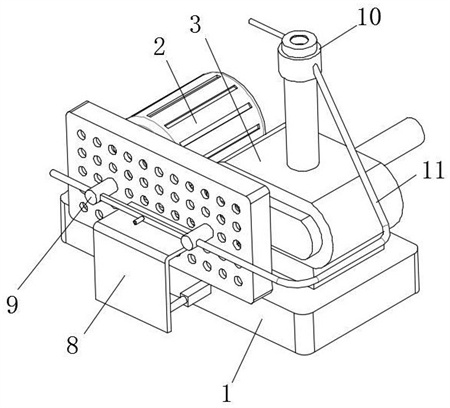

1.一种污水处理用曝气风机，包括底座（1），其特征在于：所述底座（1）的顶面分别固定安装有电机（2）和叶轮箱（3），所述电机（2）转轴的外表面和叶轮箱（3）转轴的外表面均固定套接有转轮组件（4），所述底座（1）的侧面固定设有移动组件（8），所述移动组件（8）的正面固定套接有分配组件（9），所述分配组件（9）的一端套设在转轮组件（4）中且与转轮组件（4）内部相连通，所述叶轮箱（3）的顶部固定连通有进气管（6），所述进气管（6）的顶部固定连通有消音组件（10），所述分配组件（9）的两侧均固定连通有排液管（11），一个所述排液管（11）与消音组件（10）固定连通，所述转轮组件（4）的外侧套设有皮带（5）；所述分配组件（9）包括冷却套管（91）、分隔板（92）、中间套（93）和进液管（94），所述冷却套管（91）与转轮组件（4）转动套接。
2.根据权利要求1所述的一种污水处理用曝气风机，其特征在于：所述转轮组件（4）包括轮体（41）、冷却腔（42）和连通腔（43），所述冷却腔（42）开设在轮体（41）的内部，所述连通腔（43）开设在轮体（41）的内部且与冷却腔（42）相连通，所述冷却腔（42）为环形腔室，所述转轮组件（4）的数量为两个，两个所述轮体（41）分别固定套接在电机（2）转轴的外表面和叶轮箱（3）转轴的外表面上。
3.根据权利要求1所述的一种污水处理用曝气风机，其特征在于：所述电机（2）转轴的外表面和叶轮箱（3）转轴的外表面均开设有中间槽（7），所述中间槽（7）与连通腔（43）相连通。
4.根据权利要求1所述的一种污水处理用曝气风机，其特征在于：所述移动组件（8）包括防护框（81）、连接框（82）和电动推杆（83），所述电动推杆（83）固定安装在底座（1）的正面上，所述防护框（81）位于转轮组件（4）的外侧，所述连接框（82）固定连接在电动推杆（83）的活动端上，所述连接框（82）与防护框（81）固定连接。
5.根据权利要求1所述的一种污水处理用曝气风机，其特征在于：所述冷却套管（91）固定套接在防护框（81）的正面且套接在轮体（41）的正面中，所述分隔板（92）固定连接在冷却套管（91）的内部，所述中间套（93）固定连通在两个冷却套管（91）之间，所述进液管（94）固定连通在中间套（93）的正面。
6.根据权利要求1所述的一种污水处理用曝气风机，其特征在于：所述消音组件（10）包括消音套（101）、内部腔（102）、中间环（103）、消音环（104）、换热套（105）、中间孔（106）和回流管（107），所述消音套（101）固定连接在进气管（6）的顶部，所述内部腔（102）开设在消音套（101）的内部，所述中间环（103）固定连接在内部腔（102）的内部，所述消音环（104）固定套接在中间环（103）的内表面上。
7.根据权利要求1所述的一种污水处理用曝气风机，其特征在于：所述换热套（105）固定连接在消音套（101）的顶部，所述中间孔（106）开设在消音套（101）的顶面且与换热套（105）相连通，所述回流管（107）固定连通在换热套（105）的侧面上。
8.根据权利要求1所述的一种污水处理用曝气风机，其特征在于：所述消音套（101）的侧面开设有通口，所述排液管（11）与通口相连通。
发明内容
本发明的目的在于提供一种污水处理用曝气风机，以解决上述背景技术中提出的问题。
为了实现上述目的，本发明提供如下技术方案：一种污水处理用曝气风机，包括底座，所述底座的顶面分别固定安装有电机和叶轮箱，所述电机转轴的外表面和叶轮箱转轴的外表面均固定套接有转轮组件，所述底座的侧面固定设有移动组件，所述移动组件的正面固定套接有分配组件，所述分配组件的一端套设在转轮组件中且与转轮组件内部相连通，所述叶轮箱的顶部固定连通有进气管，所述进气管的顶部固定连通有消音组件，所述分配组件的两侧均固定连通有排液管，一个所述排液管与消音组件固定连通，所述转轮组件的外侧套设有皮带；所述分配组件包括冷却套管、分隔板、中间套和进液管，所述冷却套管与转轮组件转动套接。
优选的，所述转轮组件包括轮体、冷却腔和连通腔，所述冷却腔开设在轮体的内部，所述连通腔开设在轮体的内部且与冷却腔相连通，所述冷却腔为环形腔室，所述转轮组件的数量为两个，两个所述轮体分别固定套接在电机转轴的外表面和叶轮箱转轴的外表面上。
优选的，所述电机转轴的外表面和叶轮箱转轴的外表面均开设有中间槽，所述中间槽与连通腔相连通。
优选的，所述移动组件包括防护框、连接框和电动推杆，所述电动推杆固定安装在底座的正面上，所述防护框位于转轮组件的外侧，所述连接框固定连接在电动推杆的活动端上，所述连接框与防护框固定连接。
优选的，所述冷却套管固定套接在防护框的正面且套接在轮体的正面中，所述分隔板固定连接在冷却套管的内部，所述中间套固定连通在两个冷却套管之间，所述进液管固定连通在中间套的正面。
优选的，所述消音组件包括消音套、内部腔、中间环、消音环、换热套、中间孔和回流管，所述消音套固定连接在进气管的顶部，所述内部腔开设在消音套的内部，所述中间环固定连接在内部腔的内部，所述消音环固定套接在中间环的内表面上。
优选的，所述换热套固定连接在消音套的顶部，所述中间孔开设在消音套的顶面且与换热套相连通，所述回流管固定连通在换热套的侧面上。
优选的，所述消音套的侧面开设有通口，所述排液管与通口相连通。
本发明的有益效果如下：1、本发明通过利用移动组件完成分配组件的装配，配合移动组件的横向移动，切换分配组件的状态，在非启动下将分配组件套入至转轮组件中，配合分配组件中的分隔板，将单个冷却套管分隔成进入腔和排出腔，且配合转轮组件中的冷却腔和中间槽的连通，引导冷却水在轮体运转过程中导入并进行换热，实现轮体和皮带的快速降温，避免过热造成皮带的寿命降低，且避免皮带过热引起弹性减小，传动效率下降，大大提高了皮带的使用寿命和稳定性，提高转动曝气效果，且冷却过程在运行过程中实现，及时降温冷却，使用效果好。
2、本发明通过在吸入管的顶部增设消音组件，配合内部的内部腔和消音环，利用冷却后的排出热水，将热水引入至消音组件中，在消音环外侧形成一层流动水圈，使得气体吸入过程中的噪音在经受消音环的初级吸收后，配合流动热水完成二次吸收，降低噪音传播能量，提高消音效果，消音效果更好。
3、本发明通过将冷却后的冷却水引入至消音组件中，配合吸入的流动空气，在辅助消除噪音的同时，通过换热套对通入的热水进行冷却降温，在不额外增加冷却设备的同时，对冷却后的热水进行辅助冷却，提高回流后的降温效果，降低循环冷却水中间冷却的能量供给，节省能源，提高循环冷却效果，使用效果好。
（发明人：李国营;何旭东）
