公布日：2023.10.27
申请日：2023.09.20
分类号：B01D29/64(2006.01)I;B01D29/68(2006.01)I;B01D29/60(2006.01)I
摘要
本发明涉及污水处理方法领域，具体涉及一种雨污水过滤分离方法。一种雨污水过滤分离方法，包括以下步骤：获取过滤网工作时的总阻力；过滤网总阻力大于总预设值时，启动第一清理模式对沉淀物和悬浮物直接清理；或，过滤网总阻力小于总预设值时，分别获取沉淀物和悬浮物对过滤网的阻力；过滤网受到沉淀物的阻力大于第一预设值时，启动第二清理模式对沉淀物进行清理；或，过滤网受到沉淀物的阻力大于第二预设值时，启动第三清理模式对悬浮物进行清理。第一清理模式和第二清理模式能分别对悬浮物和沉淀物进行清理，从而对过滤网过滤的杂质进行分类。
权利要求书

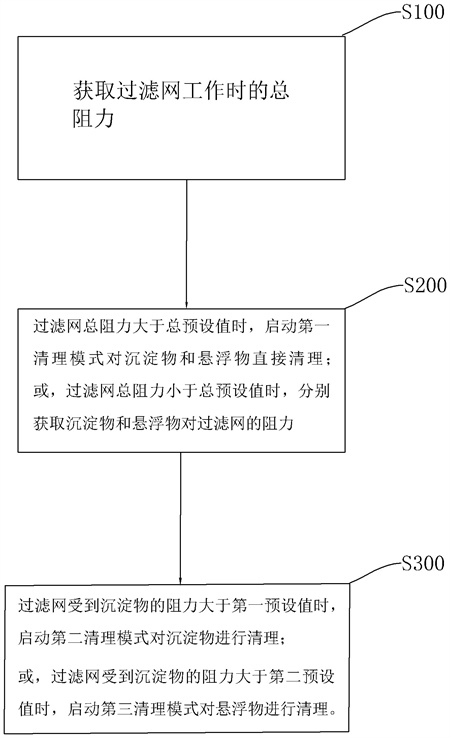

1.一种雨污水过滤分离方法，其特征在于：包括以下步骤：S100：获取过滤网工作时的总阻力；S200：过滤网总阻力大于总预设值时，启动第一清理模式对沉淀物和悬浮物直接清理；或，过滤网总阻力小于总预设值时，分别获取沉淀物和悬浮物对过滤网的阻力；S300：过滤网受到沉淀物的阻力大于第一预设值时，启动第二清理模式对沉淀物进行清理；或，过滤网受到沉淀物的阻力大于第二预设值时，启动第三清理模式对悬浮物进行清理。
2.根据权利要求1所述的一种雨污水过滤分离方法，其特征在于：总预设值为第一预设值和第二预设值之和；第一预设值为沉淀物阻塞过滤网时，过滤网能受到的最大阻力值；第二预设值为悬浮物阻塞过滤网时，过滤网能受到的最大阻力值。
3.根据权利要求1所述的一种雨污水过滤分离方法，其特征在于：过滤网受到沉淀物的阻力大于第一预设阻力值时，启动第二清理模式对沉淀物进行清理；还包括以下步骤：过滤网受到沉淀物的阻力小于第一预设值时，获取沉淀物对过滤网的压力值；沉淀物对过滤网的压力值大于第三预设值时，启动第二清理模式对沉淀物进行清理。
4.根据权利要求3所述的一种雨污水过滤分离方法，其特征在于：还包括以下步骤：单位时间内过滤网受到沉淀物的压力和过滤网受到沉淀物的阻力均增大时，再次判断过滤网受到沉淀物的阻力与第一预设值的大小。
5.根据权利要求3所述的一种雨污水过滤分离方法，其特征在于：还包括以下步骤：单位时间内仅过滤网受到沉淀物的压力时，再次判断沉淀物对过滤网的压力与第三预设值的大小。
6.根据权利要求1所述的一种雨污水过滤分离方法，其特征在于：还包括过滤装置；过滤装置包括：过滤管道，过滤管道水平设置；过滤网竖直设置在过滤管道内，以在污水流经过滤管道时进行过滤；悬浮物清理装置，悬浮物清理装置设置在过滤网的上半部，用于清理过滤网的上的悬浮物；悬浮物清理装置组成第二清理模式；沉淀物清理装置，沉淀物清理装置设置在过滤网的下半部，用于清理过滤网底部的沉淀物；沉淀物清理装置组成第三清理模式；滤网清洁装置，滤网清洁装置滑动地套设在过滤网上，用于清理过滤网上附着的杂物；悬浮物清理装置、沉淀物清理装置和滤网清洁装置组成第一清理模式。
7.根据权利要求6所述的一种雨污水过滤分离方法，其特征在于：滤网清洁装置包括清洁环、多个清洁刷和反冲管；清洁环能够滑动地套着在过滤网上；多个清洁刷位于过滤网的一侧，且设置在清洁环上；多个反冲管位于过滤网的另一侧，且设置在清洁环上。
8.根据权利要求1-7中任一项所述的一种雨污水过滤分离方法，其特征在于：过滤网为柔性过滤网或刚性过滤网。
9.根据权利要求1-7中任一项所述的一种雨污水过滤分离方法，其特征在于：步骤S100当中，过滤网的总阻力通过阻力传感器获得，阻力传感器为应变管式传感器或应变梁式传感器。
10.根据权利要求1-7中任一项所述的一种雨污水过滤分离方法，其特征在于：沉淀物包括石头、金属和硬质塑料，悬浮物包括树叶、树枝、轻质塑料和纸质垃圾。
发明内容
本发明提供一种雨污水过滤分离方法，以解决现有的方法不能对污水中的杂质分离的问题。
本发明的一种雨污水过滤分离方法采用如下技术方案：一种雨污水过滤分离方法，包括以下步骤：S100：获取过滤网工作时的总阻力；S200：过滤网总阻力大于总预设值时，启动第一清理模式对沉淀物和悬浮物直接清理；或，过滤网总阻力小于总预设值时，分别获取沉淀物和悬浮物对过滤网的阻力；S300：过滤网受到沉淀物的阻力大于第一预设值时，启动第二清理模式对沉淀物进行清理；或，过滤网受到沉淀物的阻力大于第二预设值时，启动第三清理模式对悬浮物进行清理。
进一步地，总预设值为第一预设值和第二预设值之和；第一预设值为沉淀物阻塞过滤网时，过滤网能受到的最大阻力值；第二预设值为悬浮物阻塞过滤网时，过滤网能受到的最大阻力值。
进一步地，过滤网受到沉淀物的阻力大于第一预设阻力值时，启动第二清理模式对沉淀物进行清理；还包括以下步骤：过滤网受到沉淀物的阻力小于第一预设值时，获取沉淀物对过滤网的压力值；沉淀物对过滤网的压力值大于第三预设值时，启动第二清理模式对沉淀物进行清理。
进一步地，还包括以下步骤：单位时间内过滤网受到沉淀物的压力和过滤网受到沉淀物的阻力均增大时，再次判断过滤网受到沉淀物的阻力与第一预设值的大小。
进一步地，还包括以下步骤：单位时间内仅过滤网受到沉淀物的压力时，再次判断沉淀物对过滤网的压力与第三预设值的大小。
进一步地，一种雨污水过滤分离方法，还包括过滤装置；过滤装置包括过滤管道、悬浮物清理装置、沉淀物清理装置和滤网清洁装置；过滤管道水平设置；过滤网竖直设置在过滤管道内，以在污水流经过滤管道时进行过滤；悬浮物清理装置设置在过滤网的上半部，用于清理过滤网的上的悬浮物；悬浮物清理装置组成第二清理模式；沉淀物清理装置设置在过滤网的下半部，用于清理过滤网底部的沉淀物；沉淀物清理装置组成第三清理模式；滤网清洁装置滑动地套设在过滤网上，用于清理过滤网上附着的杂物；悬浮物清理装置、沉淀物清理装置和滤网清洁装置组成第一清理模式。
进一步地，滤网清洁装置包括清洁环、多个清洁刷和反冲管；清洁环能够滑动地套着在过滤网上；多个清洁刷位于过滤网的一侧，且设置在清洁环上；多个反冲管位于过滤网的另一侧，且设置在清洁环上。
进一步地，过滤网为柔性过滤网或刚性过滤网。
进一步地，骤S100当中，过滤网的总阻力通过阻力传感器获得，阻力传感器为应变管式传感器或应变梁式传感器。
进一步地，沉淀物包括石头、金属和硬质塑料，悬浮物包括树叶、树枝、轻质塑料和纸质垃圾。
本发明的有益效果是：本发明的一种雨污水过滤分离方法，过滤网总阻力大于总预设值时，启动第一清理模式对沉淀物和悬浮物直接清理，用于防止某一时间段内经过过滤网的污水夹杂的杂物过多，进而使过滤网承受力过大。过滤网受到沉淀物的阻力大于第一预设值时，启动第二清理模式对沉淀物进行清理。第一预设值为沉淀物阻塞过滤网时，过滤网能受到的最大阻力值；或，过滤网受到沉淀物的阻力大于第二预设值时，启动第三清理模式对悬浮物进行清理；第二预设值为悬浮物阻塞过滤网时，过滤网能受到的最大阻力值。第一清理模式和第二清理模式能分别对悬浮物和沉淀物进行清理，从而对过滤网过滤的杂质进行分类。
（发明人：梅淑芳;刘晓华;王琪）
