公布日：2023.12.29
申请日：2023.10.08
分类号：C02F3/28(2023.01)I;C02F101/30(2006.01)N
摘要
本发明提供了一种有机废水分段厌氧处理系统，涉及有机废水处理技术领域。系统包括：一级反应罐、一级沉降罐、低质沼气收集器、中间水箱、二级反应罐、二级沉降罐、高质沼气收集器、出水COD在线监测仪及出水箱，有机废水通入一级反应罐，一级反应罐与一级沉降罐连通，一级沉降罐底部接有一级污泥回流泵和一级剩余污泥泵，低质沼气收集器与一级反应罐相连通，二级反应罐与二级沉降罐相连通，二级沉降罐底部接有二级污泥回流泵和二级剩余污泥泵，高质沼气收集器与二级反应罐连通，二级沉降罐通过出水COD在线监测仪与出水箱相连通。本发明对有机废水进行两段厌氧处理，使高COD有机废水达到排放标准，并对低质沼气和高质沼气分别收集。
权利要求书

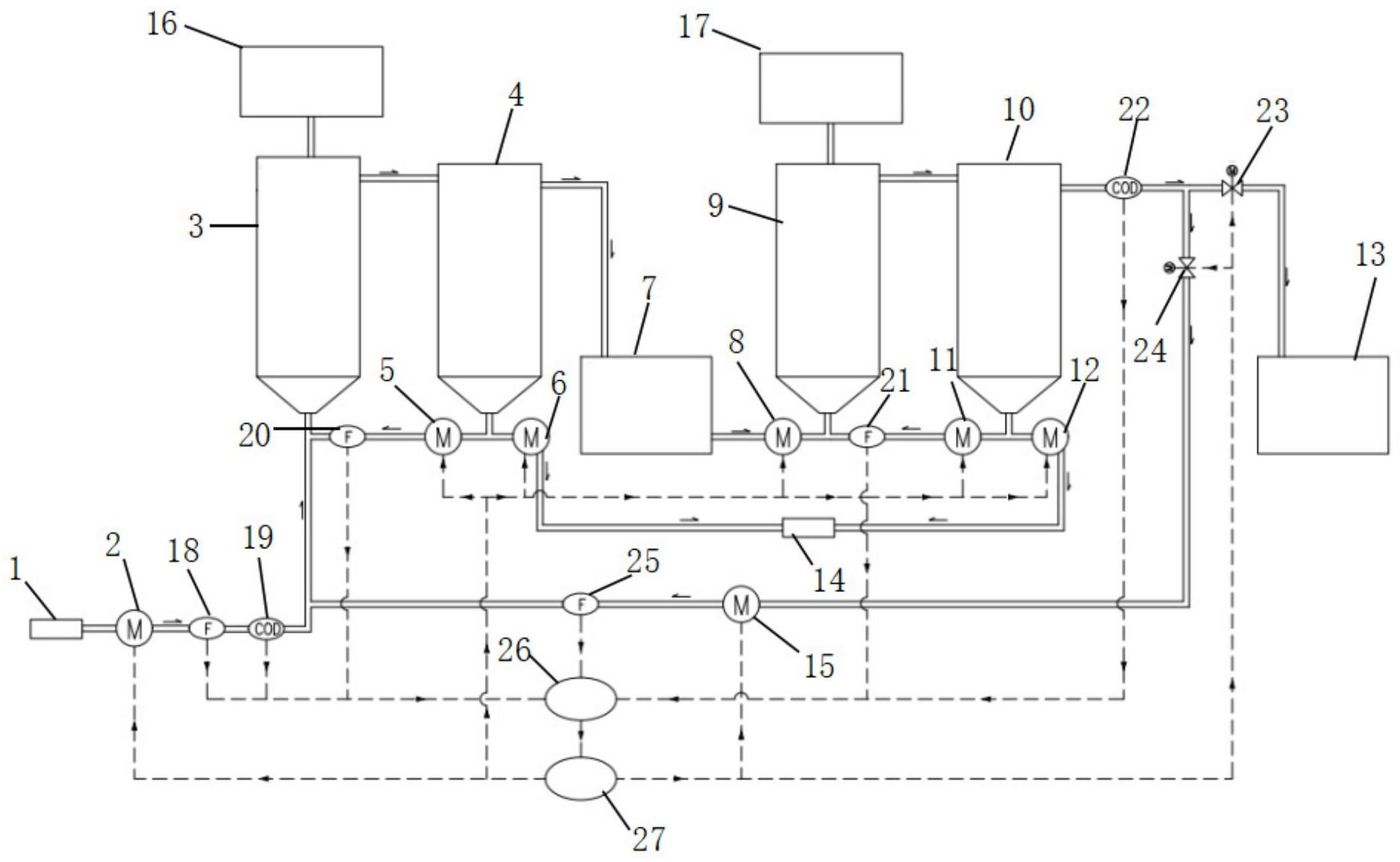

1.一种有机废水分段厌氧处理系统，其特征在于，包括：一级反应罐、一级沉降罐、低质沼气收集器、中间水箱、二级反应罐、二级沉降罐、高质沼气收集器、出水COD在线监测仪及出水箱，有机废水原水通过原水泵接入所述一级反应罐内，所述一级反应罐的顶部与所述一级沉降罐的顶部相连通，所述一级沉降罐的底部分别通过一级污泥回流泵和一级剩余污泥泵与所述一级反应罐的底部和污泥处理段相接通，所述低质沼气收集器与所述一级反应罐的顶部相连通，所述一级沉降罐的顶部与所述中间水箱相连通，所述中间水箱通过中间水泵与所述二级反应罐的底部相连通，所述二级反应罐的顶部与所述二级沉降罐的顶部相连通，所述二级沉降罐的底部分别通过二级污泥回流泵和二级剩余污泥泵与所述二级反应罐的底部和所述污泥处理段相接通，所述高质沼气收集器与所述二级反应罐的顶部相连通，所述二级沉降罐的顶部通过所述出水COD在线监测仪与所述出水箱相连通。
2.根据权利要求1所述的有机废水分段厌氧处理系统，其特征在于，还包括水质水量分析中心和控制中心，所述出水COD在线监测仪的输出端与所述水质水量分析中心的输入端连接，所述水质水量分析中心的输出端与所述控制中心的输入端连接，所述控制中心的输出端分别与所述原水泵、所述一级污泥回流泵、所述一级剩余污泥泵、所述中间水泵、所述二级污泥回流泵及所述二级剩余污泥泵电性连接。
3.根据权利要求2所述的有机废水分段厌氧处理系统，其特征在于，所述原水泵与所述一级反应罐的底部间依次接有进水在线流量计和进水COD在线监测仪，所述进水在线流量计和所述进水COD在线监测仪的输出端均与所述水质水量分析中心的输入端连接。
4.根据权利要求2所述的有机废水分段厌氧处理系统，其特征在于，所述一级污泥回流泵和所述一级反应罐的底部间接有第一污泥回流在线流量计，所述二级污泥回流泵和所述二级反应罐的底部间接有第二污泥回流在线流量计。
5.根据权利要求4所述的有机废水分段厌氧处理系统，其特征在于，所述第一污泥回流在线流量计和所述第二污泥回流在线流量计分别与所述水质水量分析中心相连接。
6.根据权利要求4所述的有机废水分段厌氧处理系统，其特征在于，所述第一污泥回流在线流量计与所述一级污泥回流泵的出口相接，所述第二污泥回流在线流量计与所述二级污泥回流泵的出口相接。
7.根据权利要求2所述的有机废水分段厌氧处理系统，其特征在于，所述出水COD在线监测仪与所述出水箱间接有第一自动阀门，所述第一自动阀门与所述控制中心电性连接。
8.根据权利要求2所述的有机废水分段厌氧处理系统，其特征在于，所述出水COD在线监测仪的靠近所述出水箱一侧通过废水回流管路接回所述一级反应罐的底部，所述废水回流管路上接有第二自动阀门和废水回流泵，所述第二自动阀门和所述废水回流泵均与所述控制中心电性连接。
9.根据权利要求8所述的有机废水分段厌氧处理系统，其特征在于，所述废水回流管路上还接有废水回流在线流量计，所述废水回流在线流量计与所述废水回流泵的出口相接，所述废水回流在线流量计与所述水质水量分析中心相连接。
10.根据权利要求1所述的有机废水分段厌氧处理系统，其特征在于，所述一级反应罐的顶部排气口与所述低质沼气收集器的进气口连接，所述二级反应罐的顶部排气口与所述高质沼气收集器的进气口连接。
发明内容
本发明的目的在于提供一种有机废水分段厌氧处理系统，该能够有机废水分进行两段厌氧的循环处理，使高COD有机废水严格达到排放标准，自动分析出水COD是否达标，保障出水严格达到排放标准。
本发明提供一种有机废水分段厌氧处理系统，包括：一级反应罐、一级沉降罐、低质沼气收集器、中间水箱、二级反应罐、二级沉降罐、高质沼气收集器、出水COD在线监测仪及出水箱，有机废水原水通过原水泵接入所述一级反应罐内，所述一级反应罐的顶部与所述一级沉降罐的顶部相连通，所述一级沉降罐的底部分别通过一级污泥回流泵和一级剩余污泥泵与所述一级反应罐的底部和污泥处理段相接通，所述低质沼气收集器与所述一级反应罐的顶部相连通，所述一级沉降罐的顶部与所述中间水箱相连通，所述中间水箱通过中间水泵与所述二级反应罐的底部相连通，所述二级反应罐的顶部与所述二级沉降罐的顶部相连通，所述二级沉降罐的底部分别通过二级污泥回流泵和二级剩余污泥泵与所述二级反应罐的底部和所述污泥处理段相接通，所述高质沼气收集器与所述二级反应罐的顶部相连通，所述二级沉降罐的顶部通过所述出水COD在线监测仪与所述出水箱相连通。
优选地，还包括水质水量分析中心和控制中心，所述出水COD在线监测仪的输出端与所述水质水量分析中心的输入端连接，所述水质水量分析中心的输出端与所述控制中心的输入端连接，所述控制中心的输出端分别与所述原水泵、所述一级污泥回流泵、所述一级剩余污泥泵、所述中间水泵、所述二级污泥回流泵及所述二级剩余污泥泵电性连接。
优选地，所述原水泵与所述一级反应罐的底部间依次接有进水在线流量计和进水COD在线监测仪，所述进水在线流量计和所述进水COD在线监测仪的输出端均与所述水质水量分析中心的输入端连接。
优选地，所述一级污泥回流泵和所述一级反应罐的底部间接有第一污泥回流在线流量计，所述二级污泥回流泵和所述二级反应罐的底部间接有第二污泥回流在线流量计。
优选地，所述第一污泥回流在线流量计和所述第二污泥回流在线流量计分别与所述水质水量分析中心相连接。
优选地，所述第一污泥回流在线流量计与所述一级污泥回流泵的出口相接，所述第二污泥回流在线流量计与所述二级污泥回流泵的出口相接。
优选地，所述出水COD在线监测仪与所述出水箱间接有第一自动阀门，所述第一自动阀门与所述控制中心电性连接。
优选地，所述出水COD在线监测仪的靠近所述出水箱一侧通过废水回流管路接回所述一级反应罐的底部，所述废水回流管路上接有第二自动阀门和废水回流泵，所述第二自动阀门和所述废水回流泵均与所述控制中心电性连接。
优选地，所述废水回流管路上还接有废水回流在线流量计，所述废水回流在线流量计与所述废水回流泵的出口相接，所述废水回流在线流量计与所述水质水量分析中心相连接。
优选地，所述一级反应罐的顶部排气口与所述低质沼气收集器的进气口连接，所述二级反应罐的顶部排气口与所述高质沼气收集器的进气口连接。
相比现有技术，本发明具有以下有益效果：
1.本发明系统对有机污水的处理分为两个阶段，在一级反应罐和一级沉降罐内进行第一阶段反应，在二级反应罐和二级沉降罐内进行第二阶段反应，其中，第一阶段为水解酸化段，第二阶段为产甲烷段，第一阶段将难生物降解的大分子物质转化为易生物降解的小分子物质，同时有部分氢气、二氧化碳、氨和甲烷等气体的释放，该阶段产生的气体为低质沼气，能够通过与一级反应罐连接的低质沼气收集器进行收集，第二阶段将第一阶段产生的小分子物质分解成甲烷和二氧化碳，二氧化碳在氢气作用下还原成甲烷，该阶段产生的气体为高质沼气，能够通过与二级反应罐连接的高质沼气收集器进行收集，本系统能够将两个阶段产生的不同品质的沼气进行分质回收，将低质沼气和高质沼气根据需求用至不同场合，提高资源化利用率；
2.通过对高COD有机废水分进行两段厌氧的循环处理，使高COD有机废水严格达到排放标准，并通过出水COD在线监测仪监测出水COD是否达标，保障出水严格达到排放标准。
（发明人：林琨;张胜峰;黄琼;汪贵明;刘猛）
