公布日：2023.05.16
申请日：2022.12.27
分类号：C02F1/00(2023.01)I;B01F31/441(2022.01)I
摘要
本发明公开了一种环氧氯丙烷废水回收设备，包括固定外壳，所述固定外壳的一侧固定安装有固定柱，所述固定柱的上表面固定安装有化学处理组件，所述化学处理组件的一端位于固定外壳内，所述固定外壳的一侧开设有方孔，所述方孔内滑动安装有滑动组件，所述滑动组件的上表面卡接安装有过滤板，所述固定外壳的一侧开设有固定孔，所述固定孔上转动安装有固定板，所述固定板的一侧固定安装有把手。本发明通过第二正反转电机输出轴转动时带动丝杆转动，丝杆带动滑块于滑槽上滑动，滑块带动放置板滑出，导向杆对滑块进行导向保证放置板稳定滑行，由于过滤板卡接安装于放置槽内，使得拔动过滤板就可以从放置槽内取出进行清洗更换的优点。
权利要求书

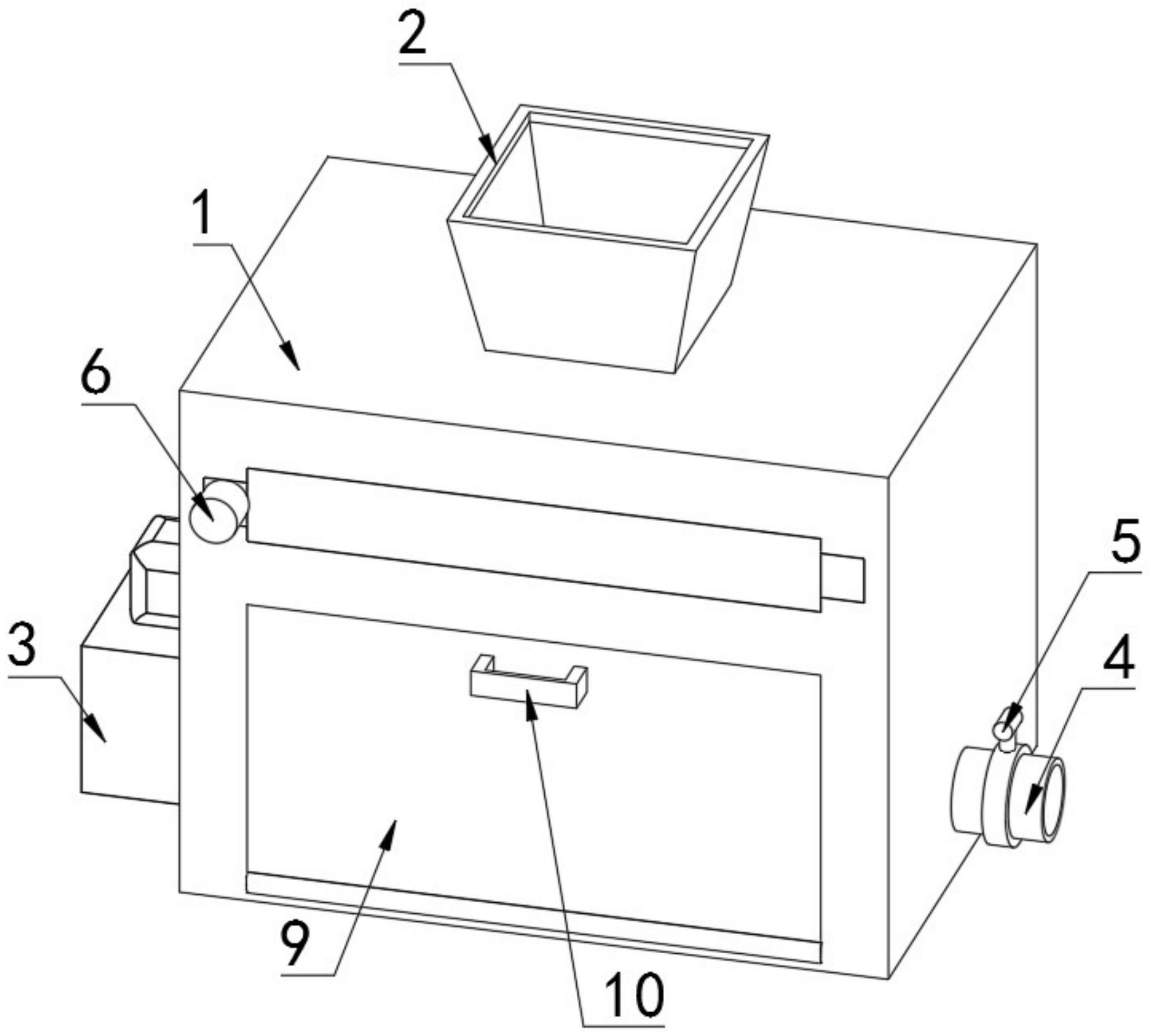

1.一种环氧氯丙烷废水回收设备，包括固定外壳(1)，其特征在于：所述固定外壳(1)的上表面固定安装有进水通管(2)，所述固定外壳(1)的一侧固定安装有排水通管(4)，所述排水通管(4)的外缘固定安装有阀门(5)，所述固定外壳(1)的一侧固定安装有固定柱(3)，所述固定柱(3)的上表面固定安装有化学处理组件(7)，所述化学处理组件(7)的一端位于固定外壳(1)内，所述固定外壳(1)的一侧开设有方孔，所述方孔内滑动安装有滑动组件(6)，所述滑动组件(6)的上表面卡接安装有过滤板(8)，所述固定外壳(1)的一侧开设有固定孔，所述固定孔上转动安装有固定板(9)，所述固定板(9)的一侧固定安装有把手(10)。
2.如权利要求1所述的一种环氧氯丙烷废水回收设备，其特征在于：所述滑动组件(6)包括有放置板(606)，所述放置板(606)滑动安装于方孔的一端内壁，所述放置板(606)的上表面开设有放置槽(607)，所述放置槽(607)的一端内壁开设有若干组排水孔(608)，所述过滤板(8)的一端卡接安装于放置槽(607)内。
3.如权利要求2所述的一种环氧氯丙烷废水回收设备，其特征在于：所述方孔的两侧开设有滑槽(601)，所述滑槽(601)的一端固定安装有限位块(602)，其中一组所述滑槽(601)的一端内壁与限位块(602)之间转动安装有丝杆(603)，另一组所述滑槽(601)的一端内壁与限位块(602)之间固定安装有导向杆(605)，所述滑槽(601)上滑动安装有滑块(604)，两组所述滑块(604)分别设置于丝杆(603)与导向杆(605)上。
4.如权利要求3所述的一种环氧氯丙烷废水回收设备，其特征在于：其中一组所述限位块(602)的一端固定安装有第一正反转电机(609)，所述第一正反转电机(609)的输出轴一端穿插限位块(602)与丝杆(603)固定连接。
5.如权利要求1所述的一种环氧氯丙烷废水回收设备，其特征在于：所述化学处理组件(7)包括有药剂存储板(705)，所述药剂存储板(705)滑动安装于固定外壳(1)内，所述药剂存储板(705)的一侧开设有圆孔，所述圆孔的一端内壁固定安装有盖板(706)，所述药剂存储板(705)的一端固定安装有若干组喷头(709)，所述药剂存储板(705)的下表面固定安装有三组搅拌板(707)，所述搅拌板(707)的一侧开设有若干组搅拌孔(708)。
6.如权利要求5所述的一种环氧氯丙烷废水回收设备，其特征在于：所述固定外壳(1)的两侧内壁之间转动安装有螺杆(702)，所述螺杆(702)的外缘转动安装有滑板(704)，所述滑板(704)的两侧固定安装有导向定位销(703)，所述导向定位销(703)的两端固定连接于固定外壳(1)的两侧内壁。
7.如权利要求6所述的一种环氧氯丙烷废水回收设备，其特征在于：所述固定柱(3)的上表面固定安装有第二正反转电机(701)，所述第二正反转电机(701)的输出轴一端穿插固定外壳(1)与螺杆(702)的一端固定连接。
发明内容
针对现有技术存在的问题，本发明提供了一种环氧氯丙烷废水回收设备，具备过滤板在长时间使用后便于自动滑出对过滤板进行清洗更换，且便于快速的对药剂与废水进行融合净化的优点，解决了废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，废水处理一般是使用过滤板对废水进行过滤处理，但是过滤板在长时间使用会导致过滤效果下降，现有的过滤板不便于自动滑出对过滤板进行清洗更换，导致过滤板对废水净化效果下降，且现有的化学处理组件是用到药剂与废水融合配对从而对废水进行净化，但是现有的化学处理组件无法快速的对药剂与废水进行融合净化，严重影响废水处理效率的问题。
本发明是这样实现的，一种环氧氯丙烷废水回收设备，包括固定外壳，所述固定外壳的上表面固定安装有进水通管，所述固定外壳的一侧固定安装有排水通管，所述排水通管的外缘固定安装有阀门，所述固定外壳的一侧固定安装有固定柱，所述固定柱的上表面固定安装有化学处理组件，所述化学处理组件的一端位于固定外壳内，所述固定外壳的一侧开设有方孔，所述方孔内滑动安装有滑动组件，所述滑动组件的上表面卡接安装有过滤板，所述固定外壳的一侧开设有固定孔，所述固定孔上转动安装有固定板，所述固定板的一侧固定安装有把手。
作为本发明优选的，所述滑动组件包括有放置板，所述放置板滑动安装于方孔的一端内壁，所述放置板的上表面开设有放置槽，所述放置槽的一端内壁开设有若干组排水孔，所述过滤板的一端卡接安装于放置槽内。
作为本发明优选的，所述方孔的两侧开设有滑槽，所述滑槽的一端固定安装有限位块，其中一组所述滑槽的一端内壁与限位块之间转动安装有丝杆，另一组所述滑槽的一端内壁与限位块之间固定安装有导向杆，所述滑槽上滑动安装有滑块，两组所述滑块分别设置于丝杆与导向杆上。
作为本发明优选的，其中一组所述限位块的一端固定安装有第一正反转电机，所述第一正反转电机的输出轴一端穿插限位块与丝杆固定连接。
作为本发明优选的，所述化学处理组件包括有药剂存储板，所述药剂存储板滑动安装于固定外壳内，所述药剂存储板的一侧开设有圆孔，所述圆孔的一端内壁固定安装有盖板，所述药剂存储板的一端固定安装有若干组喷头，所述药剂存储板的下表面固定安装有三组搅拌板，所述搅拌板的一侧开设有若干组搅拌孔。
作为本发明优选的，所述固定外壳的两侧内壁之间转动安装有螺杆，所述螺杆的外缘转动安装有滑板，所述滑板的两侧固定安装有导向定位销，所述导向定位销的两端固定连接于固定外壳的两侧内壁。
作为本发明优选的，所述固定柱的上表面固定安装有第二正反转电机，所述第二正反转电机的输出轴一端穿插固定外壳与螺杆的一端固定连接。
与现有技术相比，本发明的有益效果如下：
1、本发明通过固定外壳、进水通管、固定柱、排水通管、阀门、滑动组件、化学处理组件、过滤板、固定板与把手的设计，使得整体结构固定安装于固定外壳上，在使用时废水从进水通管进入掉落在固定外壳内，过滤板对废水进行净化过滤净化后的废水从排水孔排出掉落到固定外壳底部，在过滤板需要更换清洗时，第二正反转电机输出轴转动时带动丝杆转动，丝杆带动滑块于滑槽上滑动，滑块带动放置板滑出，导向杆对滑块进行导向保证放置板稳定滑行，由于过滤板卡接安装于放置槽内，使得拔动过滤板就可以从放置槽内取出进行清洗更换，在需要快速的对药剂与废水进行融合净化时，第二正反转电机输出轴转动带动螺杆转动，螺杆转动带动滑板转动，滑板通过导向定位销的作用进行平稳滑行，滑板滑行时带动药剂存储板滑行，喷头喷出药剂，药剂存储板带动搅拌板左右滑动，搅拌板对药剂与废水进行推动融合，药剂与废水会从搅拌孔内流动可以加快药剂与废水融合净化，净化后的废水可通过转动阀门打开排水通管进行排出，从而达到过滤板在长时间使用后便于自动滑出对过滤板进行清洗更换，且便于快速的对药剂与废水进行融合净化的效果。
2、本发明通过放置板、放置槽与排水孔的设计，使得放置板滑动安装于方孔的一端内壁，过滤板卡接安装于放置槽内，使得放置板滑出时带动过滤板滑出便于对过滤板进行清洗更换，过滤板对废水进行净化过滤后从排水孔排出掉落到固定外壳的底部。
3、本发明通过滑槽、限位块、丝杆、导向杆与滑块的设计，使得限位块对滑块进行限位防止掉落，丝杆转动时带动滑块于滑槽上滑动，滑块带动放置板滑出，导向杆对滑块进行导向保证放置板稳定滑出。
4、本发明通过第一正反转电机的设计，使得第一正反转电机固定安装于其中一组限位块的一端，第一正反转电机输出轴转动时带动丝杆转动，使得丝杆通过滑块带动放置板滑出，从而达到自动带动过滤板滑出进行清洗更换。
5、本发明通过药剂存储板、喷头、盖板、搅拌板与搅拌孔的设计，使得拔出盖板可以为药剂存储板进行补充药剂，喷头可以喷出药剂，药剂存储板带动搅拌板左右滑动，搅拌板对药剂与废水进行推动融合，药剂与废水会从搅拌孔内流动可以加快药剂与废水融合净化。
6、本发明通过螺杆、滑板与导向定位销的设计，使得螺杆转动时带动滑板转动，滑板通过导向定位销的作用进行平稳滑行，从而达到滑板带动药剂存储板平稳滑行。
7、本发明通过第二正反转电机的设计，使得第二正反转电机固定安装于固定柱的上表面，第二正反转电机输出轴转动带动螺杆转动，螺杆转动时带动滑板滑行，从而达到可以自动带动药剂存储板左右滑行。
（发明人：王玉瑞;孔令泉;姜秀丽;王康）
