公布日：2023.05.05
申请日：2023.03.23
分类号：C02F9/00(2023.01)I;B01D36/04(2006.01)I;B01D29/03(2006.01)I;B01D29/56(2006.01)I;C02F3/30(2023.01)N;C02F3/02(2023.01)N;C02F1/00(2023.01)N;C02F3/
28(2023.01)N;C02F3/34(2023.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本发明公开了一种农村生活污水处理一体化设备，包括底座，所述底座下端左部与下端右部均固定连接有两个支撑脚，所述底座上端左部固定连接有过滤装置，所述过滤装置上端左部固定连接有进入管，所述底座右端下部外表面固定连接有弯管，所述底座上端左部固定连接有厌氧箱，所述厌氧箱右端固定连接有净化机构，所述净化机构右端固定连接有曝气箱，所述曝气箱右端固定连接有沉淀机构，所述沉淀机构右端上部固定连接有第一连接箱，所述第一连接箱右端下部固定连接有导出管，所述沉淀机构右端下部固定穿插连接有两个污泥泵。本发明所述的一种农村生活污水处理一体化设备，通过设备可快速对农村生活污水进行处理，并提高了农村生活污水净化效果。
权利要求书

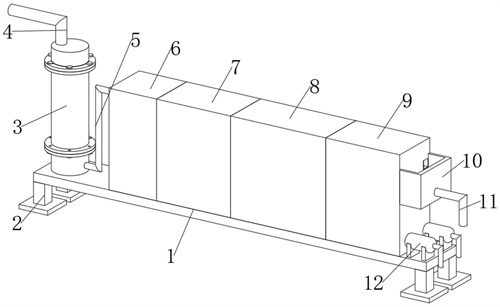

1.一种农村生活污水处理一体化设备，包括底座(1)，其特征在于：所述底座(1)下端左部与下端右部均固定连接有两个支撑脚(2)，所述底座(1)上端左部固定连接有过滤装置(3)，所述过滤装置(3)上端左部固定连接有进入管(4)，所述底座(1)右端下部外表面固定连接有弯管(5)，所述底座(1)上端左部固定连接有厌氧箱(6)，所述厌氧箱(6)右端固定连接有净化机构(7)，所述净化机构(7)右端固定连接有曝气箱(8)，所述曝气箱(8)右端固定连接有沉淀机构(9)，所述沉淀机构(9)右端上部固定连接有第一连接箱(10)，所述第一连接箱(10)右端下部固定连接有导出管(11)，所述沉淀机构(9)右端下部固定穿插连接有两个污泥泵(12)。
2.根据权利要求1所述的一种农村生活污水处理一体化设备，其特征在于：所述过滤装置(3)包括连接管(31)，所述连接管(31)上部外表面与下部外表面均固定穿插连接有第一安装板(32)，且上部第一安装板(32)上端紧贴有滤芯结构(33)，下部所述第一安装板(32)下端紧贴有储水管(35)，所述储水管(35)与下部第一安装板(32)之间和滤芯结构(33)与上部第一安装板(32)之间均等距离共同穿插连接有若干个定位杆(34)，所述储水管(35)与弯管(5)固定穿插连接在一起。
3.根据权利要求2所述的一种农村生活污水处理一体化设备，其特征在于：所述滤芯结构(33)包括连接盖(331)，所述连接盖(331)下部外表面固定穿插连接有第二安装板(332)，所述连接盖(331)内下盖壁中部固定连接有过滤芯(334)，所述连接盖(331)上端左部开有进水口(333)，所述过滤芯(334)下部与连接管(31)活动穿插连接在一起。
4.根据权利要求3所述的一种农村生活污水处理一体化设备，其特征在于：所述过滤芯(334)包括连接杆(41)，所述连接杆(41)外表面固定连接有螺旋板(42)，所述螺旋板(42)上端等距离开有若干个过滤孔(43)，所述连接杆(41)下端固定连接有过滤板(44)，所述连接杆(41)与连接盖(331)固定连接在一起。
5.根据权利要求4所述的一种农村生活污水处理一体化设备，其特征在于：所述过滤板(44)与连接管(31)内下内壁紧贴但不连接，所述螺旋板(42)的外边沿与连接管(31)内壁紧贴但不连接。
6.根据权利要求1所述的一种农村生活污水处理一体化设备，其特征在于：所述净化机构(7)包括第二连接箱(71)，所述第二连接箱(71)内左箱壁与右箱壁之间共同固定连接有四个固定杆(72)，且四个固定杆(72)之间共同等距离固定连接有若干个生物填料(73)，所述第二连接箱(71)内下箱壁后部固定连接有潜水搅拌机构(74)，所述第二连接箱(71)与底座(1)固定连接在一起。
7.根据权利要求6所述的一种农村生活污水处理一体化设备，其特征在于：所述潜水搅拌机构(74)包括电机(741)，所述电机(741)下端外表面固定连接有两个支撑块(742)，所述电机(741)输出端固定连接有搅拌叶(745)，所述电机(741)前部外表面等距离固定连接有若干个连接架(743)，所述连接架(743)前端共同固定连接有连接罩(744)，所述支撑块(742)均与第二连接箱(71)内下槽壁固定连接在一起。
8.根据权利要求1所述的一种农村生活污水处理一体化设备，其特征在于：所述沉淀机构(9)包括固定箱(91)，所述固定箱(91)内左箱壁与右箱壁之间共同固定连接有斜管填料(92)，所述固定箱(91)内前箱壁与后箱壁之间共同固定连接有导出架(94)，所述固定箱(91)右端后部开有穿插口(93)，所述固定箱(91)与底座(1)固定连接在一起。
9.根据权利要求8所述的一种农村生活污水处理一体化设备，其特征在于：所述导出架(94)包括连接座(941)，所述连接座(941)前端等距离开有三个进入口(942)，所述连接座(941)前端等距离固定连接有三个溢流管(943)，且三个溢流管(943)左端上部与右端上部均等距离开有若干个溢流口(944)，所述连接座(941)与固定箱(91)固定连接在一起。
10.根据权利要求9所述的一种农村生活污水处理一体化设备，其特征在于：所述连接座(941)与穿插口(93)固定穿插连接在一起，三个所述溢流管(943)分别通过三个进入口(942)与连接座(941)内部相通。
发明内容
本发明的主要目的在于提供一种农村生活污水处理一体化设备，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种农村生活污水处理一体化设备，包括底座，所述底座下端左部与下端右部均固定连接有两个支撑脚，所述底座上端左部固定连接有过滤装置，所述过滤装置上端左部固定连接有进入管，所述底座右端下部外表面固定连接有弯管，所述底座上端左部固定连接有厌氧箱，所述厌氧箱右端固定连接有净化机构，所述净化机构右端固定连接有曝气箱，所述曝气箱右端固定连接有沉淀机构，所述沉淀机构右端上部固定连接有第一连接箱，所述第一连接箱右端下部固定连接有导出管，所述沉淀机构右端下部固定穿插连接有两个污泥泵。
优选的，所述过滤装置包括连接管，所述连接管上部外表面与下部外表面均固定穿插连接有第一安装板，且上部第一安装板上端紧贴有滤芯结构，下部所述第一安装板下端紧贴有储水管，所述储水管与下部第一安装板之间和滤芯结构与上部第一安装板之间均等距离共同穿插连接有若干个定位杆，所述储水管与弯管固定穿插连接在一起。
优选的，所述滤芯结构包括连接盖，所述连接盖下部外表面固定穿插连接有第二安装板，所述连接盖内下盖壁中部固定连接有过滤芯，所述连接盖上端左部开有进水口，所述过滤芯下部与连接管活动穿插连接在一起。
优选的，所述过滤芯包括连接杆，所述连接杆外表面固定连接有螺旋板，所述螺旋板上端等距离开有若干个过滤孔，所述连接杆下端固定连接有过滤板，所述连接杆与连接盖固定连接在一起。
优选的，所述过滤板与连接管内下内壁紧贴但不连接，所述螺旋板的外边沿与连接管内壁紧贴但不连接。
优选的，所述净化机构包括第二连接箱，所述第二连接箱内左箱壁与右箱壁之间共同固定连接有四个固定杆，且四个固定杆之间共同等距离固定连接有若干个生物填料，所述第二连接箱内下箱壁后部固定连接有潜水搅拌机构，所述第二连接箱与底座固定连接在一起。
优选的，所述潜水搅拌机构包括电机，所述电机下端外表面固定连接有两个支撑块，所述电机输出端固定连接有搅拌叶，所述电机前部外表面等距离固定连接有若干个连接架，所述连接架前端共同固定连接有连接罩，所述支撑块均与第二连接箱内下槽壁固定连接在一起。
优选的，所述沉淀机构包括固定箱，所述固定箱内左箱壁与右箱壁之间共同固定连接有斜管填料，所述固定箱内前箱壁与后箱壁之间共同固定连接有导出架，所述固定箱右端后部开有穿插口，所述固定箱与底座固定连接在一起。
优选的，所述导出架包括连接座，所述连接座前端等距离开有三个进入口，所述连接座前端等距离固定连接有三个溢流管，且三个溢流管左端上部与右端上部均等距离开有若干个溢流口，所述连接座与固定箱固定连接在一起。
优选的，所述连接座与穿插口固定穿插连接在一起，三个所述溢流管分别通过三个进入口与连接座内部相通。
与现有技术相比，本发明具有如下有益效果：
1、本发明将过滤装置替换格栅，污水通过进入管导入至连接盖内，并流入至连接管内，通过螺旋板上的若干个过滤孔和过滤板进行过滤，过滤后的水导入至储水管内，将定位杆脱离第一安装板和第二安装板，再将连接盖向上拉动，从而就将过滤芯从连接管内移出进行清理，使得过滤芯便于清理，提高了农村生活污水的过滤效果。
2、通过设置沉淀机构，利用浅层效应，泥水快速分离，清水通过斜管填料上升，污泥则沉淀至固定箱内下部，清水通过溢流口导入至溢流管内，并通过进入口导入至连接座内，使得水导入至第一连接箱内，再由导出管导出，而污泥通过污泥泵导出，使得污泥与水可以快速分离，提高了设备对农村生活污水处理的效率。
3、通过设置厌氧箱、净化机构和曝气箱，弯管将污水导入至厌氧箱内，在厌氧细菌的作用下污水内的有机物和磷酸盐被降解，随后，污水导入至第二连接箱内，启动电机和搅拌叶的作用，生物填料和污泥的兼氧细菌快速将污水中的氮物质脱除，然后污水流动至曝气箱内，通过曝气箱内的作用，高效的去除水中有机物及氨氮，使得污泥内的有机物可杂质可快速进行清理，提高了污水的净化效果。
（发明人：谭浩）
