公布日：2023.11.24
申请日：2023.10.11
分类号：C02F1/28(2023.01)I;C02F1/00(2023.01)I;B01D33/04(2006.01)I;B01D33/80(2006.01)I
摘要
本发明涉及一种污水中杂质分离处理设备，通过自转移式滤网的设置，改变传统硬质滤网或者布袋网的方式，而是设置成片状的网结构，在需要更换时，仅需要将带有杂质的部分卷绕，而后暴露新的绕式滤片即可，进而实现了改变传统滤网定时更换的方式，并且更换时，无需停止污水处理进程，既降低了更换繁琐度，同时有效降低对污水处理效率的影响，另外，沿着更换方向，双层绕式滤片先聚合，再分离，可缓解通透性变差的问题，并且在分离时，可释放多个吸附夹条，可对污水中部分小颗粒杂质起到一定的吸附作用，相较于现有技术，可进一步提高过滤效果，同时提高绕式滤片利用率。
权利要求书
1.一种污水中杂质分离处理设备，其特征在于：包括处理池（1），所述处理池（1）右下端固定连接有排水口（2），所述处理池（1）内部设有自转移式滤网，所述自转移式滤网包括分别通过电动转轴安装在处理池（1）前后内壁的放片辊（31）和绕片辊（32）、位于放片辊（31）和绕片辊（32）之间的两个限网导辊（33）和两个变网夹辊（34）以及连接在放片辊（31）和绕片辊（32）之间的绕式滤片（4），所述放片辊（31）和绕片辊（32）分别靠近处理池（1）的左右内壁，所述绕式滤片（4）为双层结构，且双层的绕式滤片（4）均位于两个限网导辊（33）之间，并位于两个变网夹辊（34）的外侧，双层的所述绕式滤片（4）相互靠近的端面均固定连接有多个均匀分布的吸附夹条（5）；所述吸附夹条（5）包括两个柱面瓣以及连接在两个柱面瓣之间的多个气柱（53），所述柱面瓣包括柱面护层（51）、固定连接在柱面护层（51）靠近另一个柱面瓣一端的边框（52）以及固定镶嵌在边框（52）上的吸附层（54），所述吸附层（54）的端部延伸至柱面护层（51）内，所述柱面护层（51）为弹性密封结构，所述吸附层（54）为活动碳材料制成，所述气柱（53）为内部填充有压缩空气的空心弹性结构，且气柱（53）的两端分别嵌入边框（52）内。
2.根据权利要求1所述的一种污水中杂质分离处理设备，其特征在于：双层所述绕式滤片（4）上的多个吸附夹条（5）相互错位分布，所述绕式滤片（4）处于紧绷状态，且绕式滤片（4）为柔性网状结构。
3.根据权利要求1所述的一种污水中杂质分离处理设备，其特征在于：两个所述限网导辊（33）相互靠近，两个所述变网夹辊（34）相互远离，且限网导辊（33）与绕片辊（32）之间的距离为处理池（1）左右跨度的1/3-1/2。
4.根据权利要求1所述的一种污水中杂质分离处理设备，其特征在于：所述限网导辊（33）和变网夹辊（34）的辊体均为平置的工形结构，所述绕式滤片（4）宽度大于工形结构中部的杆体长度，所述吸附夹条（5）的长度小于工形结构中部的杆体长度，且吸附夹条（5）径向最大尺寸小于端部外表面与中部杆体表面之间的最小距离。
5.根据权利要求1所述的一种污水中杂质分离处理设备，其特征在于：其使用方法包括以下步骤：S1、首先向处理池（1）内注入污水，并使污水浸没自转移式滤网；S2、外排水口（2）处连接抽水泵，并抽动污水，赋予污水一定的速度，使污水稳定穿过自转移式滤网，实现对大颗粒杂质的过滤，同时部分小颗粒杂质被吸附夹条（5）吸附，同步得到截留；S3、每隔一段时间，控制绕片辊（32）卷绕绕式滤片（4），使部分截留有大颗粒杂质的绕式滤片（4）被卷绕，从而束缚杂质，同时使暴露在污水中的绕式滤片（4）得到更换，使其过滤性能不断得到更新；S4、在抽水泵作用下，经过过滤的污水沿着排水口（2）排出，并进入下一污水处理设备中，继续进行后续处理。
6.根据权利要求5所述的一种污水中杂质分离处理设备，其特征在于：所述步骤S3中，绕片辊（32）每转动一次时，绕式滤片（4）被卷绕的长度不大于处理池（1）左右内壁宽度的一半。
发明内容
针对上述现有技术，本发明要解决的技术问题是过滤性组件需要经常更换，耗时耗力，且影响污水处理效率。

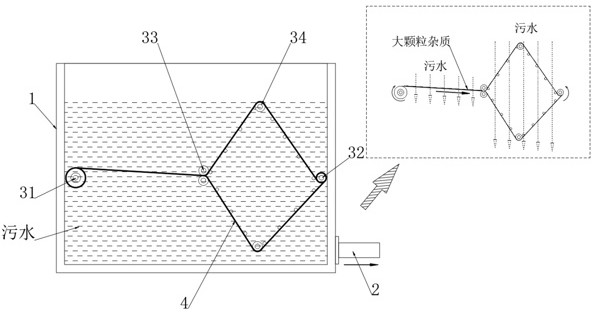

为解决上述问题，本发明提供了一种污水中杂质分离处理设备，包括处理池，处理池右下端固定连接有排水口，处理池内部设有自转移式滤网，自转移式滤网包括分别通过电动转轴安装在处理池前后内壁的放片辊和绕片辊、位于放片辊和绕片辊之间的两个限网导辊和两个变网夹辊以及连接在放片辊和绕片辊之间的绕式滤片，放片辊和绕片辊分别靠近处理池的左右内壁，绕式滤片为双层结构，且双层的绕式滤片均位于两个限网导辊之间，并位于两个变网夹辊的外侧，双层的绕式滤片相互靠近的端面均固定连接有多个均匀分布的吸附夹条。
在上述污水中杂质分离处理设备中，通过自转移式滤网的设置，改变传统硬质滤网或者布袋网的方式，而是设置成片状的网结构，在需要更换时，仅需要将部分卷绕，而后暴露新的绕式滤片即可，进而实现了改变传统滤网定时更换的方式，并且更换时，无需停止污水处理进程，既降低了更换繁琐度，同时有效降低对污水处理效率的影响。
作为本申请的进一步改进，双层绕式滤片上的多个吸附夹条相互错位分布，绕式滤片处于紧绷状态，且绕式滤片为柔性网状结构。
作为本申请的进一步改进，两个限网导辊相互靠近，两个变网夹辊相互远离，且限网导辊与绕片辊之间的距离为处理池左右跨度的1/3-1/2。
作为本申请的进一步改进，限网导辊和变网夹辊的辊体均为平置的工形结构，绕式滤片宽度大于工形结构中部的杆体长度，吸附夹条的长度小于工形结构中部的杆体长度，且吸附夹条径向最大尺寸小于端部外表面与中部杆体表面之间的最小距离。
作为本申请的进一步改进，吸附夹条包括两个柱面瓣以及连接在两个柱面瓣之间的多个气柱，柱面瓣包括柱面护层、固定连接在柱面护层靠近另一个柱面瓣一端的边框以及固定镶嵌在边框上的吸附层，吸附层的端部延伸至柱面护层内。
作为本申请的进一步改进，柱面护层为弹性密封结构，吸附层为活动碳材料制成，气柱为内部填充有压缩空气的空心弹性结构，且气柱的两端分别嵌入边框内。
一种污水中杂质分离处理设备，其使用方法包括以下步骤：
S1、首先向处理池内注入污水，并使污水浸没自转移式滤网；
S2、外排水口处连接抽水泵，并抽动污水，赋予污水一定的速度，使污水稳定穿过自转移式滤网，实现对大颗粒杂质的过滤，同时部分小颗粒杂质被吸附夹条吸附，同步得到截留；
S3、每隔一段时间，控制绕片辊卷绕绕式滤片，使部分截留有大颗粒杂质的绕式滤片被卷绕，从而束缚杂质，同时使暴露在污水中的绕式滤片得到更换，使其过滤性能不断得到更新；
S4、在抽水泵作用下，经过过滤的污水沿着排水口排出，并进入下一污水处理设备中，继续进行后续处理。
作为本申请的进一步改进，步骤S3中，绕片辊每转动一次时，绕式滤片被卷绕的长度不大于处理池左右内壁宽度的一半。
综上所述，通过自转移式滤网的设置，改变传统硬质滤网或者布袋网的方式，而是设置成片状的网结构，在需要更换时，仅需要将带有杂质的部分卷绕，而后暴露新的绕式滤片即可，进而实现了改变传统滤网定时更换的方式，并且更换时，无需停止污水处理进程，既降低了更换繁琐度，也有效降低对污水处理效率的影响，另外，沿着更换方向，双层绕式滤片先聚合，再分离，可缓解通透性变差的问题，并且在分离时，可释放多个吸附夹条，可对污水中部分小颗粒杂质起到一定的吸附作用，相较于现有技术，可进一步提高过滤效果，同时提高绕式滤片利用率。
