公布日：2023.11.28
申请日：2023.10.16
分类号：C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本发明提供了一种水性漆生产污水的处理工艺，涉及污水处理领域，该发明包括污水处理罐及其设置在污水处理罐底部的接触摩擦件，所述污水处理罐的内侧壁开设有安装口，收集机构，设置在污水处理罐的内部，收集污水中的大块杂物和悬浮物，通过在收集板内增加可以收集污水的杂质的收集机构，通过镂空的收集板与内滤板的配合使用，可以对污水中的杂质进行收集，在收集板转动收集杂质时，通过传动的机构的作用，收集板还会向外抛洒凝絮剂，使污水中较小的悬浮物和杂质凝聚在一起，使收集板收集杂质更加方便快捷，收集板的转动收集杂质相比于静置杂质收集更加的快速高效，大大提高了整个装置的杂质净化效率。
权利要求书
1.一种水性漆生产污水的处理工艺，包括污水处理罐(1)及其设置在污水处理罐(1)底部的接触摩擦件(5)，其特征在于，所述污水处理罐(1)的内侧壁开设有安装口(104)；收集机构，设置在污水处理罐(1)的内部，收集污水中的大块杂物和悬浮物；喷洒机构，在收集机构收集大块杂物和悬浮物的同时，向外抛洒凝絮剂，对细小悬浮物进行聚集；净化机构，与收集机构进行联动，当收集机构收集到定量的杂物和悬浮物时，向外抛洒净化剂，对污水进行进一步净化。

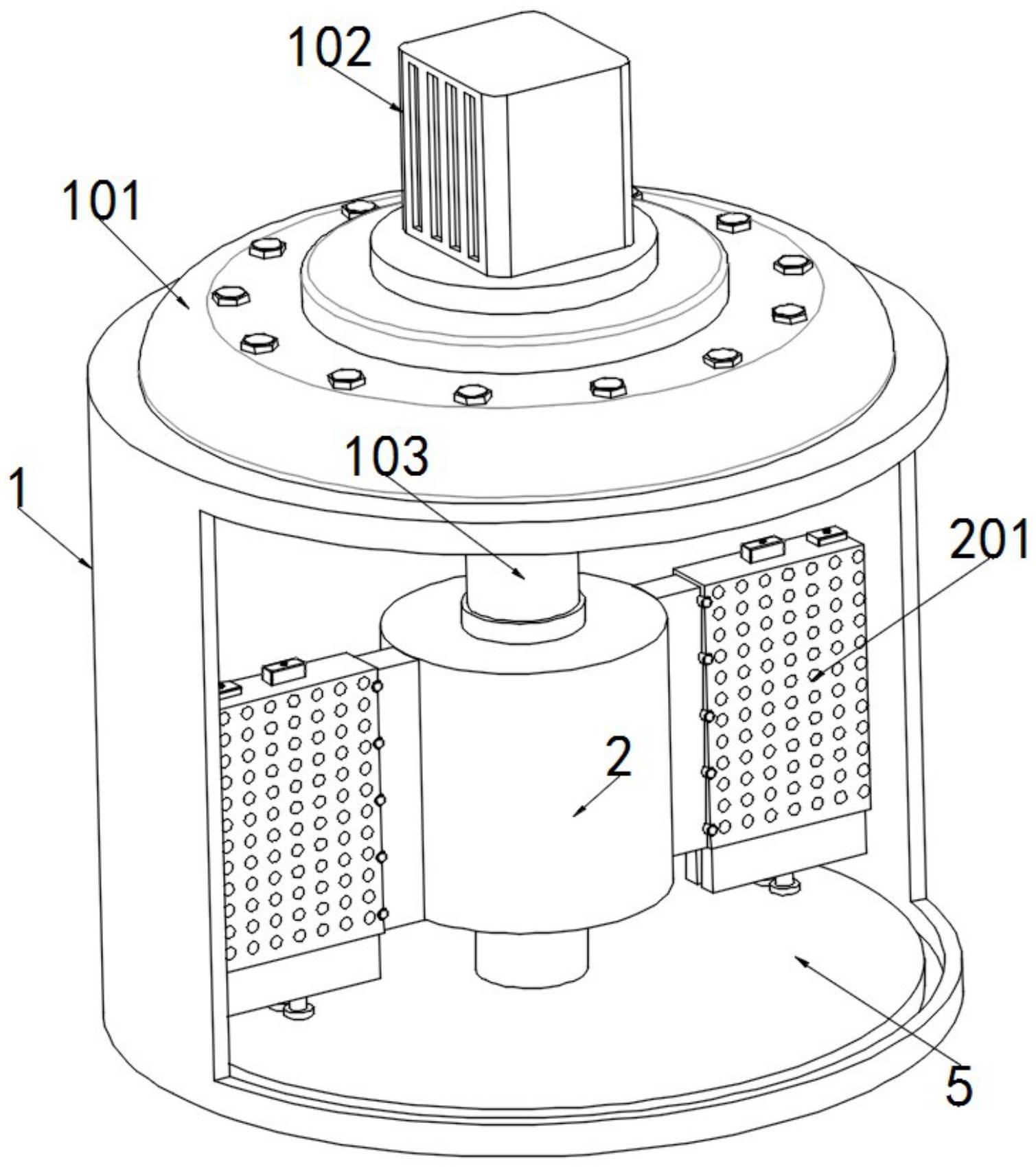

2.根据权利要求1所述的一种水性漆生产污水的处理工艺，其特征在于，所述收集机构包括设置在安装口(104)上的安装顶(101)，所述安装顶(101)的上端外侧壁上固定连接有启动电机(102)，所述启动电机(102)的输出端固定连接有传动杆(103)，所述传动杆(103)上安装设置有搅拌辊(2)，所述搅拌辊(2)的两侧内侧壁均设置有收纳腔(202)，所述收纳腔(202)上设置有收集板(201)，所述收集板(201)呈镂空设置。
3.根据权利要求2所述的一种水性漆生产污水的处理工艺，其特征在于，所述收集板(201)的内侧壁开设有滑动槽，所述滑动槽内侧壁滑动连接有内滤板(204)，所述内滤板(204)呈镂空设置，所述内滤板(204)的侧边固定连接有多个拉簧(203)，多个所述拉簧(203)的另一端固定连接在收纳腔(202)的内侧壁上，所述内滤板(204)的上端部固定连接有顶升凸块(207)，所述顶升凸块(207)的接触端呈倾斜设置。
4.根据权利要求2所述的一种水性漆生产污水的处理工艺，其特征在于，所述收纳腔(202)的内侧壁上固定连接有多个清洁板(205)，多个所述清洁板(205)的外侧壁上固定连接有清洁刷(206)，所述清洁刷(206)与内滤板(204)滑动接触。
5.根据权利要求2所述的一种水性漆生产污水的处理工艺，其特征在于，所述收集板(201)的底部设置有多个收集盒(3),多个所述收集盒(3)的顶部均开设有收集口(301)，所述收集口(301)贯穿至收集板(201)的内部，所述收集盒(3)的内侧壁开设有上下滑轨，所述上下滑轨的内侧臂滑动连接有储污槽(302)，所述储污槽(302)的两侧均设置有重力弹簧(304)，所述重力弹簧(304)设置在上下滑轨的内部，所述收集盒(3)的下端外侧壁上固定连接有减速件(303)，所述减速件(303)滑动贯穿至收集盒(3)的外部。
6.根据权利要求1所述的一种水性漆生产污水的处理工艺，其特征在于，所述喷洒机构包括设置在收集板(201)顶部的储存箱(4)，所述储存箱(4)的顶部设置有加液口(401)，所述储存箱(4)的底部连通设置有输液通道(402)，所述输液通道(402)的底部连通设置有出剂管(403)，所述出剂管(403)的内部设置有单向阀，所述输液通道(402)的内侧壁滑动连接有挡板(405)，所述挡板(405)的两侧均贯穿至输液通道(402)的外部，所述挡板(405)的端部固定连接有复位弹簧(404)，所述复位弹簧(404)的另一端固定连接在收集板(201)的内侧壁上，所述挡板(405)远离复位弹簧(404)的一端开设有贯穿孔(406)，所述贯穿孔(406)位于输液通道(402)的外部。
7.根据权利要求1所述的一种水性漆生产污水的处理工艺，其特征在于，所述净化机构包括固定连接在收集板(201)顶部的存液箱(6)，所述存液箱(6)的内侧壁滑动连接有移动管(601)，所述移动管(601)的上下两端均呈封口设置，所述移动管(601)的外侧壁上设置有按压弹簧(603)，所述移动管(601)的上下两侧分别开设有触发孔(604)与滴液孔(602)。
8.根据权利要求1所述的一种水性漆生产污水的处理工艺，其特征在于，该工艺包括以下操作步骤：步骤A、对生产污水中大块杂物和悬浮物进行提前预处理去除；步骤B、通过往污水中添加絮凝剂，使污水中的胶体粒子和细微悬浮物聚集，以便于后续的沉淀或气浮处理；步骤C、物处理：采用生物法进行处理，如活性污泥法、生物膜法等，降低污水中的有机物和含氮化合物。
发明内容
为了弥补以上不足，本发明提供了一种水性漆生产污水的处理工艺，旨在改善现有的污水净化杂质静置时间长，净化效果不好的问题。
本发明是这样实现的：
本发明提供一种水性漆生产污水的处理工艺，包括污水处理罐及其设置在污水处理罐底部的接触摩擦件，所述污水处理罐的内侧壁开设有安装口；
收集机构，设置在污水处理罐的内部，收集污水中的大块杂物和悬浮物；
喷洒机构，在收集机构收集大块杂物和悬浮物的同时，向外抛洒凝絮剂，对细小悬浮物进行聚集；
净化机构，与收集机构进行联动，当收集机构收集到定量的杂物和悬浮物时，向外抛洒净化剂，对污水进行进一步净化。
优选的，所述收集机构包括设置在安装口上的安装顶，所述安装顶的上端外侧壁上固定连接有启动电机，所述启动电机的输出端固定连接有传动杆，所述传动杆上安装设置有搅拌辊，所述搅拌辊的两侧内侧壁均设置有收纳腔，所述收纳腔上设置有收集板，所述收集板呈镂空设置。
优选的，所述收集板的内侧壁开设有滑动槽，所述滑动槽内侧壁滑动连接有内滤板，所述内滤板呈镂空设置，所述内滤板的侧边固定连接有多个拉簧，多个所述拉簧的另一端固定连接在收纳腔的内侧壁上，所述内滤板的上端部固定连接有顶升凸块，所述顶升凸块的接触端呈倾斜设置。
优选的，所述收纳腔的内侧壁上固定连接有多个清洁板，多个所述清洁板的外侧壁上固定连接有清洁刷，所述清洁刷与内滤板滑动接触。
优选的，所述收集板的底部设置有多个收集盒,多个所述收集盒的顶部均开设有收集口，所述收集口贯穿至收集板的内部，所述收集盒的内侧壁开设有上下滑轨，所述上下滑轨的内侧臂滑动连接有储污槽，所述储污槽的两侧均设置有重力弹簧，所述重力弹簧设置在上下滑轨的内部，所述收集盒的下端外侧壁上固定连接有减速件，所述减速件滑动贯穿至收集盒的外部。
优选的，所述喷洒机构包括设置在收集板顶部的储存箱，所述储存箱4的顶部设置有加液口，所述储存箱的底部连通设置有输液通道，所述输液通道的底部连通设置有出剂管，所述出剂管的内部设置有单向阀，所述输液通道的内侧壁滑动连接有挡板，所述挡板的两侧均贯穿至输液通道的外部，所述挡板的端部固定连接有复位弹簧，所述复位弹簧的另一端固定连接在收集板的内侧壁上，所述挡板远离复位弹簧的一端开设有贯穿孔，所述贯穿孔位于输液通道的外部。
优选的，所述净化机构包括固定连接在收集板顶部的存液箱，所述存液箱的内侧壁滑动连接有移动管，所述移动管的上下两端均呈封口设置，所述移动管的外侧壁上设置有按压弹簧，所述移动管的上下两侧分别开设有触发孔与滴液孔。
优选的，该工艺包括以下操作步骤：
步骤A、对生产污水中大块杂物和悬浮物进行提前预处理去除；
步骤B,通过往污水中添加絮凝剂，使污水中的胶体粒子和细微悬浮物聚集，以便于后续的沉淀或气浮处理；
步骤C、物处理：采用生物法进行处理，如活性污泥法、生物膜法等，降低污水中的有机物和含氮化合物。
本发明的有益效果是：
通过在收集板内增加可以收集污水的杂质的收集机构，可以实现在使用时，操作者可以通过安装口往污水处理罐内倒入水性漆污水，污水进入到污水处理罐内后，可以打开启动电机使搅拌辊带动收集板进行转动，当收集板转动时，通过镂空的收集板与内滤板的配合使用，可以对污水中的杂质进行收集，在收集板转动收集杂质时，通过传动的机构的作用，收集板还会向外抛洒凝絮剂，使污水中较小的悬浮物和杂质凝聚在一起，使收集板收集杂质更加方便快捷，收集板的转动收集杂质相比于静置杂质收集更加的快速高效，大大提高了整个装置的杂质净化效率；
并且当收集板收集杂质到一定程度时，搅拌辊会减缓转动速度，这时收集板会自动向外喷洒净化剂，对污水处理罐内的污水进行净化处理，此时污水处理罐内的污水中的杂质在凝絮剂的作用下，基本上都被收集板凝聚收集到其内部，这时净化剂可以在污水内进行充分的反应，使净化剂的净化效果达到最大化，同时整个装置收集杂质净化污水均在一个设备内进行，大大缩小了整个污水净化的场地需求，缩减了污水净化成本。
（发明人：吴小飞;刘庆）
