公布日：2023.12.01
申请日：2023.08.02
分类号：C02F1/461(2023.01)I;C02F101/10(2006.01)N
摘要
本发明涉及污水处理设备技术领域，提供了一种电解除磷装置及污水处理系统，该装置包括：电解除磷箱体，其上部设有进水口，下部设有出水口；电极组件，包括多块极板，多块极板由上向下插接入电解除磷箱体内，多块极板依次平行间隔设置；超声波组件，包括壳体和位于壳体内的多个超声振子；其中，壳体设于电解除磷箱体内，位于多块极板的一侧或两侧，与极板平行；超声波组件的发射面积大于或等于极板的侧面面积；电解除磷箱体上部设有均布机构，进水口的水流经均布机构均布分散流经电解除磷箱体内每块极板周围的区域。该装置结构紧凑，集成度高，可有效解决极板钝化的问题，保证铁离子稳定释放和被充分利用，确保污水除磷处理效果。
权利要求书

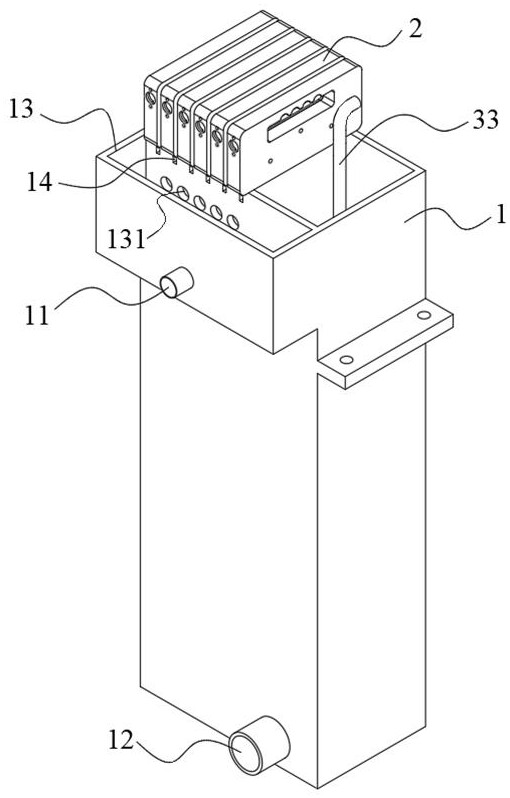

1.一种电解除磷装置，其特征在于，包括：电解除磷箱体（1），其上部设有进水口（11），下部设有出水口（12）；电极组件（2），包括多块极板（21），多块所述极板（21）由上向下插接入所述电解除磷箱体（1）内，多块所述极板（21）依次平行间隔设置；超声波组件（3），包括壳体（31）和位于所述壳体（31）内的多个超声振子（32）；其中，所述壳体（31）设于所述电解除磷箱体（1）内，位于多块所述极板（21）的一侧或两侧，与所述极板（21）平行；所述超声波组件（3）的发射面积大于或等于所述极板（21）的侧面面积；所述电解除磷箱体（1）上部设有均布机构，进水口（11）的水流经所述均布机构均布分散流经所述电解除磷箱体（1）内每块所述极板（21）周围的区域。
2.根据权利要求1所述的电解除磷装置，其特征在于，所述均布机构包括设于所述电解除磷箱体（1）上部一侧的均质腔（13）；所述进水口（11）设置于所述均质腔（13）上；所述均质腔（13）经多个布水孔（131）与所述电解除磷箱体（1）连通，多个所述布水孔（131）与多块所述极板（21）间隔设置。
3.根据权利要求1所述的电解除磷装置，其特征在于，所述电极组件（2）还包括：与所述极板（21）数量相等的绝缘把手（22），所述绝缘把手（22）下侧设有与所述极板（21）上端适配的插接槽（221）；铜排（23），设置于所述插接槽（221）内，与所述极板（21）接触导电；防水插头（24），设置于所述绝缘把手（22）一端，与所述铜排（23）经导电线（25）连接。
4.根据权利要求3所述的电解除磷装置，其特征在于，所述绝缘把手（22）下部设有第一限位部（26），所述电解除磷箱体（1）上部设有适配的第二限位部（14），所述绝缘把手（22）经所述第一限位部（26）与所述第二限位部（14）配合可拆卸限位安装于所述电解除磷箱体（1）上。
5.根据权利要求1所述的电解除磷装置，其特征在于，所述电极组件（2）至少具有以下特征之一：所述极板（21）包括2-6块；相邻所述极板（21）之间的间距为20-30mm；所述极板（21）的厚度为4-6mm，宽度为170-200mm，高度为600-700mm。
6.根据权利要求1或5所述的电解除磷装置，其特征在于，还包括0-200V的直流电源，所述直流电源的正负极通过继电器切换，切换时间为10-30s。
7.根据权利要求1所述的电解除磷装置，其特征在于，所述超声振子（32）的工作频率为28KHz-36KHz；和/或，所述超声振子（32）的启停时间间隔为：工作1-5min，关停30-60min。
8.根据权利要求1或7所述的电解除磷装置，其特征在于，所述超声波组件（3）还包括由所述壳体（31）向上延伸设置的电源引出弯管（33）；所述电源引出弯管（33）上部向下弯曲，连通壳体（31）内部，供电源线穿过连接外部电源和壳体（31）内部的所述超声振子（32）。
9.根据权利要求1所述的电解除磷装置，其特征在于，所述电解除磷箱体（1）内下部设有斜板（15），所述出水口（12）位于所述斜板（15）下端上侧。
10.一种污水处理系统，其特征在于，包括如权利要求1至9任一项所述的电解除磷装置；还包括依次设置的缺氧池、好氧池和沉淀池/滤池；所述电解除磷装置的出水口（12）连接至所述好氧池或所述缺氧池与好氧池之间，所述电解除磷装置的进水口（11）经水泵与所述沉淀池或滤池连接，将所述沉淀池的上清液或所述滤池的滤清液泵往所述电解除磷装置。
发明内容
针对上述现有技术问题，本发明提供了一种电解除磷装置及污水处理系统，该装置结构紧凑，集成度高，可有效解决极板钝化的问题，保证铁离子稳定释放和被充分利用，确保污水除磷处理效果。
本发明采用的技术方案如下：一种电解除磷装置，包括：电解除磷箱体，其上部设有进水口，下部设有出水口；电极组件，包括多块极板，多块所述极板由上向下插接入所述电解除磷箱体内，多块所述极板依次平行间隔设置；超声波组件，包括壳体和位于所述壳体内的多个超声振子；其中，所述壳体设于所述电解除磷箱体内，位于多块所述极板的一侧或两侧，与所述极板平行；所述超声波组件的发射面积大于或等于所述极板的侧面面积；所述电解除磷箱体上部设有均布机构，进水口的水流经所述均布机构均布分散流经所述电解除磷箱体内每块所述极板周围的区域。
在本申请的一种实施例中，所述均布机构包括设于所述电解除磷箱体上部一侧的均质腔；所述进水口设置于所述均质腔上；所述均质腔经多个布水孔与所述电解除磷箱体连通，多个所述布水孔与多块所述极板间隔设置。
在本申请的一种实施例中，所述电极组件还包括：与所述极板数量相等的绝缘把手，所述绝缘把手下侧设有与所述极板上端适配的插接槽；铜排，设置于所述插接槽内，与所述极板接触导电；防水插头，设置于所述绝缘把手一端，与所述铜排经导电线连接。
在本申请的一种实施例中，所述绝缘把手下部设有第一限位部，所述电解除磷箱体上部设有适配的第二限位部，所述绝缘把手经所述第一限位部与所述第二限位部配合可拆卸限位安装于所述电解除磷箱体上。
在本申请的一种实施例中，所述电极组件至少具有以下特征之一：所述极板包括2-6块；相邻所述极板之间的间距为20-30mm；所述极板的厚度为4-6mm，宽度为170-200mm，高度为600-700mm。
在本申请的一种实施例中，还包括0-200V的直流电源，所述直流电源的正负极通过继电器切换，切换时间为10-30s。
在本申请的一种实施例中，所述超声振子的工作频率为28KHz-36KHz；和/或，所述超声振子的启停时间间隔为：工作1-5min，关停30-60min。
在本申请的一种实施例中，所述超声波组件还包括由所述壳体向上延伸设置的电源引出弯管；所述电源引出弯管上部向下弯曲，连通壳体内部，供电源线穿过连接外部电源和壳体内部的所述超声振子。
在本申请的一种实施例中，所述电解除磷箱体内下部设有斜板，所述出水口位于所述斜板下端上侧。
一种污水处理系统，包括以上任一项所述的电解除磷装置；还包括依次设置的缺氧池、好氧池和沉淀池/滤池；所述电解除磷装置的出水口连接至所述好氧池或所述缺氧池与好氧池之间，所述电解除磷装置的进水口经水泵与所述沉淀池或滤池连接，将所述沉淀池的上清液或所述滤池的滤清液泵往所述电解除磷装置。
与现有技术相比，本发明的有益效果是：本发明的电解除磷装置，在多块极板的侧面设置超声波组件，超声波发射面积完全覆盖极板，可通过超声波有效去除极板上的附着物和钝化物，防止极板钝化，同时超声波的低频振动可有效避免电解释放出的铁离子在水中不被钝化物捕获，提高铁离子的利用率，保证后续除磷效果持续且稳定；采用上进下出的方式，水流由上部的进水口进入，由下部的出水口排出，且保证水流均布分散流经每块极板周围，使电解出的铁离子均匀分散至水体中，避免铁离子在极板之间堆积，形成浓度差极化，影响除磷反应的稳定进行；该装置通过电解除磷箱体将各组件进行集成装配，结构紧凑，体积小，且便于安装维护，实用性强。
（发明人：刘羿;周文彬;柴玉峰;何京钟）
