公布日：2022.04.12
申请日：2021.12.24
分类号：C02F1/52(2006.01)I;C02F9/04(2006.01)I;C02F101/10(2006.01)N;C02F101/20(2006.01)N
摘要
本发明提供的自适应变循环颗粒污泥水处理器，通过第一加速管和第二加速管的组合，可以有效地实现在不外设其他动力设备的前提下，实现对进入到壳体内部的水体的加速操作。通过设置第一挡罩，当通过中心反应筒向上流出的水体与第一挡罩发生撞击后会发生变向并朝向来流方向回流，让水流从第一挡罩流出后会进入到第二挡罩中并再次进行上浮，同时由于设置有环状罩体，此时上升的水流将朝向两个方向发生分流，一支分流将继续进行上升，另一支分流将流入到第二挡罩与环状罩体之间的区域中，并朝向水体加速装置部位流动，进而新一轮的循环。通过上述的技术特征的组合，可以有效地提高污泥自身的利用效率。
权利要求书

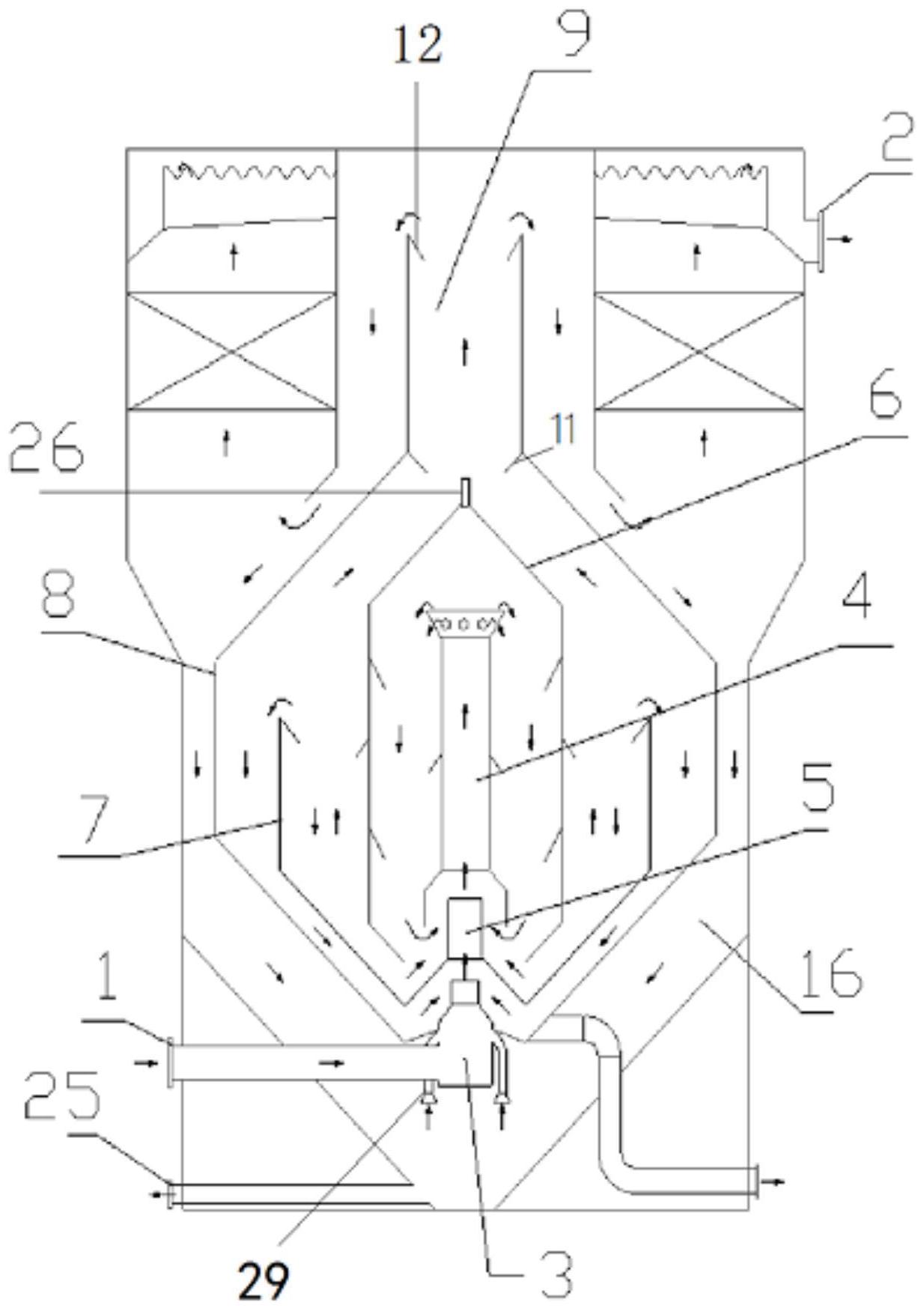

1.一种自适应变循环颗粒污泥水处理器，其特征在于，包括：壳体，其上设置有进水部和出水部；中心反应筒(4)，设置在所述壳体内部，所述中心反应筒内部形成有絮凝反应区；水体加速装置，位于所述壳体内部并与所述进水部下游，所述水体加速装置的出水口朝向所述中心反应筒设置，所述水体加速装置包括：第一加速管(3)，设置在所述进水部的下游，所述第一加速管的至少一部分的内径发生减小；第二加速管(5)，设置在所述第一加速管的下游，所述第二加速管的至少一部分的内径发生减小；第一挡罩，设置在所述中心反应筒外侧，所述第一挡罩的顶部呈封闭状设置；环状罩体(8)，底部连接在所述第一加速管上，所述环状罩体的的上部设置有顶部开口。
2.根据权利要求1所述的自适应变循环颗粒污泥水处理器，其特征在于，还包括：第二挡罩(7)，设置在所述第二加速管(5)上，所述第二挡罩设置在所述环状罩体与所述第一挡罩(6)之间。
3.根据权利要求2所述的自适应变循环颗粒污泥水处理器，其特征在于，所述顶部开口上设置有导向筒(9)。
4.根据权利要求3所述的自适应变循环颗粒污泥水处理器，其特征在于，还包括若干导流管，所述导流管的进水端与所述环状罩体相连通，出水端延伸至所述导向筒内部，若干所述出水端均朝向顺时针或逆时针方向延伸。
5.根据权利要求3-4任一所述的自适应变循环颗粒污泥水处理器，其特征在于，所述环状罩体与所述导向筒相连接的部位设置有若干第一挡水板，所述第一挡水板朝向所述环状罩体方向延伸。
6.根据权利要求5所述的自适应变循环颗粒污泥水处理器，其特征在于，所述导向筒的内壁上设置有若干沿高度方向设置的第二挡水板。
7.根据权利要求1-4任一所述的自适应变循环颗粒污泥水处理器，其特征在于，还包括第三挡罩(13)，设置在所述第一挡罩的外侧，所述第三挡罩的顶部朝向远离轴向中心的方向延伸。
8.根据权利要求7所述的自适应变循环颗粒污泥水处理器，其特征在于，所述第一挡罩位于所述第三挡罩下方的部位设置有若干第三挡水板(14)，所述第三挡水板朝向远离第一挡罩的方向倾斜。
9.根据权利要求7所述的自适应变循环颗粒污泥水处理器，其特征在于，所述环状罩体位于所述第三挡罩的上方设置有第四挡水板。
10.根据权利要求1所述的自适应变循环颗粒污泥水处理器，其特征在于，所述环状罩体与所述壳体内壁之间设置有下泥通道(16)，所述下泥通道与排泥口(17)相连通，所述下泥通道中设置有挡泥部(18)，所述挡泥部上设置有过泥孔(181)。
11.根据权利要求10所述的自适应变循环颗粒污泥水处理器，其特征在于，所述挡泥部呈环状设置。
12.根据权利要求1所述的自适应变循环颗粒污泥水处理器，其特征在于，所述环状罩体与所述第一挡罩之间设置有环状挡水板(19)，所述环状挡水板上设置有过水部(191)。
13.根据权利要求12所述的自适应变循环颗粒污泥水处理器，其特征在于，所述环状挡水板与所述第一挡罩之间设置有缝隙，所述缝隙形成所述过水部。
14.根据权利要求1所述的自适应变循环颗粒污泥水处理器，其特征在于，还包括：过滤壳(20)，设置在所述壳体的内壁上，所述过滤壳与所述壳体之间形成过滤腔，所述壳体上与所述过滤腔相对应的部位设置有净水出水口；过滤组件，设置在所述过滤腔中，所述过滤组件中设置有过滤材料；引水管(22)，一端与所述出水部相连通，另一端作用在所述过滤组件的上游；导水管(23)，一端作用在所述过滤组件的下游，另一端与所述净水出水口相通。
15.根据权利要求14所述的自适应变循环颗粒污泥水处理器，其特征在于，还包括：分隔板(24)，用以将所述过滤腔分割成净水区及污水区，所述分隔板上设置有适于所述导水管(23)穿过的过孔。
发明内容
因此，本发明要解决的技术问题在于克服现有技术中的自适应变循环颗粒污泥水处理器中流出的水，其水体质量仍无法充分满足水质要求的缺陷。
为此，本发明提供一种自适应变循环颗粒污泥水处理器，包括：壳体，其上设置有进水部和出水部；中心反应筒，设置在所述壳体内部，所述中心反应筒内部形成有絮凝反应区；水体加速装置，位于所述壳体内部并与所述进水部下游，所述水体加速装置的出水口朝向所述中心反应筒设置，所述水体加速装置包括：第一加速管，设置在所述进水部的下游，所述第一加速管的至少一部分的内径发生减小；第二加速管，设置在所述第一加速管的下游，所述第二加速管的至少一部分的内径发生减小；第一挡罩，设置在所述中心反应筒外侧，所述第一挡罩的顶部呈封闭状设置；环状罩体，底部连接在所述第一加速管上，所述环状罩体的的上部设置有顶部开口。
本发明提供的自适应变循环颗粒污泥水处理器，还包括：第二挡罩，设置在所述第二加速管上，所述第二挡罩设置在所述环状罩体与所述第一挡罩之间。
本发明提供的自适应变循环颗粒污泥水处理器，所述顶部开口上设置有导向筒。
本发明提供的自适应变循环颗粒污泥水处理器，还包括若干导流管，所述导流管的进水端与所述环状罩体相连通，出水端延伸至所述导向筒内部，若干所述出水端均朝向顺时针或逆时针方向延伸。
本发明提供的自适应变循环颗粒污泥水处理器，所述环状罩体与所述导向筒相连接的部位设置有若干第一挡水板，所述第一挡水板朝向所述环状罩体方向延伸。
本发明提供的自适应变循环颗粒污泥水处理器，所述导向筒的内壁上设置有若干沿高度方向设置的第二挡水板。
本发明提供的自适应变循环颗粒污泥水处理器，还包括第三挡罩，设置在所述第一挡罩的外侧，所述第三挡罩的顶部朝向远离轴向中心的方向延伸。
本发明提供的自适应变循环颗粒污泥水处理器，所述第一挡罩位于所述第三挡罩下方的部位设置有若干第三挡水板，所述第三挡水板朝向远离第一挡罩的方向倾斜。
本发明提供的自适应变循环颗粒污泥水处理器，所述环状罩体位于所述第三挡罩的上方设置有第四挡水板。
本发明提供的自适应变循环颗粒污泥水处理器，所述环状罩体与所述壳体内壁之间设置有下泥通道，所述下泥通道与排泥口相连通，所述下泥通道中设置有挡泥部，所述挡泥部上设置有过泥孔。
本发明提供的自适应变循环颗粒污泥水处理器，所述挡泥部呈环状设置。
本发明提供的自适应变循环颗粒污泥水处理器，所述环状罩体与所述第一挡罩之间设置有环状挡水板，所述环状挡水板上设置有过水部。
本发明提供的自适应变循环颗粒污泥水处理器，所述环状挡水板与所述第一挡罩之间设置有缝隙，所述缝隙形成所述过水部。
本发明提供的自适应变循环颗粒污泥水处理器，还包括：过滤壳，设置在所述壳体的内壁上，所述过滤壳与所述壳体之间形成过滤腔，所述壳体上与所述过滤腔相对应的部位设置有净水出水口；过滤组件，设置在所述过滤腔中，所述过滤组件中设置有过滤材料；引水管，一端与所述出水部相连通，另一端作用在所述过滤组件的上游；导水管，一端作用在所述过滤组件的下游，另一端与所述净水出水口相通。
本发明提供的自适应变循环颗粒污泥水处理器，还包括：分隔板，用以将所述过滤腔分割成净水区及污水区，所述分隔板上设置有适于所述导水管穿过的过孔。
本发明技术方案，具有如下优点：
1.本发明提供的自适应变循环颗粒污泥水处理器，水体加速装置位于所述壳体内部并与所述进水部下游，所述水体加速装置的出水口朝向所述中心反应筒设置，所述水体加速装置包括：第一加速管，设置在所述进水部的下游，所述第一加速管的至少一部分的内径发生减小；第二加速管，设置在所述第一加速管的下游，所述第二加速管的至少一部分的内径发生减小；第一挡罩，设置在所述中心反应筒外侧，所述第一挡罩的顶部呈封闭状设置；环状罩体，底部连接在所述第一加速管上，所述环状罩体的的上部设置有顶部开口。
本发明中，通过第一加速管和第二加速管的组合，可以有效地实现在不外设其他动力设备的前提下，实现对进入到壳体内部的水体的加速操作。
通过设置第一挡罩，当通过中心反应筒向上流出的水体与第一挡罩发生撞击后会发生变向并朝向来流方向回流，同时由于设置有环状罩体，使得通过第一挡罩流出的水体在环状罩体的引流下继续向上流动，通过上述的技术特征的组合，可以有效地提高污泥与污水在整个设备中的相互作用时间，进而提高污泥自身的利用效率。
进一步地，通过限制水流的不断分流，可以将水流中的泥与水、泥与泥之间发生进一步的碰撞混合反应，使污泥逐渐形成质量更大，密度更高颗粒泥，从而更加有效地实现泥水分离，进而提高对污水的净化效率。
2.本发明提供的自适应变循环颗粒污泥水处理器，进入到壳体内部的污水和药物进行反应后，其净化得到的水会通过出水部流出，通过设置引水管，其自身可以将出水部流出的净化得到的水引导至过滤组件中，进行进一步的过滤操作。经过过滤组件的进一步净化作用后，所得到的水将进入到导水管中，然后导水管进一步将水引导至净水出水口位置，从而实现净化操作。通过在壳体内部设置过滤腔，可以有效地利用壳体的内部空间，使得自适应变循环颗粒污泥水处理器在具备基本净水功能的基础上，还可以实现对水的进一步净化操作。
3.本发明提供的自适应变循环颗粒污泥水处理器，还包括：分隔板，设置在所述过滤腔内部，用以将所述过滤腔分割成净水区及污水区，所述分隔板上设置有适于所述导水管穿过的过孔。
通过设置分隔板，可以将净水和污水进行分隔，在污水区内部进行污水的净化操作，然后通过导水管将净化得到的净水转移至净水区中进行蓄纳，并进一步通过净水出水口流出至外界。
4.本发明提供的自适应变循环颗粒污泥水处理器，还包括若干导流管，所述导流管的进水端与所述环状罩体相连通，出水端延伸至所述导向筒内部，若干所述出水端均朝向顺时针或逆时针方向延伸。
通过限制多个导流管的出水端朝向顺时针或逆时针进行延伸，使得进入导向筒中的水流发生旋转并形成旋转布水，使水旋转上升，有利于污泥颗粒的碰撞增大，且最大程度的增加了污泥与药物在导流管之间的停留时间，从而增大反应效率并提高对药物的利用率。
5.本发明提供的自适应变循环颗粒污泥水处理器，还包括第三挡罩，设置在所述第一挡罩的外侧，所述第三挡罩的顶部朝向远离轴向中心的方向延伸，所述第一挡罩位于所述第三挡罩下方的部位设置有若干第三挡水板，所述第三挡水板朝向远离第一挡罩的方向倾斜。
通过限定第三挡罩顶部朝向远离轴向中心方向延伸，并通过第三挡罩与第三挡水板的组合，可以使得上升至第三挡罩部位的水流可以在第三挡罩顶部与第三挡水板之间的缝隙进行分流，一部分质量较大的泥向下流动至第三挡罩与第一挡罩之间的区域中并再次进入到水体加速装置中进行循环；另一部分质量较轻的水体将向上进入到上部区域并进行排出，从而有效地实现泥水分离。
6.本发明提供的自适应变循环颗粒污泥水处理器，所述环状罩体与所述壳体内壁之间设置有下泥通道，所述下泥通道与排泥口相连通，所述下泥通道中设置有挡泥部，所述挡泥部上设置有过泥孔。
通过下泥通道与排泥口相连通，当进行排泥操作时，污泥与排泥部发生撞击，在排泥部上设置有排泥孔，排泥孔可以对污泥进行卸能，防止产生涡流扰动分离流态。同时，通过在排泥部上设置过泥孔，可以确保絮体进行泥水分离时流态的均匀性与稳定性。
7.本发明提供的自适应变循环颗粒污泥水处理器，所述环状罩体与所述第一挡罩之间设置有环状挡水板，所述环状挡水板上设置有过水部。
通过环状挡水板与过水部的组合，可以在环状罩体与第二挡罩之间形成小缝隙，进而对水产生较大阻力，从而可以实现均匀配水。同时，通过设置过水部可以改变水流速度和方向，形成紊流并提高混合效果。
8.本发明提供的自适应变循环颗粒污泥水处理器，第二挡罩设置在所述第二加速管上，第二挡罩设置在所述环状罩体与所述第一挡罩之间。通过额外设置第二挡罩，水流从第一挡罩流出后会进入到第二挡罩中并再次进行上浮，此时上升的水流将朝向两个方向发生分流，一支分流将继续进行上升，另一支分流将流入到第二挡罩与环状罩体之间的区域中，并朝向水体加速装置部位流动，进而新一轮的循环。
通过设置第二挡罩，可以进一步提高污泥与污水在整个设备中的相互作用时间，进而提高污泥自身的利用效率。
（发明人：张崭华;张恒）
