公布日：2022.06.17
申请日：2022.03.11
分类号：C02F3/30(2006.01)I;C02F11/121(2019.01)I
摘要
本发明涉及污水处理技术领域，尤其是一种串联滤池形式的多级AO接触氧化生物处理装置，针对现有技术中污水处理效率较低、污泥处置不方便的问题，现提出如下方案，其包括壳体，所述壳体的内侧固接有两个竖直设置的分隔板，壳体的内腔被两个分隔板分隔成第一反应池、第二反应池和沉淀池，所述第二反应池位于第一反应池与沉淀池之间，所述壳体的外部安装有供给组件，所述第一反应池与第二反应池内侧分别安装有多个组合型生物球形填料和多个纤维弹性生物填料。本发明结构合理，结构稳定，操作简单，不仅有效的提高了污水的处理效率，还方便对污水处理过程中产生的污泥进行处理，使用方便，易于推广使用。
权利要求书
1.一种串联滤池形式的多级AO接触氧化生物处理装置，包括壳体（1），其特征在于，所述壳体（1）的内侧固接有两个竖直设置的分隔板（2），壳体（1）的内腔被两个分隔板（2）分隔成第一反应池、第二反应池和沉淀池，所述第二反应池位于第一反应池与沉淀池之间，所述壳体（1）的外部安装有供给组件，所述第一反应池与第二反应池内侧分别安装有多个组合型生物球形填料（5）和多个纤维弹性生物填料（6），所述沉淀池内侧固接有底板（14）和溢流环（12），所述溢流环（12）位于底板（14）的顶部，所述底板（14）的底部固接有连接管（15），连接管（15）的底部套接有箱体（16），所述箱体（16）的一端与壳体（1）的内侧壁固接，箱体（16）的内侧安装有推板（17），所述连接管（15）的底部安装有与推板（17）相互配合的挡料板（21），所述推板（17）位于箱体（16）内侧的一端与箱体（16）相互吻合，所述箱体（16）远离连通口（28）的一端为敞开式结构，壳体（1）的内侧安装有水平设置的电动推杆（18），所述电动推杆（18）的伸长端延伸至箱体（16）的内侧、并与推板（17）的外壁固接，所述箱体（16）远离连通口（28）的一端内壁固接有限位环（25）；所述箱体（16）远离连接管（15）的一端外部安装有外壳（26），所述外壳（26）通过安装在箱体（16）两侧外部的传动杆（39）与推板（17）相互配合，所述箱体（16）远离连接管（15）的一端底部与顶部分别开设有出料口（27）与连通口（28），所述出料口（27）与连通口（28）均与外壳（26）相配合，所述连通口（28）的正上方安装有推料板（31），所述推料板（31）通过联动组件与两个传动杆（39）相互配合；所述箱体（16）的顶部内壁开设有安装槽（19），所述安装槽（19）的内侧固接有水平设置的第一导向杆（20），所述第一导向杆（20）远离连接管（15）的一端外部滑动套设有第一弹簧（22），所述挡料板（21）活动套设在第一导向杆（20）的外部，所述挡料板（21）的贯穿安装槽（19）延伸至连接管（15）的内侧，所述箱体（16）的内侧顶部开设有沿其长度方向设置、并与安装槽（19）相连通的滑槽（23），所述挡料板（21）靠近第一弹簧（22）的一端底部固接有滑块（24），所述滑块（24）的底部贯穿滑槽（23）延伸至箱体（16）的内侧、并与推板（17）相配合，所述箱体（16）的两侧外壁均固接有导向套（38），所述传动杆（39）滑动套设在导向套（38）的内侧，传动杆（39）为U形结构，两个所述传动杆（39）的一端均延伸至箱体（16）的内侧、并与推板（17）的外壁固接，两个所述传动杆（39）的另一端均通过卡接组件与外壳（26）连接；所述卡接组件包括固接在外壳（26）一侧外部的卡接板（40）、开设在传动杆（39）靠近外壳（26）一端底部的收容孔和安装在收容孔内侧的第二弹簧（41）与卡舌（42），所述卡舌（42）远离第二弹簧（41）的一端延伸至收容孔的外部、并与卡接板（40）相互配合，所述卡接组件还包括开设在导向套（38）靠近外壳（26）一端的引导槽（43），所述引导槽（43）的底面为朝向外壳（26）倾斜向下设置的斜面，且引导槽（43）上开设与卡接板（40）相配合的收容槽（44）；所述壳体（1）的两侧内壁均转动安装有圆板（32），两个所述圆板（32）之间固接有横轴（33），所述横轴（33）与两个圆板（32）偏心设置，所述横轴（33）上转动安装有多个竖杆（34），多个所述竖杆（34）的底部均与推料板（31）的顶部铰接，所述底板（14）的底部固接有多个限位套（29），多个所述限位套（29）的内侧均滑动有限位杆（30），多个所述限位杆（30）的底部均延伸至限位套（29）的底部、并与推料板（31）的顶部固接，所述联动组件包括两个联动单元，两个所述联动单元均包括转动安装在壳体（1）内侧的第一齿轮（45）、固接在第一齿轮（45）一侧外部、并与第一齿轮（45）同轴设置的第二齿轮（46）和固接在圆板（32）远离横轴（33）一侧、并与圆板（32）同轴设置的第三齿轮（47），所述传动杆（39）的顶部开设有多个齿槽，所述第一齿轮（45）为缺齿轮、并与齿槽相配合，所述第二齿轮（46）与第三齿轮（47）之间套设有传动链（48）；所述壳体（1）的两侧内壁均固接有限位块（49），两个所述限位块（49）靠近外壳（26）的一侧均固接有沿箱体（16）长度方向设转动第二导向杆（50），两个所述第二导向杆（50）的另一端均沿延伸至外壳（26）的内侧、并与外壳（26）滑接，且两个所述第二导向杆（50）的外部均活动套设有第三弹簧（51），所述壳体（1）的正面开设有出渣口（37），所述壳体（1）的内侧底部固接有接水板（35）与导出板（36），所述接水板（35）位于箱体（16）的正下方、并朝向推板（17）倾斜设置，所述导出板（36）位于出料口（27）的正下方、并与出渣口（37）对应设置。
2.根据权利要求1所述的一种串联滤池形式的多级AO接触氧化生物处理装置，其特征在于，所述壳体（1）的一端顶部安装有与第一反应池相连通的进水管（3），所述壳体（1）远离进水管（3）的一端套接有与溢流环（12）相互配合的出水管（13），所述第一反应池的内侧固接有多个导流板（4），多个所述导流板（4）交替分布，多个所述组合型生物球形填料（5）分别安装在多个导流板（4）的底部，多个所述组合型生物球形填料（5）和多个纤维弹性生物填料（6）均竖直设置，所述第一反应池与第二反应池的底部均为斜面。
3.根据权利要求1所述的一种串联滤池形式的多级AO接触氧化生物处理装置，其特征在于，所述供给组件包括安装在壳体（1）顶部的两个转输泵（7）、安装在第二反应池内侧底部的多个曝气管（10）和安装在壳体（1）外部一侧、并与多个曝气管（10）相配合的曝气泵（11），两个所述转输泵（7）上分别安装有第一转移管（8）与第二转移管（9），所述第一转移管（8）的一端延伸在第一反应池的内侧底部，第一转移管（8）的另一端延伸至第二反应池的内侧顶部，所述第二转移管（9）的一端延伸至第二反应池的内侧底部，第二转移管（9）的另一端延伸至沉淀池的内侧，且第二转移管（9）位于沉淀池内侧的一端位于溢流环（12）的下方。
发明内容
本发明提出的一种串联滤池形式的多级AO接触氧化生物处理装置，解决了现有技术中污水处理效率较低、污泥处置不方便的问题。
为了实现上述目的，本发明采用了如下技术方案：
一种串联滤池形式的多级AO接触氧化生物处理装置，包括壳体，所述壳体的内侧固接有两个竖直设置的分隔板，壳体的内腔被两个分隔板分隔成第一反应池、第二反应池和沉淀池，所述第二反应池位于第一反应池与沉淀池之间，所述壳体的外部安装有供给组件，所述第一反应池与第二反应池内侧分别安装有多个组合型生物球形填料和多个纤维弹性生物填料，所述沉淀池内侧固接有底板和溢流环，所述溢流环位于底板的顶部，所述底板的底部固接有连接管，连接管的底部套接有箱体，所述箱体的一端与壳体的内侧壁固接，箱体的内侧安装有推板，所述连接管的底部安装有与推板相互配合的挡料板，所述箱体远离连接管的一端外部安装有外壳，所述外壳通过安装在箱体两侧外部的传动杆与推板相互配合，所述箱体远离连接管的一端底部与顶部分别开设有出料口与连通口，所述出料口与连通口均与外壳相配合，所述连通口的正上方安装有推料板，所述推料板通过联动组件与两个传动杆相互配合。
进一步，所述壳体的一端顶部安装有与第一反应池相连通的进水管，所述壳体远离进水管的一端套接有与溢流环相互配合的出水管，所述第一反应池的内侧固接有多个导流板，多个所述导流板交替分布，多个所述组合型生物球形填料分别安装在多个导流板的底部，多个所述组合型生物球形填料和多个纤维弹性生物填料均竖直设置，所述第一反应池与第二反应池的底部均为斜面。

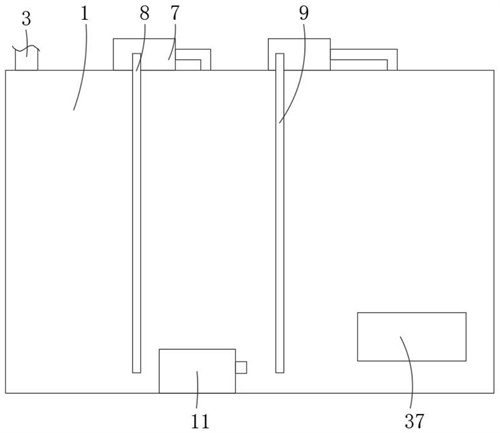

进一步，所述供给组件包括安装在壳体顶部的两个转输泵、安装在第二反应池内侧底部的多个曝气管和安装在壳体外部一侧、并与多个曝气管相配合的曝气泵，两个所述转输泵上分别安装有第一转移管与第二转移管，所述第一转移管的一端延伸在第一反应池的内侧底部，第一转移管的另一端延伸至第二反应池的内侧顶部，所述第二转移管的一端延伸至第二反应池的内侧底部，第二转移管的另一端延伸至沉淀池的内侧，且第二转移管位于沉淀池内侧的一端位于溢流环的下方。
进一步，所述推板位于箱体内侧的一端与箱体相互吻合，所述箱体远离连通口的一端为敞开式结构，壳体的内侧安装有水平设置的电动推杆，所述电动推杆的伸长端延伸至箱体的内侧、并与推板的外壁固接，所述箱体远离连通口的一端内壁固接有限位环。
进一步，所述箱体的顶部内壁开设有安装槽，所述安装槽的内侧固接有水平设置的第一导向杆，所述第一导向杆远离连接管的一端外部滑动套设有第一弹簧，所述挡料板活动套设在第一导向杆的外部，所述挡料板的贯穿安装槽延伸至连接管的内侧，所述箱体的内侧顶部开设有沿其长度方向设置、并与安装槽相连通的滑槽，所述挡料板靠近第一弹簧的一端底部固接有滑块，所述滑块的底部贯穿滑槽延伸至箱体的内侧、并与推板相配合。
进一步，所述箱体的两侧外壁均固接有导向套，所述传动杆滑动套设在导向套的内侧，传动杆为U形结构，两个所述传动杆的一端均延伸至箱体的内侧、并与推板的外壁固接，两个所述传动杆的另一端均通过卡接组件与外壳连接。
进一步，所述卡接组件包括固接在外壳一侧外部的卡接板、开设在传动杆靠近外壳一端底部的收容孔和安装在收容孔内侧的第二弹簧与卡舌，所述卡舌远离第二弹簧的一端延伸至收容孔的外部、并与卡接板相互配合，所述卡接组件还包括开设在导向套靠近外壳一端的引导槽，所述引导槽的底面为朝向外壳倾斜向下设置的斜面，且引导槽上开设与卡接板相配合的收容槽。
进一步，所述壳体的两侧内壁均转动安装有圆板，两个所述圆板之间固接有横轴，所述横轴与两个圆板偏心设置，所述横轴上转动安装有多个竖杆，多个所述竖杆的底部均与推料板的顶部铰接，所述底板的底部固接有多个限位套，多个所述限位套的内侧均滑动有限位杆，多个所述限位杆的底部均延伸至限位套的底部、并与推料板的顶部固接。
进一步，所述联动组件包括两个联动单元，两个所述联动单元均包括转动安装在壳体内侧的第一齿轮、固接在第一齿轮一侧外部、并与第一齿轮同轴设置的第二齿轮和固接在圆板远离横轴一侧、并与圆板同轴设置的第三齿轮，所述传动杆的顶部开设有多个齿槽，所述第一齿轮为缺齿轮、并与齿槽相配合，所述第二齿轮与第三齿轮之间套设有传动链。
进一步，所述壳体的两侧内壁均固接有限位块，两个所述限位块靠近外壳的一侧均固接有沿箱体长度方向设转动第二导向杆，两个所述第二导向杆的另一端均沿延伸至外壳的内侧、并与外壳滑接，且两个所述第二导向杆的外部均活动套设有第三弹簧，所述壳体的正面开设有出渣口，所述壳体的内侧底部固接有接水板与导出板，所述接水板位于箱体的正下方、并朝向推板倾斜设置，所述导出板位于出料口的正下方、并与出渣口对应设置。
本发明的有益效果：
1、通过壳体、多个导流板、曝气管、曝气泵等相互配合，能够使得污水经导流板引导进行流动，使得污水与组合型生物球形填料接触更加充分，进而有效的提高了附着寄生在组合型生物球形填料的生物对污水中污染物的净化效率，曝气管位于多个竖直设置的纤维弹性生物填料的下方，能够通过曝气为寄生在纤维弹性生物填料上生物提供足够的氧气，保证寄生在纤维弹性生物填料上微生物的良好活性，进而保证污水的净化效果。
2、通过箱体、外壳、电动推杆、推板、推料板、传动杆、联动组件等相互配合，实现在电动推杆伸长时自动的将连接管进行关闭，并对箱体内侧的污泥进行压滤，并对压滤出的污水就进行收集，还能够在电动推杆收缩时，拖拽外壳移动沿箱体运动将出料口打开，在出料口打开之后，推料板向下运动将箱体内侧的压干了的污泥推出到壳体的外部，便于对污泥进行处理，并且在圆板转动一圈之后，外壳自动复位，箱体关闭，伴随在电动推杆继续收缩，使得连接管打开，便于向箱体中加入需要压滤的污泥。
本发明结构合理，结构稳定，操作简单，不仅有效的提高了污水的处理效率，还方便对污水处理过程中产生的污泥进行处理，使用方便，易于推广使用。
（发明人：莫如冬;曹庆阳;禤战;李如勋;陈开阳;陈俊熹）
