公布日:2023.05.23
申请日:2023.02.27
分类号:C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/66(2023.01)N;C02F101/20(2006.01)N
摘要
本发明属于磷酸铁生产废水处理技术领域,具体涉及一种氨法磷酸铁生产废水的处理系统及处理方法。本发明提供了一种氨法磷酸铁生产废水的处理系统,包括依次连通的第一沉降单元、第二沉降单元、板框过滤单元、锰砂过滤单元和超滤过滤单元;连通所述第一沉降单元入口端的第一pH值调节单元、连通所述第二沉降单元入口端的第二pH值调节单元,以及连通所述锰砂过滤单元的第三pH值调节单元。本发明通过调节沉降单元的pH值,能够将废水的铁离子和镁离子以氢氧化铁沉淀和磷酸铵镁沉淀的形式析出,通过后续的过滤系统进行去除;同时后续的过滤系统能够进一步去除废水中剩余的微量铁离子和胶体等杂质,进而实现氨法磷酸铁生产废水的回收处理。
权利要求书
1.一种氨法磷酸铁生产废水的处理系统,其特征在于,包括依次连通的第一沉降单元、第二沉降单元、板框过滤单元、锰砂过滤单元和超滤过滤单元;连通所述第一沉降单元入口端的第一pH值调节单元、连通所述第二沉降单元入口端的第二pH值调节单元,以及连通所述锰砂过滤单元的第三pH值调节单元。
2.根据权利要求1所述的处理系统,其特征在于,所述板框过滤单元的过滤精度为100~200μm。
3.根据权利要求1所述的处理系统,其特征在于,所述锰砂过滤单元采用的锰砂的粒径为0.2~5mm。
4.根据权利要求1所述的处理系统,其特征在于,所述超滤过滤单元采用的超滤膜孔径为0.02~0.1μm。
5.根据权利要求1所述的处理系统,其特征在于,所述板框过滤单元还连通有污泥脱水单元。
6.一种氨法磷酸铁生产废水的处理方法,其特征在于,采用权利要求1~5任一项所述的处理系统,包括以下步骤:将氨法磷酸铁生产废水通入第一沉降单元,利用第一pH值调节单元调节所述生产废水的pH值,得到第一料液;将所述第一料液通入第二沉降单元,利用第二pH值调节单元调节所述第一料液的pH值,得到第二料液;将所述第二料液通过板框过滤单元进行第一过滤,得到板框过滤液和浓缩污泥;将所述板框过滤液通入锰砂过滤单元中,利用第三pH值调节单元调节所述板框过滤液的pH值,经第二过滤得到锰砂过滤液;将所述锰砂过滤液通入超滤过滤单元进行第三过滤,得到超滤过滤液。
7.根据权利要求6所述的处理方法,其特征在于,所述第一料液的pH值为5~7;所述第二料液的pH值为8~9。
8.根据权利要求6所述的处理方法,其特征在于,所述第一过滤的条件参数包括:进水悬浮物含量>500mg/L,运行压力≤8bar。
9.根据权利要求6所述的处理方法,其特征在于,进行所述第二过滤时,所述板框过滤液的pH值为4~6;所述第二过滤的条件参数包括:进水悬浮物含量<20mg/L,运行压力≤3bar。
10.根据权利要求6所述的处理方法,其特征在于,所述第三过滤的条件参数包括:进水悬浮物含量<10mg/L,运行压力≤3bar。
发明内容
本发明的目的在于提供一种氨法磷酸铁生产废水的处理系统及处理方法,本发明提供的处理系统简单,适合工业化应用。
为了实现上述目的,本发明提供如下技术方案:

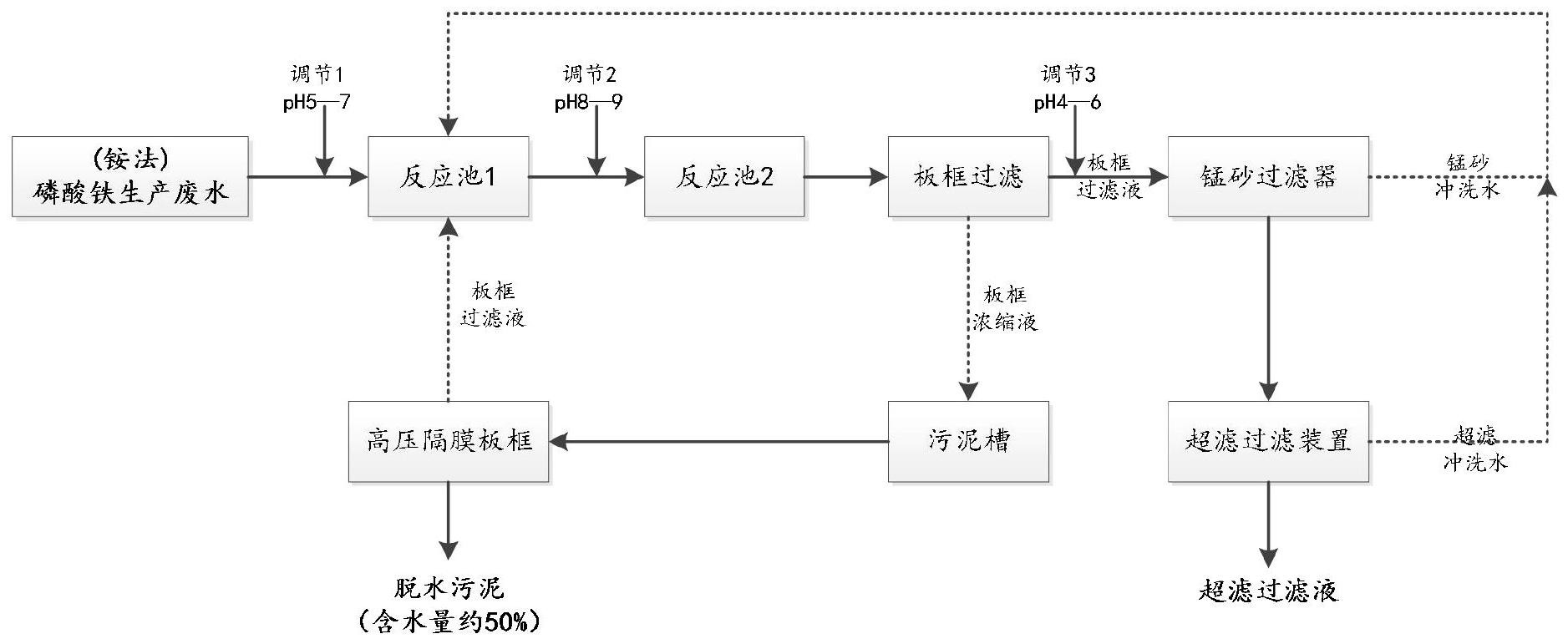

本发明提供了一种氨法磷酸铁生产废水的处理系统,包括依次连通的第一沉降单元、第二沉降单元、板框过滤单元、锰砂过滤单元和超滤过滤单元;
连通所述第一沉降单元入口端的第一pH值调节单元、连通所述第二沉降单元入口端的第二pH值调节单元,以及连通所述锰砂过滤单元的第三pH值调节单元。
优选的,所述板框过滤单元的过滤精度为100~200μm。
优选的,所述锰砂过滤单元采用的锰砂的粒径为0.2~5mm。
优选的,所述超滤过滤单元采用的超滤膜孔径为0.02~0.1μm。
优选的,所述板框过滤单元还连通有污泥脱水单元。
本发明还提供了一种氨法磷酸铁生产废水的处理方法,采用上述技术方案所述的处理系统,包括以下步骤:
将氨法磷酸铁生产废水通入第一沉降单元,利用第一pH值调节单元调节所述生产废水的pH值,得到第一料液;
将所述第一料液通入第二沉降单元,利用第二pH值调节单元调节所述第一料液的pH值,得到第二料液;
将所述第二料液通过板框过滤单元进行第一过滤,得到板框过滤液和浓缩污泥;
将所述板框过滤液通入锰砂过滤单元中,利用第三pH值调节单元调节所述板框过滤液的pH值,经第二过滤得到锰砂过滤液;
将所述锰砂过滤液通入超滤过滤单元进行第三过滤,得到超滤过滤液。
优选的,所述第一料液的pH值为5~7;
所述第二料液的pH值为8~9。
优选的,所述第一过滤的条件参数包括:进水悬浮物含量>500mg/L,运行压力≤8bar。
优选的,进行所述第二过滤时,所述板框过滤液的pH值为4~6;
所述第二过滤的条件参数包括:进水悬浮物含量<20mg/L,运行压力≤3bar。
优选的,所述第三过滤的条件参数包括:进水悬浮物含量<10mg/L,运行压力≤3bar。
本发明提供了一种氨法磷酸铁生产废水的处理系统,包括依次连通的第一沉降单元、第二沉降单元、板框过滤单元、锰砂过滤单元和超滤过滤单元;连通所述第一沉降单元入口端的第一pH值调节单元、连通所述第二沉降单元入口端的第二pH值调节单元,以及连通所述锰砂过滤单元的第三pH值调节单元。本发明通过调节沉降单元的pH值,能够将废水的铁离子和镁离子分别以氢氧化铁沉淀和磷酸铵镁沉淀的形式析出,通过后续的过滤系统进行去除;同时后续的过滤系统能够进一步去除废水中剩余的微量铁离子和胶体等杂质,进而实现氨法磷酸铁生产废水的回收处理。本发明提供的处理系统简单,适合工业化应用。
(发明人:潘旭东;邱晖;王慧霞;丁国良;汪勇;胥鸣;李登峰;戴浩天)
