公布日：2023.06.02
申请日：2023.04.11
分类号：C02F9/00(2023.01)I;F23G7/00(2006.01)I;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F103/32(2006.01)N
摘要
本发明提供了一种餐厨污水处理系统及餐厨污水处理方法，所述餐厨污水处理系统，包括PH调节装置、混凝装置、气浮装置、二次过滤装置、渗滤液调节池、污泥与浮渣回喷装置以及焚烧炉本发明的核心构思是采用混凝、气浮装置来降低餐厨污水中悬浮物及油脂含量，将气浮出水喷至焚烧厂垃圾坑，并利用垃圾堆体形成的滤层来进一步吸附气浮产水中的部分悬浮物和动植物油，使其达到焚烧厂渗滤液系统的进水水质要求，同时将混凝气浮单元的污泥、浮渣收集后回喷至焚烧炉，将臭气收集至渗滤液除臭系统中，以此达到餐厨污水与渗滤液协同处理效果。
权利要求书

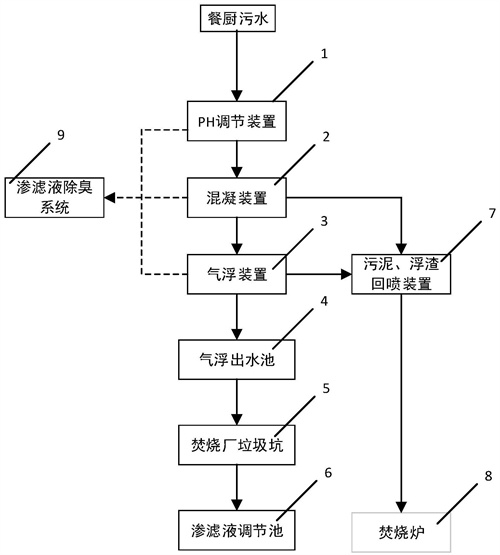

1.一种餐厨污水处理系统，其特征在于，包括PH调节装置(1)、混凝装置(2)、气浮装置(3)、二次过滤装置、渗滤液调节池(6)、污泥与浮渣回喷装置(7)以及焚烧炉(8)；所述PH调节装置(1)、混凝装置(2)、气浮装置(3)、二次过滤装置、渗滤液调节池(6)依次相连；所述混凝装置(2)与气浮装置(3)还与所述污泥与浮渣回喷装置(7)连接；所述污泥与浮渣回喷装置(7)连接所述焚烧炉(8)。
2.根据权利要求1所述的餐厨污水处理系统，其特征在于，还包括渗滤液除臭系统(9)；所述PH调节装置(1)、混凝装置(2)、气浮装置(3)均与所述渗滤液除臭系统(9)连接。
3.根据权利要求1所述的餐厨污水处理系统，其特征在于，所述二次过滤装置包括气浮出水池(4)与焚烧厂垃圾坑(5)；所述浮出水池(4)与焚烧厂垃圾坑(5)依次连接。
4.根据权利要求1所述的餐厨污水处理系统，其特征在于，所述餐厨污水为外界餐厨垃圾预处理系统所具有的三相离心机出水或外界CSTR厌氧反应器出水。
5.根据权利要求1所述的餐厨污水处理系统，其特征在于，所述气浮出水池(4)至焚烧厂垃圾坑(5)采用多点均匀布水的管道结构形式，以使气浮出水均匀喷至垃圾坑内垃圾层表面之上，利用垃圾堆体形成的滤层来进一步吸附餐厨污水中的部分悬浮物和动植物油。
6.一种餐厨污水处理方法，其特征在于，采用权利要求1-5任一项所述的餐厨污水处理系统，还包括如下步骤：S1、餐厨污水经收集输送至PH调节装置(1)中，将PH调节至预设范围；S2、将经S1后的餐厨污水依次通入混凝装置(2)、气浮装置(3)中去除悬浮物和油脂；S3、将混凝装置(2)、气浮装置(3)中产生的污泥及浮渣收集至浮渣回喷装置(7)；S4、将浮渣回喷装置(7)中的污泥及浮渣的混合物送至焚烧厂焚烧炉(8)内燃烧；S5、将经S2处理后的餐厨污水，经气浮出水池(4)喷至焚烧厂垃圾坑(5)内，利用垃圾坑(5)内所具有的垃圾堆体形成的滤层来进一步吸附餐厨污水中的部分悬浮物和动植物油；S6、最后餐厨污水进入渗滤液调节池中进行协同处置。
7.根据权利要求6所述的餐厨污水处理方法，其特征在于，还包括S7、将PH调节装置(1)、混凝装置(2)、气浮装置(3)产生的臭气收集后接入渗滤液除臭系统进行处置。
发明内容
针对现有技术中的缺陷，本发明的目的是提供一种餐厨污水处理系统及餐厨污水处理方法。
根据本发明提供的一种餐厨污水处理系统，包括PH调节装置、混凝装置、气浮装置、二次过滤装置、渗滤液调节池、污泥与浮渣回喷装置以及焚烧炉；
所述PH调节装置、混凝装置、气浮装置、二次过滤装置、渗滤液调节池依次相连；
所述混凝装置与气浮装置还与所述污泥与浮渣回喷装置连接；所述污泥与浮渣回喷装置连接所述焚烧炉。
优选的，还包括渗滤液除臭系统；所述PH调节装置、混凝装置、气浮装置均与所述渗滤液除臭系统连接。
优选的，所述二次过滤装置包括气浮出水池与焚烧厂垃圾坑；所述浮出水池与焚烧厂垃圾坑依次连接。
优选的，所述餐厨污水为外界餐厨垃圾预处理系统所具有的三相离心机出水或外界CSTR厌氧反应器出水。
优选的，所述气浮出水池至焚烧厂垃圾坑采用多点均匀布水的管道结构形式，以使气浮出水均匀喷至垃圾坑内垃圾层表面之上，利用垃圾堆体形成的滤层来进一步吸附餐厨污水中的部分悬浮物和动植物油。
根据本发明提供的一种餐厨污水处理方法，采用所述的餐厨污水处理系统，还包括如下步骤：
S1、餐厨污水经收集输送至PH调节装置中，将PH调节至预设范围；
S2、将经S1后的餐厨污水依次通入混凝装置、气浮装置中去除悬浮物和油脂；
S3、将混凝装置、气浮装置中产生的污泥及浮渣收集至浮渣回喷装置；
S4、将浮渣回喷装置中的污泥及浮渣的混合物送至焚烧厂焚烧炉内燃烧；
S5、将经S2处理后的餐厨污水，经气浮出水池喷至焚烧厂垃圾坑内，利用垃圾坑内所具有的垃圾堆体形成的滤层来进一步吸附餐厨污水中的部分悬浮物和动植物油；
S6、最后餐厨污水进入渗滤液调节池中进行协同处置。
优选的，还包括
S7、将PH调节装置、混凝装置、气浮装置产生的臭气收集后接入渗滤液除臭系统进行处置。
与现有技术相比，本发明具有如下的有益效果：
1、本发明通过采用PH调节装置，解决了餐厨污水酸度较高的问题，有利于后续工艺单元的运行。
2、本发明通过采用混凝装置，解决了餐厨污水悬浮物含量高的问题，减缓后端管道和设备的结垢或堵塞。
3、本发明通过采用气浮装置，解决了餐厨污水油脂含量高的问题，避免对厌氧、生化、膜处理系统的运行稳定性造成不利影响。
4、本发明通过利用焚烧厂垃圾坑内垃圾堆体形成的滤层，进一步吸附餐厨废水中的部分悬浮物和动植物油，降低对渗滤液系统的影响。
（发明人：陈晋康;雷东;喻本宏;杨川;刘有君;徐代平;冯星;汤伟;王晓华;何春蕾）
