公布日：2023.06.27
申请日：2023.05.30
分类号：C02F9/00(2023.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/66(2006.01)I;C02F103/44(2006.01)N;C02F1/72(2023.01)N;C02F1/54(2023.01)N;
C02F1/28(2023.01)N
摘要
本发明公开了一种用于洗车废水处理设备，具体涉及洗车废水处理设备技术领域，包括底板，所述底板上端后侧固定有加药罐，所述加药罐上端设有加药泵，所述底板左端设有沉淀加药部件，所述沉淀加药部件上端固定有除杂部件，所述除杂部件左右两端均固定有收集部件。本发明所述的一种用于洗车废水处理设备，通过往复部件的往复运动，可以带动推块下端的毛刷板对过滤网一上端进行刷洗，然后水泵一从沉淀箱内腔抽水，经输水软管送入出水管内腔，再由喷水头喷出，可对过滤网一进行冲洗，防止过滤网一被杂质堵塞，从而影响过滤网一后续的过滤效果，通过对过滤网一的清理，以此提高装置的实用性，通过对过滤网一的清理，来提高装置的实用性。
权利要求书

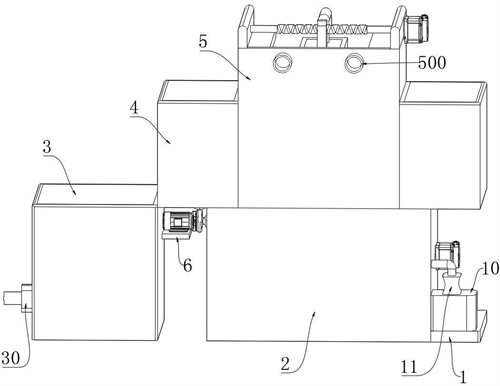

1.一种用于洗车废水处理设备，包括底板（1），其特征在于：所述底板（1）上端后侧固定有加药罐（10），所述加药罐（10）上端设有加药泵（11），所述底板（1）左端设有沉淀加药部件（2），所述沉淀加药部件（2）上端固定有除杂部件（5），所述除杂部件（5）左右两端均固定有收集部件（4），所述除杂部件（5）后端上侧设有两个对称的输水管（500），所述沉淀加药部件（2）前端设有水泵一（200），所述水泵一（200）输出端固定连接有输水软管（201），位于左侧的所述收集部件（4）左端下侧设有过滤部件（3），所述过滤部件（3）右端设有水泵二（6）；所述除杂部件（5）包括除杂污水箱（50）和一号电机（56），所述除杂污水箱（50）上端左右两侧均固定有安装板（51），所述除杂污水箱（50）固定于所述沉淀加药部件（2）上端，两个所述安装板（51）相互靠近的一端共同转动安装有往复螺杆（54），所述往复螺杆（54）与所述一号电机（56）输出端固定连接，所述一号电机（56）固定于右侧所述安装板（51）的右端，所述往复螺杆（54）外表面中部设有螺杆连接部件（55），所述螺杆连接部件（55）下端固定有往复部件（52），所述除杂污水箱（50）内腔左右侧壁顶部均固定有挡板（53），所述除杂污水箱（50）内腔左右侧壁中部均开设有配合槽（501），所述除杂污水箱（50）内腔左右侧壁下侧依次固定有过滤网一（57）和活性炭过滤板二（58），所述除杂污水箱（50）内腔底壁开设有若干流通孔；所述往复部件（52）包括水管箱（520），所述水管箱（520）上端与所述螺杆连接部件（55）下端固定连接，所述水管箱（520）内腔前后侧壁共同固定有出水管（521），所述出水管（521）与所述输水软管（201）相连通，所述出水管（521）外表面左右两侧均设有多个倾斜的喷水头（522），所述水管箱（520）下端固定有推块（523），所述推块（523）下端中部固定有毛刷板（524），所述推块（523）下端与所述过滤网一（57）上端紧密接触；所述收集部件（4）包括收集箱（40），所述收集箱（40）内腔远离所述除杂部件（5）的侧壁设有三个限制部件（41），所述收集箱（40）靠近所述除杂部件（5）的一端上侧开设有与配合槽（501）相配合的进污槽（42）；所述限制部件（41）包括圆柱（410），所述圆柱（410）固定于所述收集箱（40）内腔远离所述除杂部件（5）的侧壁，所述圆柱（410）靠近所述除杂部件（5）的一端固定有滑杆（411），所述滑杆（411）外表面套设有与所述圆柱（410）适配的压缩弹簧（412），所述压缩弹簧（412）远离所述圆柱（410）的一端固定有滑板（413），所述滑板（413）在所述滑杆（411）外表面滑动，所述滑板（413）靠近所述除杂部件（5）的一端上侧固定有顶杆（414），所述顶杆（414）外表面套设有套管（417），所述滑板（413）靠近所述除杂部件（5）的一端下侧固定有连接块（415），同侧的三个所述连接块（415）靠近所述除杂部件（5）的一端共同固定有推板（416），所述推板（416）在同侧的所述进污槽（42）和所述配合槽（501）内腔滑动；本装置在使用时，通过两个所述输水管（500）交替对所述除杂污水箱（50）内腔注入洗车废水，当左侧所述输水管（500）对所述除杂污水箱（50）注入洗车废水时，所述一号电机（56）启动，使所述往复螺杆（54）开始转动，所述螺杆连接部件（55）在所述往复螺杆（54）外表面向右侧移动，带动所述往复部件（52）向右侧移动，当右侧的所述输水管（500）对所述除杂污水箱（50）内腔注入洗车废水时，所述螺杆连接部件（55）在所述往复螺杆（54）外表面向左侧移动，带动所述往复部件（52）向右侧移动，重复多次注入适量的水；所述往复部件（52）在进行往复运动时，将所述过滤网一（57）顶面的泥沙、垃圾推入两侧的所述收集箱（40）内腔；当所述往复部件（52）向右侧的移动时，所述水管箱（520）接触右侧的三个所述顶杆（414），将三个所述顶杆（414）在所连接的所述套管（417）内腔向右侧推动，三个所述顶杆（414）均推动所连接的所述滑板（413），三个所述滑板（413）在所连接的所述滑杆411外表面压缩固定连接的所述压缩弹簧（412），使三个所述压缩弹簧（412）均在所述滑杆（411）外表面向右侧的移动，从而使所连接的所述连接块（415）将所述推板（416）从所述配合槽（501）和所述进污槽（42）内腔拉动，使所述推板（416）离开所述配合槽（501）和所述进污槽（42）内腔，使所述推板（416）与所述进污槽（42）形成空隙，让所述推块（523）推动的垃圾进入所述收集箱（40）内腔；当所述往复部件（52）向左侧移动时，运动过程与向右侧相同，也是将所述推块（523）推动的垃圾推入左侧的所述收集箱（40）内腔，所述往复部件（52）在进行往复运动时，所述螺杆连接部件（55）与左侧的所述挡板（53）接触时，所述往复部件（52）运动即停止，等待右侧的所述输水管（500）注水一段时间后，再次返回向右运动，所述螺杆连接部件（55）与右侧的所述挡板（53）时，所述往复部件（52）运动接触即停止，等待左侧的所述输水管（500）注水一段时间后，再次返回向左运动。
2.根据权利要求1所述的一种用于洗车废水处理设备，其特征在于：所述过滤网一（57）顶面与两个所述配合槽（501）内腔底壁相齐平，若干所述喷水头（522）与所述除杂污水箱（50）内腔相通。
3.根据权利要求2所述的一种用于洗车废水处理设备，其特征在于：两个所述收集箱（40）分别与所述除杂污水箱（50）左右两端固定连接。
4.根据权利要求3所述的一种用于洗车废水处理设备，其特征在于：所述沉淀加药部件（2）包括沉淀箱（20），所述沉淀箱（20）与所述底板（1）固定连接，所述沉淀箱（20）上端开设有多个进水孔，所述沉淀箱（20）右端中部固定有二号电机（21），所述二号电机（21）输出端固定有搅拌架（22），所述沉淀箱（20）内腔底壁中部开设有沉淀槽（23），所述沉淀槽（23）底壁开设有排污口，所述沉淀箱（20）内腔底壁左右两侧均固定有梯形块（24）。
5.根据权利要求4所述的一种用于洗车废水处理设备，其特征在于：所述过滤部件（3）包括净水箱（31），所述净水箱（31）左端固定有出水阀（30），所述净水箱（31）内腔从左到右依次固定有活性炭过滤板一（32）、石墨烯滤芯（33）和过滤膜（34）。
发明内容
本发明的主要目的在于提供一种用于洗车废水处理设备，可以有效解决由于初次过滤的滤网清理不便导致后续洗车废水过滤效果不佳的问题。
为实现上述目的，本发明采取的技术方案为：
一种用于洗车废水处理设备，包括底板，所述底板上端后侧固定有加药罐，所述加药罐上端设有加药泵，所述底板左端设有沉淀加药部件，所述沉淀加药部件上端固定有除杂部件，所述除杂部件左右两端均固定有收集部件，所述除杂部件后端上侧设有两个对称的输水管，所述沉淀加药部件前端设有水泵一，所述水泵一输出端固定连接有输水软管，位于左侧的所述收集部件左端下侧设有过滤部件，所述过滤部件右端设有水泵二；
所述除杂部件包括除杂污水箱和一号电机，所述除杂污水箱上端左右两侧均固定有安装板，所述除杂污水箱固定于所述沉淀加药部件上端，两个所述安装板相互靠近的一端共同转动安装有往复螺杆，所述往复螺杆与所述一号电机输出端固定连接，所述一号电机固定于右侧所述安装板的右端，所述往复螺杆外表面中部设有螺杆连接部件，所述螺杆连接部件下端固定有往复部件，所述除杂污水箱内腔左右侧壁顶部均固定有挡板，所述除杂污水箱内腔左右侧壁中部均开设有配合槽，所述除杂污水箱内腔左右侧壁下侧依次固定有过滤网一和活性炭过滤板二，所述除杂污水箱内腔底壁开设有若干流通孔；
所述收集部件包括收集箱，所述收集箱内腔远离所述除杂部件的侧壁设有三个限制部件。
优选的，所述往复部件包括水管箱，所述水管箱上端与所述螺杆连接部件下端固定连接，所述水管箱内腔前后侧壁共同固定有出水管，所述出水管与所述输水软管相连通，所述出水管外表面左右两侧均设有多个倾斜的喷水头，所述水管箱下端固定有推块，所述推块下端中部固定有毛刷板，所述推块下端与所述过滤网一上端紧密接触。
优选的，所述过滤网一顶面与两个所述配合槽内腔底壁相齐平，若干所述喷水头与所述除杂污水箱内腔相通。
优选的，两个所述收集箱分别与所述除杂污水箱左右两端固定连接，所述收集箱靠近所述除杂部件的一端上侧开设有与配合槽相配合的进污槽。
优选的，所述限制部件包括圆柱，所述圆柱固定于所述收集箱内腔远离所述除杂部件的侧壁，所述圆柱靠近所述除杂部件的一端固定有滑杆，所述滑杆外表面套设有与所述圆柱适配的压缩弹簧，所述压缩弹簧远离所述圆柱的一端固定有滑板，所述滑板在所述滑杆外表面滑动，所述滑板靠近所述除杂部件的一端上侧固定有顶杆，所述顶杆外表面套设有套管，所述滑板靠近所述除杂部件的一端下侧固定有连接块，同侧的三个所述连接块靠近所述除杂部件的一端共同固定有推板，所述推板在同侧的所述进污槽和所述配合槽内腔滑动。
优选的，所述沉淀加药部件包括沉淀箱，所述沉淀箱与所述底板固定连接，所述沉淀箱上端开设有多个进水孔，所述沉淀箱右端中部固定有二号电机，所述二号电机输出端固定有搅拌架，所述沉淀箱内腔底壁中部开设有沉淀槽，所述沉淀槽底壁开设有排污口，所述沉淀箱内腔底壁左右两侧均固定有梯形块。
优选的，所述过滤部件包括净水箱，所述净水箱左端固定有出水阀，所述净水箱内腔从左到右依次固定有活性炭过滤板一、石墨烯滤芯和过滤膜。
与现有技术相比，本发明具有如下有益效果：
1、本装置通过往复部件的往复运动，可以带动推块下端的毛刷板对过滤网一上端进行刷洗，然后水泵一从沉淀箱内腔抽水，经输水软管送入出水管内腔，再由与出水管向连接的喷水头喷出，多个喷水头对过滤网一进行冲洗，可对过滤网一进行冲洗，防止过滤网一被杂质堵塞，从而影响过滤网一后续的过滤效果，通过对过滤网一的清理，以此提高装置的实用性，通过对过滤网一的清理，来提高装置的实用性。
2、本装置通过往复部件与两侧的多个限制部件相互配合，能够将过滤网一上端面的垃圾与较大体积的杂质进行收集，防止较大的垃圾与杂质对过滤网一堵塞，且对垃圾与较大体积的杂质进行收集，便于后期对垃圾与较大体积的杂质清理。
（发明人：刘杨;张伟;范志强;唐闻力;李海娜）
