公布日:2023.06.23
申请日:2023.04.28
分类号:C02F7/00(2006.01)I;C02F3/30(2023.01)I
摘要

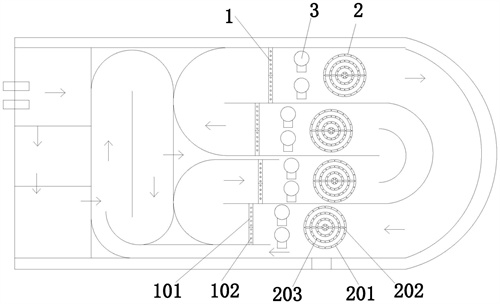

本发明公开了一种污水站氧化沟生化爆气系统,包括位于氧化沟好氧区中层的第一曝气管组(1)和第二曝气管组(2),第一曝气管组(1)和第二曝气管组(2)之间设有旋流曝气器(3);所述第一曝气管组(1)包括位于两根对称分布的第一曝气管(101),第一曝气管(101)呈倾斜分布;所述第二曝气管组(2)包括多根上下同心轴分布的环形曝气管(201),相邻环形曝气管(201)之间设有输气连接管(202),且环形曝气管(201)的直径从下往上依次减小。本发明具有能够有效改善整体曝气效果的特点。
权利要求书
1.一种污水站氧化沟生化爆气系统,其特征在于:包括位于氧化沟好氧区中层的第一曝气管组(1)和第二曝气管组(2),第一曝气管组(1)和第二曝气管组(2)之间设有旋流曝气器(3);所述第一曝气管组(1)包括位于两根对称分布的第一曝气管(101),第一曝气管(101)呈倾斜分布;所述第二曝气管组(2)包括多根上下同心轴分布的环形曝气管(201),相邻环形曝气管(201)之间设有输气连接管(202),且环形曝气管(201)的直径从下往上依次减小。
2.根据权利要求1所述的一种污水站氧化沟生化爆气系统,其特征在于:所述环形曝气管(201)的上表面设有环形分布的第二曝气头(203)。
3.根据权利要求1所述的一种污水站氧化沟生化爆气系统,其特征在于:所述第一曝气管(101)的侧壁面和上壁面均设有第一曝气头(102)。
4.根据权利要求1所述的一种污水站氧化沟生化爆气系统,其特征在于:两根第一曝气管(101)之间的相连处设有下端输气支撑管(103),下端输气支撑管(103)经气管与增氧泵相连。
5.根据权利要求4所述的一种污水站氧化沟生化爆气系统,其特征在于:所述下端输气支撑管(103)外套设有套管(104),套管(104)外壁面设有螺旋搅拌桨(105),套管(104)上下两端设有旋转驱动桨叶(106)。
6.根据权利要求1所述的一种污水站氧化沟生化爆气系统,其特征在于:所述第二曝气管组(2)底部设有与氧化沟好氧区底面相连的支撑杆(207),第二曝气管组(2)的中心轴处设有中心支撑杆(204),支撑杆(207)和中心支撑杆(204)外均套设有多个上下分布的旋转套筒(205),旋转套筒(205)外壁面设有搅拌桨(206)。
7.根据权利要求1所述的一种污水站氧化沟生化爆气系统,其特征在于:所述旋流曝气器(3)的数量为2个。
发明内容
本发明的目的在于,提供一种污水站氧化沟生化爆气系统。本发明具有能够有效改善整体曝气效果的特点。
本发明的技术方案:一种污水站氧化沟生化爆气系统,包括位于氧化沟好氧区中层的第一曝气管组和第二曝气管组,第一曝气管组和第二曝气管组之间设有旋流曝气器;所述第一曝气管组包括位于两根对称分布的第一曝气管,第一曝气管呈倾斜分布;所述第二曝气管组包括多根上下同心轴分布的环形曝气管,相邻环形曝气管之间设有输气连接管,且环形曝气管的直径从下往上依次减小。
前述的一种污水站氧化沟生化爆气系统中,所述环形曝气管的上表面设有环形分布的第二曝气头。
前述的一种污水站氧化沟生化爆气系统中,所述第一曝气管的侧壁面和上壁面均设有第一曝气头。
前述的一种污水站氧化沟生化爆气系统中,两根第一曝气管之间的相连处设有下端输气支撑管,下端输气支撑管经气管与增氧泵相连。
前述的一种污水站氧化沟生化爆气系统中,所述下端输气支撑管外套设有套管,套管外壁面设有螺旋搅拌桨,套管上下两端设有旋转驱动桨叶。
前述的一种污水站氧化沟生化爆气系统中,所述第二曝气管组底部设有与氧化沟好氧区底面相连的支撑杆,第二曝气管组的中心轴处设有中心支撑杆,支撑杆和中心支撑杆外均套设有多个上下分布的旋转套筒,旋转套筒外壁面设有搅拌桨。
所述旋流曝气器的数量为2个。
与现有技术相比,本发明通过在氧化沟好氧区内沿着水流流动方向依次设置由两根倾斜对称分布的第一曝气管构成的第一曝气管组、旋流曝气器和由多个同心轴分布且直径逐级减小的环形曝气管组成的第二曝气管组,通过三者之间的相互配合,可以有效的扩大曝气区域,进而可以改善氧化沟内整体的曝气效果。另外,本发明通过在第一曝气管下方设置下端输气支撑管,在下端输气支撑管外套设套管和螺旋搅拌桨,通过在第二曝气管组下方设置支撑杆、旋转套筒和搅拌桨,利用水流的流动,带动螺旋搅拌桨和搅拌桨旋转,对下部的污水起到搅拌,使其产生扰动,便于上下层污水之间的流动,从而可以改善不同区域污水的曝气效果。综上所述,本发明具有能够有效改善整体曝气效果的特点。
(发明人:莫国栋)
