公布日：2022.08.23
申请日：2022.05.23
分类号：C02F1/461(2006.01)I
摘要
本发明公开了工业用纳米微电解废水处理反应器装备，属于微电解污水处理技术领域，包括底座、进水管、第一支管、第二支管、第一排出管、第一罐体、第二罐体、第三罐体和反应柱，所述底座顶部两端分别通过安装槽安装有第一导轨和第二导轨，所述第一导轨和第二导轨一端均套设有滑块，两组所述滑块一端分别焊接有第一立板和第二立板。该发明废水处理反应器装备，电解的反应柱具备方便进行升降和水平移动的夹持机构，在拆卸更换时无需人员手动拆卸，省时省力，还具备多级能方便进行灵活组合使用的电解柱，能方便根据污水的污染程度进行配合使用，对资源的利用更加合理，适合广泛推广使用。
权利要求书
1.工业用纳米微电解废水处理反应器装备，包括底座(1)、进水管(22)、第一支管(25)、第二支管(26)、第一排出管(31)、第一罐体(19)、第二罐体(20)、第三罐体(21)和反应柱(34)，其特征在于：所述底座(1)顶部两端分别通过安装槽安装有第一导轨(3)和第二导轨(4)，所述第一导轨(3)和第二导轨(4)一端均套设有滑块(12)，两组所述滑块(12)一端分别焊接有第一立板(5)和第二立板(6)，所述第一立板(5)和第二立板(6)顶端一侧焊接有U形块(7)，所述U形块(7)内通过螺栓固定有横板(8)，所述横板(8)底部通过螺栓连接有电动位移滑台(9)，所述电动位移滑台(9)的位移端为位移板(10)，所述位移板(10)底部焊接有横板(11)，所述横板(11)底部焊接有U形板(36)，所述U形板(36)一端焊接有固定框(37)，所述固定框(37)内壁一端通过固定座安装有伺服电缸(30)，所述伺服电缸(30)的动力输出端连接有压板(32)，所述压板(32)位于U形板(36)内。
2.根据权利要求1所述的工业用纳米微电解废水处理反应器装备，其特征在于：所述底座(1)顶部靠近所述第一导轨(3)一端处焊接有竖板(14)，所述竖板(14)顶部连接有安装板(15)，所述安装板(15)顶部一端通过安装座安装有减速电机(16)，所述减速电机(16)的动力输出端连接有齿轮(17)，所述第一立板(5)一端设置有与齿轮(17)啮合的固定齿(13)。
3.根据权利要求1所述的工业用纳米微电解废水处理反应器装备，其特征在于：所述底座(1)顶部焊接有支撑杆(18)，三组所述支撑杆(18)顶部分别焊接有第一罐体(19)、第二罐体(20)和第三罐体(21)。
4.根据权利要求3所述的工业用纳米微电解废水处理反应器装备，其特征在于：所述第一罐体(19)、第二罐体(20)和第三罐体(21)内底部两端均设置有垫块(33)，所述垫块(33)上端均设置有反应柱(34)，三组所述反应柱(34)顶端分别贯穿第一罐体(19)、第二罐体(20)和第三罐体(21)。
5.根据权利要求4所述的工业用纳米微电解废水处理反应器装备，其特征在于：所述反应柱(34)顶端一侧均焊接有延伸臂(35)。
6.根据权利要求3所述的工业用纳米微电解废水处理反应器装备，其特征在于：所述第一罐体(19)底部通过安装孔安装有进水管(22)，所述第一罐体(19)、第二罐体(20)和第三罐体(21)顶部一端分别通过固定孔连接有第一输水管(23)、第二输水管(27)和第二排出管(29)。
7.根据权利要求6所述的工业用纳米微电解废水处理反应器装备，其特征在于：所述第一输水管(23)和第二输水管(27)端部均连接有第一多通阀(24)和第二多通阀(28)，所述第一多通阀(24)的一组出水口通过第一支管(25)通入第二罐体(20)内底部，所述第一多通阀(24)的另一组出水口通过第二支管(26)通入第三罐体(21)内底部。
8.根据权利要求7所述的工业用纳米微电解废水处理反应器装备，其特征在于：所述第二多通阀(28)的一出水端通过管道与第二支管(26)连接，所述第二多通阀(28)的另一出水端连接有第一排出管(31)，所述管道上设置有截止阀。
9.根据权利要求1所述的工业用纳米微电解废水处理反应器装备，其特征在于：所述进水管(22)、第一支管(25)、第二支管(26)和第一排出管(31)上均设置有截止阀。
10.根据权利要求1所述的工业用纳米微电解废水处理反应器装备，其特征在于：所述底座(1)底部靠近拐角处通过胶水固定有脚垫(2)。
发明内容
本发明的目的在于提供工业用纳米微电解废水处理反应器装备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：工业用纳米微电解废水处理反应器装备，包括底座、进水管、第一支管、第二支管、第一排出管、第一罐体、第二罐体、第三罐体和反应柱，所述底座顶部两端分别通过安装槽安装有第一导轨和第二导轨，所述第一导轨和第二导轨一端均套设有滑块，两组所述滑块一端分别焊接有第一立板和第二立板，所述第一立板和第二立板顶端一侧焊接有U形块，所述U形块内通过螺栓固定有横板，所述横板底部通过螺栓连接有电动位移滑台，所述电动位移滑台的位移端为位移板，所述位移板底部焊接有横板，所述横板底部焊接有U形板，所述U形板一端焊接有固定框，所述固定框内壁一端通过固定座安装有伺服电缸，所述伺服电缸的动力输出端连接有压板，所述压板位于U形板内。
优选地，所述底座顶部靠近所述第一导轨一端处焊接有竖板，所述竖板顶部连接有安装板，所述安装板顶部一端通过安装座安装有减速电机，所述减速电机的动力输出端连接有齿轮，所述第一立板一端设置有与齿轮啮合的固定齿。
优选地，所述底座顶部焊接有支撑杆，三组所述支撑杆顶部分别焊接有第一罐体、第二罐体和第三罐体。
优选地，所述第一罐体、第二罐体和第三罐体内底部两端均设置有垫块，所述垫块上端均设置有反应柱，三组所述反应柱顶端分别贯穿第一罐体、第二罐体和第三罐体。
优选地，所述反应柱顶端一侧均焊接有延伸臂。
优选地，所述第一罐体底部通过安装孔安装有进水管，所述第一罐体、第二罐体和第三罐体顶部一端分别通过固定孔连接有第一输水管、第二输水管和第二排出管。
优选地，所述第一输水管和第二输水管端部均连接有第一多通阀和第二多通阀，所述第一多通阀的一组出水口通过第一支管通入第二罐体内底部，所述第一多通阀的另一组出水口通过第二支管通入第三罐体内底部。
优选地，所述第二多通阀的一出水端通过管道与第二支管连接，所述第二多通阀的另一出水端连接有第一排出管，所述管道上设置有截止阀。
优选地，所述进水管、第一支管、第二支管和第一排出管上均设置有截止阀。
优选地，所述底座底部靠近拐角处通过胶水固定有脚垫。
与现有技术相比，本发明的有益效果是：

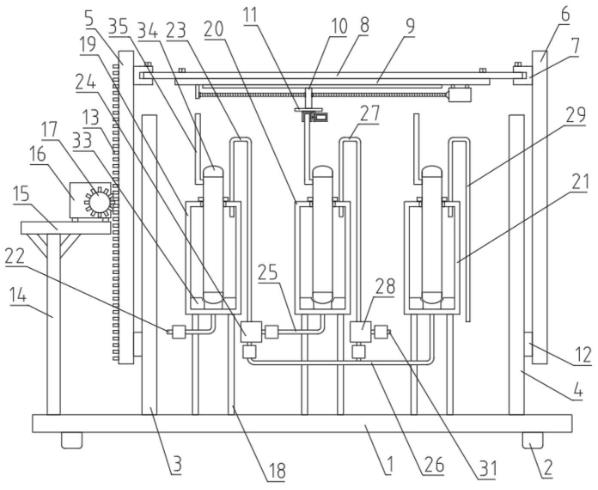

1.本发明工业用纳米微电解废水处理反应器装备，减速电机在工作时带动齿轮转动，从而带动固定齿和第一立板、滑块沿第一导轨进行上下移动，进而方便带动横板和电动位移滑台上下移动，电动位移滑台在工作时带动位移板水平移动，从而带动横板和横板底部的夹持结构水平移动；
伺服电缸在工作时，动力输出端带动压板水平移动，利用压板压向U形板内壁一端，方便在U形板靠向延伸臂顶端外侧时，对延伸臂进行夹持，利用夹持机构，方便对第一支管夹持后，再在减速电机的带动下，使得反应柱从第一罐体、第二罐体或第三罐体内脱出，在对反应柱进行拆卸更换时无需人员手动拆卸，省时省力。
2.本发明工业用纳米微电解废水处理反应器装备，污水由进水管进入第一罐体内进行电解处理，污水可由第一支管进入第二罐体内进行处理，或者经由第二支管进入第三罐体内处理，第一罐体内为初步处理，再进入第二罐体或第三罐体内进行二级处理，在其中一组二级处理罐体进行维护时，另一组罐体可以正常工作，大大提升实用性；
当污水浓度较高时，可以通过对截止阀进行控制，使得污水有第一罐体进行初步处理后，再经由第一输水管和第一支管进入第二罐体内进行二级处理，再经由第二输水管和第二支管进入第三罐体内进行三级处理，最终经由第二排出管排出，有利于提升对污水的处理能力，本反应装置具备多级能方便进行灵活组合使用的反应柱，能方便根据污水的污染程度进行配合使用，能实现二级处理或三级处理，对资源的利用更加合理。
（发明人：谈长稳）
