公布日：2022.08.05
申请日：2022.06.15
分类号：C02F9/14(2006.01)I
摘要
本发明公开了一种利用微生物的污水治理系统，涉及先进环保产业领域，包括处理箱、与外界船体外壁连接的伸缩杆和利用微生物进行污水处理的微生物处理棒体，所述处理箱的两侧侧壁均安装有浮力组件，且处理箱的前进方向端部安装有进水组件，所述处理箱的另一端部开设有出水口，且处理箱的内部开设有处理仓，所述进水组件包括有与处理箱外侧端口连接的中继水箱，且中继水箱的内部安装有传动组件，所述浮力组件的外壁连接有与进水组件连接的气动组件。本发明通过设置进水组件、传动组件、驱动组件和微生物处理棒体，提升了污水处理的质量与效率通过设置驱动组件、浮力组件和气动组件，提升了装置整体的功能性与实用性。
权利要求书

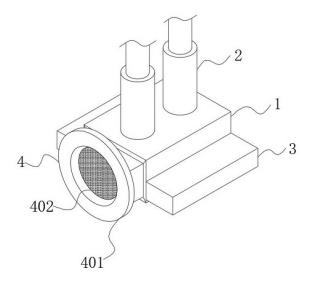

1.一种利用微生物的污水治理系统，包括处理箱（1）、与外界船体外壁连接的伸缩杆（2）和利用微生物进行污水处理的微生物处理棒体（5），其特征在于：所述处理箱（1）的两侧侧壁均安装有浮力组件（3），且处理箱（1）的前进方向端部安装有进水组件（4），所述处理箱（1）的另一端部开设有出水口（7），且处理箱（1）的内部开设有处理仓（6），所述进水组件（4）包括有与处理箱（1）外侧端口连接的中继水箱（403），且中继水箱（403）的内部安装有传动组件（8），所述处理箱（1）的内部位于微生物处理棒体（5）的底端安装有驱动组件（9），所述浮力组件（3）的外壁连接有与进水组件（4）连接的气动组件（10）。
2.根据权利要求1所述的一种利用微生物的污水治理系统，其特征在于：所述浮力组件（3）包括有与处理箱（1）外壁固定连接的气箱（301），且气箱（301）的内部填充有高压气体，所述气箱（301）的内部安装有排气箱（302），且排气箱（302）的内壁滑动连接有活塞（303），所述活塞（303）的端部固定连接有动力杆（304）。
3.根据权利要求2所述的一种利用微生物的污水治理系统，其特征在于：所述动力杆（304）的外壁固定有限位板（305），且限位板（305）与排气箱（302）内壁滑动连接，所述限位板（305）的端部安装有与排气箱（302）内壁固定连接的复位弹簧（306），所述排气箱（302）的内壁开设有进气阀（307），且排气箱（302）的端壁位于气箱（301）的内壁开设有出气阀（308）。
4.根据权利要求3所述的一种利用微生物的污水治理系统，其特征在于：所述进水组件（4）包括有广口设置的进水口（401），且进水口（401）的底壁固定有滤网（402），所述进水口（401）与中继水箱（403）连通。
5.根据权利要求1所述的一种利用微生物的污水治理系统，其特征在于：所述传动组件（8）包括有安装在中继水箱（403）内部的叶轮（801），且叶轮（801）的端部固定连接有延伸至处理箱（1）内部的传动轴（802），所述传动轴（802）的端部安装有锥形半齿轮（803）。
6.根据权利要求5所述的一种利用微生物的污水治理系统，其特征在于：所述锥形半齿轮（803）的底端连接有与处理箱（1）内壁转动连接的从动锥形齿轮（804），且从动锥形齿轮（804）通过传动转盘、传动皮带与从动锥形齿轮（804）两侧设置的驱动组件（9）传动连接。
7.根据权利要求3所述的一种利用微生物的污水治理系统，其特征在于：所述驱动组件（9）包括有与从动锥形齿轮（804）传动连接的驱动链轮（901），且驱动链轮（901）的数量为多组，多组所述驱动链轮（901）外壁均连接有链条（902），且链条（902）带动多组所述驱动链轮（901）同步转动，所述驱动链轮（901）端部与微生物处理棒体（5）底部固定连接，且微生物处理棒体（5）通过轴承与处理箱（1）内壁转动连接。
8.根据权利要求7所述的一种利用微生物的污水治理系统，其特征在于：所述驱动链轮（901）通过从动转盘、传动皮带传动连接有驱动半齿轮（310），且驱动半齿轮（310）的外壁啮合连接有位于动力杆（304）外壁设置的从动齿壁（309）。
9.根据权利要求4所述的一种利用微生物的污水治理系统，其特征在于：所述气动组件（10）包括有与出气阀（308）连接的气管（1001），且气管（1001）的一侧延伸至开设与进水口（401）内部的水腔（1002），所述水腔（1002）的顶端安装有用于进水的补水口（1003），且水腔（1002）的底端连接有用于出水的出水管（1004）。
10.根据权利要求9所述的一种利用微生物的污水治理系统，其特征在于：所述出水管（1004）的底端安装有与出水管（1004）通过扭簧连接的密封盖（1005），且出水管（1004）的上方位于水腔（1002）的内壁滑动连接有伸缩压板（1006），所述伸缩压板（1006）的一侧固定有位于进水口（401）内部且与进水口（401）内壁滑动连接的一号齿条板（1007），且一号齿条板（1007）的内侧安装有与其啮合连接且与进水口（401）内壁转动连接的驱动齿轮（1008），所述驱动齿轮（1008）的一侧啮合连接有位于进水口（401）内部且与进水口（401）内壁滑动连接的二号齿条板（1009），且二号齿条板（1009）一侧固定连接有外外径与补水口（1003）内径相契合的且由橡胶制成的塞柱（1010）。
发明内容
基于此，本发明的目的是提供一种利用微生物的污水治理系统，以解决上述背景中提到的技术问题。
为实现上述目的，本发明提供如下技术方案：一种利用微生物的污水治理系统，包括处理箱、与外界船体外壁连接的伸缩杆和利用微生物进行污水处理的微生物处理棒体，所述处理箱的两侧侧壁均安装有浮力组件，且处理箱的前进方向端部安装有进水组件，所述处理箱的另一端部开设有出水口，且处理箱的内部开设有处理仓，所述进水组件包括有与处理箱外侧端口连接的中继水箱，且中继水箱的内部安装有传动组件，所述处理箱的内部位于微生物处理棒体的底端安装有驱动组件，所述浮力组件的外壁连接有与进水组件连接的气动组件。
通过采用上述技术方案，使得污水处理时，微生物处理棒体是转动进行的，进而使得微生物处理棒体的表面均可参与处理过程，提升了污水处理的质量，同时通过对气箱中气体量的调节，实现了自动下潜的功能，对深层水域也实现了处理效果，进一步提升了装置的处理性能。
本发明进一步设置为，所述浮力组件包括有与处理箱外壁固定连接的气箱，且气箱的内部填充有高压气体，所述气箱的内部安装有排气箱，且排气箱的内壁滑动连接有连接箱，所述活塞的端部固定连接有动力杆，动力杆的外壁固定有限位板，且限位板与排气箱内壁滑动连接，所述限位板的端部安装有与排气箱内壁固定连接的复位弹簧，所述排气箱的内壁开设有进气阀，且排气箱的端壁位于气箱的内壁开设有出气阀。
通过采用上述技术方案，起到对浮力进行调节的效果，从而使得装置整体可以在水中实现自动下潜的效果。
本发明进一步设置为，所述进水组件包括有广口设置的进水口，且进水口的底壁固定有滤网，所述进水口与中继水箱连通。
通过采用上述技术方案，起到便于进水的效果。
本发明进一步设置为，所述传动组件包括有安装在中继水箱内部的叶轮，且叶轮的端部固定连接有延伸至处理箱内部的传动轴，所述传动轴的端部安装有锥形半齿轮，锥形半齿轮的底端连接有与处理箱内壁转动连接的从动锥形齿轮，且从动锥形齿轮通过传动转盘、传动皮带与从动锥形齿轮两侧设置的驱动组件传动连接。
通过采用上述技术方案，起到动力传递效果。
本发明进一步设置为，所述驱动组件包括有与从动锥形齿轮传动连接的驱动链轮，且驱动链轮的数量为多组，多组所述驱动链轮外壁均连接有链条，且链条带动多组所述驱动链轮同步转动，所述驱动链轮端部与微生物处理棒体底部固定连接，且微生物处理棒体通过轴承与处理箱内壁转动连接。
通过采用上述技术方案，本发明进一步设置为，所述驱动链轮通过从动转盘、传动皮带传动连接有驱动半齿轮，且驱动半齿轮的外壁啮合连接有位于动力杆外壁设置的从动齿壁。
通过采用上述技术方案，起到动力传递效果。
本发明进一步设置为，所述气动组件包括有与出气阀连接的气管，且气管的一侧延伸至开设与进水口内部的水腔，所述水腔的顶端安装有用于进水的补水口，且水腔的底端连接有用于出水的出水管，出水管的底端安装有与出水管通过扭簧连接的密封盖，且出水管的上方位于水腔的内壁滑动连接有伸缩压板，所述伸缩压板的一侧固定有位于进水口内部且与进水口内壁滑动连接的一号齿条板，且一号齿条板的内侧安装有与其啮合连接且与进水口内壁转动连接的驱动齿轮，所述驱动齿轮的一侧啮合连接有位于进水口内部且与进水口内壁滑动连接的二号齿条板，且二号齿条板一侧固定连接有外外径与补水口内径相契合的且由橡胶制成的塞柱。
通过采用上述技术方案，起到对水腔中水的加压效果，使得其可以喷出对粘附在滤网上的杂质进行清理，并且实现自动补水功能，便于下次使用。
综上所述，本发明主要具有以下有益效果：1、本发明通过设置进水组件、传动组件、驱动组件和微生物处理棒体，污水经过进水组件进入至处理仓中，在此过程中，污水水流会冲击叶轮转动，使得叶轮实现对驱动链轮的驱动，从而实现对微生物处理棒体的转动，微生物处理棒体转动后可以使其每一面均可与污水接触进行净化处理，提升了污水处理的质量与效率；2、本发明通过设置驱动组件、浮力组件和气动组件，在叶轮转动的前提下，排气箱会逐渐地将气箱中的气体抽出并排出，从而减少气箱中的气体量，也就减小了装置的浮力，因此装置整体会逐渐向下移动，实现对深层水域的净化清理，并且排出的气体会冲入水腔中，实现对水腔中水的加压效果，使其可以喷出并对滤网上的杂质进行清除，防止杂质影响进水组件的进水，多重有益效果相结合，提升了装置整体的功能性与实用性。
（发明人：王艳云;赵金涛;孙君;黄海弟）
