公布日：2022.06.10
申请日：2022.03.15
分类号：C02F9/14(2006.01)I;C02F3/10(2006.01)N;C02F1/00(2006.01)N
摘要
本申请涉及一种多级增效污水处理装置，涉及污水处理技术领域，包括池体、架体和生物填料箱，架体包括两个第一导轨和两个第二导轨，第一导轨和第二导轨靠近生物填料箱的侧壁均开设有滑动槽，生物填料箱上固定设置有第一支撑块和第二支撑块，滑动槽内滑动设置有滑块，池体上设置有驱动组件；第一导轨的顶壁开设有供第一支撑块插入的第一开口，第二导轨的顶壁开设有供第二支撑块插入的第二开口。若污水排放量增多，增加池体内的生物填料箱的数量即可，通过驱动组件驱动滑块运动，以调节各个生物填料箱在池体内的位置，提高污水处理能力，根据污水排放量的多少，适应性调节生物填料箱的数量和位置，进而实现调节污水处理能力的目的。
权利要求书
1.一种模块化生物污水处理增效装置，其特征在于：包括池体(1)、架体(2)和生物填料箱(3)，所述架体(2)固定设置于池体(1)内，所述生物填料箱(3)设置于架体(2)上，所述架体(2)包括两个第一导轨(21)和两个第二导轨(22)，所述第一导轨(21)位于第二导轨(22)的上方，且相邻两架体(2)上的第一导轨(21)的距离大于第二导轨(22)之间的距离；所述第一导轨(21)和第二导轨(22)靠近生物填料箱(3)的侧壁均开设有滑动槽(23)，所述生物填料箱(3)上固定设置有第一支撑块(311)和第二支撑块(312)，所述滑动槽(23)内滑动设置有用于支撑第一支撑块(311)的滑块(24)，所述池体(1)上设置有用于驱动滑块(24)沿第一导轨(21)滑动的驱动组件；所述第一导轨(21)的顶壁开设有供第一支撑块(311)插入的第一开口(211)，所述第二导轨(22)的顶壁开设有供第二支撑块(312)插入的第二开口(221)。
2.根据权利要求1所述的一种模块化生物污水处理增效装置，其特征在于：所述驱动组件包括驱动电机(41)、绕线轮(42)、第一拉绳(43)和第二拉绳(44)，所述绕线轮(42)转动设置于池体(1)上，所述第一拉绳(43)和第二拉绳(44)饶设于绕线轮(42)上，所述第一导轨(21)远离绕线轮(42)的一端转动设置有导向轮(212)，所述第一拉绳(43)的一端与绕线轮(42)固定连接，另一端与滑块(24)固定连接，第二拉绳(44)的一端与滑块(24)固定连接，另一端绕过导向轮(212)与绕线轮(42)固定连接，驱动电机(41)设置于池体(1)上用于驱动绕线轮(42)转动。
3.根据权利要求2所述的一种模块化生物污水处理增效装置，其特征在于：所述第二导轨(22)上竖直固定设置有供第二支撑块(312)通过的导向槽(222)，所述导向槽(222)与第二开口(221)连通。

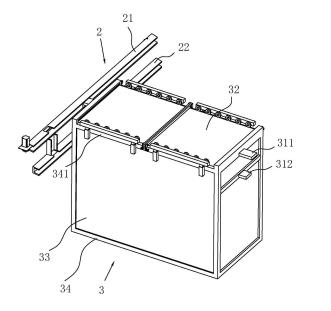

4.根据权利要求1所述的一种模块化生物污水处理增效装置，其特征在于：所述生物填料箱(3)包括框架(34)和第一滤布(32)和第二滤布(33)，所述第一滤布(32)可拆卸设置于框架(34)的顶壁上，所述第二滤布(33)设置于框架(34)的侧壁和底壁上。
5.根据权利要求4所述的一种模块化生物污水处理增效装置，其特征在于：所述框架(34)的顶部转动设置有卷轴(5)，每个框架(34)上设置有两根卷轴(5)，所述框架(34)包括两根平行设置的顶杆(341)，两根卷轴(5)分别位于顶杆(341)的两端，所述第一滤布(32)饶设于卷轴(5)上，所述第一滤布(32)远离卷轴(5)的一端固定设置有拉杆(321)，所述拉杆(321)沿顶杆(341)的长度方向滑动设置于顶杆(341)上，所述顶杆(341)上设置有用于限定两拉杆(321)位置的固定件，所述卷轴(5)上设置有用于驱使卷轴(5)转动的以收卷第一滤布(32)的卷簧(51)。
6.根据权利要求5所述的一种模块化生物污水处理增效装置，其特征在于：所述固定件包括两抵接块(62)，所述框架(34)上固定设置有铰接轴(6)，所述铰接轴(6)上铰接有铰接管(61)，两个所述抵接块(62)固定设置于铰接管(61)上用于与拉杆(321)相互远离的侧壁抵接，所述铰接轴(6)上设置有用于驱使抵接块(62)向上偏转的第一弹性件(63)。
7.根据权利要求6所述的一种模块化生物污水处理增效装置，其特征在于：所述顶杆(341)的上方设置有压杆(342)，所述压杆(342)上转动设置有用于与第一滤布(32)抵接的压轮(3421)，所述压轮(3421)沿压杆(342)的长度方向设置多个。
8.根据权利要求7所述的一种模块化生物污水处理增效装置，其特征在于：所述框架(34)上沿竖直方向固定设置有固定杆(7)，所述固定杆(7)的顶壁沿固定杆(7)的长度方向开设有滑槽(71)，所述滑槽(71)内滑动设置有活动杆(72)，所述压杆(342)与活动杆(72)远离固定杆(7)的一端固定连接，所述滑槽(71)内设置有用于驱使活动杆(72)向上运动的第二弹性件(73)。
9.根据权利要求5所述的一种模块化生物污水处理增效装置，其特征在于：所述卷轴(5)上固定套设有限位齿盘(52)，所述限位齿盘(52)包括限位齿槽(521)，所述框架(34)上固定设置有固定管(8)，所述固定管(8)与卷轴(5)同轴，所述固定管(8)的侧壁沿导向管的径向滑动穿设有用于插入限位齿槽(521)的限位销(81)，所述固定管(8)上设置有用于驱使限位销(81)插入或脱离限位齿槽(521)的调节组件。10.根据权利要求9所述的一种模块化生物污水处理增效装置，其特征在于：所述调节组件包括驱动销(91)、拉簧(92)和限位键(93)，所述限位销(81)设置两个，所述拉簧(92)的两端分别与两个限位销(81)固定连接用于驱使两限位销(81)向相互靠近的方向运动，所述驱动销(91)沿固定管(8)的轴向滑动穿设于固定管(8)内，所述驱动销(91)伸入固定管(8)内的一端设置有倾斜面(911)，所述限位销(81)伸入固定管(8)内的一端设置有与倾斜面(911)配合的导斜面(811)，所述固定管(8)的内壁开设有限位槽(82)，所述限位键(93)固定设置于驱动销(91)上，所述固定管(8)远离限位齿盘(52)的侧壁开设有供限位键(93)插入的插槽(83)，所述插槽(83)与限位槽(82)连通。
发明内容
为了便于调节污水处理能力，本申请提供一种模块化生物污水处理增效装置。
本申请提供的一种模块化生物污水处理增效装置，采用如下的技术方案：一种模块化生物污水处理增效装置，包括池体、架体和生物填料箱，所述架体固定设置于池体内，所述生物填料箱设置于架体上，所述架体包括两个第一导轨和两个第二导轨，所述第一导轨位于第二导轨的上方，且相邻两架体上的第一导轨的距离大于第二导轨之间的距离；所述第一导轨和第二导轨靠近生物填料箱的侧壁均开设有滑动槽，所述生物填料箱上固定设置有第一支撑块和第二支撑块，所述滑动槽内滑动设置有用于支撑第一支撑块的滑块，所述池体上设置有用于驱动滑块沿第一导轨滑动的驱动组件；所述第一导轨的顶壁开设有供第一支撑块插入的第一开口，所述第二导轨的顶壁开设有供第二支撑块插入的第二开口。
通过采用上述技术方案，若污水排放量增多，增加池体内的生物填料箱的数量即可，先将生物填料箱吊运至架体的上方，并使第一支撑块与第一开口正对，逐渐下放生物填料箱，以使第二支撑块通过第二开口进入第二导轨内，第一支撑块通过第一开口进入第一导轨内；然后通过驱动组件驱动滑块运动，以调节各个生物填料箱在池体内的位置，提高污水处理能力，操作简单方便，根据污水排放量的多少，适应性调节生物填料箱的数量和位置，进而实现调节污水处理能力的目的。
可选的，所述驱动组件包括驱动电机、绕线轮、第一拉绳和第二拉绳，所述绕线轮转动设置于池体上，所述第一拉绳和第二拉绳饶设于绕线轮上，所述第一导轨远离绕线轮的一端转动设置有导向轮，所述第一拉绳的一端与绕线轮固定连接，另一端与滑块固定连接，第二拉绳的一端与滑块固定连接，另一端绕过导向轮与绕线轮固定连接，驱动电机设置于池体上用于驱动绕线轮转动。
通过采用上述技术方案，需要更换生物填料箱时，启动驱动电机，驱动电机带动绕线轮转动，绕线轮收卷第一拉绳，第一拉绳带动滑块运动，滑块带动生物填料箱向靠近池体侧壁运动，直到第一支撑块运动至第一开口处即可，此时向上提起整个生物填料箱即可，更换方便。
可选的，所述第二导轨上竖直固定设置有供第二支撑块通过的导向槽，所述导向槽与第二开口连通。
通过采用上述技术方案，在安装生物填料箱的过程中，导向槽起到对第二支撑块导向的作用，防止生物填料箱在下沉的过程中发生偏移，便于第二支撑块顺利穿过第二开口进入第二导轨内，安装方便。
可选的，所述生物填料箱包括框架和第一滤布和第二滤布，所述第一滤布可拆卸设置于框架的顶壁上，所述第二滤布设置于框架的侧壁和底壁上。
通过采用上述技术方案，池体内的污水通过第一滤布和第二滤布进入生物填料箱内，与生物填料箱内的物生物反应，达到净化污水的效果；通过打开第一滤布，便于更换生物填料箱内的物生物，提高生物填料箱的处理能力。
可选的，所述框架的顶部转动设置有卷轴，每个框架上设置有两根卷轴，所述框架包括两根平行设置的顶杆，两根卷轴分别位于顶杆的两端，所述第一滤布饶设于卷轴上，所述第一滤布远离卷轴的一端固定设置有拉杆，所述拉杆沿顶杆的长度方向滑动设置于顶杆上，所述顶杆上设置有用于限定两拉杆位置的固定件，所述卷轴上设置有用于驱使卷轴转动的以收卷第一滤布的卷簧。
通过采用上述技术方案，需要更换生物填料箱内的物生物填料时，解除固定件的限定，在卷簧的作用下，卷轴转动，进而实现将第一滤布自动收卷在卷轴上的目的，操作简单方便。
可选的，所述固定件包括两抵接块，所述框架上固定设置有铰接轴，所述铰接轴上铰接有铰接管，两个所述抵接块固定设置于铰接管上用于与拉杆相互远离的侧壁抵接，所述铰接轴上设置有用于驱使抵接块向上偏转的第一弹性件。
通过采用上述技术方案，两抵接块分别与两个拉杆抵紧，起到限定拉杆位置的目的，防止第一滤布打开，而第一弹性件的弹力驱使抵接块向上偏转，以使抵接块与顶杆抵接，预防抵接块轻易脱离拉杆，提高对拉杆限定的稳定性。
可选的，所述顶杆的上方设置有压杆，所述压杆上转动设置有用于与第一滤布抵接的压轮，所述压轮沿压杆的长度方向设置多个。
通过采用上述技术方案，压轮将第一滤布压紧在顶杆顶壁上，预防在水流的作用下第一滤布向上翻折。
可选的，所述框架上沿竖直方向固定设置有固定杆，所述固定杆的顶壁沿固定杆的长度方向开设有滑槽，所述滑槽内滑动设置有活动杆，所述压杆与活动杆远离固定杆的一端固定连接，所述滑槽内设置有用于驱使活动杆向上运动的第二弹性件。
通过采用上述技术方案，在拉杆运动的过程中，将驱动压轮向上运动，便于拉杆顺利沿顶杆运动，而第二弹性件的弹力驱使活动杆向下运动，以使压轮始终保持压紧的状态。
可选的，所述卷轴上固定套设有限位齿盘，所述限位齿盘包括限位齿槽，所述框架上固定设置有固定管，所述固定管与卷轴同轴，所述固定管的侧壁沿导向管的径向滑动穿设有用于插入限位齿槽的限位销，所述固定管上设置有用于驱使限位销插入或脱离限位齿槽的调节组件。
通过采用上述技术方案，待生物填料箱内的生物填料更换完成后，拉开第一滤布并将框架的顶部封闭后，通过调节组件驱动限位销向外运动，以使限位销插入限位齿槽内，此时卷轴停止转动，因卷簧的弹力使得卷轴始终具有回转的趋势，通过限定卷轴转动，防止长时间张紧第一滤布，预防第一滤布损坏，延长第一滤布使用寿命。
可选的，所述调节组件包括驱动销、拉簧和限位键，所述限位销设置两个，所述拉簧的两端分别与两个限位销固定连接用于驱使两限位销向相互靠近的方向运动，所述驱动销沿固定管的轴向滑动穿设于固定管内，所述驱动销伸入固定管内的一端设置有倾斜面，所述限位销伸入固定管内的一端设置有与倾斜面配合的导斜面，所述固定管的内壁开设有限位槽，所述限位键固定设置于驱动销上，所述固定管远离限位齿盘的侧壁开设有供限位键插入的插槽，所述插槽与限位槽连通。
通过采用上述技术方案，需要限定卷轴转动时，向内推动驱动销，驱动销的倾斜面与限位销的导斜面抵接，进而带动限位销运动，此时限位键沿插槽向固定管内运动，待限位销插入限位齿槽后，转动驱动销，以使限位键插入限位槽内，此时驱动销位置限定，进而使得限位销保持插入限位齿槽的状态，卷轴被限制转动；而需要解除对卷轴的限制时，只需转动驱动销，以使限位键进入插槽内，此时在拉簧的作用下，限位销将推动驱动销向外运动，以使限位销自动脱离限位齿槽，解除限定，操作简单方便。
综上所述，本申请包括以下至少一种有益技术效果：
1.若污水排放量增多，增加池体内的生物填料箱的数量即可，通过驱动组件驱动滑块运动，以调节各个生物填料箱在池体内的位置，提高污水处理能力，操作简单方便，根据污水排放量的多少，适应性调节生物填料箱的数量和位置，进而实现调节污水处理能力的目的；
2.需要更换生物填料箱内的物生物填料时，解除固定件的限定，在卷簧的作用下，卷轴转动，进而实现将第一滤布自动收卷在卷轴上的目的，操作简单方便；
3.待生物填料箱内的生物填料更换完成后，拉开第一滤布并将框架的顶部封闭后，通过调节组件驱动限位销向外运动，以使限位销插入限位齿槽内，此时卷轴停止转动，因卷簧的弹力使得卷轴始终具有回转的趋势，通过限定卷轴转动，防止长时间张紧第一滤布，预防第一滤布损坏，延长第一滤布使用寿命。
（发明人：严博）
