公布日：2022.10.04
申请日：2022.07.19
分类号：C02F9/08(2006.01)I
摘要
本发明公开了一种达标污水升级回用闭环处理工艺，市政中水或污水直接引入深度处理模块，经过深度处理模块处理完成后达到补水水质进入储水模块中；深度处理模块反洗再生产生的废水排污进入排污处理模块，经由排污处理模块处理后，水质达到市政污水水质，返回深度处理模块继续回用；排污处理模块产生的浓水，经由浓水处理模块进行干湿分离，水中的废物杂质经压榨分离形成固废外排，液体部分返回至排污处理模块形成闭环。效果：该技术主要是增加再生水资源的利用率，减少水资源的浪费，为用水企业节省用水费用；间接为企业节能减排。
权利要求书
1.一种达标污水升级回用闭环处理工艺，其特征在于，包括以下步骤：步骤S100、市政中水或污水直接引入深度处理模块，经过深度处理模块处理完成后达到补水水质进入储水模块中；步骤S200、深度处理模块反洗再生产生的废水排污进入排污处理模块，经由排污处理模块处理后，水质达到市政污水水质，返回深度处理模块继续回用；步骤S300、排污处理模块产生的浓水，经由浓水处理模块进行干湿分离，水中的废物杂质经压榨分离形成固废外排，液体部分返回至排污处理模块形成闭环。
2.根据权利要求1所述的一种达标污水升级回用闭环处理工艺，其特征在于，步骤S100中的所述深度处理模块具体包括前端预处理设备、深度处理设备、紫外线消毒设备和加压泵组，所述前端处理设备、所述深度处理设备、所述紫外线消毒设备以及所述加压泵组依次连接，市政中水或污水直接引入所述前端处理设备，所述加压泵组处理完成后达到补水水质进入储水模块中。
3.根据权利要求2所述的一种达标污水升级回用闭环处理工艺，其特征在于，步骤S100中的所述深度处理模块具体还包括反洗或再生设备，所述反洗或再生设备与所述深度处理设备连接。
4.根据权利要求1所述的一种达标污水升级回用闭环处理工艺，其特征在于，步骤S200中的所述排污处理模块具体包括调节水池、污水提升泵、电解化学絮凝设备、絮凝及分离设备、中间水池、多介质过滤装置以及清水池；所述调节水池、所述污水提升泵、所述电解化学絮凝设备、所述絮凝及分离设备、所述中间水池、所述多介质过滤装置以及所述清水池依次连接，所述电解化学絮凝设备和所述絮凝及分离设备排至所述浓水处理模块。
5.根据权利要求4所述的一种达标污水升级回用闭环处理工艺，其特征在于，所述中间水池与所述多介质过滤装置之间还设置有所述污水提升泵。
6.根据权利要求5所述的一种达标污水升级回用闭环处理工艺，其特征在于，还包括反洗泵，所述清水池通过所述反洗泵与所述多介质过滤装置连接。
7.根据权利要求6所述的一种达标污水升级回用闭环处理工艺，其特征在于，还包括回用加压泵组，所述清水池通过所述回用加压泵组返回至所述深度处理模块。
8.根据权利要求1所述的一种达标污水升级回用闭环处理工艺，其特征在于，集中处理的储水模块进入至分散处理的储水模块内，然后补水进入用水设备，用水设备排水进入至深度处理模块。
9.根据权利要求8所述的一种达标污水升级回用闭环处理工艺，其特征在于，深度处理模块补充水质后进入分散处理的储水模块中。
发明内容
为此，本发明提供一种达标污水升级回用闭环处理工艺，该技术主要是解决一些用水量较大且达标污水无法直接使用，自来水成本又太高的用水难题；该技术主要是增加再生水资源的利用率，减少水资源的浪费，为用水企业节省用水费用；间接为企业节能减排。
为了实现上述目的，本发明提供如下技术方案：
根据本发明的第一方面，一种达标污水升级回用闭环处理工艺，包括以下步骤：
步骤S100、市政中水或污水直接引入深度处理模块，经过深度处理模块处理完成后达到补水水质进入储水模块中；
步骤S200、深度处理模块反洗再生产生的废水排污进入排污处理模块，经由排污处理模块处理后，水质达到市政污水水质，返回深度处理模块继续回用；
步骤S300、排污处理模块产生的浓水，经由浓水处理模块进行干湿分离，水中的废物杂质经压榨分离形成固废外排，液体部分返回至排污处理模块形成闭环。
进一步地，步骤S100中的所述深度处理模块具体包括前端预处理设备、深度处理设备、紫外线消毒设备和加压泵组，所述前端处理设备、所述深度处理设备、所述紫外线消毒设备以及所述加压泵组依次连接，市政中水或污水直接引入所述前端处理设备，所述加压泵组处理完成后达到补水水质进入储水模块中。
进一步地，步骤S100中的所述深度处理模块具体还包括反洗或再生设备，所述反洗或再生设备与所述深度处理设备连接。
进一步地，步骤S200中的所述排污处理模块具体包括调节水池、污水提升泵、电解化学絮凝设备、絮凝及分离设备、中间水池、多介质过滤装置以及清水池；所述调节水池、所述污水提升泵、所述电解化学絮凝设备、所述絮凝及分离设备、所述中间水池、所述多介质过滤装置以及所述清水池依次连接，所述电解化学絮凝设备和所述絮凝及分离设备排至所述浓水处理模块。
进一步地，所述中间水池与所述多介质过滤装置之间还设置有所述污水提升泵。
进一步地，还包括反洗泵，所述清水池通过所述反洗泵与所述多介质过滤装置连接。
进一步地，还包括回用加压泵组，所述清水池通过所述回用加压泵组返回至所述深度处理模块。

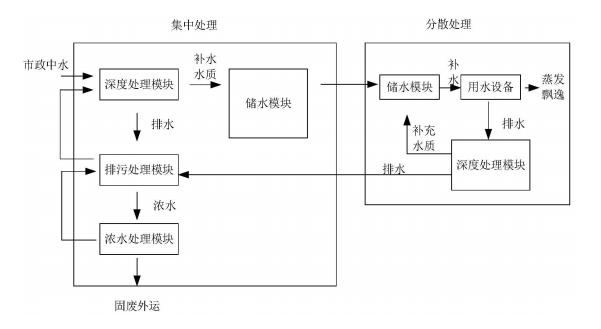

进一步地，集中处理的储水模块进入至分散处理的储水模块内，然后补水进入用水设备，用水设备排水进入至深度处理模块。
进一步地，深度处理模块补充水质后进入分散处理的储水模块中。
本发明具有如下优点：
1、该技术形式实现了污水再生利用的空间范围，扩展了污水再利用的领域。实现了污水零排放，达到污水全利用。为国家节省了大量的水资源，为用水企业节省了用水成本。
2、安装快捷、占地面积小、灵活组装、闭环处理、运营成本低、投资成本低、循环利用率高、零污染零排放等优点。
3、实现精准定位、灵活搭配、合理搭配组合、快速组建、便于调整等优势。
4、整套形式设备采用环保材料制造全部可回收再利用。
（发明人：裴玉杰）
