公布日：2022.03.04
申请日：2021.12.30
分类号：C02F9/02(2006.01)I;C02F3/02(2006.01)I
摘要
本发明公开了一种好氧污泥强化筛选装置，包括入水渠，入水渠连接有沉淀池，入水渠中连接有水渠过滤器、第一水泵，第一水泵的出水端连接有布水管，布水管伸入沉淀池内，沉淀池中安装有若干水平均匀分布的沉淀斜板，沉淀池在沉淀斜板的下方中心处安装有第二水泵，第二水泵连接有分布式送料管，分布式送料管由一根主管以及若干支管组成，支管安装有电磁阀，支管的出口均连接有旋流分离器；水渠过滤器包括与入水渠宽度匹配的底板，以及安装在底板上的阻隔板，底板的两端安装有方形滤网；旋流分离器设有圆筒部以及圆锥部，圆筒部的旁侧设有进水口，圆筒部的上部设有溢流口，圆锥部的下方设有出泥口，溢流口连接同一个排水点，排水点连接有排水泵。
权利要求书

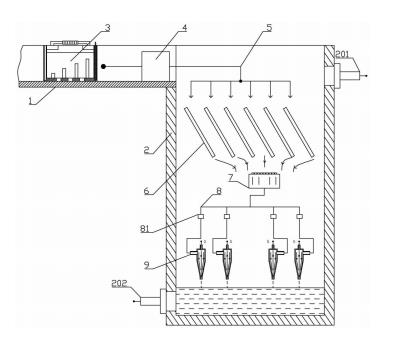

1.一种好氧污泥强化筛选装置，其特征在于：包括入水渠(1)，所述入水渠(1)连接有沉淀池(2)，所述入水渠(1)中连接有水渠过滤器(3)、第一水泵(4)，所述第一水泵(4)的出水端连接有布水管(5)，所述布水管(5)伸入沉淀池(2)内，所述沉淀池(2)中安装有若干水平均匀分布的沉淀斜板(6)，所述沉淀池(2)在沉淀斜板(6)的下方中心处安装有第二水泵(7)，所述第二水泵(7)连接有分布式送料管(8)，所述分布式送料管(8)由一根主管以及若干支管组成，所述支管安装有电磁阀(81)，所述支管的出口均连接有旋流分离器(9)；所述水渠过滤器(3)包括与入水渠(1)宽度匹配的底板，以及安装在底板上若干长短不同的阻隔板(35)，所述阻隔板(35)由低到高在底板上顺序排列，所述底板的两端安装有方形滤网(36)；所述旋流分离器(9)设有圆筒部(93)以及圆锥部(94)，所述圆筒部(93)的旁侧设有进水口(91)，所述圆筒部(93)的上部设有溢流口(92)，所述圆锥部(94)的下方设有出泥口(95)，所述溢流口(92)连接同一个排水点，所述排水点连接有排水泵。
2.根据权利要求1所述的一种好氧污泥强化筛选装置，其特征在于：所述沉淀池(2)的上方设有清水出水口(201)，所述沉淀池(2)的下方设有污泥出口(202)，所述污泥出口(202)位于旋流分离器(9)的下方。
3.根据权利要求2所述的一种好氧污泥强化筛选装置，其特征在于：所述布水管(5)的一端与第一水泵(4)的出水端连接，所述布水管(5)的另一端设有若干出水口，所述出水口的数量等于沉淀斜板(6)的数量。
4.根据权利要求3所述的一种好氧污泥强化筛选装置，其特征在于：所述沉淀斜板(6)设有若干导流槽(61)，所述沉淀斜板(6)按照导流槽(61)向上的方式进行安装。
5.根据权利要求4所述的一种好氧污泥强化筛选装置，其特征在于：所述沉淀斜板(6)位于第二水泵(7)的工作范围内。
6.根据权利要求5所述的一种好氧污泥强化筛选装置，其特征在于：所述水渠过滤器(3)在底板的四角设有四根立柱(31)，所述立柱(31)设有与方形滤网(36)形状匹配的滑槽(312)，所述方形滤网(36)通过滑槽(312)滑动安装。
7.根据权利要求6所述的一种好氧污泥强化筛选装置，其特征在于：所述立柱(31)的旁侧设有承载块(32)，所述承载块(32)到底板的高度等于入水渠(1)的深度，同一侧所述承载块(32)之间通过提把(33)连接，所述提把(33)的中间位置安装有胶套(34)。
8.根据权利要求7所述的一种好氧污泥强化筛选装置，其特征在于：所述底板在阻隔板(35)之间设有过水孔(38)，所述过水孔(38)内安装有圆滤网。
9.根据权利要求8所述的一种好氧污泥强化筛选装置，其特征在于：所述方形滤网(36)的上方设有竖柄(37)。
发明内容
针对上述背景技术所提出的问题，本发明的目的是：旨在提供一种好氧污泥强化筛选装置。
为实现上述技术目的，本发明采用的技术方案如下：
一种好氧污泥强化筛选装置，包括入水渠，所述入水渠连接有沉淀池，所述入水渠中连接有水渠过滤器、第一水泵，所述第一水泵的出水端连接有布水管，所述布水管伸入沉淀池内，所述沉淀池中安装有若干水平均匀分布的沉淀斜板，所述沉淀池在沉淀斜板的下方中心处安装有第二水泵，所述第二水泵连接有分布式送料管，所述分布式送料管由一根主管以及若干支管组成，所述支管安装有电磁阀，所述支管的出口均连接有旋流分离器；
所述水渠过滤器包括与入水渠宽度匹配的底板，以及安装在底板上若干长短不同的阻隔板，所述阻隔板由低到高在底板上顺序排列，所述底板的两端安装有方形滤网；
所述旋流分离器设有圆筒部以及圆锥部，所述圆筒部的旁侧设有进水口，所述圆筒部的上部设有溢流口，所述圆锥部的下方设有出泥口，所述溢流口连接同一个排水点，所述排水点连接有排水泵。
进一步限定，所述沉淀池的上方设有清水出水口，所述沉淀池的下方设有污泥出口，所述污泥出口位于旋流分离器的下方，这样的结构设计，通过清水出水口来排放位于沉淀池上方的清水，通过污泥出口来排放积累在沉淀池下方的好氧颗粒污泥。
进一步限定，所述布水管的一端与第一水泵的出水端连接，所述布水管的另一端设有若干出水口，所述出水口的数量等于沉淀斜板的数量，这样的结构设计，通过与沉淀斜板对应的布水管的出口，来使污水能够直接排放在沉淀斜板的上方，从而增加好氧颗粒污泥沉淀的效率。
进一步限定，所述沉淀斜板设有若干导流槽，所述沉淀斜板按照导流槽向上的方式进行安装，这样的结构设计，通过导流槽规范好氧颗粒污泥的下落方向，避免沉淀后的好氧颗粒污泥四散。
进一步限定，所述沉淀斜板位于第二水泵的工作范围内，这样的结构设计，使得通过沉淀斜板快速沉淀的好氧颗粒污泥能够被第二水泵快速吸收。
进一步限定，所述水渠过滤器在底板的四角设有四根立柱，所述立柱设有与方形滤网形状匹配的滑槽，所述方形滤网通过滑槽滑动安装，这样的结构设计，通过滑槽来便于方形滤网滑动安装。
进一步限定，所述立柱的旁侧设有承载块，所述承载块到底板的高度等于入水渠的深度，同一侧所述承载块之间通过提把连接，所述提把的中间位置安装有胶套，这样的结构设计，通过承载块放置在入水渠的两旁，从而支撑起整个水渠过滤器，通过提把便于工作人员提起水渠过滤器，通过胶套便于工作人员提握。
进一步限定，所述底板在阻隔板之间设有过水孔，所述过水孔内安装有圆滤网，这样的结构设计，通过过水孔漏掉储存在水渠过滤器中的水流，通过圆滤网避免絮状污泥一同通过过水孔排出。
进一步限定，所述方形滤网的上方设有竖柄，这样的结构设计，便于工作人员通过持握竖柄来安装或拆卸方形滤网。
本发明的有益效果：
1.本发明能够有效筛选污水中的絮状污泥以及微细颗粒，使好氧颗粒污泥在沉淀池2的底部堆积，等待后续排放操作；
2.由于结合了沉淀斜板以及旋流分离器，使得其沉淀筛选效果大大改善，效率也得到提高。
（发明人：费西洋;刘侠;门雪双）
