公布日：2022.11.01
申请日：2022.09.23
分类号：B01D29/64(2006.01)I;B01D29/90(2006.01)I;B01D29/92(2006.01)I;B01D36/02(2006.01)I

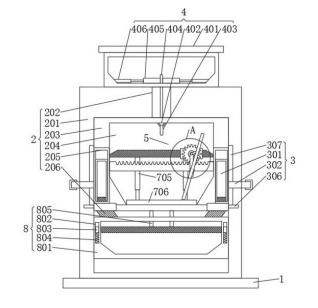

摘要
本发明涉及污水净化领域，具体公开了一种污水净化设备，包括：底座；外箱构件，所述外箱构件与底座相连；分体式集污箱组件，所述分体式集污箱组件与外箱构件相连；污水导通控制组件，所述污水导通控制组件与外箱构件相连；水体净化装置，所述水体净化装置与外箱构件相连；二级过滤组件，所述二级过滤组件与外箱构件相连；其中，所述水体净化装置包括：自洁过滤组件；联动导通组件，本装置通过自洁过滤组件可实现污水物理过滤时的自动清洁和污物定向收集，防止污物附着在过滤设备表面，影响对后续水体的净化效果，同时，配合联动导通组件，可实现污水水体的的间歇导入和导出，防止导入水体过量，进一步保证了定量导入水体的净化效果。
权利要求书
1.一种污水净化设备，其特征在于，包括：底座；外箱构件，所述外箱构件与底座相连；分体式集污箱组件，所述分体式集污箱组件与外箱构件相连，用于污物的定向收集；污水导通控制组件，所述污水导通控制组件与外箱构件相连，用于污水的间歇导流控制；水体净化装置，所述水体净化装置与外箱构件相连；二级过滤组件，所述二级过滤组件与外箱构件相连，用于污水的二次物理净化；其中，所述水体净化装置包括：自洁过滤组件，所述自洁过滤组件与外箱构件相连，用于污水的初步物理净化和过滤污物的同步清洁；联动导通组件，所述联动导通组件与自洁过滤组件相连，用于水体二级间歇导通的联动控制。
2.根据权利要求1所述的污水净化设备，其特征在于，所述外箱构件包括：外箱，所述外箱与底座固定连接；中空框架，所述中空框架设置在外箱内部；第一过滤仓，所述第一过滤仓与中空框架内部相连；导通槽，所述导通槽一端与污水导通控制组件相连，另一端贯穿中空框架与第一过滤仓相连；至少两个固定槽架，所述固定槽架与中空框架内部相连；导通槽架，所述导通槽架设置在中空框架内部，且与固定槽架底侧相连通；至少两个滑槽，所述滑槽设置在外箱外侧内部。
3.根据权利要求2所述的污水净化设备，其特征在于，所述分体式集污箱组件包括：集污箱，所述集污箱与固定槽架相连；拉手架，所述拉手架与集污箱外侧固定连接；固定架，所述固定架与外箱外部固定连接；第一驱动件，所述第一驱动件与固定架固定连接；连接架，所述连接架与第一驱动件远离固定架的一端固定连接；限位架，所述限位架设置在外箱内部；密封板，所述密封板设置在外箱内部，且贯穿滑槽与连接架固定连接。
4.根据权利要求2所述的污水净化设备，其特征在于，所述污水导通控制组件包括：集水箱，所述集水箱与外箱相连；至少两个第一弹性件，所述第一弹性件与第一过滤仓顶侧内部相连；第一传动架，所述第一传动架与第一弹性件相连；联动架，所述联动架一端与第一弹性件远离第一传动架的一端相连，另一端与导通槽和集水箱贯穿连接；第二弹性件，所述第二弹性件与集水箱内部固定连接；阻塞架，所述阻塞架与第二弹性件固定连接，且与联动架抵接。
5.根据权利要求2所述的污水净化设备，其特征在于，所述自洁过滤组件包括：第一过滤网架，所述第一过滤网架与第一过滤仓内部固定连接；齿条架，所述齿条架与第一过滤仓内部固定连接；清洁刮板架，所述清洁刮板架与第一过滤网架套装固定连接；第二驱动件，所述第二驱动件与清洁刮板架相连；齿轮架，所述齿轮架与第二驱动件套装连接，且与齿条架啮合连接。
6.根据权利要求5所述的污水净化设备，其特征在于，所述联动导通组件包括：第二传动架，所述第二传动架与第二驱动件套装活动连接；滑槽架，所述滑槽架与第二传动架活动连接；第三传动架，所述第三传动架与滑槽架滑动连接；第四传动架，所述第四传动架一端贯穿第二传动架与第二驱动件固定连接，另一端与第三传动架活动连接；伸缩架，所述伸缩架与第一过滤网架固定连接；第二阻塞架，所述第二阻塞架与伸缩架远离第一过滤网架的一端固定连接，且与第三传动架活动连接。
7.根据权利要求6所述的污水净化设备，其特征在于，所述二级过滤组件包括：第二过滤仓，所述第二过滤仓与外箱内部固定连接；至少两个限位槽，所述限位槽设置在第二过滤仓内部；第三弹性件，所述第三弹性件与限位槽内部固定连接；第二过滤网架，所述第二过滤网架贯穿限位槽与第三弹性件固定连接；连接杆架，所述连接杆架一端与第二过滤网架固定连接，另一端与第二阻塞架固定连接。
发明内容
本发明的目的在于提供一种污水净化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水净化设备，包括：底座；外箱构件，所述外箱构件与底座相连；分体式集污箱组件，所述分体式集污箱组件与外箱构件相连，用于污物的定向收集；污水导通控制组件，所述污水导通控制组件与外箱构件相连，用于污水的间歇导流控制；水体净化装置，所述水体净化装置与外箱构件相连；二级过滤组件，所述二级过滤组件与外箱构件相连，用于污水的二次物理净化；其中，所述水体净化装置包括：自洁过滤组件，所述自洁过滤组件与外箱构件相连，用于污水的初步物理净化和过滤污物的同步清洁；联动导通组件，所述联动导通组件与自洁过滤组件相连，用于水体二级间歇导通的联动控制。
与现有技术相比，本发明的有益效果是：本装置设计合理，通过自洁过滤组件可实现污水物理过滤时的自动清洁和污物定向收集，防止污物附着在过滤设备表面，影响对后续水体的净化效果，同时，配合联动导通组件，可实现污水水体的的间歇导入和导出，防止导入水体过量，进一步保证了定量导入水体的净化效果，改进了现有装置的不足，具有较高的实用性和市场前景。
（发明人：田言明;何敏）
