公布日：2022.12.30
申请日：2022.11.07
分类号：C02F9/10(2006.01)I;C02F1/40(2006.01)I
摘要
本发明公开了一种厨余废水油污过滤处理装置及方法，包括滤油池本体，滤油池本体两侧设置有链条轮，且链条轮上设置有动力件，其中链条轮上设置有刮板，还包括设置于滤油池本体内部的处理组件；设置于滤油池本体内部的添加组件；设置于滤油池本体内部，用于通过刮板动作的动力对处理组件进行控制的调控组件，此厨余废水油污过滤处理装置及方法，利用处理组件可有效防止凝聚成固态状的油脂对水下的油脂造成阻碍，以减小环境温度对油脂处理效率的影响，同时在添加组件和加热管的作用下，可让废水中的油脂可快速结块并上浮至水面，并利用刮板将其推送至油脂存放区域内进行收集，从而提高了油脂的处理效率。
权利要求书

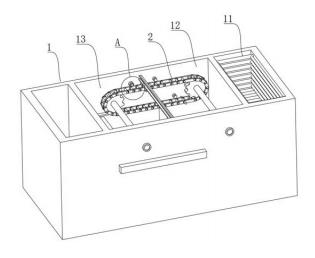

1.一种厨余废水油污过滤处理装置，包括滤油池本体（1），所述滤油池本体（1）包括滤渣区域（11）、Ⅰ级处理区域（12）、Ⅱ级处理区域（13）、油脂存放区域（14）和清水存放区域（15），其特征在于：所述滤油池本体（1）两侧设置有链条轮（2），且所述链条轮（2）上设置有动力件（3），其中所述链条轮（2）上设置有用于将油脂刮落至油脂存放区域（14）内的刮板（4），所述刮板（4）两端设置有用于与链条轮（2）进行连接的支撑座（8），还包括：设置于所述滤油池本体（1）内部，用于将水面上的油脂积聚于一处的处理组件（5），且所述处理组件（5）包括设置于滤油池本体（1）内部的弧形推板（51），其中所述弧形推板（51）两端安装有磁铁端（52），并在所述滤油池本体（1）两侧内壁设置有滑槽（53），且所述滑槽（53）端部设置有电磁铁（54）；设置于所述滤油池本体（1）内部，用于通过处理组件（5）的动力将絮凝剂添加至废水中的添加组件（6），所述添加组件（6）包括设置于滤油池本体（1）两侧内壁的横向槽体（61），其中所述磁铁端（52）上设置有用于与横向槽体（61）内壁之间进行滑动连接的弧形作用板（62），并在所述横向槽体（61）上设置有竖向槽体（63），且所述竖向槽体（63）内部设置有弧形受力板（64），且所述弧形受力板（64）底部设置有连接柱（65），并在所述连接柱（65）端部安装有施力面板（67），所述施力面板（67）上设置有活塞杆（69），所述竖向槽体（63）内部设置有注射套筒（60），其中所述注射套筒（60）输出端上连接有注射管道（601）；设置于所述滤油池本体（1）内部，用于通过刮板（4）动作的动力对处理组件（5）进行控制的调控组件（7），所述调控组件（7）包括设置于滤油池本体（1）两侧内壁的圆形套筒（71），并在所述圆形套筒（71）上设置有用于与其进行滑动连接的固定柱（72），且所述固定柱（72）一端设置有球形受力件（73），其中所述球形受力件（73）位于支撑座（8）端部的运动轨迹上，并在所述固定柱（72）另一端设置有圆形面板（74），其中所述圆形面板（74）上设置有触碰件（75），所述滤油池本体（1）两侧设置有多个装配板（77），且所述装配板（77）一侧设置有控制按钮（78），且所述控制按钮（78）位于触碰件（75）一侧。
2.根据权利要求1所述的一种厨余废水油污过滤处理装置，其特征在于：所述磁铁端（52）与滑槽（53）之间进行滑动连接，其中所述电磁铁（54）通电对磁铁端（52）产生相斥作用力。
3.根据权利要求1所述的一种厨余废水油污过滤处理装置，其特征在于：所述动力件（3）包括设置于链条轮（2）上的转轴（31），且所述转轴（31）设置于链条轮（2）两端并与所述滤油池本体（1）内壁之间进行转动连接，其中所述滤油池本体（1）一侧安装有伺服电机（32），且所述伺服电机（32）输出端连接于其中一个转轴（31）端部。
4.根据权利要求1所述的一种厨余废水油污过滤处理装置，其特征在于：所述支撑座（8）端部呈圆弧状，其中所述Ⅱ级处理区域（13）两侧内壁安装有加热管（9）。
5.根据权利要求2所述的一种厨余废水油污过滤处理装置，其特征在于：所述圆形套筒（71）在滤油池本体（1）侧壁上设置有多个，所述圆形面板（74）位于圆形套筒（71）内部并与其内壁进行滑动连接，所述触碰件（75）端部贯穿圆形套筒（71）内壁并延伸至外部，其中所述圆形面板（74）上设置有用于与圆形套筒（71）内壁进行连接的弹簧本体（76）。
6.根据权利要求1所述的一种厨余废水油污过滤处理装置，其特征在于：所述控制按钮（78）与电磁铁（54）之间进行电性连接。
7.根据权利要求1所述的一种厨余废水油污过滤处理装置，其特征在于：所述弧形受力板（64）端部位于横向槽体（61）内，并在所述竖向槽体（63）内部安装有板架（66），所述连接柱（65）端部贯穿板架（66）侧壁，且所述施力面板（67）与板架（66）侧壁之间连接有复位弹簧（68）。
8.根据权利要求7所述的一种厨余废水油污过滤处理装置，其特征在于：所述注射管道（601）上设置有吸取管道（602），所述注射管道（601）和吸取管道（602）上均设置有单向阀（603）。
9.一种根据权利要求1-8任意一个所述的一种厨余废水油污过滤处理装置的使用方法，其特征在于：步骤如下：a：废水倒入滤渣区域（11），废水依次进入至Ⅰ级处理区域（12）和Ⅱ级处理区域（13）内；b：启动伺服电机（32），通过转轴（31）带动链条轮（2）进行转动，刮板（4）随支撑座（8）进行动作；c：刮板（4）运动途中作用于调控组件（7），调控组件（7）发送信号至处理组件（5）；d：处理组件（5）接受信号，驱动弧形推板（51）将油脂积聚于一处；e：弧形推板（51）在动作过程中，作用于添加组件（6）使其向废水中添加絮凝剂；f：刮板（4）运动至油脂积聚处，推动油脂过程中并作用于弧形推板（51）使其进行定向动作，弧形推板（51）在运动途中对新浮出的油脂进行再次推动；g：油脂进入油脂存放区域（14），水流进入到清水存放区域（15），结束。
发明内容
本发明的目的在于提供一种厨余废水油污过滤处理装置及方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种厨余废水油污过滤处理装置及方法，包括滤油池本体，所述滤油池本体包括滤渣区域、Ⅰ级处理区域、Ⅱ级处理区域、油脂存放区域和清水存放区域，所述滤油池本体两侧设置有链条轮，且所述链条轮上设置有动力件，其中所述链条轮上设置有用于将油脂刮落至油脂存放区域内的刮板，所述刮板两端设置有用于与链条轮进行连接的支撑座，还包括：
设置于所述滤油池本体内部，用于将水面上的油脂积聚于一处的处理组件，且所述处理组件包括设置于滤油池本体内部的弧形推板，其中所述弧形推板两端安装有磁铁端，并在所述滤油池本体两侧内壁设置有滑槽，且所述滑槽端部设置有电磁铁；
设置于所述滤油池本体内部，用于通过处理组件的动力将絮凝剂添加至废水中的添加组件；所述添加组件包括设置于滤油池本体两侧内壁的横向槽体，其中所述磁铁端上设置有用于与横向槽体内壁之间进行滑动连接的弧形作用板，并在所述横向槽体上设置有竖向槽体，且所述竖向槽体内部设置有弧形受力板，且所述弧形受力板底部设置有连接柱，并在所述连接柱端部安装有施力面板，所述施力面板上设置有活塞杆，所述竖向槽体内部设置有注射套筒，其中所述注射套筒输出端上连接有注射管道；
设置于所述滤油池本体内部，用于通过刮板动作的动力对处理组件进行控制的调控组件，所述调控组件包括设置于滤油池本体两侧内壁的圆形套筒，并在所述圆形套筒上设置有用于与其进行滑动连接的固定柱，且所述固定柱一端设置有球形受力件，其中所述球形受力件位于支撑座端部的运动轨迹上，并在所述固定柱另一端设置有圆形面板，其中所述圆形面板上设置有触碰件，所述滤油池本体两侧设置有多个装配板，且所述装配板一侧设置有控制按钮，且所述控制按钮位于触碰件一侧。
优选的，所述磁铁端与滑槽之间进行滑动连接，其中所述电磁铁通电对磁铁端产生相斥作用力。
优选的，所述动力件包括设置于链条轮上的转轴，且所述转轴设置于链条轮两端并与所述滤油池本体内壁之间进行转动连接，其中所述滤油池本体一侧安装有伺服电机，且所述伺服电机输出端连接于其中一个转轴端部。
优选的，所述支撑座端部呈圆弧状，其中所述Ⅱ级处理区域两侧内壁安装有加热管。
优选的，所述圆形套筒在滤油池本体侧壁上设置有多个，所述圆形面板位于圆形套筒内部并与其内壁进行滑动连接，所述触碰件端部贯穿圆形套筒内壁并延伸至外部，其中所述圆形面板上设置有用于与圆形套筒内壁进行连接的弹簧本体。
优选的，所述控制按钮与电磁铁之间进行电性连接。
优选的，所述弧形受力板端部位于横向槽体内，并在所述竖向槽体内部安装有板架，所述连接柱端部贯穿板架侧壁，且所述施力面板与板架侧壁之间连接有复位弹簧。
优选的，所述注射管道上设置有吸取管道，所述注射管道和吸取管道上均设置有单向阀。
一种厨余废水油污过滤处理装置的使用方法，步骤如下：
a：废水倒入滤渣区域，废水依次进入至Ⅰ级处理区域和Ⅱ级处理区域内；
b：启动伺服电机，通过转轴带动链条轮进行转动，刮板随支撑座进行动作；
c：刮板运动途中作用于调控组件，调控组件发送信号至处理组件；
d：处理组件接受信号，驱动弧形推板将油脂积聚于一处；
e：弧形推板在动作过程中，作用于添加组件使其向废水中添加絮凝剂；
f：刮板运动至油脂积聚处，推动油脂过程中并作用于弧形推板使其进行定向动作，弧形推板在运动途中对新浮出的油脂进行再次推动；
g：油脂进入油脂存放区域，水流进入到清水存放区域，结束。
与现有技术相比，本发明的有益效果是：
1、本发明利用处理组件可有效防止凝聚成固态状的油脂对水下的油脂造成阻碍，以减小环境温度对油脂处理效率的影响，同时在添加组件和加热管的作用下，可让废水中的油脂可快速结块并上浮至水面，并利用刮板将其推送至油脂存放区域内进行收集，从而提高了油脂的处理效率。
2、本发明通过Ⅰ级处理区域和加热管的配合作用，可有效快速的把油脂从废水中分离出来，从而提高了工作效率，并在处理组件和添加组件的作用下，使的刮板每次推向油脂存放区域内的油脂含量增加，以提高了整体处理效率。
（发明人：陈光瑜;周争;杨周彬）
