公布日：2022.03.04
申请日：2021.12.24
分类号：C02F1/461(2006.01)I
摘要
本发明公开了一种用于难降解废水预处理微电解反应装置，包括：反应器筒体，所述反应器筒体的内侧上部和底部分别设有清水区和废水混合区，废水经进水管进入到所述废水混合区中；微电解填料，设置在所述反应器筒体的内侧中部，所述微电解填料能够对废水进行微电解反应；微爆气结构，设置在所述反应器筒体的内侧底部，所述微爆气结构能够对废水进行曝气；切割细化单元，设置在所述反应器筒体内，所述切割细化单元能够对所述微爆气结构产生的气泡进行切割细化。本发明使微电解全反应过程中的气泡更加微小化和均匀化，其保证了气泡与微电解填料的充分接触，从而提高了微电解的反应效果，防止了微电解填料的板结及钝化。
权利要求书

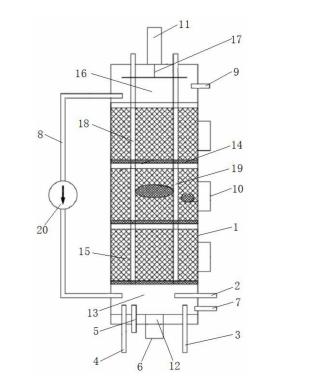

1.一种用于难降解废水预处理微电解反应装置，其特征在于，包括：反应器筒体(1)，所述反应器筒体(1)的内侧上部和底部分别设有清水区(16)和废水混合区(13)，废水经进水管(2)进入到所述废水混合区(13)中；微电解填料(15)，设置在所述反应器筒体(1)的内侧中部，所述微电解填料(15)能够对废水进行微电解反应；微爆气结构(3)，设置在所述反应器筒体(1)的内侧底部，所述微爆气结构(3)能够对废水进行曝气；切割细化单元，设置在所述反应器筒体(1)内，所述切割细化单元能够对所述微爆气结构(3)产生的气泡进行切割细化。
2.如权利要求1所述的用于难降解废水预处理微电解反应装置，其特征在于，所述切割细化单元包括：多个活动式不锈钢隔板(14)，多个所述活动式不锈钢隔板(14)沿所述反应器筒体(1)的内部高度方向间隔设置，每个所述活动式不锈钢隔板(14)上均匀地分布有蜂窝状的通孔。
3.如权利要求2所述的用于难降解废水预处理微电解反应装置，其特征在于，所述反应器筒体(1)内部设有卡槽，所述活动式不锈钢隔板(14)的边侧卡设在所述卡槽内，其中，所述活动式不锈钢隔板(14)上设有吊耳。
4.如权利要求1所述的用于难降解废水预处理微电解反应装置，其特征在于，所述废水混合区(13)分别与酸碱注入管(4)、PH在线检查仪(5)、排污口(6)、排水孔(7)相连通；所述酸碱注入管(4)用于注入酸或碱以调节PH；所述PH在线检查仪(5)能够检测废水混合区(13)内废水的PH值；所述排污口(6)的上部还设有贮泥区(12)；所述排水孔(7)能够排出废水。
5.如权利要求1所述的用于难降解废水预处理微电解反应装置，其特征在于，所述清水区(16)分别与溢流口(9)、回流管道(8)的入口相连通，所述回流管道(8)的出口经循环泵(20)与所述废水混合区(13)相连通。
6.如权利要求5所述的用于难降解废水预处理微电解反应装置，其特征在于，所述溢流口(9)的高度高于所述回流管道(8)的高度。
7.如权利要求1所述的用于难降解废水预处理微电解反应装置，其特征在于，还包括反冲洗单元，所述反冲洗单元包括：反冲洗清洗管(18)，竖直在穿设在所述反应器筒体(1)中，且所述反冲洗清洗管(18)能够对所述电解填料(15)进行冲洗清理；反冲洗曝气管(19)，竖直在穿设在所述反应器筒体(1)中，且所述反冲洗曝气管(19)能够对所述电解填料(15)进行曝气清理。
8.如权利要求1所述的用于难降解废水预处理微电解反应装置，其特征在于，所述反应器筒体(1)的顶部设有废气收集管(11)和除泡机(17)。
9.如权利要求1所述的用于难降解废水预处理微电解反应装置，其特征在于，所述反应器筒体(1)的侧壁上设有观察窗(10)，所述观察窗(10)能够打开并进行微电解填料(15)的加料取料。
10.如权利要求1所述的用于难降解废水预处理微电解反应装置，其特征在于，所述微电解填料(15)装填于柔性网兜中。
发明内容
基于此，有必要针对上述技术问题，提供一种处理效果好、防止微电解填料的板结及钝化的用于难降解废水预处理微电解反应装置。
一种用于难降解废水预处理微电解反应装置，包括：
反应器筒体，所述反应器筒体的内侧上部和底部分别设有清水区和废水混合区，废水经进水管进入到所述废水混合区中；
微电解填料，设置在所述反应器筒体的内侧中部，所述微电解填料能够对废水进行微电解反应；
微爆气结构，设置在所述反应器筒体的内侧底部，所述微爆气结构能够对废水进行曝气；
切割细化单元，设置在所述反应器筒体内，所述切割细化单元能够对所述微爆气结构产生的气泡进行切割细化。
在其中一个实施例中，所述切割细化单元包括：
多个活动式不锈钢隔板，多个所述活动式不锈钢隔板沿所述反应器筒体的内部高度方向间隔设置，每个所述活动式不锈钢隔板上均匀地分布有蜂窝状的通孔。
在其中一个实施例中，所述反应器筒体内部设有卡槽，所述活动式不锈钢隔板的边侧卡设在所述卡槽内，其中，所述活动式不锈钢隔板上设有吊耳。
在其中一个实施例中，所述废水混合区分别与酸碱注入管、PH在线检查仪、排污口、排水孔相连通；
所述酸碱注入管用于注入酸或碱以调节PH；
所述PH在线检查仪能够检测废水混合区内废水的PH值；
所述排污口的上部还设有贮泥区；
所述排水孔能够排出废水。
在其中一个实施例中，所述清水区分别与溢流口、回流管道的入口相连通，所述回流管道的出口经循环泵与所述废水混合区相连通。
在其中一个实施例中，所述溢流口的高度高于所述回流管道的高度。
在其中一个实施例中，还包括反冲洗单元，所述反冲洗单元包括：
反冲洗清洗管，竖直在穿设在所述反应器筒体中，且所述反冲洗清洗管能够对所述电解填料进行冲洗清理；
反冲洗曝气管，竖直在穿设在所述反应器筒体中，且所述反冲洗曝气管能够对所述电解填料进行曝气清理。
在其中一个实施例中，所述反应器筒体的顶部设有废气收集管和除泡机。
在其中一个实施例中，所述反应器筒体的侧壁上设有观察窗，所述观察窗能够打开并进行微电解填料的加料取料。
在其中一个实施例中，所述微电解填料装填于柔性网兜中。
上述用于难降解废水预处理微电解反应装置，通过在微电解填料对废水进行微电解反应的过程中，利用切割细化单元对微爆气结构产生的气泡进行切割细化，使微电解全反应过程中的气泡更加微小化和均匀化，其保证了气泡与微电解填料的充分接触，从而提高了微电解的反应效果，防止了微电解填料的板结及钝化。
（发明人：邢辉;张稳稳）
