公布日：2022.02.22
申请日：2020.08.18
分类号：C02F9/04(2006.01)I;C02F103/16(2006.01)N
摘要
本发明公开了一种电镀污水的回收处理系统，包括电镀处理合格排放水槽、所述电镀处理合格排放水槽后通过管道依次连接第一缓冲池、预过滤单元，超滤系统，第二缓冲池，消毒单元，供水系统，所述消毒单元通过反洗用水管与预过滤单元连接，所述供水系统通过水泵连接生活用水，所述预过滤单元内设有过滤器，所述超滤系统内设有中空纤维超滤膜，所述中空纤维超滤膜内为外压膜，膜壁两层，有独立内壁支撑层，所述消毒单元内设有消毒水，所述消毒水内添加有消毒剂，所述电镀处理合格排放水槽与第一缓冲池之间设有在线pH控制仪，此回收系统可以回收电镀污水的合格排放水，并对其水进行处理，处理后的水可供使用。
权利要求书
1.一种电镀污水的回收处理系统，其特征在于：包括电镀处理合格排放水槽、所述电镀处理合格排放水槽后通过管道依次连接第一缓冲池、预过滤单元，超滤系统，第二缓冲池，消毒单元，供水系统，所述消毒单元通过反洗用水管与预过滤单元连接，所述供水系统通过水泵连接生活用水，所述预过滤单元内设有过滤器，所述超滤系统内设有中空纤维超滤膜，所述中空纤维超滤膜内为外压膜，膜壁两层，有独立内壁支撑层，所述消毒单元内设有消毒水，所述消毒水内添加有消毒剂，所述电镀处理合格排放水槽与第一缓冲池之间设有在线pH控制仪。
2.如权利要求1所述的回收处理系统，其特征在于：所述第一缓冲池内设有液位开关。
3.如权利要求2所述的回收处理系统，其特征在于：所述预过滤单元内设有石英砂及活性炭过滤器。
4.如权利要求3所述的回收处理系统，其特征在于：所述消毒剂为次氯酸钠。
5.如权利要求4所述的回收处理系统，其特征在于：所述第一缓冲池与电镀处理合格排放水槽之间设有水泵。
6.如权利要求5所述的回收处理系统，其特征在于：所述回收处理系统还包括控制系统，所述控制系统包括显示屏，所述控制系统与水泵、在线pH控制仪连接。
发明内容
本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种电镀污水的回收处理系统。
本发明的的目的可以通过以下技术方案来实现：

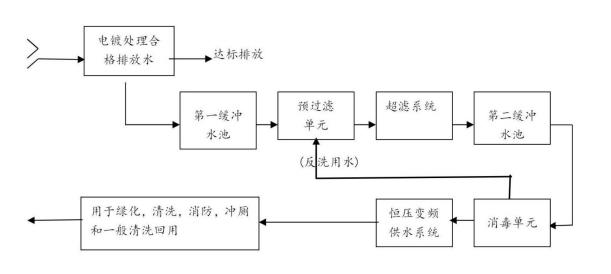

一种电镀污水的回收处理系统，包括电镀处理合格排放水槽、所述电镀处理合格排放水槽后通过管道依次连接第一缓冲池、预过滤单元，超滤系统，第二缓冲池，消毒单元，供水系统，所述消毒单元通过反洗用水管与预过滤单元连接，所述供水系统通过水泵连接生活用水，所述预过滤单元内设有过滤器，所述超滤系统内设有中空纤维超滤膜，所述中空纤维超滤膜内为外压膜，膜壁两层，有独立内壁支撑层，所述消毒单元内设有消毒水，所述消毒水内添加有消毒剂，所述电镀处理合格排放水槽与第一缓冲池之间设有在线pH控制仪。
优选的，所述第一缓冲池内设有液位开关。
优选的，所述预过滤单元内设有石英砂及活性炭过滤器。
优选的，所述消毒剂为次氯酸钠。
优选的，所述第一缓冲池与电镀处理合格排放水槽之间设有水泵。
优选的，所述回收处理系统还包括控制系统，所述控制系统包括显示屏，所述控制系统与水泵、在线pH控制仪连接。
本发明的有益效果：
此回收系统可以回收电镀污水的合格排放水，并对其水进行处理，处理后的水可供使用，节约水资源，保护环境，节省资源，降低成本，此系统设有控制系统，设有流量显示、净水满液位停运等必要的保护。
（发明人：林超）
