公布日：2022.01.04
申请日：2021.11.05
分类号：C02F9/04(2006.01)I
摘要
本发明涉及工业净水领域，尤其涉及一种一体化高效组合浊环净水器。技术问题：一种可以提高净化效率的一体化高效组合浊环净水器。技术方案如下：一种一体化高效组合浊环净水器，包括有药剂混合机构、沉降组件和双层过滤组件，药剂混合机构设置于第二壳体内表面上部，沉降组件设置于药剂混合机构下方，双层过滤组件设置于第一壳体的内表面下部。本发明通过设计药剂混合组件对污水进行充分搅拌混合，使药剂在水中得到充分的扩散，通过设置沉降组件避免了水流对底部沉淀的絮体的冲击和缓解体积较小的悬浮絮体随清水溢出，通过设置双层过滤，提高了过滤效率，进一步保证出水的水质，通过设置三个排泥管，单独排泥，减轻装置了下部过滤装置的工作负荷。
权利要求书

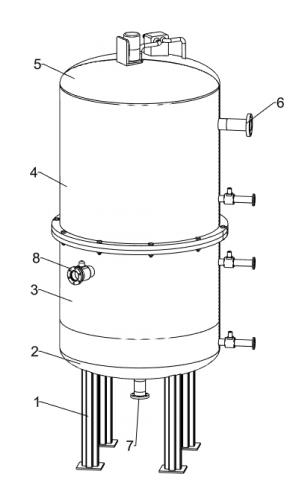

1.一种一体化高效组合浊环净水器，包括有支撑架（1）、底盖（2）、第一壳体（3）、第二壳体（4）、上盖（5）、进水管（6）、出水管（7）和排污管（8）支撑架（1）的上端固接有底盖（2），底盖（2）上端固接有第一壳体（3），第一壳体（3）上端固接有第二壳体（4），第二壳体（4）上端固接有上盖（5），第二壳体（4）上部右侧连通有进水管（6），底盖（2）的下部连通有出水管（7），第一壳体（3）上部前侧连通有排污管（8）其特征在于，包括有药剂混合机构、沉降组件和双层过滤组件，药剂混合机构设置于第二壳体（4）内表面上部，沉降组件设置于药剂混合机构下方，双层过滤组件设置于第一壳体（3）的内表面下部；药剂混合机构包括有机械搅拌组件、锥形固定架（22）、固定环（23）、第二混合舱（24）、第二进料管（25）、弧形挡板（26）和圆壳（27），第二壳体（4）内表面上部与第二混合舱（24）外表面上部之间固接有固定环（23），锥形固定架（22）固接于第二混合舱（24）上部，机械搅拌组件固接于锥形固定架（22）内表面，第二混合舱（24）上部安装有第二进料管（25），第二进料管（25）为环形，且外表面安装有若干个喷水口，共设置有若干个弧形挡板（26），若干个弧形挡板（26）固接于第二混合舱（24）的内表面，上下相邻的弧形挡板（26）交错排列，第二混合舱（24）的下端固接有圆壳（27）；机械搅拌组件包括有电机座（9）、伺服电机（10）、第一齿轮（11）、第一进料管（12）、分流器（13）、转动轴（14）、第二齿轮（16）、限位板（17）、搅拌棒（18）、第一混合舱（19）、长条板（20）和第一排泥管（21），电机座（9）固接于上盖（5）上表面，伺服电机（10）固接于电机座（9）的上部，伺服电机（10）的输出轴固接有第一齿轮（11），上盖（5）连通有第一进料管（12），第一进料管（12）下端连通有分流器（13），分流器（13）设有若干喷水口，且每个喷水口设置有单向阀，转动轴（14）的上端固接于上盖（5）内表面，转动轴（14）与第一进料管（12）转动连接，转动轴（14）下端固接有转动板（15），转动轴（14）下部固接有第二齿轮（16），第二齿轮（16）与第一齿轮（11）啮合，转动板（15）下侧设有限位板（17），限位板（17）固接于第一进料管（12）外表面，共设置有若干根搅拌棒（18），若干根搅拌棒（18）固接于转动板（15）下表面，搅拌棒（18）床短相互交错设置，第一混合舱（19）固接于锥形固定架（22）内表面，共设置有若干根长条板（20），若干根长条板（20）均匀固接于第一混合舱（19）内表面上部，第一混合舱（19）下部连通有第一排泥管（21）；沉降组件包括有分流固定架（28）、沉淀舱（29）、第二排泥管（30）、S形挡板（31）和三角挡板（32），第二壳体（4）上部内表面与沉淀舱（29）上部外表面之间固接有分流固定架（28），沉淀舱（29）下端连通有第二排泥管（30），沉淀舱（29）内表面上部与第二混合舱（24）下部外表面之间固接有S形挡板（31），沉淀舱（29）内表面下部固接有三角挡板（32）。
2.根据权利要求1所述的一种一体化高效组合浊环净水器，其特征在于，圆壳（27）的内表面为锥形，从上到下内径逐渐减小，且内表面设置有凹凸不平的波纹。
3.根据权利要求1所述的一种一体化高效组合浊环净水器，其特征在于，分流固定架（28）材料为金属材质，且沿周向均匀开设有若干个长方形通孔。
4.根据权利要求1所述的一种一体化高效组合浊环净水器，其特征在于，双层过滤组件包括有，过滤壳（34）、第三排泥管（35）和双层填充壳（36），过滤壳（34）固接于第一壳体（3）内表面上部，第一壳体（3）内表面与过滤壳（34）下部外表面之间固接有双层填充壳（36），双层填充壳（36）共有上下两个空腔，上部空腔内填充有大量无烟煤颗粒，下部空腔内填充大量石英砂颗粒。
1.一种一体化高效组合浊环净水器，包括有支撑架（1）、底盖（2）、第一壳体（3）、第二壳体（4）、上盖（5）、进水管（6）、出水管（7）和排污管（8）支撑架（1）的上端固接有底盖（2），底盖（2）上端固接有第一壳体（3），第一壳体（3）上端固接有第二壳体（4），第二壳体（4）上端固接有上盖（5），第二壳体（4）上部右侧连通有进水管（6），底盖（2）的下部连通有出水管（7），第一壳体（3）上部前侧连通有排污管（8）其特征在于，包括有药剂混合机构、沉降组件和双层过滤组件，药剂混合机构设置于第二壳体（4）内表面上部，沉降组件设置于药剂混合机构下方，双层过滤组件设置于第一壳体（3）的内表面下部；药剂混合机构包括有机械搅拌组件、锥形固定架（22）、固定环（23）、第二混合舱（24）、第二进料管（25）、弧形挡板（26）和圆壳（27），第二壳体（4）内表面上部与第二混合舱（24）外表面上部之间固接有固定环（23），锥形固定架（22）固接于第二混合舱（24）上部，机械搅拌组件固接于锥形固定架（22）内表面，第二混合舱（24）上部安装有第二进料管（25），第二进料管（25）为环形，且外表面安装有若干个喷水口，共设置有若干个弧形挡板（26），若干个弧形挡板（26）固接于第二混合舱（24）的内表面，上下相邻的弧形挡板（26）交错排列，第二混合舱（24）的下端固接有圆壳（27）；机械搅拌组件包括有电机座（9）、伺服电机（10）、第一齿轮（11）、第一进料管（12）、分流器（13）、转动轴（14）、第二齿轮（16）、限位板（17）、搅拌棒（18）、第一混合舱（19）、长条板（20）和第一排泥管（21），电机座（9）固接于上盖（5）上表面，伺服电机（10）固接于电机座（9）的上部，伺服电机（10）的输出轴固接有第一齿轮（11），上盖（5）连通有第一进料管（12），第一进料管（12）下端连通有分流器（13），分流器（13）设有若干喷水口，且每个喷水口设置有单向阀，转动轴（14）的上端固接于上盖（5）内表面，转动轴（14）与第一进料管（12）转动连接，转动轴（14）下端固接有转动板（15），转动轴（14）下部固接有第二齿轮（16），第二齿轮（16）与第一齿轮（11）啮合，转动板（15）下侧设有限位板（17），限位板（17）固接于第一进料管（12）外表面，共设置有若干根搅拌棒（18），若干根搅拌棒（18）固接于转动板（15）下表面，搅拌棒（18）床短相互交错设置，第一混合舱（19）固接于锥形固定架（22）内表面，共设置有若干根长条板（20），若干根长条板（20）均匀固接于第一混合舱（19）内表面上部，第一混合舱（19）下部连通有第一排泥管（21）；沉降组件包括有分流固定架（28）、沉淀舱（29）、第二排泥管（30）、S形挡板（31）和三角挡板（32），第二壳体（4）上部内表面与沉淀舱（29）上部外表面之间固接有分流固定架（28），沉淀舱（29）下端连通有第二排泥管（30），沉淀舱（29）内表面上部与第二混合舱（24）下部外表面之间固接有S形挡板（31），沉淀舱（29）内表面下部固接有三角挡板（32）。
2.根据权利要求1所述的一种一体化高效组合浊环净水器，其特征在于，圆壳（27）的内表面为锥形，从上到下内径逐渐减小，且内表面设置有凹凸不平的波纹。
3.根据权利要求1所述的一种一体化高效组合浊环净水器，其特征在于，分流固定架（28）材料为金属材质，且沿周向均匀开设有若干个长方形通孔。
4.根据权利要求1所述的一种一体化高效组合浊环净水器，其特征在于，双层过滤组件包括有，过滤壳（34）、第三排泥管（35）和双层填充壳（36），过滤壳（34）固接于第一壳体（3）内表面上部，第一壳体（3）内表面与过滤壳（34）下部外表面之间固接有双层填充壳（36），双层填充壳（36）共有上下两个空腔，上部空腔内填充有大量无烟煤颗粒，下部空腔内填充大量石英砂颗粒。
发明内容
为了克服现有装置是通过多种装置共同配合使用，降低了过滤的效率，占地面积大的缺点，技术问题：提供一种可以提高净化效率减少占地面积的一体化高效组合浊环净水器。
技术方案如下：一种一体化高效组合浊环净水器，包括有支撑架、底盖、第一壳体、第二壳体、上盖、进水管、出水管、排污管、药剂混合机构、沉降组件和双层过滤组件，支撑架的上端固接有底盖，底盖上端固接有第一壳体，第一壳体上端固接有第二壳体，第二壳体上端固接有上盖，第二壳体上部右侧连通有进水管，底盖的下部连通有出水管，第一壳体上部前侧连通有排污管，药剂混合机构设置于第二壳体内表面上部，沉降组件设置于药剂混合机构下方，双层过滤组件设置于第一壳体的内表面下部。
优选的技术方案，药剂混合机构包括有机械搅拌组件、锥形固定架、固定环、第二混合舱、第二进料管、弧形挡板和圆壳，第二壳体内表面上部与第二混合舱外表面上部之间固接有固定环，锥形固定架固接于第二混合舱上部，机械搅拌组件固接于锥形固定架内表面，第二混合舱上部安装有第二进料管，第二进料管为环形，且外表面安装有若干个喷水口，共设置有若干个弧形挡板，若干个弧形挡板固接于第二混合舱的内表面，上下相邻的弧形挡板交错排列，第二混合舱的下端固接有圆壳。
优选的技术方案，圆壳的内表面为锥形，从上到下内径逐渐减小，且内表面设置有凹凸不平的波纹。
优选的技术方案，机械搅拌组件包括有电机座、伺服电机、第一齿轮、第一进料管、分流器、转动轴、第二齿轮、限位板、搅拌棒、第一混合舱、长条板和第一排泥管，电机座固接于上盖上表面，伺服电机固接于电机座的上部，伺服电机的输出轴固接有第一齿轮，上盖连通有第一进料管，第一进料管下端连通有分流器，分流器设有若干喷水口，且每个喷水口设置有单向阀，转动轴的上端固接于上盖内表面，转动轴与第一进料管转动连接，转动轴下端固接有转动板，转动轴下部固接有第二齿轮，第二齿轮与第一齿轮啮合，转动板下侧设有限位板，限位板固接于第一进料管外表面，共设置有若干根搅拌棒，若干根搅拌棒固接于转动板下表面，搅拌棒床短相互交错设置，第一混合舱固接于锥形固定架内表面，共设置有若干根长条板，若干根长条板均匀固接于第一混合舱内表面上部，第一混合舱下部连通有第一排泥管。
优选的技术方案，沉降组件包括有分流固定架、沉淀舱、第二排泥管、S形挡板和三角挡板，第二壳体上部内表面与沉淀舱上部外表面之间固接有分流固定架，沉淀舱下端连通有第二排泥管，沉淀舱内表面上部与第二混合舱下部外表面之间固接有S形挡板，沉淀舱内表面下部固接有三角挡板。
优选的技术方案，分流固定架材料为刚度较大的金属材质，且沿周向均匀开设有若干个长方形通孔。
优选的技术方案，双层过滤组件包括有，过滤壳、第三排泥管和双层填充壳，过滤壳固接于第一壳体内表面上部，第一壳体内表面与过滤壳下部外表面之间固接有双层填充壳，双层填充壳共有上下两个空腔，上部空腔内填充有大量无烟煤颗粒，下部空腔内填充大量石英砂颗粒。
优选的技术方案，过滤壳的形状为锥形，且内表面光滑，在过滤壳只有上部设置有过滤孔，下部为密封结构。
优选的技术方案，还包括有分流板，分流板设置于分流固定的下方，分流板固接于沉淀舱外表面上部，分流板的上表面为锥形，从上到下上表面直径逐渐变大。
本发明的有益效果是：本发明通过设计药剂混合组件通过伺服电机带动搅拌棒第一种混凝剂与水充分搅拌，通过第二混合舱内表面设置的弧形挡板，污水混合着第二种絮凝剂不断冲击弧形挡板，弧形挡板交错设置，对污水进行充分搅拌混合，在污水与药剂进行混合时，使药剂在水中得到充分的扩散，通过设置沉降组件使两种药剂充分反应沉淀，通过沉淀舱内表面设置的S形挡板和三角挡板，避免了水流对底部沉淀的絮体的冲击和缓解体积较小的悬浮絮体随清水溢出，通过设置双层过滤，提高了过滤效率，进一步保证出水的水质，通过设置三个排泥管，逐层沉淀，单独排泥，减轻了装置下部过滤装置的工作负荷。
（发明人：周东平;周柯成;刘佳敏）
