公布日：2022.02.15
申请日：2021.12.16
分类号：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本发明公开了一种反冲洗清壁型污水处理设备及其使用方法，属于污水处理领域，包括设备本体，设备本体内设置有自左向右依次接通的生物反应器、接触氧化床、沉淀池和消毒池，通过去污伸缩袋和去污刮板的配合作用，能够对反冲洗污水管进行反向冲洗，有效清除其内壁上的杂质，保证污水处理的输送量，有避免反冲洗污水管的堵塞，提高污水处理的效率，降低设备的维护成本，在有效节约水资源的同时，还减少了冲洗液对生物反应器或接触氧化床内反应的干扰。
权利要求书
1.一种反冲洗清壁型污水处理设备，包括设备本体（1），所述设备本体（1）内设置有自左向右依次接通的生物反应器、接触氧化床、沉淀池和消毒池，其特征在于：所述生物反应器和接触氧化床污水输入端均固定连接有与其相接通的反冲洗污水管（2），所述反冲洗污水管（2）右端固定连接有反流输送管（301），所述反流输送管（301）上端固定连接有与其相接通的反流冲洗管（3），且反流冲洗管（3）均通过管道分别与生物反应器和接触氧化床污水输出端相接通；所述反冲洗污水管（2）右端固定连接有位于反流输送管（301）左侧的增压冲洗环（402），且增压冲洗环（402）与反流输送管（301）相接通，所述增压冲洗环（402）左端固定连接有去污伸缩袋（4），所述去污伸缩袋（4）左端固定连接有与反冲洗污水管（2）内壁滑动连接的去污刮板（5）；所述去污伸缩袋（4）内固定连接有压缩弹性件（401），所述去污伸缩袋（4）外端设置有与压缩弹性件（401）相配合的内卷限位组件（6），所述内卷限位组件（6）包括有内卷定环（602），所述去污伸缩袋（4）外端固定连接有多个内卷定环（602），所述内卷定环（602）外端固定连接有多个呈圆周分布的弹力冲击球（603），且多个横向弹力冲击球（603）间固定连接有柔性连条（601）；所述柔性连条（601）左端与去污刮板（5）固定连接，所述柔性连条（601）右端与增压冲洗环（402）固定连接；所述去污伸缩袋（4）外端设置有与内卷限位组件（6）相配合的抖袋增力组件（7），所述抖袋增力组件（7）包括有抖袋定环（701），所述去污伸缩袋（4）外端固定连接有多个与内卷定环（602）呈间隔设置的抖袋定环（701），所述抖袋定环（701）外端固定连接有多个呈圆周分布的柔性撑条（705），所述柔性撑条（705）外端固定连接有与柔性连条（601）滑动连接的弹力抖袋球（702），且弹力抖袋球（702）与弹力冲击球（603）相配合；所述弹力抖袋球（702）靠近弹力冲击球（603）一端固定连接有缓冲增抖弹簧（703），所述弹力抖袋球（702）外端固定连接有多个弹性顺向增压片（704）。
2.根据权利要求1所述的一种反冲洗清壁型污水处理设备，其特征在于：所述去污刮板（5）前后两端均固定连接有燕尾滑块，所述反冲洗污水管（2）前后内壁均开设有与燕尾滑块相配合的导向滑槽。
3.根据权利要求1所述的一种反冲洗清壁型污水处理设备，其特征在于：所述去污刮板（5）内壁倒设有角度为α的斜面，所述去污刮板（5）内开设有多个呈圆周分布的增压冲洗孔（501）。
4.根据权利要求1所述的一种反冲洗清壁型污水处理设备，其特征在于：所述反冲洗污水管（2）左端固定连接有与其相接通的阻污环（8），且阻污环（8）与去污刮板（5）相配合。
5.根据权利要求4所述的一种反冲洗清壁型污水处理设备，其特征在于：所述阻污环（8）的内径为反冲洗污水管（2）内径的0.8~0.95倍，且阻污环（8）的内径为去污刮板（5）左端内径的0.9~0.93倍。
6.根据权利要求1所述的一种反冲洗清壁型污水处理设备的使用方法，其特征在于：包括如下步骤：S1.需要处理的污水首先从生物反应器左侧输入端的反冲洗污水管（2）内进入生物反应器内；S2.生物反应器对进入其内部的污水进行过滤、水解、吸收和脱氮处理，处理后的污水从生物反应器的下侧输出端流出，并通过位于接触氧化床左侧输入端的反冲洗污水管（2）进入接触氧化床内；S3.在生物反应器处理污水一段时间后，位于生物反应器左侧输入端的反流冲洗管（3）启动，将其输出的污水分流一部分通入反流输送管（301）内，通过增压冲洗环（402）加压后进入去污伸缩袋（4）和反冲洗污水管（2）之间的间隙，进而推动去污刮板（5）对反冲洗污水管（2）内壁进行清洗；S4.接触氧化床对进入其内部的污水进行吸附、摄取和分解处理，处理后的污水从接触氧化床右端的管道输送至沉淀池；S5.在接触氧化床处理污水一段时间后，位于接触氧化床左侧输入端的反流冲洗管（3）启动，将其输出的污水分流一部分通入反流输送管（301）内，通过增压冲洗环（402）加压后进入去污伸缩袋（4）和反冲洗污水管（2）之间的间隙，进而推动去污刮板（5）对反冲洗污水管（2）内壁进行清洗；S6.沉淀池对污水进行沉淀处理，并对沉淀获得的污泥进行反流通入接触氧化床内使用，沉淀池处理后完成的污水经过其右端的管道输送至消毒池内；S7.消毒池对污水进行消毒处理，消毒池处理后的污水满足排放标准，从消毒池右端管道排出。
发明内容
1．要解决的技术问题
针对现有技术中存在的问题，本发明的目的在于提供一种反冲洗清壁型污水处理设备及其使用方法，可以通过去污伸缩袋和去污刮板的配合作用，能够对生物反应器和接触氧化床用的反冲洗污水管进行反向冲洗，有效清除反冲洗污水管内壁上吸附的杂质，减少反冲洗污水管内壁杂质的堆积，进而有效保证污水处理的输送量，避免反冲洗污水管的堵塞，提高污水处理的效率，降低设备的维护成本，并且通过反流冲洗管利用其自身处理后的污水对反冲洗污水管进行冲洗，在有效节约水资源的同时，还减少了冲洗液对生物反应器或接触氧化床内反应的干扰，提高污水处理的效果。
2．技术方案
为解决上述问题，本发明采用如下的技术方案。
一种反冲洗清壁型污水处理设备及其使用方法，包括设备本体，所述设备本体内设置有自左向右依次接通的生物反应器、接触氧化床、沉淀池和消毒池，所述生物反应器和接触氧化床污水输入端均固定连接有与其相接通的反冲洗污水管，所述反冲洗污水管右端固定连接有反流输送管，所述反流输送管上端固定连接有与其相接通的反流冲洗管，且反流冲洗管均通过管道分别与生物反应器和接触氧化床污水输出端相接通；

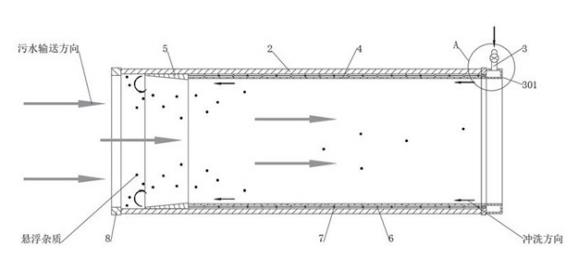

所述反冲洗污水管右端固定连接有位于反流输送管左侧的增压冲洗环，且增压冲洗环与反流输送管相接通，所述增压冲洗环左端固定连接有去污伸缩袋，所述去污伸缩袋左端固定连接有与反冲洗污水管内壁滑动连接的去污刮板。通过去污伸缩袋和去污刮板的配合作用，能够对生物反应器和接触氧化床用的反冲洗污水管进行反向冲洗，有效周期性清除反冲洗污水管内壁上吸附的杂质，减少反冲洗污水管内壁杂质的堆积，进而有效保证污水处理的输送量，有效避免反冲洗污水管的堵塞，提高污水处理的效率，降低设备的维护成本，并且通过反流冲洗管利用其自身处理后的污水对反冲洗污水管进行冲洗，在有效节约水资源的同时，还减少了冲洗液对生物反应器或接触氧化床内反应的干扰，提高污水处理的效果。
进一步的，所述去污刮板前后两端均固定连接有燕尾滑块，所述反冲洗污水管前后内壁均开设有与燕尾滑块相配合的导向滑槽。通过燕尾滑块和导向滑槽的配合，使得去污刮板能够贴紧反冲洗污水管的壁面移动，在增大去污刮板的清洁面积的同时，提高去污刮板的清洁强度，进而减少反冲洗污水管内壁杂质的堆积。
进一步的，所述去污刮板内壁倒设有角度为α的斜面，所述去污刮板内开设有多个呈圆周分布的增压冲洗孔。去污刮板开设的斜面能够有效对清洁下来的杂质进行引流，使其能够随着污水输送方向一同流动，减少其在去污刮板端部的堆积，有效避免出现去污刮板堵塞的现象，并且增压冲洗孔能够对进入去污伸缩袋上的冲洗水进行加压，使其对反冲洗污水管的壁面进行清洗，提高冲洗效率。
进一步的，所述去污伸缩袋内固定连接有压缩弹性件，所述去污伸缩袋外端设置有与压缩弹性件相配合的内卷限位组件，所述内卷限位组件包括有内卷定环，所述去污伸缩袋外端固定连接有多个内卷定环，所述内卷定环外端固定连接有多个呈圆周分布的弹力冲击球，且多个横向弹力冲击球间固定连接有柔性连条。内卷限位组件能够和压缩弹性件配合，在去污伸缩袋产生收缩时，使其预先向靠近反冲洗污水管一侧发现收缩，使其朝向远离反冲洗污水管一侧堆叠，进而减少去污伸缩袋壁面杂质的堆积，减少其对去污伸缩袋的腐蚀，提高去污伸缩袋的使用寿命。
进一步的，所述柔性连条左端与去污刮板固定连接，所述柔性连条右端与增压冲洗环固定连接。柔性连条能够对去污刮板进行限位，在增加去污刮板和去污伸缩袋连接强度的同时，还增加了去污伸缩袋和增压冲洗环的连接强度，有效避免长时间使用后去污伸缩袋和去污刮板的脱离，减少设备故障率，降低维修难度。
进一步的，所述去污伸缩袋外端设置有与内卷限位组件相配合的抖袋增力组件，所述抖袋增力组件包括有抖袋定环，所述去污伸缩袋外端固定连接有多个与内卷定环呈间隔设置的抖袋定环，所述抖袋定环外端固定连接有多个呈圆周分布的柔性撑条，所述柔性撑条外端固定连接有与柔性连条滑动连接的弹力抖袋球，且弹力抖袋球与弹力冲击球相配合。弹力抖袋球在去污伸缩袋产生形变时能够在柔性连条上滑动，在移动惯力和弹力冲击球的作用下，产生弹性撞击，进而对去污伸缩袋进行抖动，提高去污伸缩袋壁面上原杂质的脱落效率，降低新杂质的吸附性，并且通过去污伸缩袋的抖动能够使去污刮板清除下来带有结块的杂质进行振散，减小其体积，有效避免其造成的堵塞现象。
进一步的，所述弹力抖袋球靠近弹力冲击球一端固定连接有缓冲增抖弹簧，所述弹力抖袋球外端固定连接有多个弹性顺向增压片，在弹力抖袋球和弹力冲击球产生撞击时，缓冲增抖弹簧能够增加弹力抖袋球的抖动频率，进而增加去污伸缩袋的振动幅度，提高去污伸缩袋清杂的效果，并且通过弹性顺向增压片的作用能够提高弹力抖袋球的移动速度，进而增加弹性撞击力度，提高去污伸缩袋的振动强度，提高去污伸缩袋清杂的效率。
进一步的，所述反冲洗污水管左端固定连接有与其相接通的阻污环，且阻污环与去污刮板相配合，阻污环能够对去污刮板反向冲洗出的杂质进行阻隔，有效使其能够顺着去污刮板的斜面流入污水处理设备内，进而有效避免杂质的反流，对外部环境造成污染。
进一步的，所述阻污环的内径为反冲洗污水管内径的0.8~0.95倍，且阻污环的内径为去污刮板左端内径的0.9~0.93倍，通过对阻污环内径的限定，起到阻隔杂质的效果，减少阻污环对污水输送量的影响，提高污水处理效率。
另外，本发明还公开了一种反冲洗清壁型污水处理设备的使用方法，包括如下步骤：
S1.需要处理的污水首先从生物反应器左侧输入端的反冲洗污水管内进入生物反应器内；
S2.生物反应器对进入其内部的污水进行过滤、水解、吸收和脱氮处理，处理后的污水从生物反应器的下侧输出端流出，并通过位于接触氧化床左侧输入端的反冲洗污水管进入接触氧化床内；
S3.在生物反应器处理污水一段时间后，位于生物反应器左侧输入端的反流冲洗管启动，将其输出的污水分流一部分通入反流输送管内，通过增压冲洗环加压后进入去污伸缩袋和反冲洗污水管之间的间隙，进而推动去污刮板对反冲洗污水管内壁进行清洗；
S4.接触氧化床对进入其内部的污水进行吸附、摄取和分解处理，处理后的污水从接触氧化床右端的管道输送至沉淀池；
S5.在接触氧化床处理污水一段时间后，位于接触氧化床左侧输入端的反流冲洗管启动，将其输出的污水分流一部分通入反流输送管内，通过增压冲洗环加压后进入去污伸缩袋和反冲洗污水管之间的间隙，进而推动去污刮板对反冲洗污水管内壁进行清洗；
S6.沉淀池对污水进行沉淀处理，并对沉淀获得的污泥进行反流通入接触氧化床内使用，沉淀池处理后完成的污水经过其右端的管道输送至消毒池内；
S7.消毒池对污水进行消毒处理，消毒池处理后的污水满足排放标准，从消毒池右端管道排出。通过在生物反应器和接触氧化床的输入端设置反冲洗污水管，能够在有效控制污水处理设备的投入成本的同时，降低反冲洗污水管的堵塞概率，有效保证污水的正常输送，延长污水处理设备的维护周期，降低维护成本，提高污水处理的经济效益。
3．有益效果
相比于现有技术，本发明的优点在于：
（1）本方案通过去污伸缩袋和去污刮板的配合作用，能够对生物反应器和接触氧化床用的反冲洗污水管进行反向冲洗，有效清除反冲洗污水管内壁上吸附的杂质，减少反冲洗污水管内壁杂质的堆积，进而有效保证污水处理的输送量，避免反冲洗污水管的堵塞，提高污水处理的效率，降低设备的维护成本，并且通过反流冲洗管利用其自身处理后的污水对反冲洗污水管进行冲洗，在有效节约水资源的同时，还减少了冲洗液对生物反应器或接触氧化床内反应的干扰。
（2）通过燕尾滑块和导向滑槽的配合，使得去污刮板能够贴紧反冲洗污水管的壁面移动，增大去污刮板的清洁面积，提高去污刮板的清洁强度，进而减少反冲洗污水管内壁杂质的堆积。
（3）去污刮板开设的斜面能够有效对清洁下来的杂质进行引流，使其能够随着污水输送方向一同流动，减少其在去污刮板端部的堆积，有效避免出现去污刮板堵塞的现象，并且增压冲洗孔能够对进入去污伸缩袋上的冲洗水进行加压，使其对反冲洗污水管的壁面进行清洗，提高冲洗效率。
（4）内卷限位组件能够和压缩弹性件配合，在去污伸缩袋产生收缩时，使其预先向靠近反冲洗污水管一侧发现收缩，使其朝向远离反冲洗污水管一侧堆叠，进而减少去污伸缩袋壁面杂质的堆积，减少其对去污伸缩袋的腐蚀，提高去污伸缩袋的使用寿命。
（5）柔性连条能够对去污刮板进行限位，在增加去污刮板和去污伸缩袋连接强度的同时，还增加了去污伸缩袋和增压冲洗环的连接强度，有效避免长时间使用后去污伸缩袋和去污刮板的脱离，减少设备故障率，降低维修难度。
（6）弹力抖袋球在去污伸缩袋产生形变时能够在柔性连条上滑动，在移动惯力和弹力冲击球的作用下，产生弹性撞击，进而对去污伸缩袋进行抖动，提高去污伸缩袋壁面上原杂质的脱落效率，降低新杂质的吸附性，并且通过去污伸缩袋的抖动能够使去污刮板清除下来带有结块的杂质进行振散，减小其体积，有效避免其造成的堵塞现象。
（7）在弹力抖袋球和弹力冲击球产生撞击时，缓冲增抖弹簧能够增加弹力抖袋球的抖动频率，进而增加去污伸缩袋的振动幅度，提高去污伸缩袋清杂的效果，并且通过弹性顺向增压片的作用能够提高弹力抖袋球的移动速度，进而增加弹性撞击力度，提高去污伸缩袋的振动强度，提高去污伸缩袋清杂的效率。
（8）阻污环能够对去污刮板反向冲洗出的杂质进行阻隔，有效使其能够顺着去污刮板的斜面流入污水处理设备内，进而有效避免杂质的反流，对外部环境造成污染。
（9）通过对阻污环内径的限定，阻污环起到阻隔杂质的效果，减少阻污环对污水输送量的影响，提高污水处理效率。
（10）通过在生物反应器和接触氧化床的输入端设置反冲洗污水管，能够有效控制污水处理设备的投入成本，降低反冲洗污水管的堵塞概率，有效保证污水的正常输送，延长污水处理设备的维护周期，降低维护成本，提高污水处理的经济效益。
（发明人：朱姜龙;袁艳伍）
