公布日：2022.01.14
申请日：2021.10.09
分类号：C02F11/122(2019.01)I;B01D29/27(2006.01)I
摘要

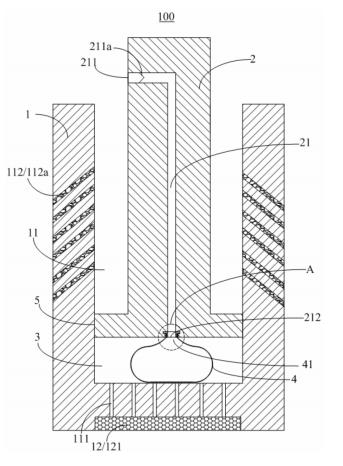

本发明公开一种污泥脱水装置，包括脱水座、挤压杆以及滤水袋，所述脱水座具有上端开口的脱水槽，所述脱水槽的槽底设有多个第一排水孔，所述挤压杆可沿上下方向活动地安装于所述脱水槽内，所述挤压杆的上端伸出所述脱水槽，所述挤压杆的下端与所述脱水槽的槽底之间限定出活动腔，所述挤压杆内形成注浆通道，所述注浆通道的一端贯穿所述挤压杆的上端形成入口，另一端贯穿所述挤压杆的下端形成出口，所述滤水袋安装在所述挤压杆的下端且位于所述活动腔内，所述滤水袋具有与所述出口连通的进浆口。本发明提供的污泥脱水装置，污泥浆被脱水后，滤渣留在滤水袋内，避免进入第一排水孔，防止第一排水孔被堵住。
权利要求书
1.一种污泥脱水装置，其特征在于，包括：脱水座，具有上端开口的脱水槽，所述脱水槽的槽底设有多个第一排水孔；挤压杆，可沿上下方向活动地安装于所述脱水槽内，所述挤压杆的上端伸出所述脱水槽，所述挤压杆的下端与所述脱水槽的槽底之间限定出活动腔，所述挤压杆内形成注浆通道，所述注浆通道的一端贯穿所述挤压杆的上端形成入口，另一端贯穿所述挤压杆的下端形成出口；以及，滤水袋，安装在所述挤压杆的下端且位于所述活动腔内，所述滤水袋具有与所述出口连通的进浆口。
2.如权利要求1所述的污泥脱水装置，其特征在于，所述滤水袋的进浆口处设有卡接环，所述挤压杆的下端设有卡接槽，所述卡接环与所述卡接槽卡合，以使所述滤水袋可拆卸地设于所述挤压杆的下端。
3.如权利要求1所述的污泥脱水装置，其特征在于，所述滤水袋的材质包括丙纶或涤纶。
4.如权利要求1所述的污泥脱水装置，其特征在于，所述脱水座的底壁设有安装槽，多个所述第一排水孔贯穿所述安装槽的槽底设置，所述安装槽内设有除味件。
5.如权利要求4所述的污泥脱水装置，其特征在于，所述除味件包括活性炭过滤网。
6.如权利要求1所述的污泥脱水装置，其特征在于，所述脱水槽的侧壁设有多个第二排水孔。
7.如权利要求6所述的污泥脱水装置，其特征在于，所述第二排水孔沿自上向下的方向朝外倾斜延伸设置。
8.如权利要求6所述的污泥脱水装置，其特征在于，所述第二排水孔内填充过滤棉。
9.如权利要求1所述的污泥脱水装置，其特征在于，所述注浆通道的入口处设有止回阀。
10.如权利要求1所述的污泥脱水装置，其特征在于，所述挤压杆的外轮廓与所述脱水槽的内轮廓相适配。
发明内容
本发明的主要目的是提出一种污泥脱水装置，旨在解决现有的污泥脱水装置堵住的排水孔难以清理的问题。
为实现上述目的，本发明提出的一种污泥脱水装置，包括：
脱水座，具有上端开口的脱水槽，所述脱水槽的槽底设有多个第一排水孔；
挤压杆，可沿上下方向活动地安装于所述脱水槽内，所述挤压杆的上端伸出所述脱水槽，所述挤压杆的下端与所述脱水槽的槽底之间限定出活动腔，所述挤压杆内形成注浆通道，所述注浆通道的一端贯穿所述挤压杆的上端形成入口，另一端贯穿所述挤压杆的下端形成出口；以及，
滤水袋，安装在所述挤压杆的下端且位于所述活动腔内，所述滤水袋具有与所述出口连通的进浆口。
可选地，所述滤水袋的进浆口处设有卡接环，所述挤压杆的下端设有卡接槽，所述卡接环与所述卡接槽卡合，以使所述滤水袋可拆卸地设于所述挤压杆的下端。
可选地，所述滤水袋的材质包括丙纶或涤纶。
可选地，所述脱水座的底壁设有安装槽，多个所述第一排水孔贯穿所述安装槽的槽底设置，所述安装槽内设有除味件。
可选地，所述除味件包括活性炭过滤网。
可选地，所述脱水槽的侧壁设有多个第二排水孔。
可选地，所述第二排水孔沿自上向下的方向朝外倾斜延伸设置。
可选地，所述第二排水孔内填充过滤棉。
可选地，所述注浆通道的入口处设有止回阀。
可选地，所述挤压杆的外轮廓与所述脱水槽的内轮廓相适配。
本发明的技术方案中，污泥脱水装置的使用过程具体如下，首先将污泥浆自所述入口灌入，使其流经所述注浆通道从所述出口排出，再经所述进浆口进入所述滤水袋内，完成污泥浆的注入，然后自上向下活动所述挤压杆使其挤压所述滤水袋以对污泥浆压滤脱水，脱出的水透过所述滤水袋从所述第一排水孔排出，滤渣留在所述滤水袋内，即可完成污泥浆的脱水。污泥浆被脱水后，滤渣留在滤水袋内，避免进入第一排水孔，防止第一排水孔被堵住。
（发明人：苏航）
