公布日：2022.01.04
申请日：2021.10.16
分类号：B01D29/01(2006.01)I;B01D29/60(2006.01)I;B01D29/90(2006.01)I;B01D29/94(2006.01)I;B01D29/96(2006.01)I
摘要

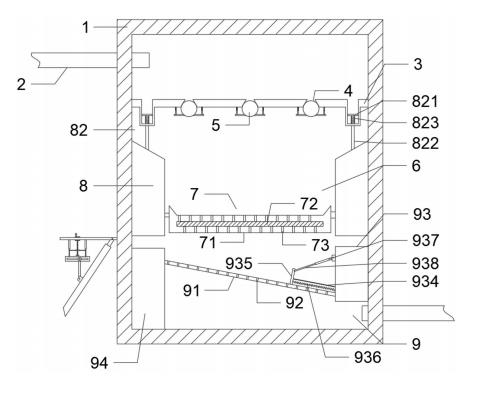

本发明涉及污水处理领域，尤其涉及一种农村污水处理用固液分离系统，包括箱体和水管，水管分布在箱体两侧且固定安装在箱体上；分隔板，其固定安装在箱体两侧内壁上，分隔板将箱体分为加压空腔以及分离空腔，分隔板上开设有多个用于加压空腔和分离空腔连通的排水口，所述分隔板两侧还开设有加压槽；开闭机构，其安装在分隔板上且设置多个；分离机构，其安装在箱体的分离空腔内，收集机构，位于分离机构导出固体的一侧，用于对污水固体进行收集。本发明提供的农村污水处理用固液分离系统可以实现对固体污染物的回收，通过分离机构的设计，可对固液进行分离，通过收集机构的设计，可将固体污染物输送到收集箱中进行收集，使用简单，实用性强。
权利要求书
1.一种农村污水处理用固液分离系统，包括箱体和水管，其特征在于，水管分布在箱体两侧且固定安装在箱体上，所述水管延伸至箱体内部，两侧水管分别用于向箱体中输入污水以及将固液分离后的污水排出；分隔板，其固定安装在箱体两侧内壁上，分隔板将箱体分为加压空腔以及分离空腔，分隔板上开设有多个用于加压空腔和分离空腔连通的排水口，所述分隔板两侧还开设有加压槽；开闭机构，其安装在分隔板上且设置多个，所述开闭机构与排水口配合以控制排水口开闭；分离机构，其安装在箱体的分离空腔内，用于对污水的固体进行分离，所述分离机构包括承载组件以及用于带动承载组件转动的控制组件，控制组件动力输入端延伸至分隔板所开设的加压槽中，加压空腔内的水压可通过控制组件以带动承载组件翻转；收集机构，其安装在箱体的分离空腔内且位于分离机构导出固体的一侧，用于对污水固体进行收集。
2.根据权利要求1所述的农村污水处理用固液分离系统，其特征在于，所述开闭机构包括：导杆，其固定设置在分隔板上且分布在排水口两侧，导杆上套设有可在导杆方向上滑动的导套；第一弹性件，两端分别和分隔板以及导套固定连接，用于拉动导套复位；连接件，与导套远离导杆的一端固定连接，连接件上固定设置有限流活塞，限流活塞可与排水口配合以限制污水经排水口流出。
3.根据权利要求1所述的农村污水处理用固液分离系统，其特征在于，所述承载组件包括：载料架，其两端和控制组件动力输出端固定连接，载料架上设有便于承载固体物质的凹槽，所述载料架内还开设有腔体；过滤网，其安装在载料架所开设的腔体内，过滤网两侧还设有用于水流通过的流水孔。
4.根据权利要求1所述的农村污水处理用固液分离系统，其特征在于，所述控制组件包括：保护壳，其固定安装在箱体两侧内壁上；下压部件，其动力输入端设置在分隔板所开设的加压槽内，下压部件动力输出端延伸至保护壳内，用于为控制组件驱动承载组件转动提供动力支持；丝杆，设置在保护壳内且与下压部件动力输出端固定连接，所述丝杆上螺纹套有螺纹套筒，螺纹套筒可在丝杆的移动下转动，螺纹套筒外围设置有用于限制其移动的限位块，限位块固定在箱体及保护壳内壁上；第一锥齿轮，设置在保护壳内且与螺纹套筒固定连接，第一锥齿轮啮合有用于改变动力传动方向的第二锥齿轮；转杆，其转动安装在箱体内壁上，第二锥齿轮转轴与转杆固定连接，转杆延伸至保护壳外且与承载组件连接，转杆可带动承载组件转动。
5.根据权利要求4所述的农村污水处理用固液分离系统，其特征在于，所述下压部件包括：压板，其滑动设置在分隔板所开设的加压槽内，压板可在水压的作用下移动；压杆，一端与压板固定连接，压杆另一端穿过分隔板延伸至保护壳内与丝杆固定连接；第二弹性件，两端分别与压板和加压槽之间，用于推动压板复位。
6.根据权利要求1所述的农村污水处理用固液分离系统，其特征在于，所述收集机构包括：上料板，其上开设有多个用于污水流出的通孔，通孔贯穿上料板，用于接取承载组件所倾倒出的固体；推料组件，其固定设置在箱体分离空腔内壁上，所述推料组件动力输出端和上料板滑动连接，用于将上料板上的固体污染物推往高处；收集箱，与上料板另一端固定连接，用于对上料板所导出的固体污染物进行收集。
7.根据权利要求6所述的农村污水处理用固液分离系统，其特征在于，所述推料组件包括：防水箱，其固定设置在箱体内壁上，所述防水箱内转动安装有主动齿轮，主动齿轮为不完全齿轮，主动齿轮啮合有安装在防水箱上的从动齿轮筒，主动齿轮可带动从动齿轮筒转动；牵拉件，其一端与从动齿轮筒固定连接，牵拉件另一端穿过防水箱延伸至外侧固定设置有推板，推板与上料板滑动连接，推板用于将上料板上的固体污染物推入收集箱中；第三弹性件，其两端分别和防水箱及推板固定连接，用于拉动推板复位；套板，其一端铰接在防水箱上，套板另一端配合设置有可在其上滑动的伸缩板，伸缩板与推板铰接，用于防止固体污染物进入推板另一侧。
发明内容
本发明实施例的目的在于提供一种农村污水处理用固液分离系统，旨在解决以下问题：现有的污水处理固液分离后的固体污染物需要人工处理，回收过程较为繁琐。
本发明实施例是这样实现的，一种农村污水处理用固液分离系统，包括：箱体和水管，水管分布在箱体两侧且固定安装在箱体上，所述水管延伸至箱体内部，两侧水管分别用于向箱体中输入污水以及将固液分离后的污水排出；分隔板，其固定安装在箱体两侧内壁上，分隔板将箱体分为加压空腔以及分离空腔，分隔板上开设有多个用于加压空腔和分离空腔连通的排水口，所述分隔板两侧还开设有加压槽；开闭机构，其安装在分隔板上且设置多个，所述开闭机构与排水口配合以控制排水口开闭，分离机构，其安装在箱体的分离空腔内，用于对污水的固体进行分离，所述分离机构包括承载组件以及用于带动承载组件转动的控制组件，控制组件动力输入端延伸至分隔板所开设的加压槽中，加压空腔内的水压可通过控制组件以带动承载组件翻转；收集机构，其安装在箱体的分离空腔内且位于分离机构导出固体的一侧，用于对污水固体进行收集。
优选地，所述开闭机构包括：导杆，其固定设置在分隔板上且分布在排水口两侧，导杆上套设有可在导杆方向上滑动的导套；第一弹性件，两端分别和分隔板以及导套固定连接，用于拉动导套复位；连接件，与导套远离导杆的一端固定连接，连接件上固定设置有限流活塞，限流活塞可与排水口配合以限制污水经排水口流出。
优选地，所述承载组件包括：载料架，其两端和控制组件动力输出端固定连接，载料架上设有便于承载固体物质的凹槽，所述载料架内还开设有腔体；过滤网，其安装在载料架所开设的腔体内，过滤网两侧还设有用于水流通过的流水孔。
优选地，所述控制组件包括：保护壳，其固定安装在箱体两侧内壁上；下压部件，其动力输入端设置在分隔板所开设的加压槽内，下压部件动力输出端延伸至保护壳内，用于为控制组件驱动承载组件转动提供动力支持；丝杆，设置在保护壳内且与下压部件动力输出端固定连接，所述丝杆上螺纹套有螺纹套筒，螺纹套筒可在丝杆的移动下转动，螺纹套筒外围设置有用于限制其移动的限位块，限位块固定在箱体及保护壳内壁上；第一锥齿轮，设置在保护壳内且与螺纹套筒固定连接，第一锥齿轮啮合有用于改变动力传动方向的第二锥齿轮；转杆，其转动安装在箱体内壁上，第二锥齿轮转轴与转杆固定连接，转杆延伸至保护壳外且与承载组件连接，转杆可带动承载组件转动。
优选地，所述下压部件包括：压板，其滑动设置在分隔板所开设的加压槽内，压板可在水压的作用下移动；压杆，一端与压板固定连接，压杆另一端穿过分隔板延伸至保护壳内与丝杆固定连接；第二弹性件，两端分别与压板和加压槽之间，用于推动压板复位。
优选地，所述收集机构包括：上料板，其上开设有多个用于污水流出的通孔，通孔贯穿上料板，用于接取承载组件所倾倒出的固体；推料组件，其固定设置在箱体分离空腔内壁上，所述推料组件动力输出端和上料板滑动连接，用于将上料板上的固体污染物推往高处；收集箱，与上料板另一端固定连接，用于对上料板所导出的固体污染物进行收集。
优选地，所述推料组件包括：防水箱，其固定设置在箱体内壁上，所述防水箱内转动安装有主动齿轮，主动齿轮为不完全齿轮，主动齿轮啮合有安装在防水箱上的从动齿轮筒，主动齿轮可带动从动齿轮筒转动；牵拉件，其一端与从动齿轮筒固定连接，牵拉件另一端穿过防水箱延伸至外侧固定设置有推板，推板与上料板滑动连接，推板用于将上料板上的固体污染物推入收集箱中；第三弹性件，其两端分别和防水箱及推板固定连接，用于拉动推板复位；套板，其一端铰接在防水箱上，套板另一端配合设置有可在其上滑动的伸缩板，伸缩板与推板铰接，用于防止固体污染物进入推板另一侧。
本发明提供的农村污水处理用固液分离系统可以实现对固体污染物的回收，通过分离机构的设计，可对固液进行分离，通过收集机构的设计，可将固体污染物输送到收集箱中进行收集，使用简单，实用性强。
（发明人：王绪寅;苏栋;何起利;徐红梅;施猛猛;谢俊宇;罗杰）
