申请日2021.09.16
公开日期2021.12.14
IPC分类C02F3/12
摘要
本发明涉及一种自清洗曝气装置及生化反应池，包括供气主管、供气支管、安装架以及曝气组件，所述曝气组件包括支撑杆、气体分流室、气体分流管、曝气管、支脚、叶轮以及进气管；使用时，供气主管进行供气，气体沿供气支管、曝气组件的进气管进入气体分流室内，而后沿气体分流管进入曝气管内进行曝气。同时气体在射流喷头的作用下推动叶轮转动，进而驱动所述气体分流管以及曝气管转动曝气，一方面可以加速气体与污水混合，提高溶解氧利用率，提高曝气效果；另一方面通过曝气管转动可以带动其周围的水流扰动，使其对曝气管的表面进行冲刷，避免污染物粘附在曝气管表面，进而可以有效避免曝气管发生堵塞。
权利要求
1.一种自清洗曝气装置，其特征在于：包括：
固设于生化反应池顶部的供气主管，其一侧等间隔布设有若干个出气端口；
与所述供气主管的出气端口一一对应连接的供气支管，每根所述供气支管亦具有若干个等间隔分布的出气端口；
固设于所述生化反应池顶部，且与所述供气主管相互平行的安装架，其沿所述供气支管的长度方向等间隔设置有若干个；
沿所述安装架的长度方向等间隔设置的若干组曝气组件；
所述曝气组件包括：
顶端与所述安装架固定连接的支撑杆；
固设于所述支撑杆底端的气体分流室；
转动连接于所述气体分流室的底端，且与所述气体分流室相连通的气体分流管；
等间隔分布于所述气体分流管外圆周面上，且与所述气体分流管相连通的曝气管；
顶端与所述气体分流管的底端转动连接，底端抵接于生化反应池池底的支脚；
转动连接于所述气体分离室内的叶轮，所述叶轮的旋转轴顶端与所述支撑杆的底端转动连接，其末端与所述气体分流管的底部固定连接；
以及，连接于所述供气支管的出气端口的进气管，所述进气管的出气端与所述气体分流室的进气口相连通，以对曝气管进行供气，同时驱动所述叶轮带动所述气体分流管以及曝气管转动。
2.根据权利要求1所述的一种自清洗曝气装置，其特征在于：所述曝气管的自由端端部螺纹连接有推流板。
3.根据权利要求2所述的一种自清洗曝气装置，其特征在于：所述气体分流室的底部外侧壁固设有环状凸缘，所述气体分离管的顶端开设有阶梯状旋转槽，所述阶梯状旋转槽与所述环状凸缘通过密封轴承转动连接。
4.根据权利要求3所述的一种自清洗曝气装置，其特征在于：所述支脚的顶部外侧壁上亦固设有环状凸缘，所述气体分离管的底端固设有连接件，所述连接件与所述环状凸缘转动连接。
5.根据权利要求4所述的一种自清洗曝气装置，其特征在于：所述支撑杆包括杆体以及螺纹连接在所述杆体顶部的端帽，所述端帽与所述安装架固定连接。
6.一种采用如权利要求1-5任一所述的曝气装置的生化反应池，其特征在于：包括池体以及安装于所述池体内部的曝气装置。
说明书
一种自清洗曝气装置及生化反应池
技术领域
本发明涉及污水处理技术领域，尤其是涉及一种自清洗曝气装置，进一步还涉及一种采用上述自清洗曝气装置的生化反应池。
背景技术
活性污泥法是一种污水的好氧生物处理法，其是处理城市污水最广泛使用的方法，它能从污水中去除溶解性的和胶体状态的可生化有机物以及能被活性污泥吸附的悬浮固体和其他一些物质，同时也能去除一部分磷素和氮素，是废水生物处理悬浮在水中的微生物的各种方法的统称。
曝气装置是活性污泥法处理过程中常用的设备，用于给活性污泥提供溶解氧，进而达到污水净化的目的。目前所使用的曝气装置主要有盘式曝气装置和管式曝气装置等。
其中管式曝气装置主要包括供气主管、供气分管以及曝气管等，曝气管在经过长时间工作后，其表面或微孔受到水中污泥污染容易滋生生物膜，从而导致曝气软管发生堵塞，影响曝气效果。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的自清洗曝气装置及生化反应池。
为达到本发明之目的，采用如下技术方案：
一种自清洗曝气装置，包括：
固设于生化反应池顶部的供气主管，其一侧等间隔布设有若干个出气端口；
与所述供气主管的出气端口一一对应连接的供气支管，每根所述供气支管亦具有若干个等间隔分布的出气端口；
固设于所述生化反应池顶部，且与所述供气主管相互平行的安装架，其沿所述供气支管的长度方向等间隔设置有若干个；
沿所述安装架的长度方向等间隔设置的若干组曝气组件；
所述曝气组件包括：
顶端与所述安装架固定连接的支撑杆；
固设于所述支撑杆底端的气体分流室；
转动连接于所述气体分流室的底端，且与所述气体分流室相连通的气体分流管；
等间隔分布于所述气体分流管外圆周面上，且与所述气体分流管相连通的曝气管；
顶端与所述气体分流管的底端转动连接，底端抵接于生化反应池池底的支脚；
转动连接于所述气体分离室内的叶轮，所述叶轮的旋转轴顶端与所述支撑杆的底端转动连接，其末端与所述气体分流管的底部固定连接；
以及，连接于所述供气支管的出气端口的进气管，所述进气管的出气端与所述气体分流室的进气口相连通，以对曝气管进行供气，同时驱动所述叶轮带动所述气体分流管以及曝气管转动。
进一步的，所述曝气管的自由端端部螺纹连接有推流板。
进一步的，所述气体分流室的底部外侧壁固设有环状凸缘，所述气体分离管的顶端开设有阶梯状旋转槽，所述阶梯状旋转槽与所述环状凸缘通过密封轴承转动连接。
进一步的，所述支脚的顶部外侧壁上亦固设有环状凸缘，所述气体分离管的底端固设有连接件，所述连接件与所述环状凸缘转动连接。
进一步的，所述支撑杆包括杆体以及螺纹连接在所述杆体顶部的端帽，所述端帽与所述安装架固定连接。

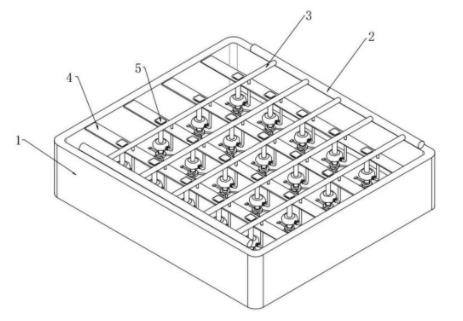

本发明还提供一种采用如上述所述的曝气装置的生化反应池，其包括池体以及安装于所述池体内部的曝气装置。
与现有技术相比，本发明具有如下有益效果：
本发明使用时，供气主管进行供气，气体沿供气支管、曝气组件的进气管进入气体分流室内，而后沿气体分流管进入曝气管内进行曝气。同时气体在射流喷头的作用下推动叶轮转动，进而驱动所述气体分流管以及曝气管转动曝气，一方面可以加速气体与污水混合，提高溶解氧利用率，提高曝气效果；另一方面通过曝气管转动可以带动其周围的水流扰动，使其对曝气管的表面进行冲刷，避免污染物粘附在曝气管表面，进而可以有效避免曝气管发生堵塞。
（发明人：征晓勇; 钟原; 白轩晔）
