申请日2021.06.08
公开日期2021.12.17
IPC分类C02F9/14
摘要
本实用新型公开一种基于氧化石墨烯改性中空纤维膜的污水处理装置，包括箱体和设置在箱体内依次设置的曝气组件、污泥沉淀池和MBR组件；所述MBR组件包括外壳体和中空纤维膜过滤组件；中空纤维膜过滤组件内具有氧化石墨烯改性中空纤维膜；外壳体具有可拆卸固定连接的第一壳体和第二壳体，第一壳体和第二壳体围成过滤内腔，中空纤维膜过滤组件可拆卸密封连接在第一壳体上并伸入过滤内腔内；第一壳体的侧板下端设置有与下端板上表面可拆卸密封连接的连接边条，连接边条与第二壳体的下端板通过螺栓螺母组件可拆卸固定连接。与现有技术相比，提高了污水处理装置的使用寿命，维护过程更加简便。
权利要求
1.一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其特征在于，包括箱体和设置在箱体内依次设置的曝气组件、污泥沉淀池和MBR组件；所述MBR组件包括外壳体和中空纤维膜过滤组件；所述中空纤维膜过滤组件内具有氧化石墨烯改性中空纤维膜；所述外壳体具有可拆卸固定连接的第一壳体和第二壳体，所述第一壳体和第二壳体围成过滤内腔，所述中空纤维膜过滤组件可拆卸密封连接在所述第一壳体上并伸入所述过滤内腔内。
2.如权利要求1所述的一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其特征在于，所述第一壳体包括上端板和自上端板边缘一体向下延伸的侧板，所述上端板下表面还具有向下延伸的并围绕在中空纤维膜过滤组件外侧的第一隔板，所述侧板和所述第一隔板远离所述上端板的一侧分别设置有进水口和第一过水口；
所述第二壳体包括下端板和自下端板上表面一体向上延伸的第二隔板，所述第一壳体和第二壳体连接时，所述第二隔板位于所述第一隔板与所述侧板之间；所述第二隔板上端形成有若干个半圆形的第二过水口，所述第二隔板的上端面与所述上端板的下表面接触；所述第一隔板的下端面与所述下端板的上表面密封接触；
所述第一壳体的侧板下端设置有与下端板上表面可拆卸密封连接的连接边条，所述连接边条与所述第二壳体的下端板通过螺栓螺母组件可拆卸固定连接。
3.如权利要求2所述的一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其特征在于，对应所述进水口的侧板内表面上设置有导水部件，所述导水部件可拆卸设置在所述第一壳体的侧板内表面上，所述导水部件的开口朝上设置。
4.如权利要求2所述的一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其特征在于，所述第二隔板与所述第一隔板和侧板的距离相同。
5.如权利要求2所述的一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其特征在于，所述第一过水口内固定设置有滤网。
6.如权利要求2所述的一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其特征在于，所述连接边条与所述下端板上表面之间设置有密封条。
7.如权利要求6所述的一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其特征在于，所述下端板上表面设置有用于容纳所述密封条的环形安装槽，所述密封条安装在所述环形安装槽内。
8.如权利要求2所述的一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其特征在于，所述下端板下表面设置有沉槽孔，螺栓自下而上穿设在所述沉槽孔内，所述螺栓的头部完全容设在所述沉槽孔的沉槽内。
9.如权利要求2所述的一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其特征在于，所述第一壳体和所述第二壳体采用玻璃钢材质制成。
10.如权利要求2所述的一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其特征在于，所述第一壳体和/或所述第二壳体采用透明材质制成。
说明书
一种基于氧化石墨烯改性中空纤维膜的污水处理装置
技术领域
本实用新型涉及污水处理领域，具体涉及的是一种基于氧化石墨烯改性中空纤维膜的污水处理装置。
背景技术
基于膜技术的水处理技术，由于无需额外投加药剂，设备占地面积小，无二次污染，容易实现自动化操控等优点，已成为水处理领域最有前景的处理技术之一。现有基于膜技术的水处理技术，大多主要依赖于普通中空纤维膜进行。
中国授权专利CN105797599B提供一种石墨烯改性中空纤维膜及其制备方法，其中详细介绍了通过石墨烯进行改性制备得到的中空纤维膜及其制备方法；CN108786495A，一种抗菌氧化石墨烯改性PVDF中空纤维膜及其制备方法也有对氧化石墨烯改性制备中空纤维膜进行公开。氧化石墨烯与聚偏氟乙烯共混改性，实现无机组分与有机组分间的良好结合，得到同时兼具无机膜和有机膜优点的膜材料，提高中空纤维膜的综合性能，提高膜材料表面性能，提高膜材料的力学性能。
目前使用的一体式膜生物反应水处理设备中，使用过程中存在着中空纤维膜容易发生膜污染的问题影响中空纤维膜的使用寿命，沉降聚集在中空纤维膜过滤装置内的大颗粒也不容易进行清洁，造成产品使用效果不佳。
有鉴于此，本发明人针对现有技术中的上述缺陷深入研究，遂有本案产生。
实用新型内容
本实用新型的主要目的在于提供一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其具有方便对中空纤维膜过滤装置进行拆卸清洁的特点。
为了达成上述目的，本实用新型的解决方案是：

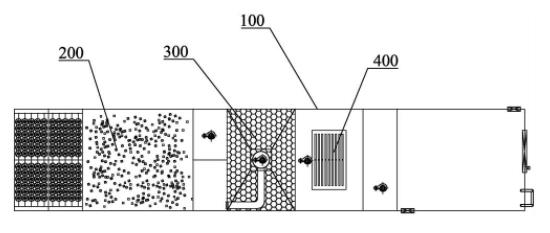

一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其中，包括箱体和设置在箱体内依次设置的曝气组件、污泥沉淀池和MBR组件；所述MBR组件包括外壳体和中空纤维膜过滤组件；所述中空纤维膜过滤组件内具有氧化石墨烯改性中空纤维膜；所述外壳体具有可拆卸固定连接的第一壳体和第二壳体，所述第一壳体和第二壳体围成过滤内腔，所述中空纤维膜过滤组件可拆卸密封连接在所述第一壳体上并伸入所述过滤内腔内。
进一步，所述第一壳体包括上端板和自上端板边缘一体向下延伸的侧板，所述上端板下表面还具有向下延伸的并围绕在中空纤维膜过滤组件外侧的第一隔板，所述侧板和所述第一隔板远离所述上端板的一侧分别设置有进水口和第一过水口；
所述第二壳体包括下端板和自下端板上表面一体向上延伸的第二隔板，所述第一壳体和第二壳体连接时，所述第二隔板位于所述第一隔板与所述侧板之间；所述第二隔板上端形成有若干个半圆形的第二过水口，所述第二隔板的上端面与所述上端板的下表面接触；所述第一隔板的下端面与所述下端板的上表面密封接触；
所述第一壳体的侧板下端设置有与下端板上表面可拆卸密封连接的连接边条，所述连接边条与所述第二壳体的下端板通过螺栓螺母组件可拆卸固定连接。
进一步，对应所述进水口的侧板内表面上设置有导水部件，所述导水部件可拆卸设置在所述第一壳体的侧板内表面上，所述导水部件的开口朝上设置。
进一步，所述第二隔板与所述第一隔板和侧板的距离相同。
进一步，所述第一过水口内固定设置有滤网。
进一步，所述连接边条与所述下端板上表面之间设置有密封条。
进一步，所述下端板上表面设置有用于容纳所述密封条的环形安装槽，所述密封条安装在所述环形安装槽内。
进一步，所述下端板下表面设置有沉槽孔，螺栓自下而上穿设在所述沉槽孔内，所述螺栓的头部完全容设在所述沉槽孔的沉槽内。
进一步，所述第一壳体和所述第二壳体采用玻璃钢材质制成。
进一步，所述第一壳体和/或所述第二壳体采用透明材质制成。
采用上述结构后，本实用新型涉及的一种基于氧化石墨烯改性中空纤维膜的污水处理装置，其至少具有以下有益效果：
一、经过曝气组件和污泥沉淀池的污水通过所述进水口进入至所述侧板与所述第二隔板之间的过滤内腔中，污水中的大颗粒物质进行向下沉降至下端板的上表面或者第二隔板的外表面上。污水依次通过第二过水口和所述第一过水口，再经过所述中空纤维膜过滤组件排出至下一污水处理装置进行进一步的处理。
二、使用一段时间后，通过松开螺栓螺母组件将第一壳体和第二壳体拆开，由于第二隔板设置在第二壳体上，当所述第二壳体与所述第一壳体拆开时，所述第二隔板的两侧面能够很好地暴露出来，方便进行清洁。并且拆卸下第二壳体后的第一壳体内的第一隔板与所述侧板之间的间距增加，也方便进行清洁，从而能够大大增加污水处理装置的使用寿命，维护也更加简单高效。
三、通过设置所述导水部件，使得所述进水口流入的水流在导水部件的导向作用下向上流动，减少了水流对沉降在底部的大颗粒物质造成扰动。在所述第一过水口内设置滤网，减少了沉降物质与中空纤维膜过滤组件接触影响其寿命的几率。
四、通过设置所述沉槽孔，使得安装螺栓后，下端板的下表面也是平整的，使得放置更加稳固。
与现有技术相比，本实用新型通过设置可拆卸的第一壳体和第二壳体，方便了对过滤内腔内的第一隔板和第二隔板以及侧板表面进行清洁，提高了污水处理装置的使用寿命，维护过程更加简便。
（发明人：许华诚; 徐佳燕; 王江鹏; 范燕芸）
